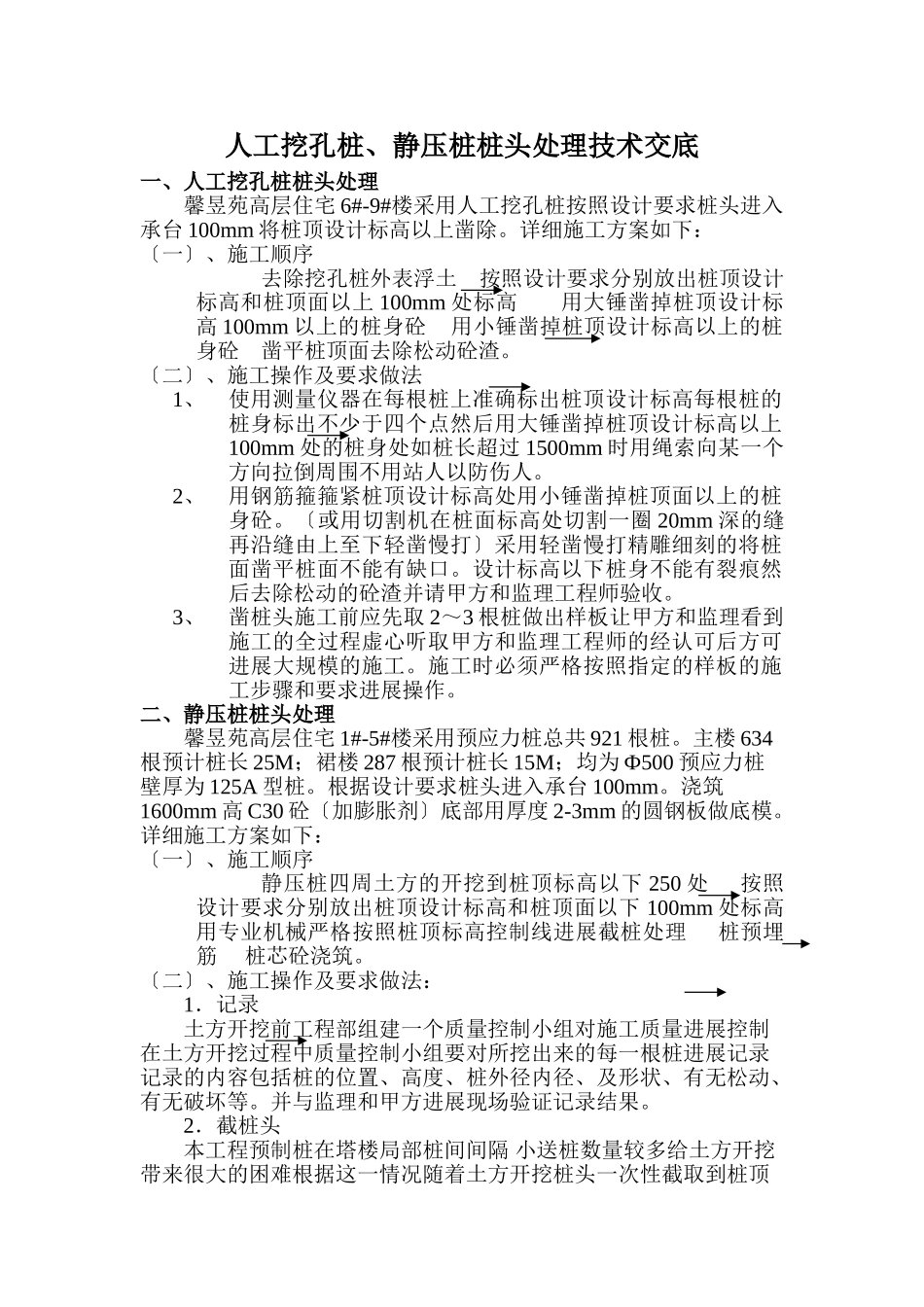

人工挖孔桩、静压桩桩头处理技术交底一、人工挖孔桩桩头处理馨昱苑高层住宅6#-9#楼采用人工挖孔桩按照设计要求桩头进入承台100mm将桩顶设计标高以上凿除。详细施工方案如下：〔一〕、施工顺序去除挖孔桩外表浮土按照设计要求分别放出桩顶设计标高和桩顶面以上100mm处标高用大锤凿掉桩顶设计标高100mm以上的桩身砼用小锤凿掉桩顶设计标高以上的桩身砼凿平桩顶面去除松动砼渣。〔二〕、施工操作及要求做法1、使用测量仪器在每根桩上准确标出桩顶设计标高每根桩的桩身标出不少于四个点然后用大锤凿掉桩顶设计标高以上100mm处的桩身处如桩长超过1500mm时用绳索向某一个方向拉倒周围不用站人以防伤人。2、用钢筋箍箍紧桩顶设计标高处用小锤凿掉桩顶面以上的桩身砼。〔或用切割机在桩面标高处切割一圈20mm深的缝再沿缝由上至下轻凿慢打〕采用轻凿慢打精雕细刻的将桩面凿平桩面不能有缺口。设计标高以下桩身不能有裂痕然后去除松动的砼渣并请甲方和监理工程师验收。3、凿桩头施工前应先取2～3根桩做出样板让甲方和监理看到施工的全过程虚心听取甲方和监理工程师的经认可后方可进展大规模的施工。施工时必须严格按照指定的样板的施工步骤和要求进展操作。二、静压桩桩头处理馨昱苑高层住宅1#-5#楼采用预应力桩总共921根桩。主楼634根预计桩长25M；裙楼287根预计桩长15M；均为Ф500预应力桩壁厚为125A型桩。根据设计要求桩头进入承台100mm。浇筑1600mm高C30砼〔加膨胀剂〕底部用厚度2-3mm的圆钢板做底模。详细施工方案如下：〔一〕、施工顺序静压桩四周土方的开挖到桩顶标高以下250处按照设计要求分别放出桩顶设计标高和桩顶面以下100mm处标高用专业机械严格按照桩顶标高控制线进展截桩处理桩预埋筋桩芯砼浇筑。〔二〕、施工操作及要求做法：1．记录土方开挖前工程部组建一个质量控制小组对施工质量进展控制在土方开挖过程中质量控制小组要对所挖出来的每一根桩进展记录记录的内容包括桩的位置、高度、桩外径内径、及形状、有无松动、有无破坏等。并与监理和甲方进展现场验证记录结果。2．截桩头本工程预制桩在塔楼局部桩间间隔小送桩数量较多给土方开挖带来很大的困难根据这一情况随着土方开挖桩头一次性截取到桩顶设计标高一次开挖到桩顶标高以下250处开挖完毕后立即组织截桩头施工。截桩头采用专业机械进展截桩处理严格按照标高控制线进展操作。3.桩标高控制在桩设计标高低100mm处设置一个标高控制点用于施工中控制标高和施工完毕后标高检查。土方开挖时随开挖随进展桩位标高控制和标高标注。并每一段进展拉线检查并定时用水准仪进展程度复查保证每根桩标高准确。4.桩预埋筋先在钢筋加工厂内将钢板与钢筋按下列图一制作好再放入桩内。要求钢板能将桩内口堵住不漏浆。2Ф14的钢筋按图纸要求形状加工好后以十字形穿插焊接在4Ф16的钢筋上焊点设置在两头及中间穿插位置。用以保证钢筋笼处在桩中心位置防止偏位。4Ф16的钢筋均匀分布焊接在钢托板的四周。4Ф16钢筋要到达设计长度以保证与承台有足够的锚固。〔详细见图一〕5.灌注桩芯砼钢筋笼预埋好由甲方监理进展隐蔽验收并通过后浇筑C30砼〔加膨胀剂〕。由于径较小砼人工运到桩位置后要用铁锹一锹一锹浇筑边浇边震不得一次灌满后再插棒震捣或过振以免对桩造成伤害或混凝土漏浆。要求振捣必须实。砼凝固到达一定强度后将4Ф16的钢筋弯至60°。6.质量要求〔1〕.截桩完毕后桩头标高与设计标高的尺寸偏向在±10mm内。〔2〕.焊接接头要求均匀完好钢板无焊穿、凹陷现象；钢筋相对钢板的直角偏向不大于4度；钢筋间距偏向不大于±10mm。〔3〕.砼浇筑完毕后插筋尺寸一致外弯角度一致。图一三建馨昱苑工程部二○○四年十一月
