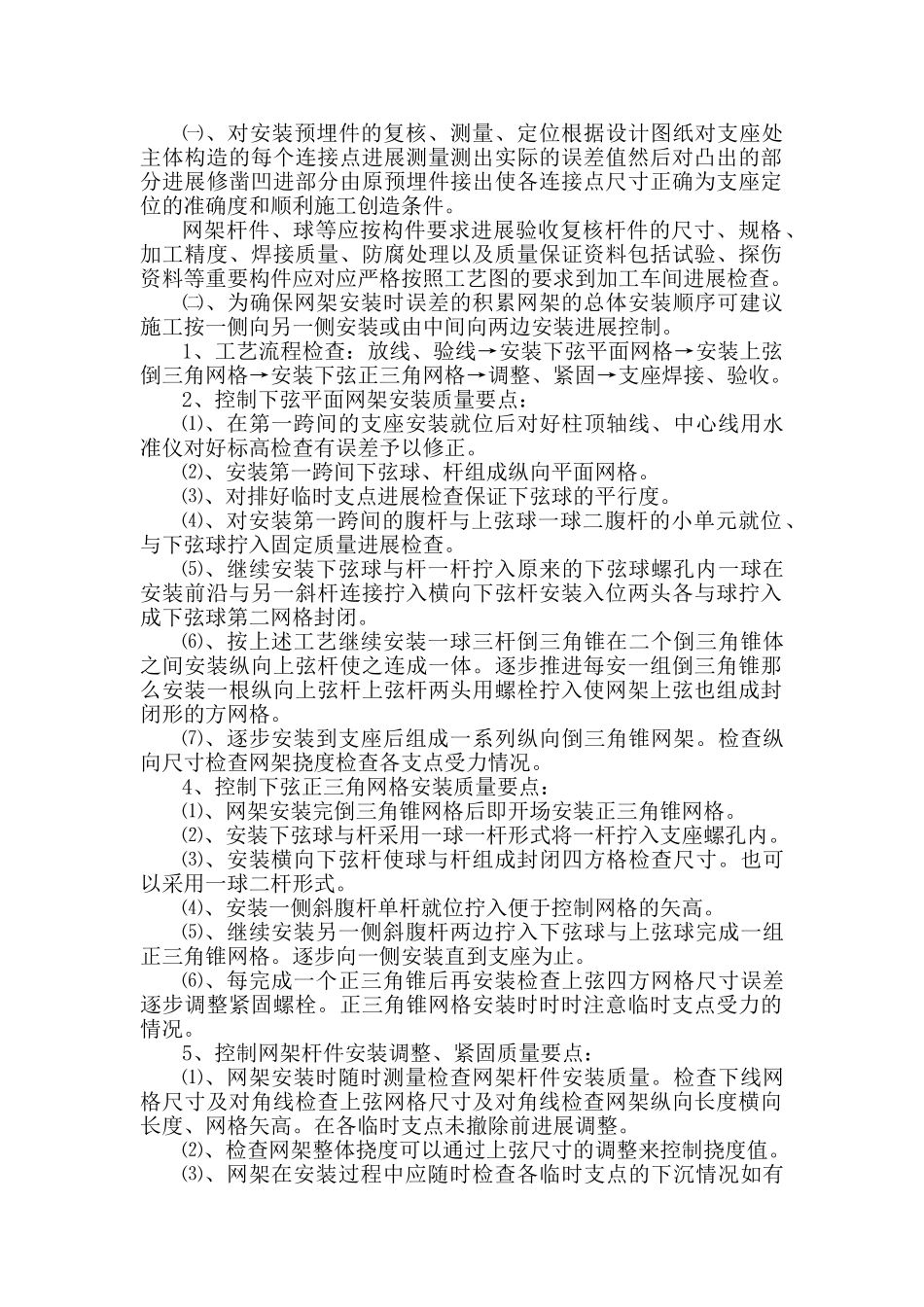

㈠、对安装预埋件的复核、测量、定位根据设计图纸对支座处主体构造的每个连接点进展测量测出实际的误差值然后对凸出的部分进展修凿凹进部分由原预埋件接出使各连接点尺寸正确为支座定位的准确度和顺利施工创造条件。网架杆件、球等应按构件要求进展验收复核杆件的尺寸、规格、加工精度、焊接质量、防腐处理以及质量保证资料包括试验、探伤资料等重要构件应对应严格按照工艺图的要求到加工车间进展检查。㈡、为确保网架安装时误差的积累网架的总体安装顺序可建议施工按一侧向另一侧安装或由中间向两边安装进展控制。1、工艺流程检查：放线、验线→安装下弦平面网格→安装上弦倒三角网格→安装下弦正三角网格→调整、紧固→支座焊接、验收。2、控制下弦平面网架安装质量要点：⑴、在第一跨间的支座安装就位后对好柱顶轴线、中心线用水准仪对好标高检查有误差予以修正。⑵、安装第一跨间下弦球、杆组成纵向平面网格。⑶、对排好临时支点进展检查保证下弦球的平行度。⑷、对安装第一跨间的腹杆与上弦球一球二腹杆的小单元就位、与下弦球拧入固定质量进展检查。⑸、继续安装下弦球与杆一杆拧入原来的下弦球螺孔内一球在安装前沿与另一斜杆连接拧入横向下弦杆安装入位两头各与球拧入成下弦球第二网格封闭。⑹、按上述工艺继续安装一球三杆倒三角锥在二个倒三角锥体之间安装纵向上弦杆使之连成一体。逐步推进每安一组倒三角锥那么安装一根纵向上弦杆上弦杆两头用螺栓拧入使网架上弦也组成封闭形的方网格。⑺、逐步安装到支座后组成一系列纵向倒三角锥网架。检查纵向尺寸检查网架挠度检查各支点受力情况。4、控制下弦正三角网格安装质量要点：⑴、网架安装完倒三角锥网格后即开场安装正三角锥网格。⑵、安装下弦球与杆采用一球一杆形式将一杆拧入支座螺孔内。⑶、安装横向下弦杆使球与杆组成封闭四方格检查尺寸。也可以采用一球二杆形式。⑷、安装一侧斜腹杆单杆就位拧入便于控制网格的矢高。⑸、继续安装另一侧斜腹杆两边拧入下弦球与上弦球完成一组正三角锥网格。逐步向一侧安装直到支座为止。⑹、每完成一个正三角锥后再安装检查上弦四方网格尺寸误差逐步调整紧固螺栓。正三角锥网格安装时时时注意临时支点受力的情况。5、控制网架杆件安装调整、紧固质量要点：⑴、网架安装时随时测量检查网架杆件安装质量。检查下线网格尺寸及对角线检查上弦网格尺寸及对角线检查网架纵向长度横向长度、网格矢高。在各临时支点未撤除前进展调整。⑵、检查网架整体挠度可以通过上弦尺寸的调整来控制挠度值。⑶、网架在安装过程中应随时检查各临时支点的下沉情况如有下降情况及时加固防止出现下坠现象。⑷、网架检查、调整后对网架高强度螺栓进展重新紧固。⑸、网架高强螺栓紧固后将套筒上定位小螺栓拧紧锁定。6、控制网架支托安装质量要点：⑴、根据图纸要求进展支托现场切割进展点焊质量检查。⑵、检查找坡度以便保证安装屋面板坡度正确。⑶、测量、并对支托焊接固定质量进展检查。7、支座焊接与验收控制：⑴、检查网架整体尺寸合格后检查支置是否在轴线上以及偏移尺寸。网架安装时尺寸的积累误差向两边分散防止一侧支座就位正确另一侧支座变差过大。⑵、检查网架标高矢高网架标高以四周支点为准各支点尺寸误差应在以内。⑶、检查网架的挠度。⑷、各部尺寸合格后进展支座焊接。⑸、网架支座焊接应保护支座的使用性能保护防止焊接飞溅的侵入。四、安装技术要求及考前须知⑴、钢网架在安装前安排检查好支点的标高临时支点既要使网架受力均匀杆件受力一致还应注意临时支点的根底稳定性一定要防止支点下沉。⑵、网架安装应注意检查网架的挠度确保网架的挠度在允许偏向范围内。⑶、网架安装后应注意支座的受力检查。⑷、钢网架安装后在拆卸架子时注意同步逐步的拆卸防止应力集中使网架产生部分变形或使部分网格变形。⑸、钢网架安装完毕后催促施工做好成品网架保护勿在网架上方集中堆放物件。五、檀条及屋面板施工控制要点1、检查工艺流程安排的合理性：底板安装→Z型檀条→超细玻璃棉铺设→上层BHP钢板安装2、安装技术要求及应注意控制的质量问题1〕、底板安装时固定采用自攻螺丝固定固定时应注意板的绞合...
