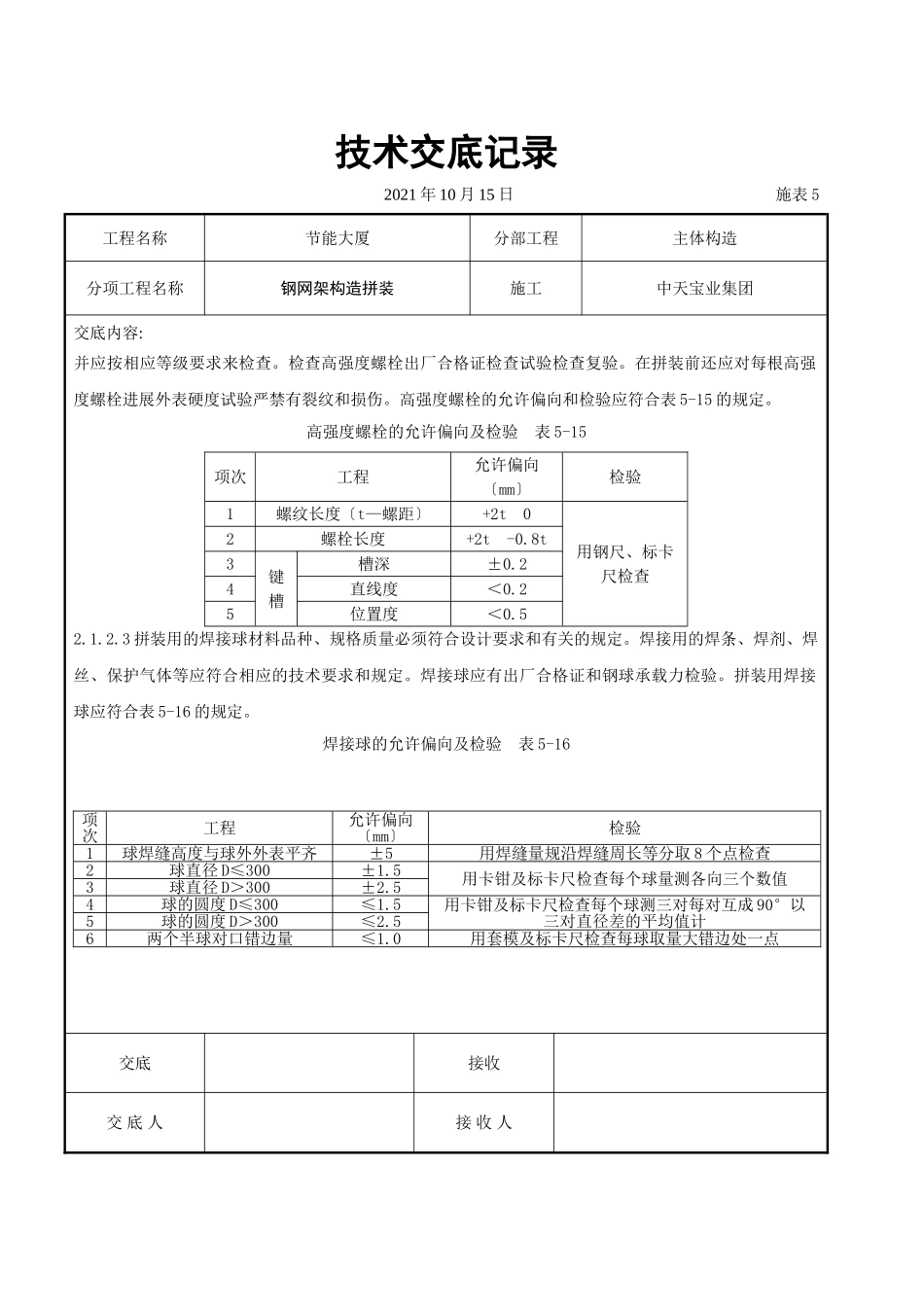

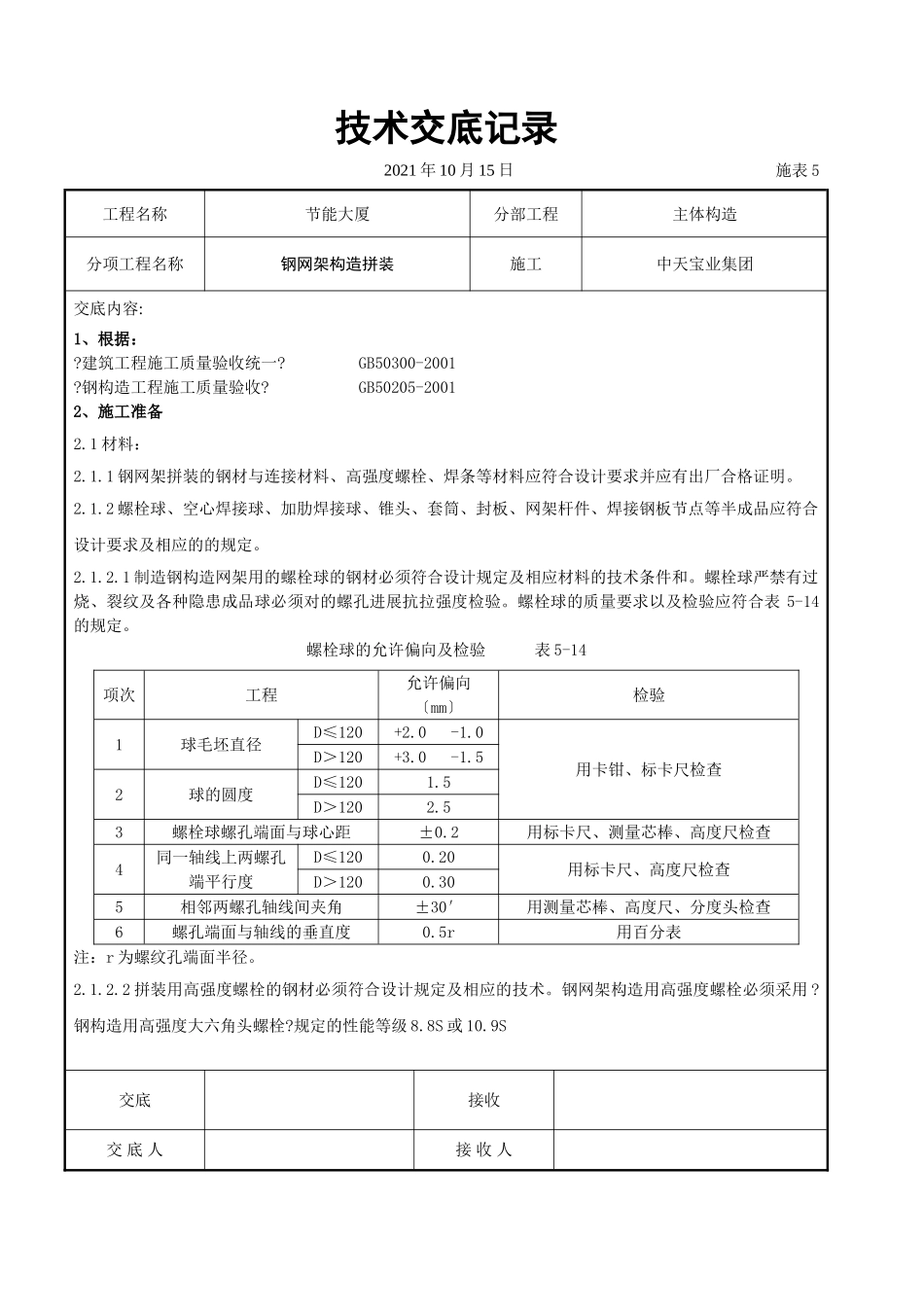

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称钢网架构造拼装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?钢构造工程施工质量验收?GB50205-20012、施工准备2.1材料：2.1.1钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求并应有出厂合格证明。2.1.2螺栓球、空心焊接球、加肋焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品应符合设计要求及相应的的规定。2.1.2.1制造钢构造网架用的螺栓球的钢材必须符合设计规定及相应材料的技术条件和。螺栓球严禁有过烧、裂纹及各种隐患成品球必须对的螺孔进展抗拉强度检验。螺栓球的质量要求以及检验应符合表5-14的规定。螺栓球的允许偏向及检验表5-14项次工程允许偏向〔mm〕检验1球毛坯直径D≤120+2.0-1.0用卡钳、标卡尺检查D＞120+3.0-1.52球的圆度D≤1201.5D＞1202.53螺栓球螺孔端面与球心距±0.2用标卡尺、测量芯棒、高度尺检查4同一轴线上两螺孔端平行度D≤1200.20用标卡尺、高度尺检查D＞1200.305相邻两螺孔轴线间夹角±30′用测量芯棒、高度尺、分度头检查6螺孔端面与轴线的垂直度0.5r用百分表注：r为螺纹孔端面半径。2.1.2.2拼装用高强度螺栓的钢材必须符合设计规定及相应的技术。钢网架构造用高强度螺栓必须采用?钢构造用高强度大六角头螺栓?规定的性能等级8.8S或10.9S交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称钢网架构造拼装施工中天宝业集团交底内容:并应按相应等级要求来检查。检查高强度螺栓出厂合格证检查试验检查复验。在拼装前还应对每根高强度螺栓进展外表硬度试验严禁有裂纹和损伤。高强度螺栓的允许偏向和检验应符合表5-15的规定。高强度螺栓的允许偏向及检验表5-15项次工程允许偏向〔mm〕检验1螺纹长度〔t—螺距〕+2t0用钢尺、标卡尺检查2螺栓长度+2t-0.8t3键槽槽深±0.24直线度＜0.25位置度＜0.52.1.2.3拼装用的焊接球材料品种、规格质量必须符合设计要求和有关的规定。焊接用的焊条、焊剂、焊丝、保护气体等应符合相应的技术要求和规定。焊接球应有出厂合格证和钢球承载力检验。拼装用焊接球应符合表5-16的规定。焊接球的允许偏向及检验表5-16交底接收交底人接收人项次工程允许偏向〔mm〕检验1球焊缝高度与球外外表平齐±5用焊缝量规沿焊缝周长等分取8个点检查2球直径D≤300±1.5用卡钳及标卡尺检查每个球量测各向三个数值3球直径D＞300±2.54球的圆度D≤300≤1.5用卡钳及标卡尺检查每个球测三对每对互成90°以三对直径差的平均值计5球的圆度D＞300≤2.56两个半球对口错边量≤1.0用套模及标卡尺检查每球取量大错边处一点技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称钢网架构造拼装施工中天宝业集团交底内容:2.1.2.4钢网架拼装封板、锥头、套筒的钢材必须符合设计要求及相应的技术。封板、锥头、套筒外观不得有裂纹、过烧及氧化皮。封板、锥头、套筒的质量要求和检验应符合表5-17的规定。封板、锥头、套筒的允许偏向及检验表5-17项次工程允许偏向〔mm〕检验1封板、锥头孔径+0.5用标卡尺检查2封板、锥头底板厚度+0.5-0.23封板、锥头底板二面平行度0.1用百分表、V形块检查4封板、锥头孔与钢安装台阶同轴度0.2用百分表、V形块检查5锥头壁厚+0.20用标卡尺检查6套筒内孔与外接圆同轴度0.5用标卡尺、百分表、测量芯棒检查7套筒长度±0.2用标卡尺检查8套筒两端面与轴线的垂直度0.5r用标卡尺、百分表、测量芯棒检查9套筒两端面的平行度0.3注：1.封板、锥头、套筒应分别进展检验评定。2.r为套筒的外接圆半径。2.1.2.5钢网架拼装焊接用钢板必须符合设计要求及相应的技术。焊接材料应有出厂合格证及相应的技术。钢板节点的拼装焊缝应到达设计要求。其质量要求及检验应符合表5-18的规定。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称钢网架构造拼装施工中天宝业集团交底内容:钢板节点的允许偏向及检验表5-18项次工程允许偏向检验1节点板长度及宽度±2.0mm用钢板尺检查2节点板厚度±0....
