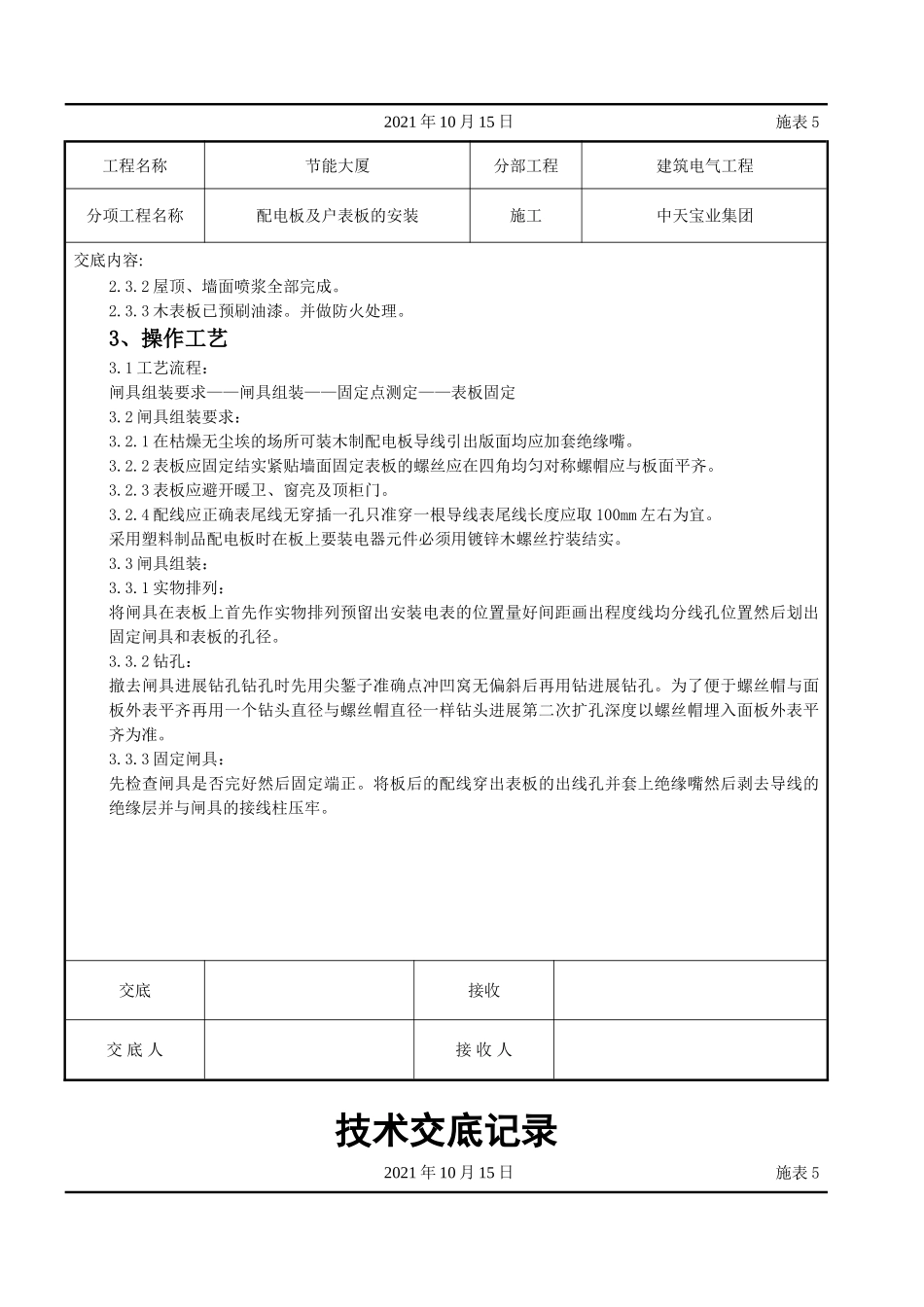

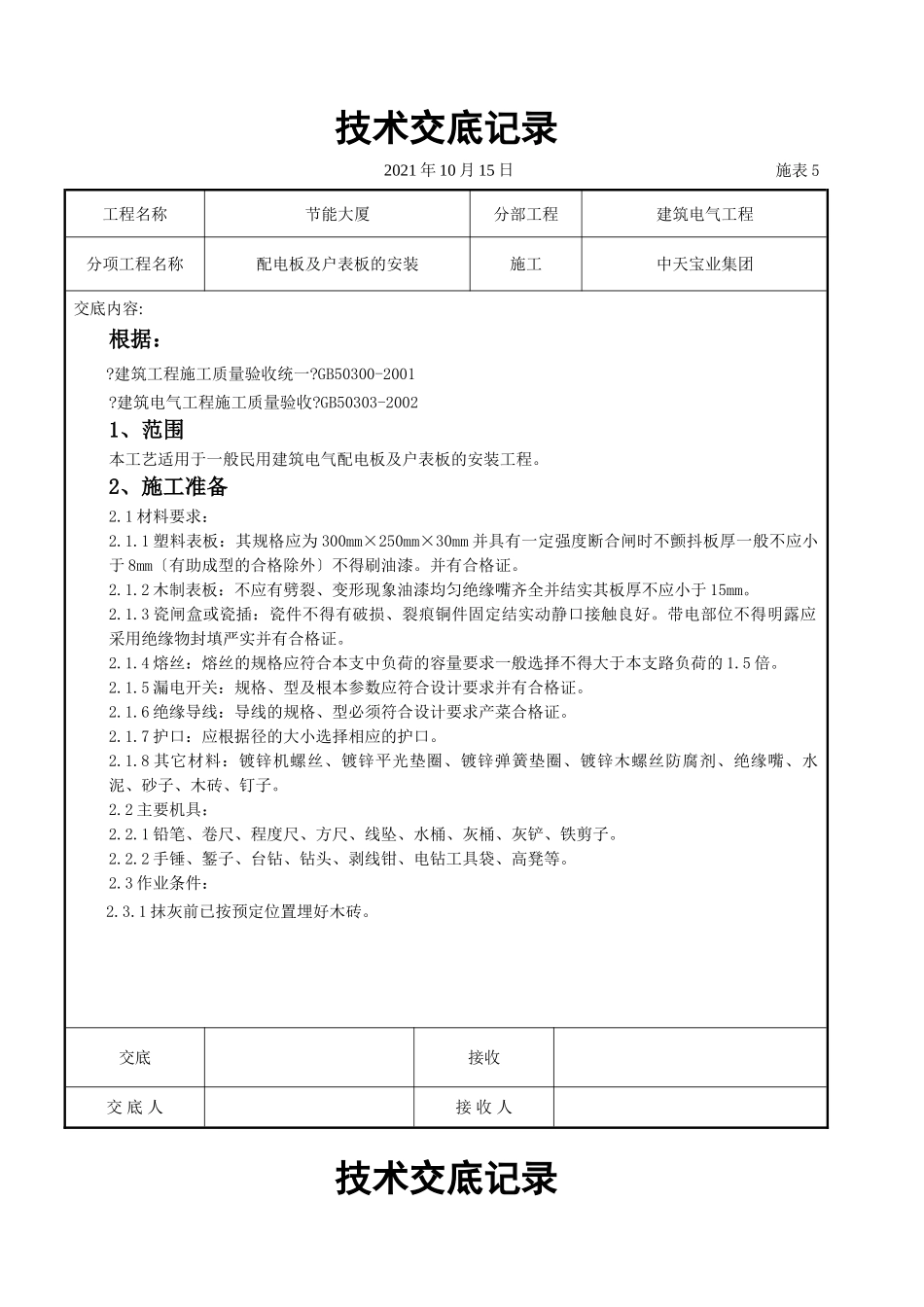

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称配电板及户表板的安装施工中天宝业集团交底内容:根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20021、范围本工艺适用于一般民用建筑电气配电板及户表板的安装工程。2、施工准备2.1材料要求：2.1.1塑料表板：其规格应为300mm×250mm×30mm并具有一定强度断合闸时不颤抖板厚一般不应小于8mm〔有助成型的合格除外〕不得刷油漆。并有合格证。2.1.2木制表板：不应有劈裂、变形现象油漆均匀绝缘嘴齐全并结实其板厚不应小于15mm。2.1.3瓷闸盒或瓷插：瓷件不得有破损、裂痕铜件固定结实动静口接触良好。带电部位不得明露应采用绝缘物封填严实并有合格证。2.1.4熔丝：熔丝的规格应符合本支中负荷的容量要求一般选择不得大于本支路负荷的1.5倍。2.1.5漏电开关：规格、型及根本参数应符合设计要求并有合格证。2.1.6绝缘导线：导线的规格、型必须符合设计要求产菜合格证。2.1.7护口：应根据径的大小选择相应的护口。2.1.8其它材料：镀锌机螺丝、镀锌平光垫圈、镀锌弹簧垫圈、镀锌木螺丝防腐剂、绝缘嘴、水泥、砂子、木砖、钉子。2.2主要机具：2.2.1铅笔、卷尺、程度尺、方尺、线坠、水桶、灰桶、灰铲、铁剪子。2.2.2手锤、錾子、台钻、钻头、剥线钳、电钻工具袋、高凳等。2.3作业条件：2.3.1抹灰前已按预定位置埋好木砖。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称配电板及户表板的安装施工中天宝业集团交底内容:2.3.2屋顶、墙面喷浆全部完成。2.3.3木表板已预刷油漆。并做防火处理。3、操作工艺3.1工艺流程：闸具组装要求——闸具组装——固定点测定——表板固定3.2闸具组装要求：3.2.1在枯燥无尘埃的场所可装木制配电板导线引出版面均应加套绝缘嘴。3.2.2表板应固定结实紧贴墙面固定表板的螺丝应在四角均匀对称螺帽应与板面平齐。3.2.3表板应避开暖卫、窗亮及顶柜门。3.2.4配线应正确表尾线无穿插一孔只准穿一根导线表尾线长度应取100mm左右为宜。采用塑料制品配电板时在板上要装电器元件必须用镀锌木螺丝拧装结实。3.3闸具组装：3.3.1实物排列：将闸具在表板上首先作实物排列预留出安装电表的位置量好间距画出程度线均分线孔位置然后划出固定闸具和表板的孔径。3.3.2钻孔：撤去闸具进展钻孔钻孔时先用尖錾子准确点冲凹窝无偏斜后再用钻进展钻孔。为了便于螺丝帽与面板外表平齐再用一个钻头直径与螺丝帽直径一样钻头进展第二次扩孔深度以螺丝帽埋入面板外表平齐为准。3.3.3固定闸具：先检查闸具是否完好然后固定端正。将板后的配线穿出表板的出线孔并套上绝缘嘴然后剥去导线的绝缘层并与闸具的接线柱压牢。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称配电板及户表板的安装施工中天宝业集团交底内容:3.4固定点测定：在需要安装表板处用尺子量好标高再用程度尺画出底平线找出木砖。如用塑料胀固定时应弹线定位找出固定点位置进展钻孔预埋塑料涨与墙面平齐。3.5表板固定：采用木砖固定表板：先将电源线及支道路正确地穿出表板的出线孔并套好绝缘嘴导线预留适当余量。首先用长短适当的木螺丝线固定一点再用线坠进展平直校对找平找正后再固定其它各点。固定后将进户线端头削减好、压牢并将明露配线调顺直。在专墙上采用塑料胀。用木螺丝紧固表板时应钻孔孔不应钻在砖缝中间如在砖缝中间应做处理可将孔扩大后再把塑料胀或木砖用水泥砂浆稳注。4、质量4.1.1配电板及开关型、规格、质量必须符合设计要求定型必须有合格证。4.1.2瓷件外表严禁有裂纹、缺损和瓷釉损坏脱落现象绝缘耐压等级符合要求。4.1.3表板上导电部件必须接触严。检验：观察检查。表板固定结实导线与电器或端子排的连接严排列整齐回路明晰标明电回路名称。检验：观察和试操作检查。4.3.1表板的安装标高应符合设计要求一般为表板底口距地面不得小于1.8m允许偏向10mm全部标高应一致。4.3.2表板垂直度允许偏向不应大于3mm。检验：观察和尺量检查。5、成品保护5.1安装表板时应注意保持墙面...
