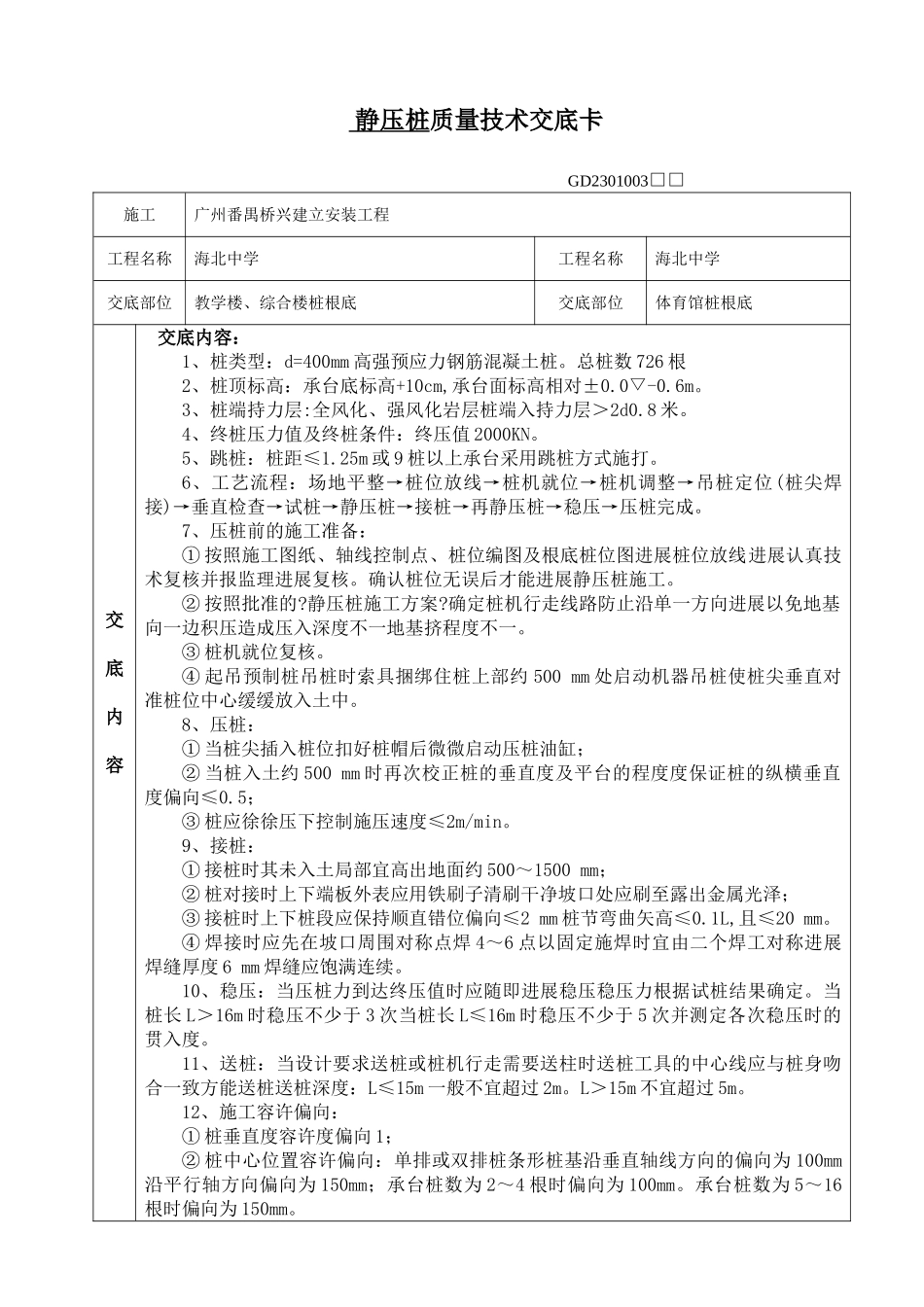

静压桩质量技术交底卡GD2301003□□施工广州番禺桥兴建立安装工程工程名称海北中学工程名称海北中学交底部位教学楼、综合楼桩根底交底部位体育馆桩根底交底内容交底内容：1、桩类型：d=400mm高强预应力钢筋混凝土桩。总桩数726根2、桩顶标高：承台底标高+10cm,承台面标高相对±0.0▽-0.6m。3、桩端持力层:全风化、强风化岩层桩端入持力层＞2d0.8米。4、终桩压力值及终桩条件：终压值2000KN。5、跳桩：桩距≤1.25m或9桩以上承台采用跳桩方式施打。6、工艺流程：场地平整→桩位放线→桩机就位→桩机调整→吊桩定位(桩尖焊接)→垂直检查→试桩→静压桩→接桩→再静压桩→稳压→压桩完成。7、压桩前的施工准备：①按照施工图纸、轴线控制点、桩位编图及根底桩位图进展桩位放线进展认真技术复核并报监理进展复核。确认桩位无误后才能进展静压桩施工。②按照批准的?静压桩施工方案?确定桩机行走线路防止沿单一方向进展以免地基向一边积压造成压入深度不一地基挤程度不一。③桩机就位复核。④起吊预制桩吊桩时索具捆绑住桩上部约500mm处启动机器吊桩使桩尖垂直对准桩位中心缓缓放入土中。8、压桩：①当桩尖插入桩位扣好桩帽后微微启动压桩油缸；②当桩入土约500mm时再次校正桩的垂直度及平台的程度度保证桩的纵横垂直度偏向≤0.5；③桩应徐徐压下控制施压速度≤2m/min。9、接桩：①接桩时其未入土局部宜高出地面约500～1500mm；②桩对接时上下端板外表应用铁刷子清刷干净坡口处应刷至露出金属光泽；③接桩时上下桩段应保持顺直错位偏向≤2mm桩节弯曲矢高≤0.1L,且≤20mm。④焊接时应先在坡口周围对称点焊4～6点以固定施焊时宜由二个焊工对称进展焊缝厚度6mm焊缝应饱满连续。10、稳压：当压桩力到达终压值时应随即进展稳压稳压力根据试桩结果确定。当桩长L＞16m时稳压不少于3次当桩长L≤16m时稳压不少于5次并测定各次稳压时的贯入度。11、送桩：当设计要求送桩或桩机行走需要送柱时送桩工具的中心线应与桩身吻合一致方能送桩送桩深度：L≤15m一般不宜超过2m。L＞15m不宜超过5m。12、施工容许偏向：①桩垂直度容许度偏向1；②桩中心位置容许偏向：单排或双排桩条形桩基沿垂直轴线方向的偏向为100mm沿平行轴方向偏向为150mm；承台桩数为2～4根时偏向为100mm。承台桩数为5～16根时偏向为150mm。交底内容13、考前须知：①配桩时应根据地质条件及前桩的施压结果选用合理的桩节组合以使接桩次数尽量少；②压桩应连续进展同一根桩的中间间歇时间不宜超过半小时；③送桩时要注意桩顶标高防止或减少在承台土方开挖时再次接桩；④焊好后的桩接头应自然冷却才能继续施压。自然冷却时间不小于8min严禁用水冷却或焊好后即施压以免焊缝变脆而打裂；⑤做好对已施压完成桩的成品保护工作严禁施工机械碰撞或将桩头用作拉锚点送桩遗留的孔洞应及时回填或覆盖；⑥在施工过程中应严格按要求做好施工记录；⑦在施工过程中假设出现孤石、断桩或施工异常应及时以便会同有关部门及时处理。专业技术负责人：交底人：承受人：
