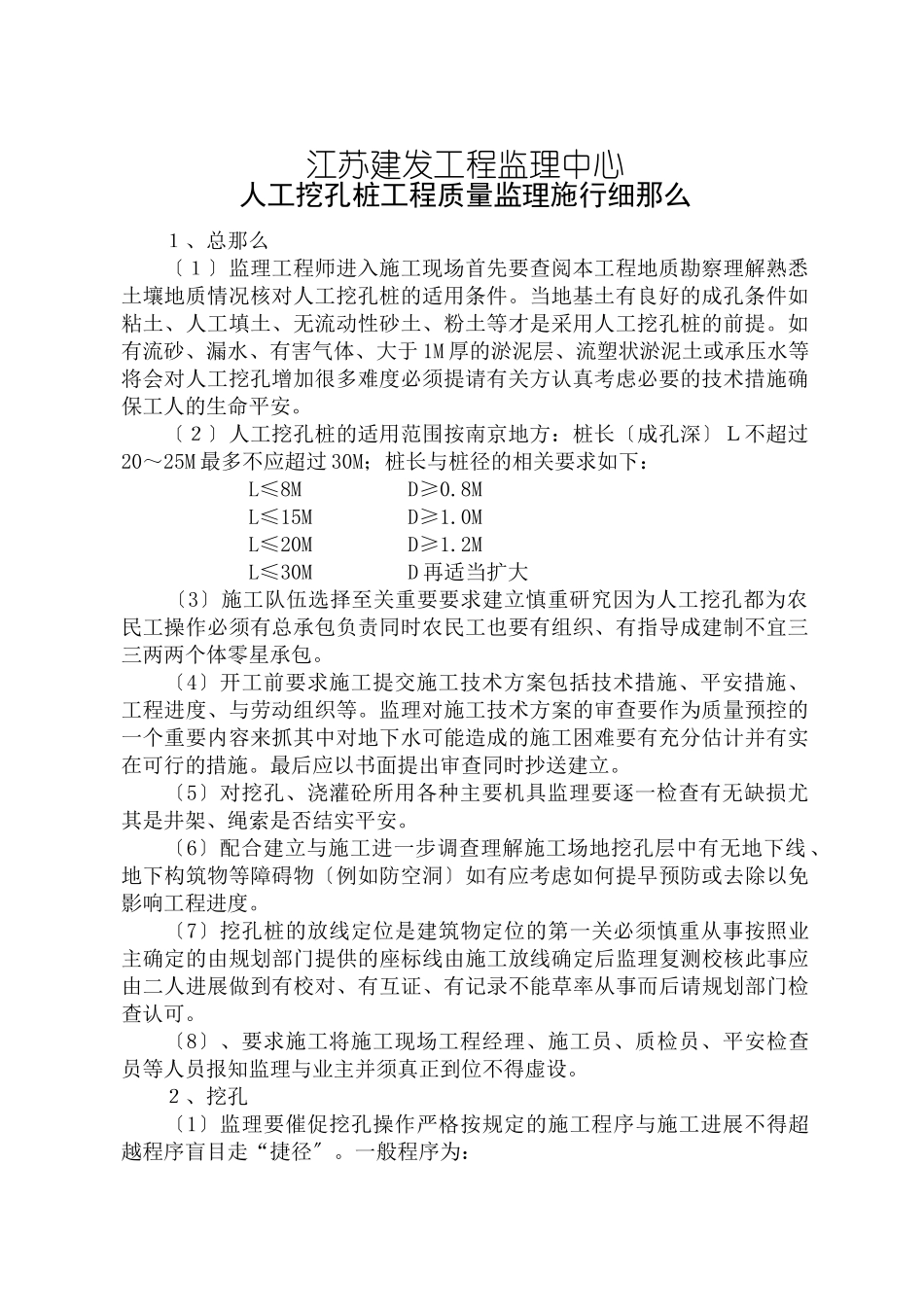

江苏建发工程监理中心人工挖孔桩工程质量监理施行细那么１、总那么〔１〕监理工程师进入施工现场首先要查阅本工程地质勘察理解熟悉土壤地质情况核对人工挖孔桩的适用条件。当地基土有良好的成孔条件如粘土、人工填土、无流动性砂土、粉土等才是采用人工挖孔桩的前提。如有流砂、漏水、有害气体、大于1M厚的淤泥层、流塑状淤泥土或承压水等将会对人工挖孔增加很多难度必须提请有关方认真考虑必要的技术措施确保工人的生命平安。〔２〕人工挖孔桩的适用范围按南京地方：桩长〔成孔深〕Ｌ不超过20～25M最多不应超过30M；桩长与桩径的相关要求如下：L≤8MD≥0.8ML≤15MD≥1.0ML≤20MD≥1.2ML≤30MD再适当扩大〔3〕施工队伍选择至关重要要求建立慎重研究因为人工挖孔都为农民工操作必须有总承包负责同时农民工也要有组织、有指导成建制不宜三三两两个体零星承包。〔4〕开工前要求施工提交施工技术方案包括技术措施、平安措施、工程进度、与劳动组织等。监理对施工技术方案的审查要作为质量预控的一个重要内容来抓其中对地下水可能造成的施工困难要有充分估计并有实在可行的措施。最后应以书面提出审查同时抄送建立。〔5〕对挖孔、浇灌砼所用各种主要机具监理要逐一检查有无缺损尤其是井架、绳索是否结实平安。〔6〕配合建立与施工进一步调查理解施工场地挖孔层中有无地下线、地下构筑物等障碍物〔例如防空洞〕如有应考虑如何提早预防或去除以免影响工程进度。〔7〕挖孔桩的放线定位是建筑物定位的第一关必须慎重从事按照业主确定的由规划部门提供的座标线由施工放线确定后监理复测校核此事应由二人进展做到有校对、有互证、有记录不能草率从事而后请规划部门检查认可。〔8〕、要求施工将施工现场工程经理、施工员、质检员、平安检查员等人员报知监理与业主并须真正到位不得虚设。２、挖孔〔1〕监理要催促挖孔操作严格按规定的施工程序与施工进展不得超越程序盲目走“捷径〞。一般程序为：场地平整→放线、定桩位→挖第一节桩孔土方→支模浇筑第一节砼护壁〔或砖护壁〕→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、垂直运输架、卷扬机、吊土桶、潜水泵、鼓风机、照明设施等→挖第二节桩孔土方→清理孔壁、校核垂直度与直径→如是砼井壁那么折上节模板、支第二节模板→浇筑第二节砼护壁→重复第二节的挖土、校核、支模、浇筑直至设计深度→检查持力层岩土强度品质或进展扩底→全面检查验收〔孔径、孔深、扩底、持力层与地质勘察及施工图相核对〕→清孔、排水→吊放钢筋笼→浇筑桩身砼。〔2〕挖孔应按设计桩径加2倍护壁厚度控制截面允许误差为30MM。砖护壁因多棱交织为将来顺利吊放钢筋笼考虑可适当放大井径50MM左右。在复杂土层中施工宜先试挖成孔一般不少于两个孔。〔4〕开挖过程中监理应经常检查桩位、桩径与垂直度。要求施工在挖孔上口即井圈上设桩芯十字线控制点每开挖1M深吊大线锤复测一次发现偏向立即纠正。或可采用比桩径小约5CM的钢筋园环进展检查既简易也不影响挖土操作不断调整井径与垂直度再间隔几米辅以测一次中心同时指点井下工人调整挖掘方向。〔5〕挖孔应采取间隔交织跳挖施工。以减少水的渗漏与防止土体滑移。例如在相邻三根桩中先开挖一个可先后分三个周阶段完成。每一个周挖深尽可能平衡相邻挖孔深保持大致一样。〔6〕人工挖孔桩应在无地下水或有效人工降低地下水的条件下施工故对于挖孔过程中的地下水处理应在施工技术方案中事先认真研究提出详细措施监理在审查方案时亦应予以重视。一般的有以下几种可供参考：①在桩孔中超前挖掘集水井用高扬程潜水泵抽水降水边降边挖边砌护壁降水须连续进展直到浇灌桩身砼开场为止。②直接利用桩井降水可征得设计院同意利用几根位置适当的工程桩先行开挖沉井排水必要时增设滤水措施。③选取桩径较大者〔不宜集中能均匀散开为好〕作为第一批先挖成孔进展抽水以利全场均匀下降地下水位并在第二批桩成孔护壁后再浇前批桩身砼以减少对第二批桩孔孔壁压力。④如桩身设计深浅不一可将最深的桩孔最后浇筑砼事先利用它抽水降水。⑤如流砂、淤泥层厚度不大可用插钢筋背填草袋滤出清水并采取短挖掘短支护随挖随砌。⑥假设地下水位较高...
