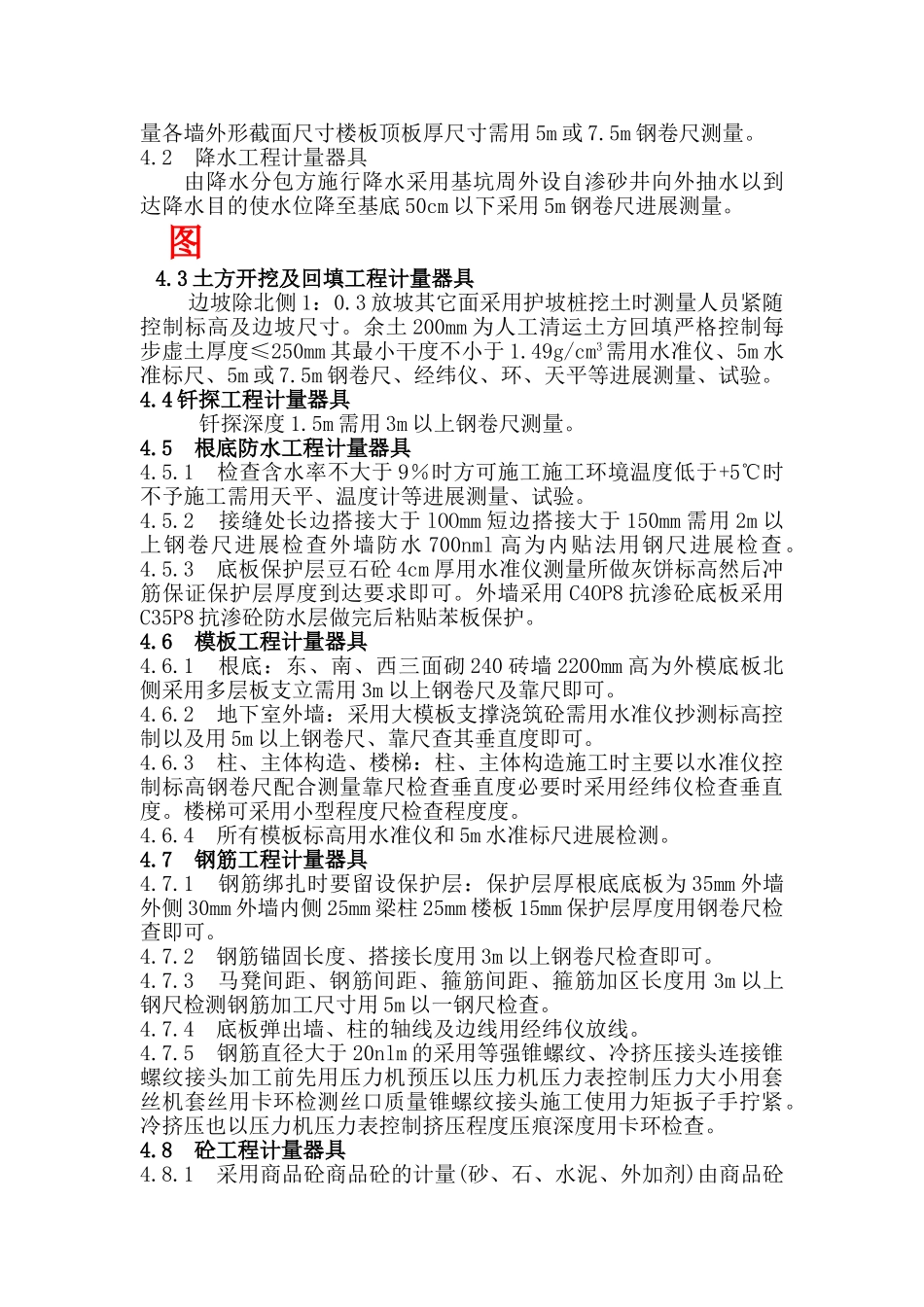

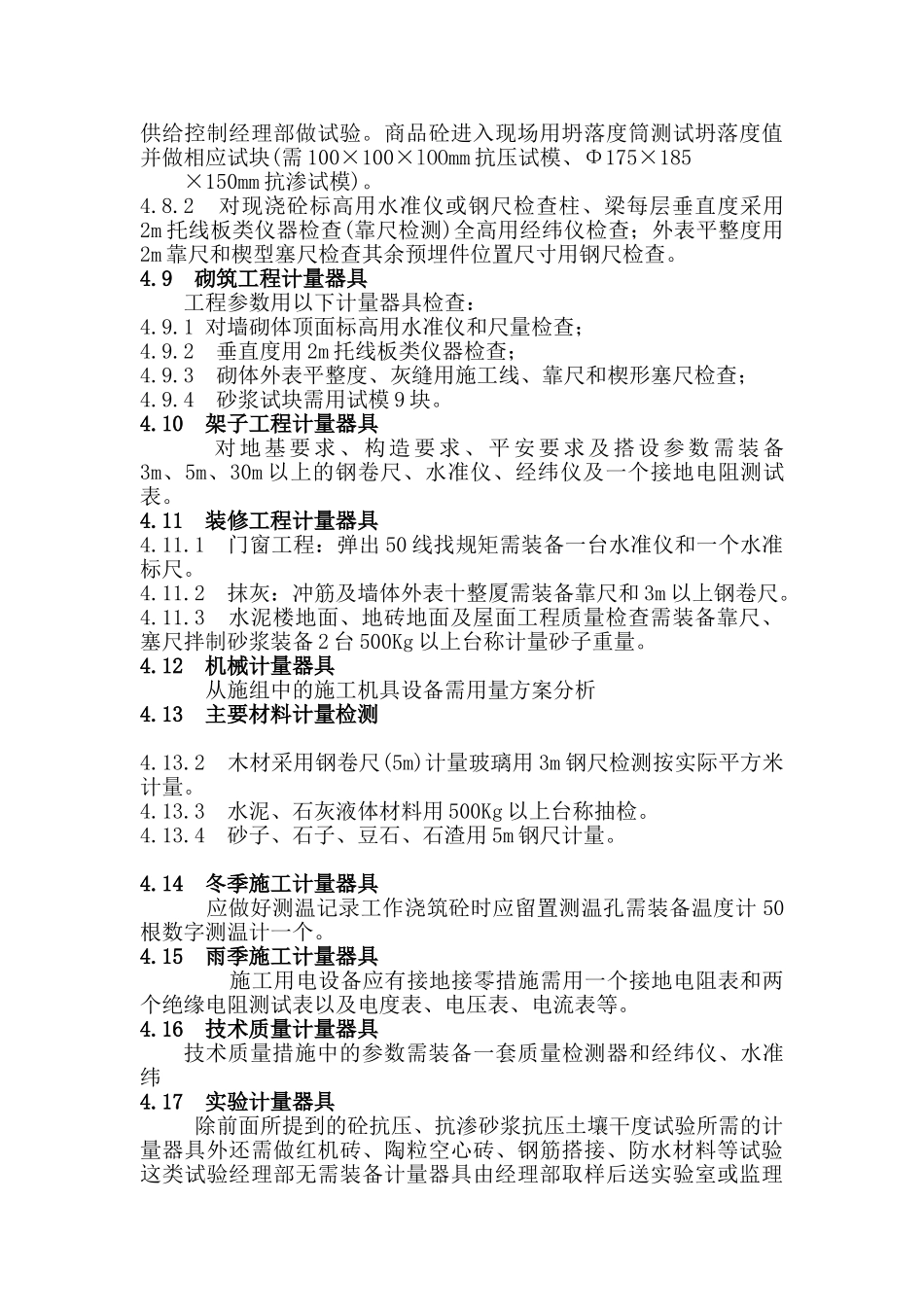

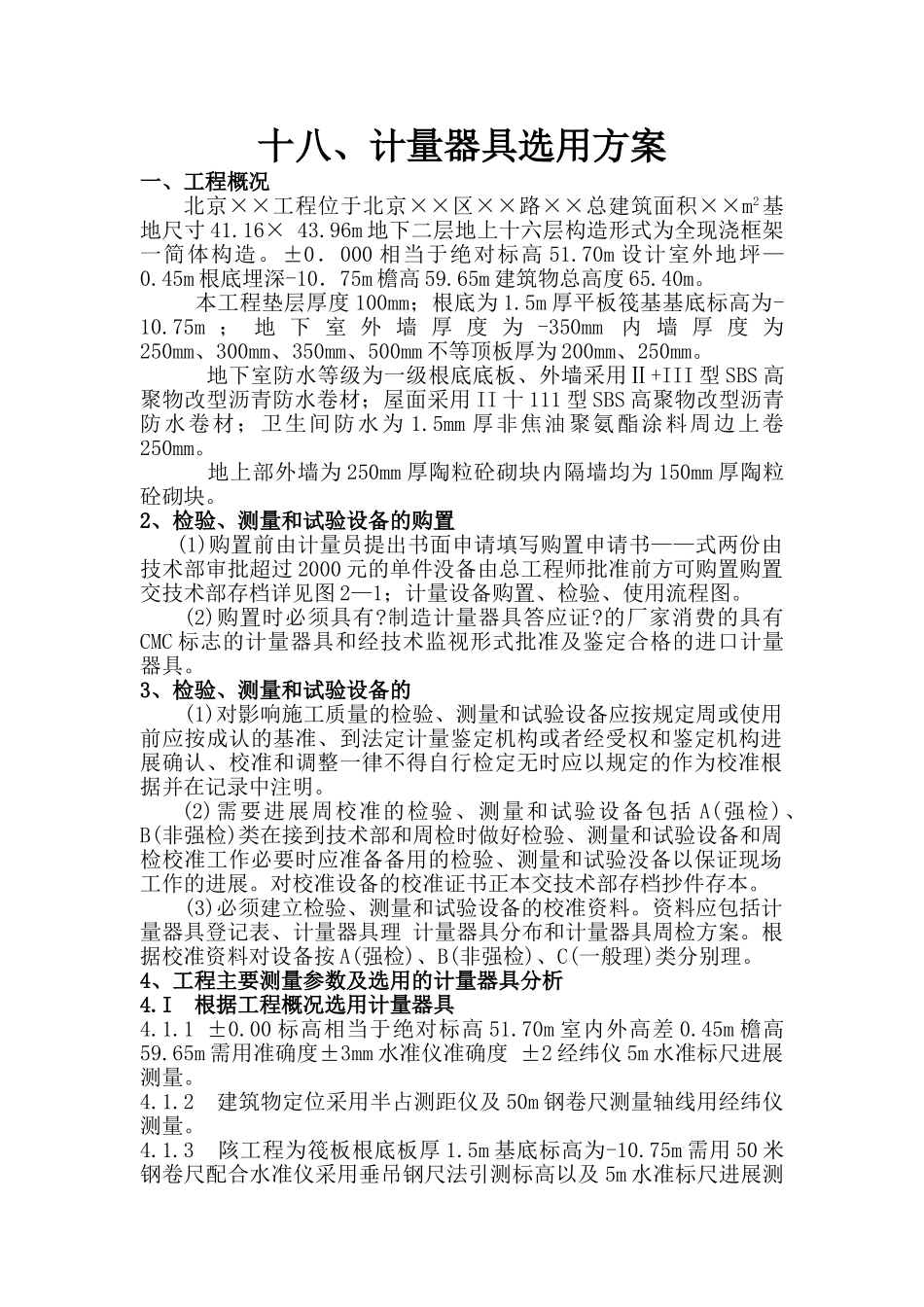

十八、计量器具选用方案一、工程概况北京××工程位于北京××区××路××总建筑面积××m2基地尺寸41.16×43.96m地下二层地上十六层构造形式为全现浇框架一简体构造。±0．000相当于绝对标高51.70m设计室外地坪—0.45m根底埋深-10．75m檐高59.65m建筑物总高度65.40m。本工程垫层厚度100mm；根底为1.5m厚平板筏基基底标高为-10.75m；地下室外墙厚度为-350mm内墙厚度为250mm、300mm、350mm、500mm不等顶板厚为200mm、250mm。地下室防水等级为一级根底底板、外墙采用Ⅱ+III型SBS高聚物改型沥青防水卷材；屋面采用II十111型SBS高聚物改型沥青防水卷材；卫生间防水为1.5mm厚非焦油聚氨酯涂料周边上卷250mm。地上部外墙为250mm厚陶粒砼砌块内隔墙均为150mm厚陶粒砼砌块。2、检验、测量和试验设备的购置(1)购置前由计量员提出书面申请填写购置申请书——式两份由技术部审批超过2000元的单件没备由总工程师批准前方可购置购置交技术部存档详见图2—1；计量设备购置、检验、使用流程图。(2)购置时必须具有?制造计量器具答应证?的厂家消费的具有CMC标志的计量器具和经技术监视形式批准及鉴定合格的进口计量器具。3、检验、测量和试验设备的(1)对影响施工质量的检验、测量和试验设备应按规定周或使用前应按成认的基准、到法定计量鉴定机构或者经受权和鉴定机构进展确认、校准和调整一律不得自行检定无时应以规定的作为校准根据并在记录中注明。(2)需要进展周校准的检验、测量和试验设备包括A(强检)、B(非强检)类在接到技术部和周检时做好检验、测量和试验设备和周检校准工作必要时应准备备用的检验、测量和试验没备以保证现场工作的进展。对校准设备的校准证书正本交技术部存档抄件存本。(3)必须建立检验、测量和试验设备的校准资料。资料应包括计量器具登记表、计量器具理计量器具分布和计量器具周检方案。根据校准资料对设备按A(强检)、B(非强检)、C(一般理)类分别理。4、工程主要测量参数及选用的计量器具分析4.I根据工程概况选用计量器具4.1.1±0.00标高相当于绝对标高51.70m室内外高差0.45m檐高59.65m需用准确度±3mm水准仪准确度±2经纬仪5m水准标尺进展测量。4.1.2建筑物定位采用半占测距仪及50m钢卷尺测量轴线用经纬仪测量。4.1.3陔工程为筏板根底板厚1.5m基底标高为-10.75m需用50米钢卷尺配合水准仪采用垂吊钢尺法引测标高以及5m水准标尺进展测量各墙外形截面尺寸楼板顶板厚尺寸需用5m或7.5m钢卷尺测量。4.2降水工程计量器具由降水分包方施行降水采用基坑周外设自渗砂井向外抽水以到达降水目的使水位降至基底50cm以下采用5m钢卷尺进展测量。图4.3土方开挖及回填工程计量器具边坡除北侧1：0.3放坡其它面采用护坡桩挖土时测量人员紧随控制标高及边坡尺寸。余土200mm为人工清运土方回填严格控制每步虚土厚度≤250mm其最小干度不小于1.49g/cm3需用水准仪、5m水准标尺、5m或7.5m钢卷尺、经纬仪、环、天平等进展测量、试验。4.4钎探工程计量器具钎探深度1.5m需用3m以上钢卷尺测量。4.5根底防水工程计量器具4.5.1检查含水率不大于9％时方可施工施工环境温度低于+5℃时不予施工需用天平、温度计等进展测量、试验。4.5.2接缝处长边搭接大于lOOmm短边搭接大于150mm需用2m以上钢卷尺进展检查外墙防水700nml高为内贴法用钢尺进展检查。4.5.3底板保护层豆石砼4cm厚用水准仪测量所做灰饼标高然后冲筋保证保护层厚度到达要求即可。外墙采用C4OP8抗渗砼底板采用C35P8抗渗砼防水层做完后粘贴苯板保护。4.6模板工程计量器具4.6.1根底：东、南、西三面砌240砖墙2200mm高为外模底板北侧采用多层板支立需用3m以上钢卷尺及靠尺即可。4.6.2地下室外墙：采用大模板支撑浇筑砼需用水准仪抄测标高控制以及用5m以上钢卷尺、靠尺查其垂直度即可。4.6.3柱、主体构造、楼梯：柱、主体构造施工时主要以水准仪控制标高钢卷尺配合测量靠尺检查垂直度必要时采用经纬仪检查垂直度。楼梯可采用小型程度尺检查程度度。4.6.4所有模板标高用水准仪和5m水准标尺进展检测。4.7钢筋工程计量器具4.7.1钢筋绑扎时要留设保护层：保护层厚根底底板为35mm外墙外侧30mm外墙内侧25mm梁柱25mm楼板15mm保护层厚度用钢卷尺检查即可。4.7....
