国联重科-QTZ160(TC7013)说明书VIP免费

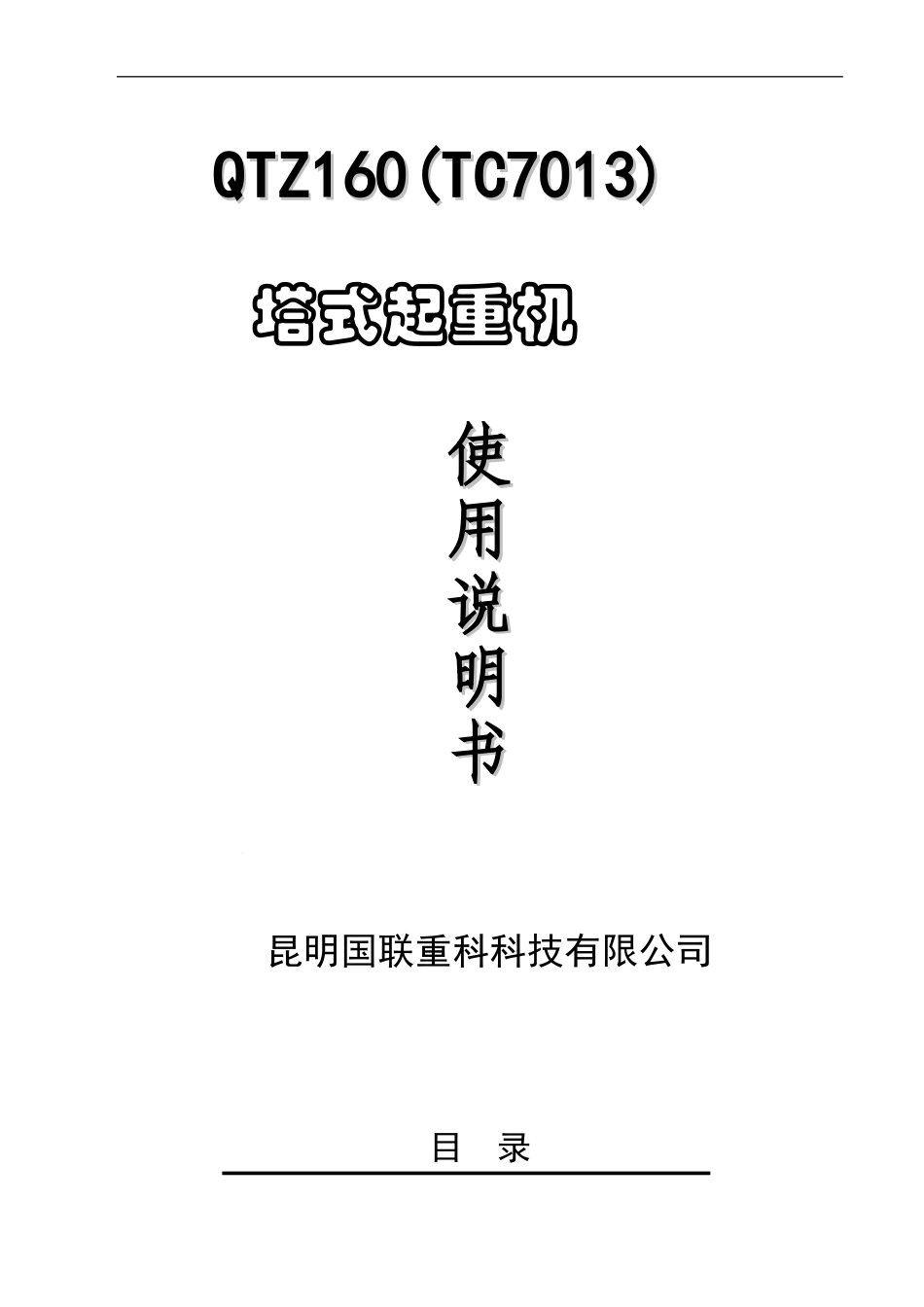

国联重科-QTZ160(TC7013)说明书_第1页
1/60

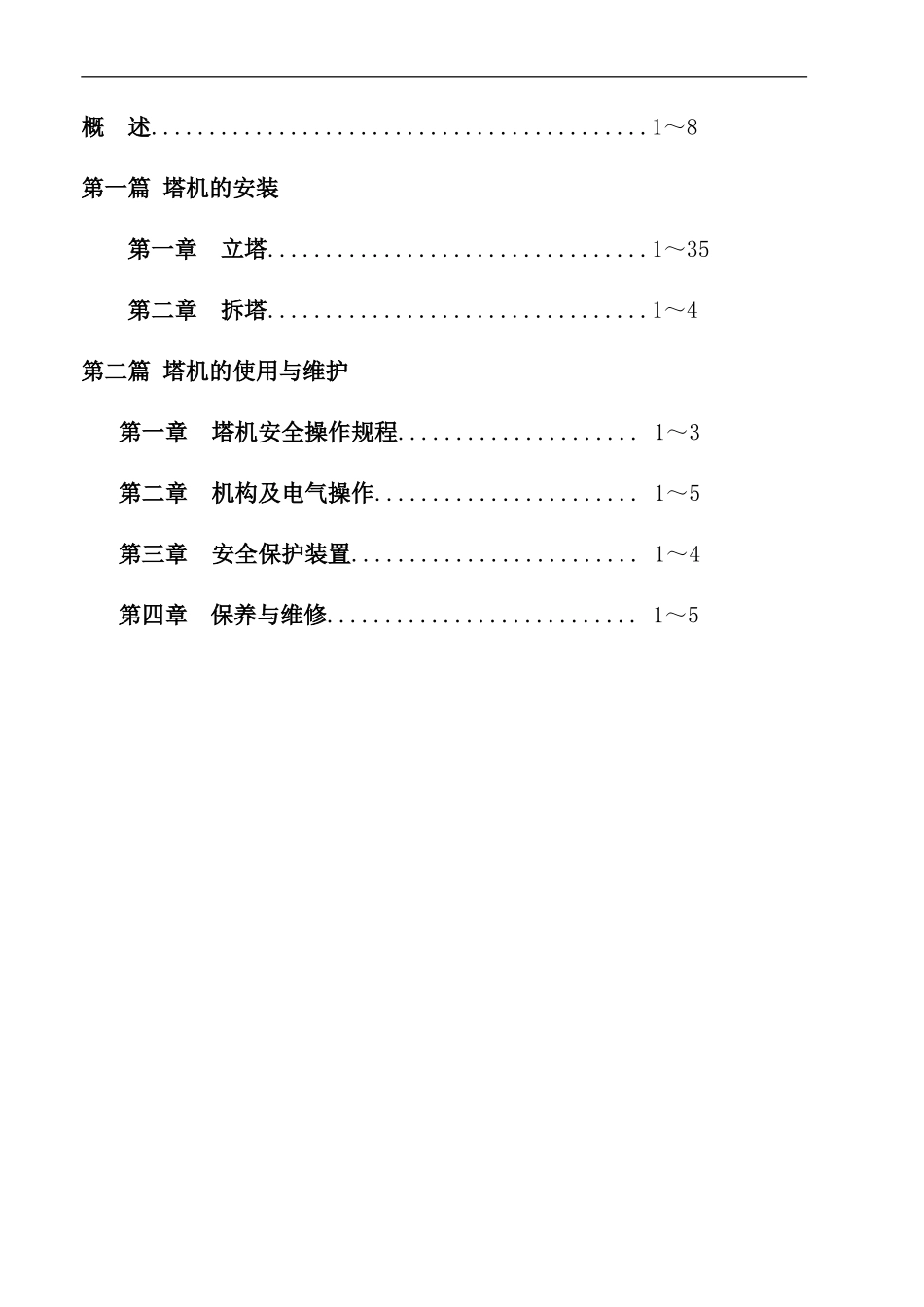

国联重科-QTZ160(TC7013)说明书_第2页
2/60

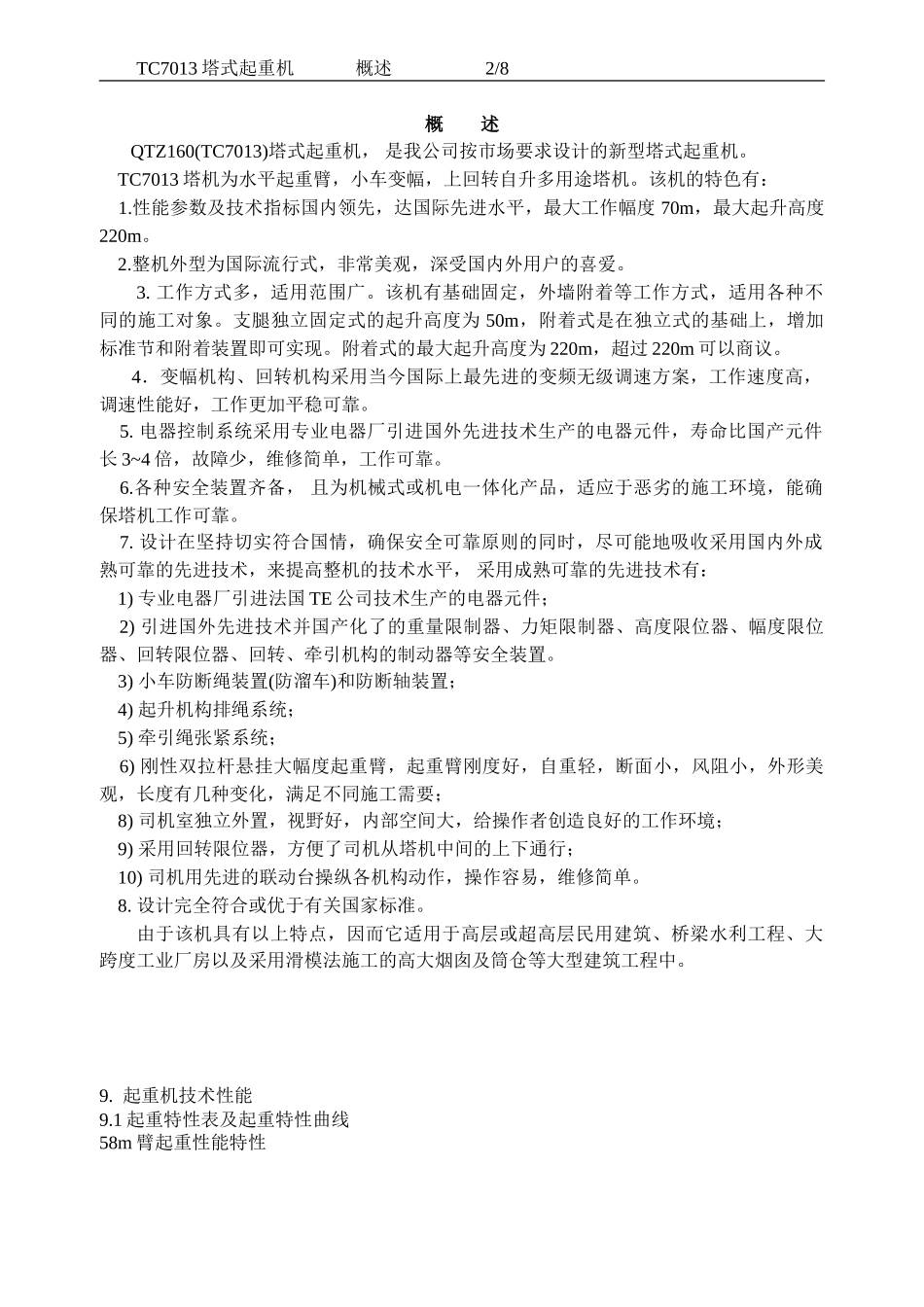

国联重科-QTZ160(TC7013)说明书_第3页
3/60
QTZ160(TC7013)QTZ160(TC7013)塔式起重机使使用用说说明明书书昆明国联重科科技有限公司目录概述...........................................1~8第一篇塔机的安装第一章立塔.................................1~35第二章拆塔.................................1~4第二篇塔机的使用与维护第一章塔机安全操作规程.....................1~3第二章机构及电气操作.......................1~5第三章安全保护装置.........................1~4第四章保养与维修...........................1~5TC7013塔式起重机概述2/8概述QTZ160(TC7013)塔式起重机,是我公司按市场要求设计的新型塔式起重机。TC7013塔机为水平起重臂,小车变幅,上回转自升多用途塔机。该机的特色有:1.性能参数及技术指标国内领先,达国际先进水平,最大工作幅度70m,最大起升高度220m。2.整机外型为国际流行式,非常美观,深受国内外用户的喜爱。3.工作方式多,适用范围广。该机有基础固定,外墙附着等工作方式,适用各种不同的施工对象。支腿独立固定式的起升高度为50m,附着式是在独立式的基础上,增加标准节和附着装置即可实现。附着式的最大起升高度为220m,超过220m可以商议。4.变幅机构、回转机构采用当今国际上最先进的变频无级调速方案,工作速度高,调速性能好,工作更加平稳可靠。5.电器控制系统采用专业电器厂引进国外先进技术生产的电器元件,寿命比国产元件长3~4倍,故障少,维修简单,工作可靠。6.各种安全装置齐备,且为机械式或机电一体化产品,适应于恶劣的施工环境,能确保塔机工作可靠。7.设计在坚持切实符合国情,确保安全可靠原则的同时,尽可能地吸收采用国内外成熟可靠的先进技术,来提高整机的技术水平,采用成熟可靠的先进技术有:1)专业电器厂引进法国TE公司技术生产的电器元件;2)引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、牵引机构的制动器等安全装置。3)小车防断绳装置(防溜车)和防断轴装置;4)起升机构排绳系统;5)牵引绳张紧系统;6)刚性双拉杆悬挂大幅度起重臂,起重臂刚度好,自重轻,断面小,风阻小,外形美观,长度有几种变化,满足不同施工需要;8)司机室独立外置,视野好,内部空间大,给操作者创造良好的工作环境;9)采用回转限位器,方便了司机从塔机中间的上下通行;10)司机用先进的联动台操纵各机构动作,操作容易,维修简单。8.设计完全符合或优于有关国家标准。由于该机具有以上特点,因而它适用于高层或超高层民用建筑、桥梁水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。9.起重机技术性能9.1起重特性表及起重特性曲线58m臂起重性能特性TC7013塔式起重机概述2/8幅度m2.5~16.931820222426283031.23234起重量(t)两倍率5.004.854.51四倍率10.009.328.267.406.686.085.575.134.904.754.41幅度m363840424446485052545658起重量(t)两倍率4.213.943.703.493.293.112.952.802.662.532.412.30四倍率4.113.843.603.393.193.012.852.702.562.432.312.2064m臂起重性能特性幅度m2.5~15.6516182022242628起重量(t)两倍率5.00四倍率10.009.758.517.536.746.085.535.06幅度m28.830323436384042444648起重量(t)两倍率5.004.764.404.093.823.573.353.152.972.802.65四倍率4.904.664.303.993.723.473.253.052.872.702.55幅度m5052545658606264起重量(t)两倍率2.512.392.272.162.061.961.871.80四倍率2.412.292.172.061.961.861.771.7070m臂起重性能特性幅度m2.5~13.8814161820222425.426起重量(t)两倍率5.004.87四倍率10.009.908.487.396.535.835.254.904.77幅度m2830323436384042444648起重量(t)两倍率4.454.093.783.513.273.052.862.682.522.382.24四倍率4.353.993.683.413.172.952.762.582.422.282.14幅度m5052545658606264666870起重量(t)两倍率2.122.011.911.811.721.641.561.491.421.351.30四倍率2.021.911.811.711.621.541.461.391.321.251.209.2技术性能表(表9-1)表9-1机构工作级别起升机构M5回转机构M4牵引机构M4起重工作幅度m最小2.5最大70支腿固定底架固定附着式TC7013塔式起重机...
