水池防腐施工方案VIP免费

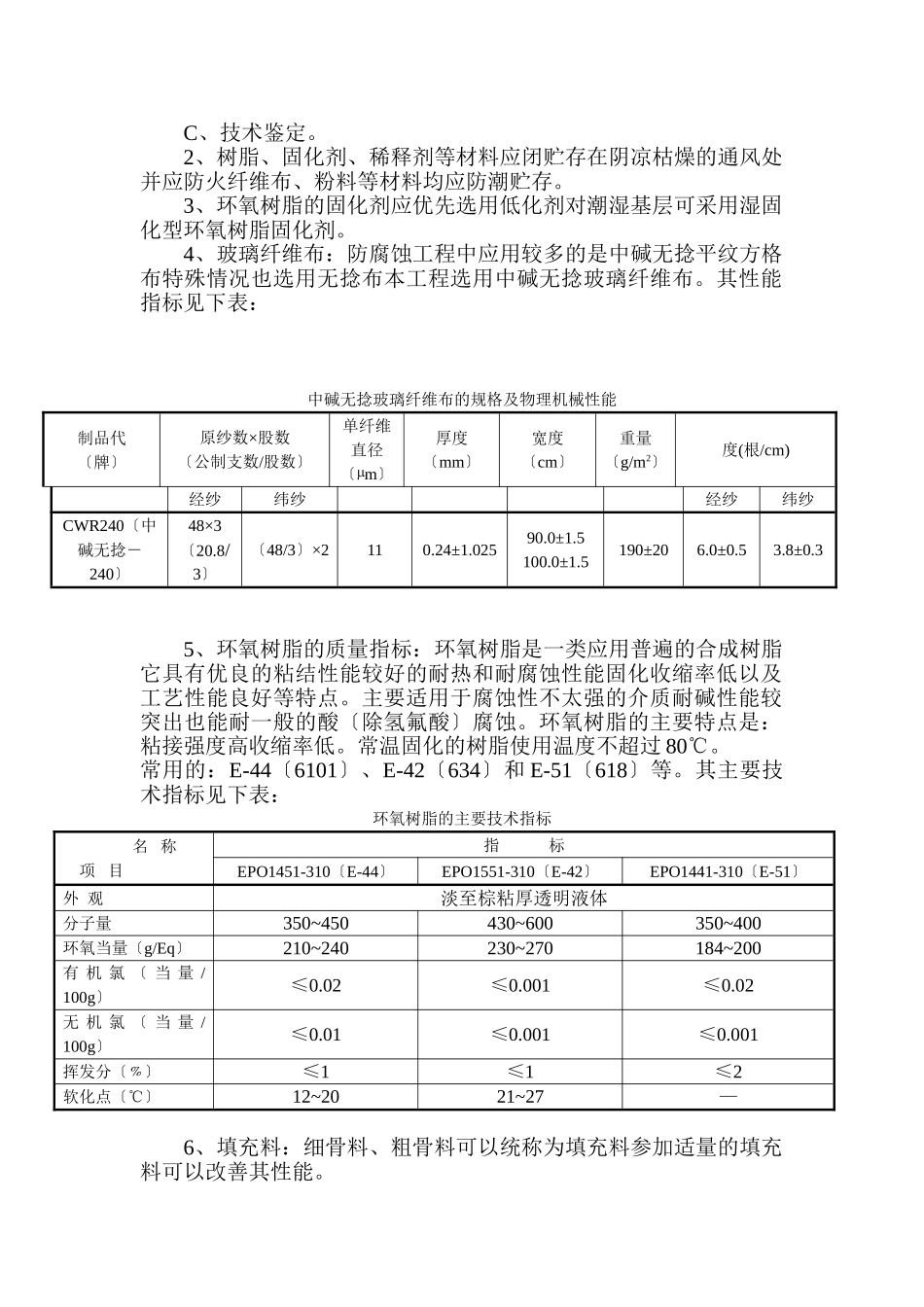

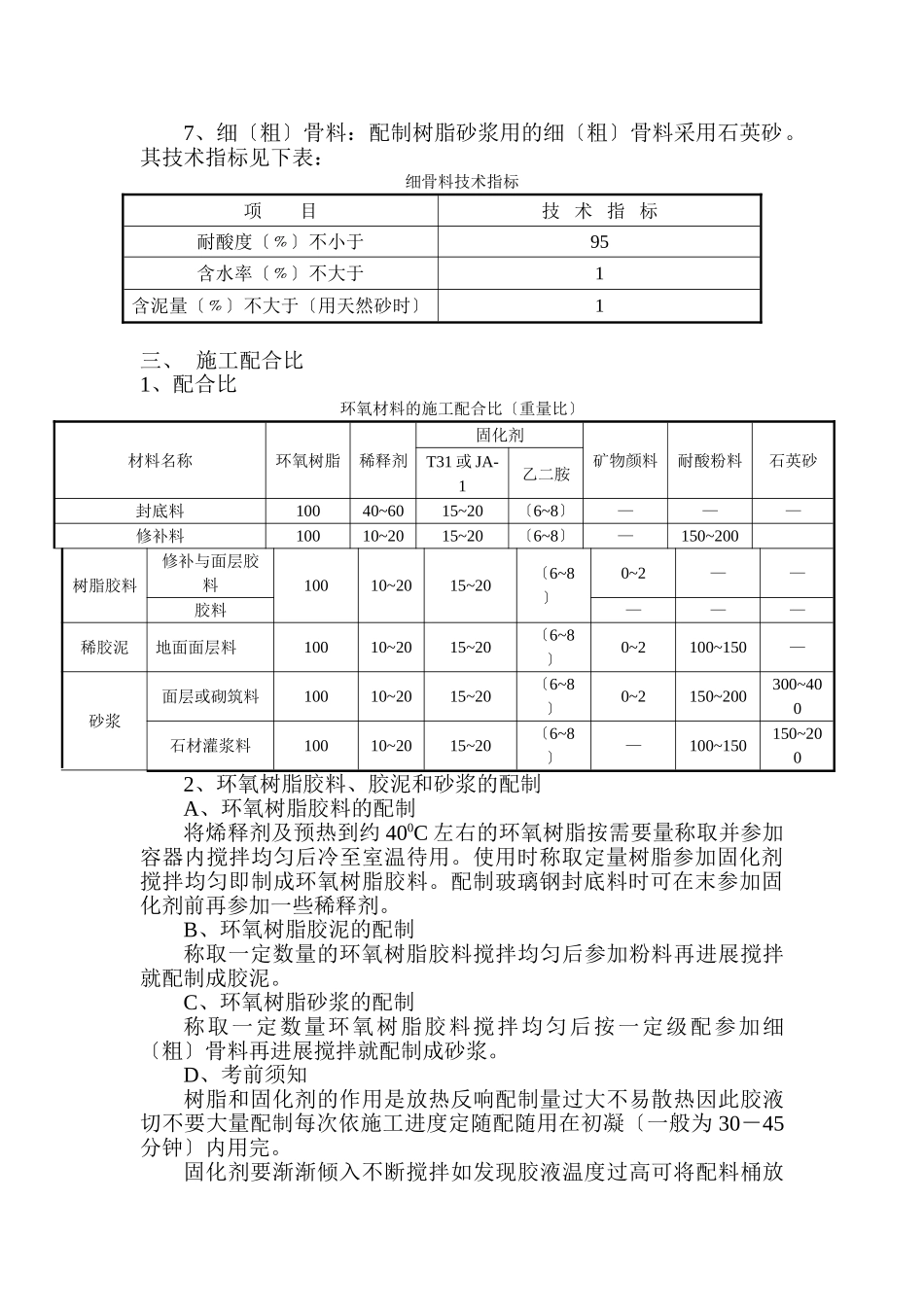

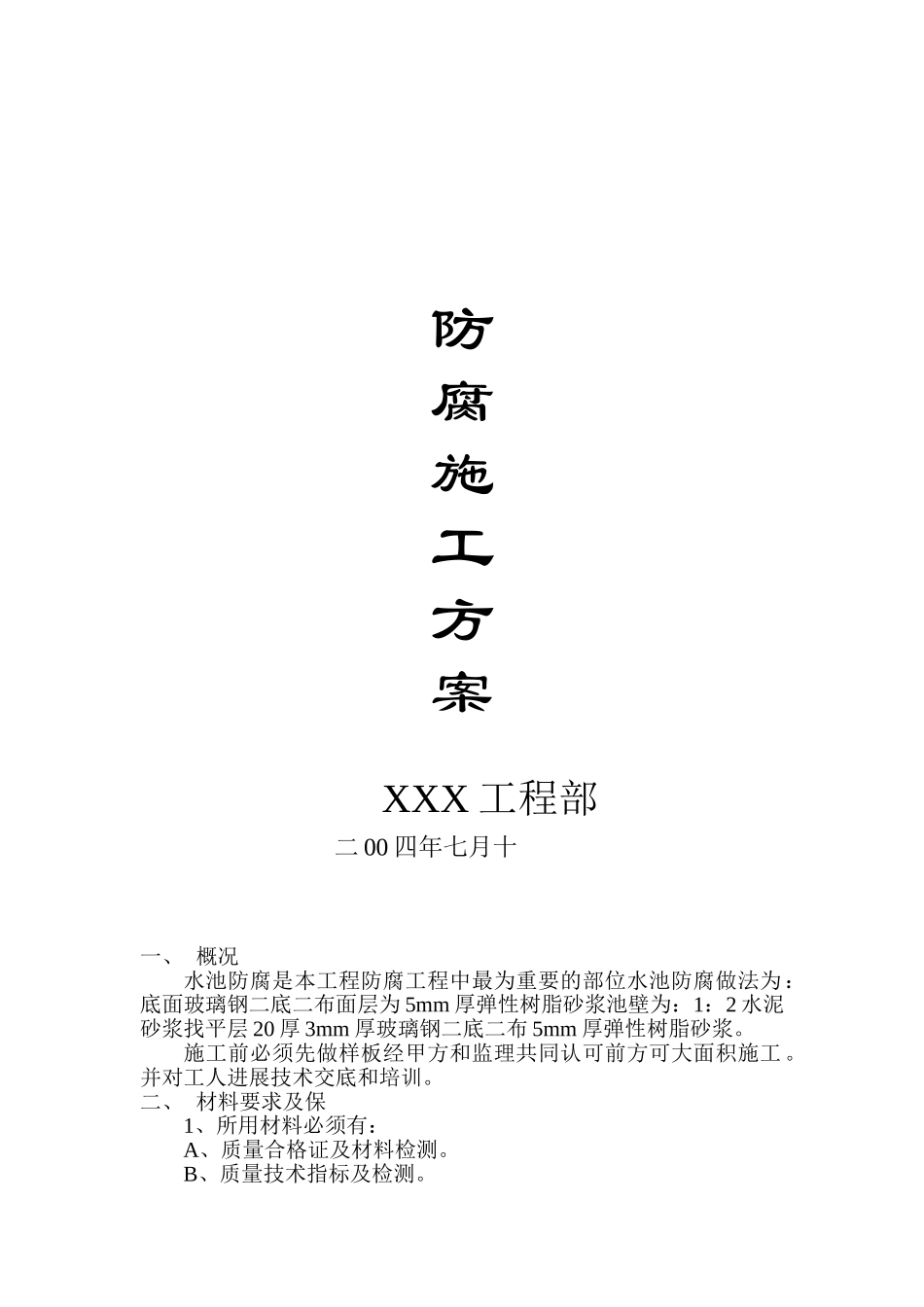

防腐施工方案XXX工程部二00四年七月十一、概况水池防腐是本工程防腐工程中最为重要的部位水池防腐做法为：底面玻璃钢二底二布面层为5mm厚弹性树脂砂浆池壁为：1：2水泥砂浆找平层20厚3mm厚玻璃钢二底二布5mm厚弹性树脂砂浆。施工前必须先做样板经甲方和监理共同认可前方可大面积施工。并对工人进展技术交底和培训。二、材料要求及保1、所用材料必须有：A、质量合格证及材料检测。B、质量技术指标及检测。C、技术鉴定。2、树脂、固化剂、稀释剂等材料应闭贮存在阴凉枯燥的通风处并应防火纤维布、粉料等材料均应防潮贮存。3、环氧树脂的固化剂应优先选用低化剂对潮湿基层可采用湿固化型环氧树脂固化剂。4、玻璃纤维布：防腐蚀工程中应用较多的是中碱无捻平纹方格布特殊情况也选用无捻布本工程选用中碱无捻玻璃纤维布。其性能指标见下表：中碱无捻玻璃纤维布的规格及物理机械性能制品代〔牌〕原纱数×股数〔公制支数/股数〕单纤维直径〔µm〕厚度〔mm〕宽度〔cm〕重量〔g/m2〕度(根/cm)经纱纬纱经纱纬纱CWR240〔中碱无捻－240〕48×3〔20.8/3〕〔48/3〕×2110.24±1.02590.0±1.5100.0±1.5190±206.0±0.53.8±0.35、环氧树脂的质量指标：环氧树脂是一类应用普遍的合成树脂它具有优良的粘结性能较好的耐热和耐腐蚀性能固化收缩率低以及工艺性能良好等特点。主要适用于腐蚀性不太强的介质耐碱性能较突出也能耐一般的酸〔除氢氟酸〕腐蚀。环氧树脂的主要特点是：粘接强度高收缩率低。常温固化的树脂使用温度不超过80℃。常用的：E-44〔6101〕、E-42〔634〕和E-51〔618〕等。其主要技术指标见下表：环氧树脂的主要技术指标名称项目指标EPO1451-310〔E-44〕EPO1551-310〔E-42〕EPO1441-310〔E-51〕外观淡至棕粘厚透明液体分子量350~450430~600350~400环氧当量〔g/Eq〕210~240230~270184~200有机氯〔当量/100g〕≤0.02≤0.001≤0.02无机氯〔当量/100g〕≤0.01≤0.001≤0.001挥发分〔﹪〕≤1≤1≤2软化点〔℃〕12~2021~27—6、填充料：细骨料、粗骨料可以统称为填充料参加适量的填充料可以改善其性能。7、细〔粗〕骨料：配制树脂砂浆用的细〔粗〕骨料采用石英砂。其技术指标见下表：细骨料技术指标项目技术指标耐酸度〔﹪〕不小于95含水率〔﹪〕不大于1含泥量〔﹪〕不大于〔用天然砂时〕1三、施工配合比1、配合比环氧材料的施工配合比〔重量比〕材料名称环氧树脂稀释剂固化剂矿物颜料耐酸粉料石英砂T31或JA-1乙二胺封底料10040~6015~20〔6~8〕———修补料10010~2015~20〔6~8〕—150~200树脂胶料修补与面层胶料10010~2015~20〔6~8〕0~2——胶料———稀胶泥地面面层料10010~2015~20〔6~8〕0~2100~150—砂浆面层或砌筑料10010~2015~20〔6~8〕0~2150~200300~400石材灌浆料10010~2015~20〔6~8〕—100~150150~2002、环氧树脂胶料、胶泥和砂浆的配制A、环氧树脂胶料的配制将烯释剂及预热到约400C左右的环氧树脂按需要量称取并参加容器内搅拌均匀后冷至室温待用。使用时称取定量树脂参加固化剂搅拌均匀即制成环氧树脂胶料。配制玻璃钢封底料时可在末参加固化剂前再参加一些稀释剂。B、环氧树脂胶泥的配制称取一定数量的环氧树脂胶料搅拌均匀后参加粉料再进展搅拌就配制成胶泥。C、环氧树脂砂浆的配制称取一定数量环氧树脂胶料搅拌均匀后按一定级配参加细〔粗〕骨料再进展搅拌就配制成砂浆。D、考前须知树脂和固化剂的作用是放热反响配制量过大不易散热因此胶液切不要大量配制每次依施工进度定随配随用在初凝〔一般为30－45分钟〕内用完。固化剂要渐渐倾入不断搅拌如发现胶液温度过高可将配料桶放入冷水中冷却防止部分过热固化。中选用性较大的乙二胺固化剂时可将乙二胺与丙酮〔1：1〕预先配成溶液后使用。四、施工工艺规定1、必须按图纸设计标准有关规定选择材料2、树脂类防腐蚀工程使用的材料均属化学反响型各反响组分参加量的不同对材料的耐蚀效果有明显的影响因此所有材料在进入现场施工时首先必须计量准确工程部设专人负责计量。3、配制施工材料时需注意：A、出厂时消费企业已明确施工配合比如改组分材料现场施工时只需按要求将两组分直接混合均匀即可不需调整配合比。B、虽然施工配合比有一...
