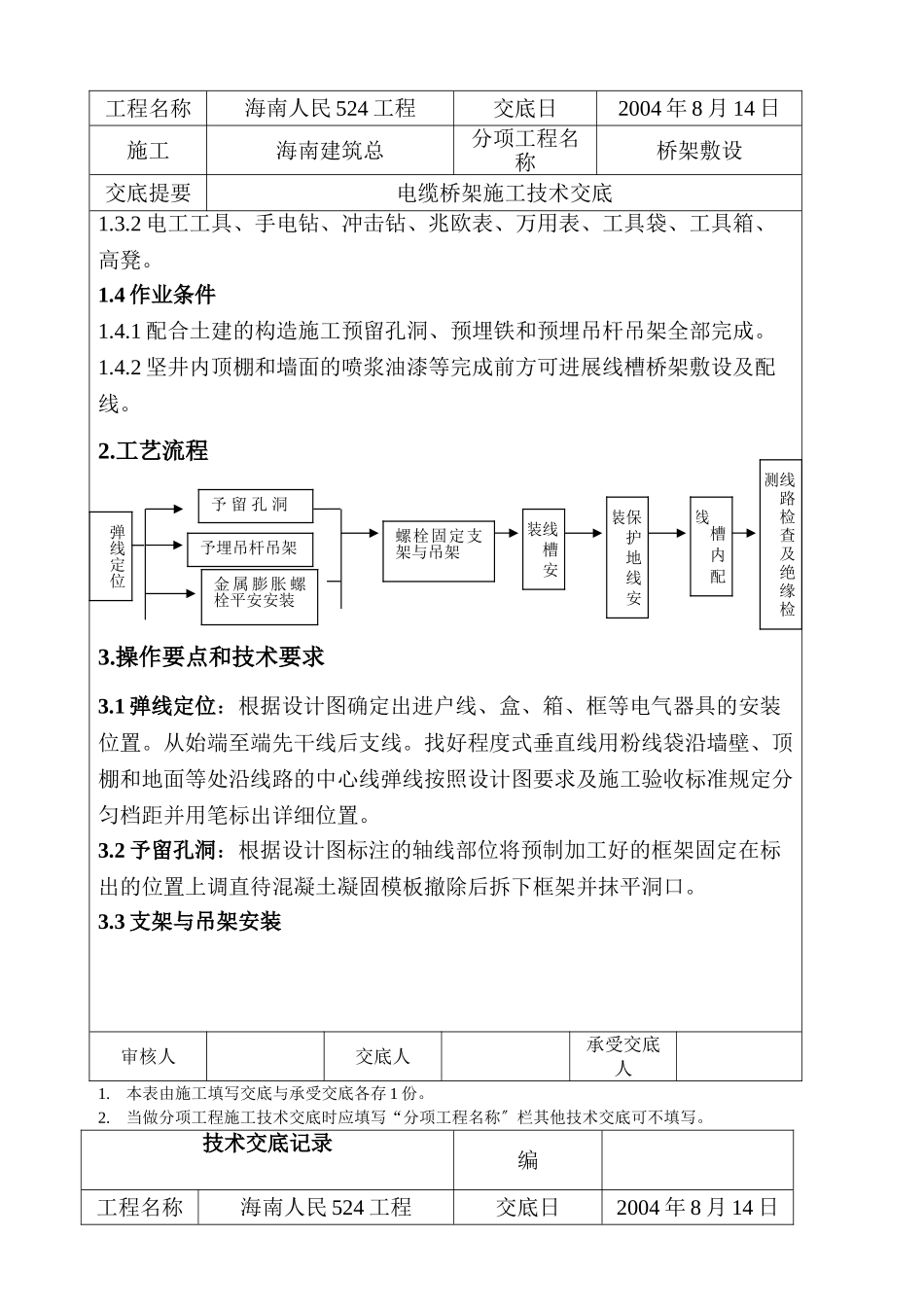

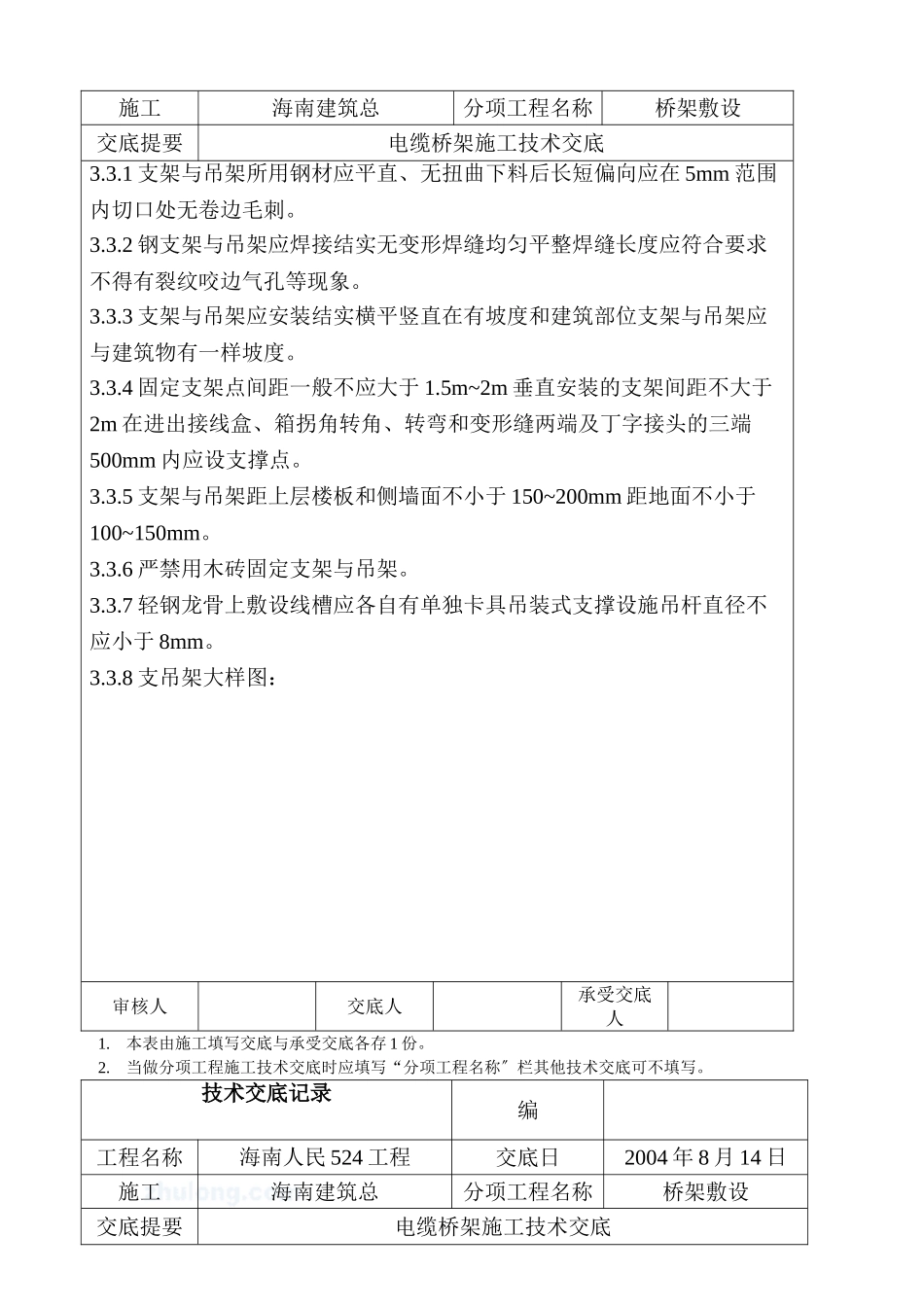

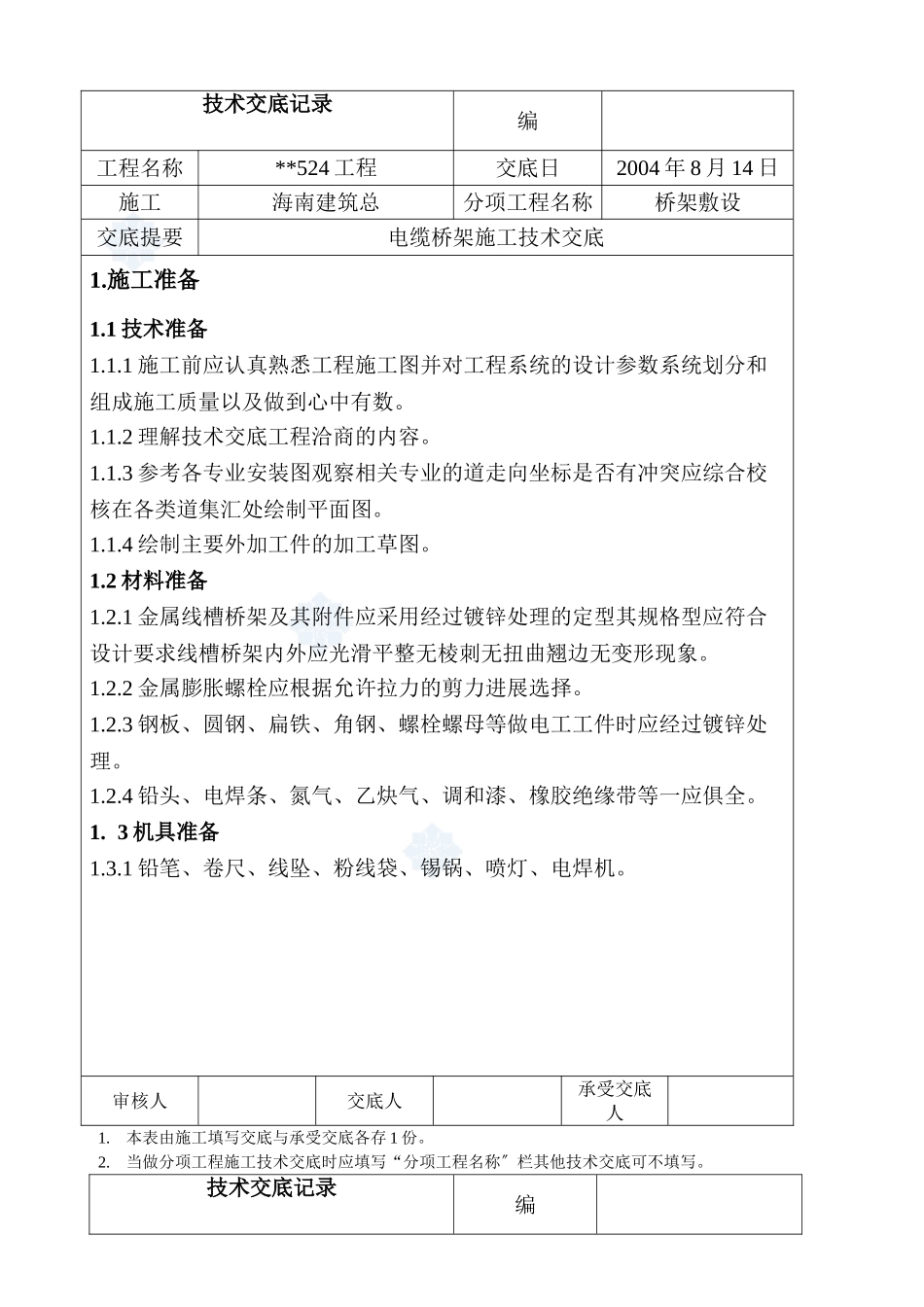

技术交底记录编工程名称**524工程交底日2004年8月14日施工海南建筑总分项工程名称桥架敷设交底提要电缆桥架施工技术交底1.施工准备1.1技术准备1.1.1施工前应认真熟悉工程施工图并对工程系统的设计参数系统划分和组成施工质量以及做到心中有数。1.1.2理解技术交底工程洽商的内容。1.1.3参考各专业安装图观察相关专业的道走向坐标是否有冲突应综合校核在各类道集汇处绘制平面图。1.1.4绘制主要外加工件的加工草图。1.2材料准备1.2.1金属线槽桥架及其附件应采用经过镀锌处理的定型其规格型应符合设计要求线槽桥架内外应光滑平整无棱刺无扭曲翘边无变形现象。1.2.2金属膨胀螺栓应根据允许拉力的剪力进展选择。1.2.3钢板、圆钢、扁铁、角钢、螺栓螺母等做电工工件时应经过镀锌处理。1.2.4铅头、电焊条、氮气、乙炔气、调和漆、橡胶绝缘带等一应俱全。1.3机具准备1.3.1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、电焊机。审核人交底人承受交底人1.本表由施工填写交底与承受交底各存1份。2.当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录编工程名称海南人民524工程交底日2004年8月14日施工海南建筑总分项工程名称桥架敷设交底提要电缆桥架施工技术交底1.3.2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳。1.4作业条件1.4.1配合土建的构造施工预留孔洞、预埋铁和预埋吊杆吊架全部完成。1.4.2坚井内顶棚和墙面的喷浆油漆等完成前方可进展线槽桥架敷设及配线。2.工艺流程3.操作要点和技术要求3.1弹线定位：根据设计图确定出进户线、盒、箱、框等电气器具的安装位置。从始端至端先干线后支线。找好程度式垂直线用粉线袋沿墙壁、顶棚和地面等处沿线路的中心线弹线按照设计图要求及施工验收标准规定分匀档距并用笔标出详细位置。3.2予留孔洞：根据设计图标注的轴线部位将预制加工好的框架固定在标出的位置上调直待混凝土凝固模板撤除后拆下框架并抹平洞口。3.3支架与吊架安装审核人交底人承受交底人1.本表由施工填写交底与承受交底各存1份。2.当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录编工程名称海南人民524工程交底日2004年8月14日保护地线安装线路检查及绝缘检测弹线定位予埋吊杆吊架金属膨胀螺栓平安安装螺栓固定支架与吊架线槽安装槽内配线予留孔洞施工海南建筑总分项工程名称桥架敷设交底提要电缆桥架施工技术交底3.3.1支架与吊架所用钢材应平直、无扭曲下料后长短偏向应在5mm范围内切口处无卷边毛刺。3.3.2钢支架与吊架应焊接结实无变形焊缝均匀平整焊缝长度应符合要求不得有裂纹咬边气孔等现象。3.3.3支架与吊架应安装结实横平竖直在有坡度和建筑部位支架与吊架应与建筑物有一样坡度。3.3.4固定支架点间距一般不应大于1.5m~2m垂直安装的支架间距不大于2m在进出接线盒、箱拐角转角、转弯和变形缝两端及丁字接头的三端500mm内应设支撑点。3.3.5支架与吊架距上层楼板和侧墙面不小于150~200mm距地面不小于100~150mm。3.3.6严禁用木砖固定支架与吊架。3.3.7轻钢龙骨上敷设线槽应各自有单独卡具吊装式支撑设施吊杆直径不应小于8mm。3.3.8支吊架大样图：审核人交底人承受交底人1.本表由施工填写交底与承受交底各存1份。2.当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录编工程名称海南人民524工程交底日2004年8月14日施工海南建筑总分项工程名称桥架敷设交底提要电缆桥架施工技术交底审核人交底人承受交底人1.本表由施工填写交底与承受交底各存1份。2.当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录编工程名称海南人民524工程交底日2004年8月14日施工海南建筑总分项工程名称桥架敷设交底提要电缆桥架施工技术交底4、线槽桥架安装4.1线槽、桥架应平整无扭曲变形内壁无毛刺各种附件齐全。4.2线槽、桥架的接口应平整连接可采用内连接或外连接接缝处应严平直连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓螺母置于线槽外侧。非镀锌金属线槽、桥架连接板的两端应有跨接线跨接线为截面积不小于4mm2...
