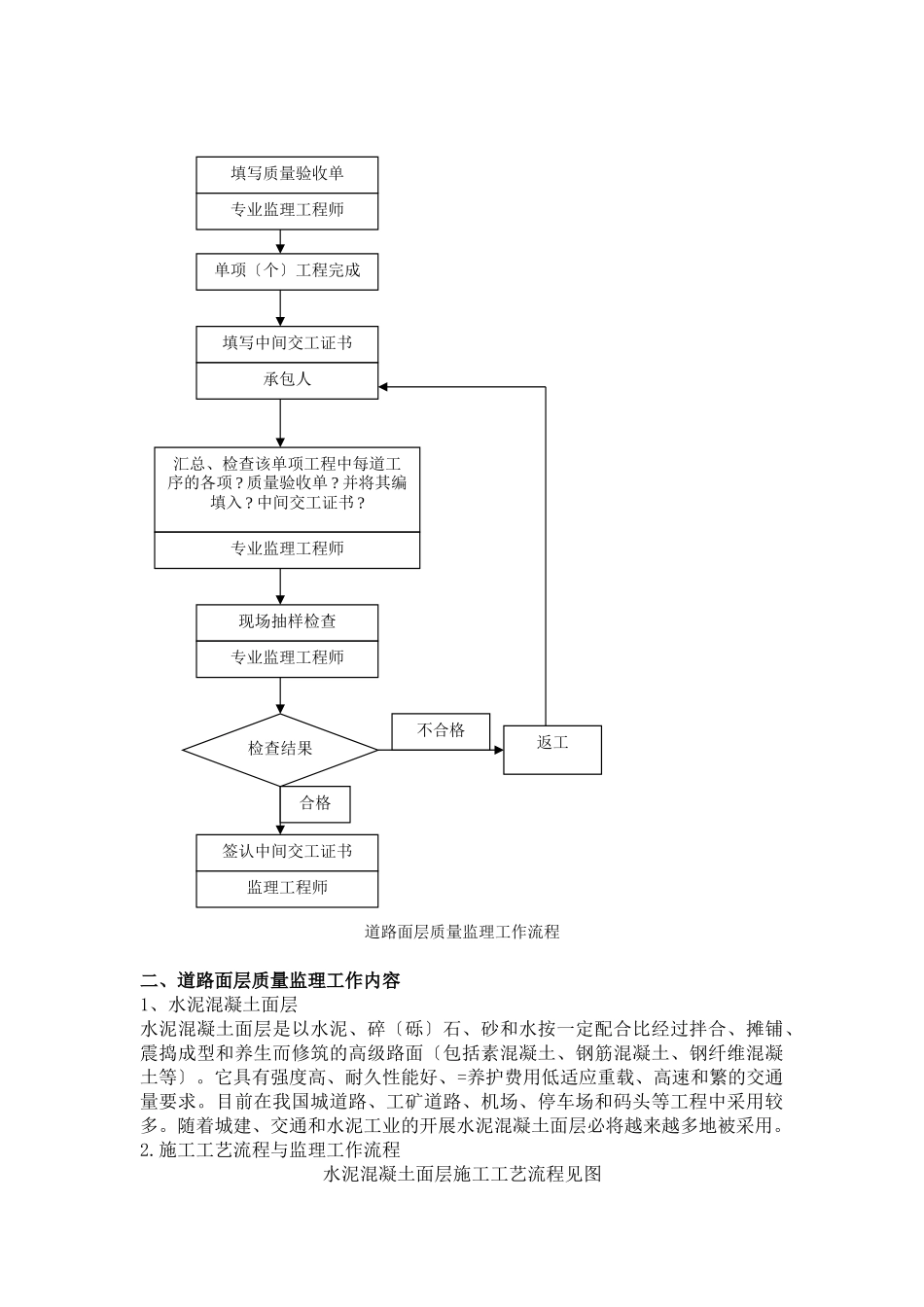

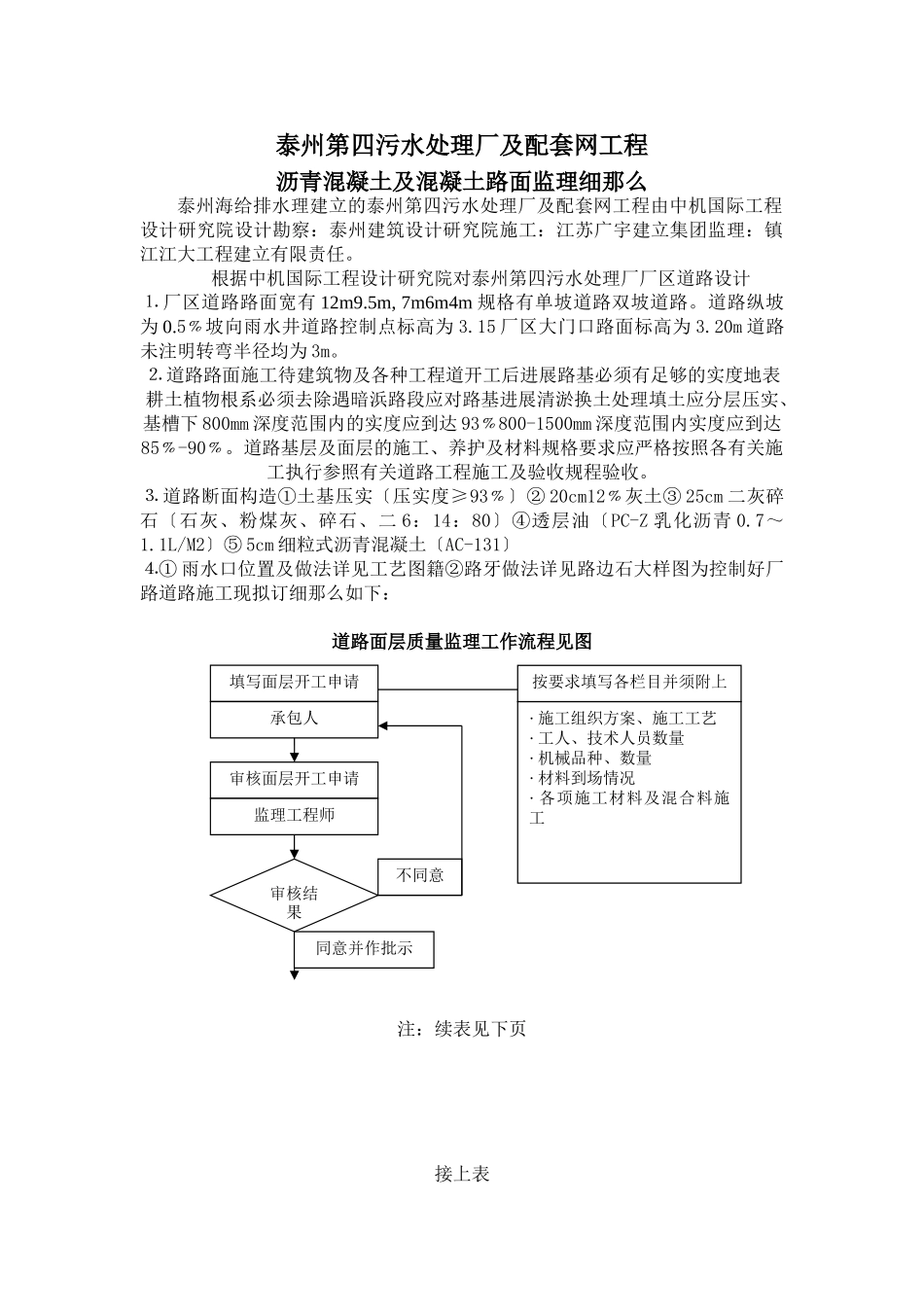

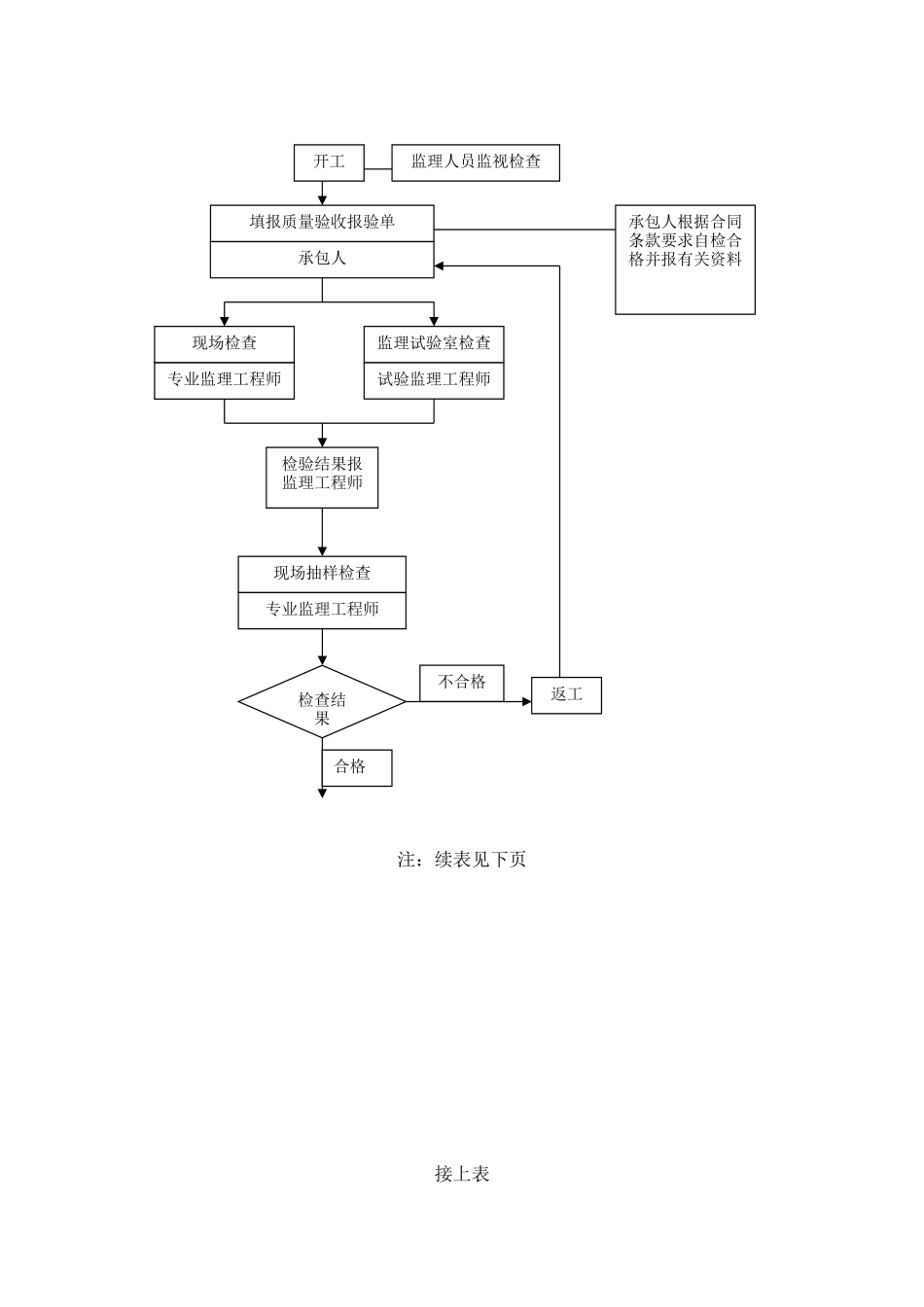

泰州第四污水处理厂及配套网工程沥青混凝土及混凝土路面监理细那么泰州海给排水理建立的泰州第四污水处理厂及配套网工程由中机国际工程设计研究院设计勘察：泰州建筑设计研究院施工：江苏广宇建立集团监理：镇江江大工程建立有限责任。根据中机国际工程设计研究院对泰州第四污水处理厂厂区道路设计⒈厂区道路路面宽有12m9.5m,7m6m4m规格有单坡道路双坡道路。道路纵坡为0.5﹪坡向雨水井道路控制点标高为3.15厂区大门口路面标高为3.20m道路未注明转弯半径均为3m。⒉道路路面施工待建筑物及各种工程道开工后进展路基必须有足够的实度地表耕土植物根系必须去除遇暗浜路段应对路基进展清淤换土处理填土应分层压实、基槽下800mm深度范围内的实度应到达93﹪800-1500mm深度范围内实度应到达85﹪-90﹪。道路基层及面层的施工、养护及材料规格要求应严格按照各有关施工执行参照有关道路工程施工及验收规程验收。⒊道路断面构造①土基压实〔压实度≥93﹪〕②20cm12﹪灰土③25cm二灰碎石〔石灰、粉煤灰、碎石、二6：14：80〕④透层油〔PC-Z乳化沥青0.7～1.1L/M2〕⑤5cm细粒式沥青混凝土〔AC-131〕⒋①雨水口位置及做法详见工艺图籍②路牙做法详见路边石大样图为控制好厂路道路施工现拟订细那么如下：道路面层质量监理工作流程见图注：续表见下页接上表填写面层开工申请承包人审核面层开工申请监理工程师审核结果不同意同意并作批示按要求填写各栏目并须附上·施工组织方案、施工工艺·工人、技术人员数量·机械品种、数量·材料到场情况·各项施工材料及混合料施工注：续表见下页接上表填报质量验收报验单开工承包人现场检查专业监理工程师监理试验室检查试验监理工程师检验结果报监理工程师现场抽样检查专业监理工程师检查结果监理人员监视检查合格承包人根据合同条款要求自检合格并报有关资料返工不合格道路面层质量监理工作流程二、道路面层质量监理工作内容1、水泥混凝土面层水泥混凝土面层是以水泥、碎〔砾〕石、砂和水按一定配合比经过拌合、摊铺、震捣成型和养生而修筑的高级路面〔包括素混凝土、钢筋混凝土、钢纤维混凝土等〕。它具有强度高、耐久性能好、=养护费用低适应重载、高速和繁的交通量要求。目前在我国城道路、工矿道路、机场、停车场和码头等工程中采用较多。随着城建、交通和水泥工业的开展水泥混凝土面层必将越来越多地被采用。2.施工工艺流程与监理工作流程水泥混凝土面层施工工艺流程见图填写质量验收单专业监理工程师单项〔个〕工程完成填写中间交工证书承包人汇总、检查该单项工程中每道工序的各项?质量验收单?并将其编填入?中间交工证书?专业监理工程师现场抽样检查专业监理工程师检查结果签认中间交工证书监理工程师返工不合格合格水泥混凝土面层施工工艺流程b.水泥混凝土面层质量监理工作流程见图3、监理工作要点基层验收模板安装砂垫层摊铺隐蔽检查验收摊铺混凝土震捣〔一〕〔平板震捣器〕全幅拉杠找平震捣〔二〕全幅行夯震捣大耙、木抹找平铁抹子赶光压实拉毛、刷纹、养生切缝、剔缝清缝、灌缝验收材料、机具准备原材料检验混凝土配合比设计混凝土搅拌、运输现场取样作混凝土试件成活器成活拆模刷油确定板块分格、分幅及跳仓顺序测设安装伸缩缝板传力杆、钢筋提出缝板上部补仓水泥混凝土面层质量监理工作流程三、在开工之前监理人员应做好以下各项工作：1监理工程师应根据设计和图纸、技术、规程及技术制定水泥混凝土面层检测模板安装承包人自检双方选择位置混凝土施工配合比检验承包人浇筑混凝土监理旁站检查·按规定频率随机抽样·直顺度及高程合格监理签认·监理按规定频率工程进展抽检·检查虚厚度·检查钢筋：传力杆安放位置震捣作业监理旁站整体抹光监理人员监视控制检查锯缝养生监理旁站检查面层外型检测承包人自检双方选择位置填写面层质量验收报验单承包人填写专业监理工程师签认抽检专业监理工程师审批结果·观察实度·控制模板位置·控制高程、平整度坡度·检查抹面拉毛均匀度·锯缝监理旁站·养生监理检查湿度·按规定频率随机抽样·按设计要求检查各部尺寸·检验强度监理旁站·按规定频率随机抽样合格签认中间交工证书监理工程师返工不合格按规定要...
