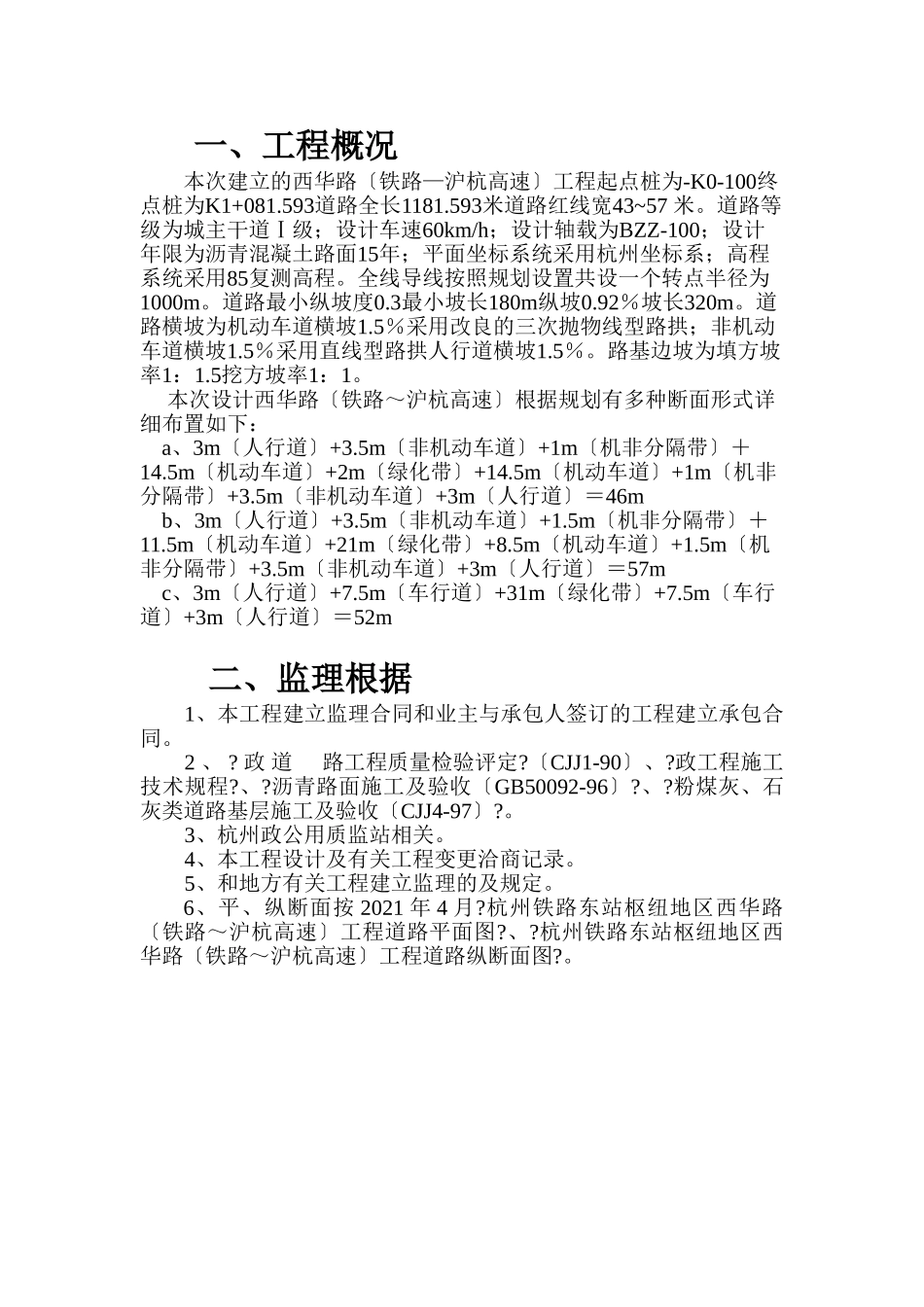

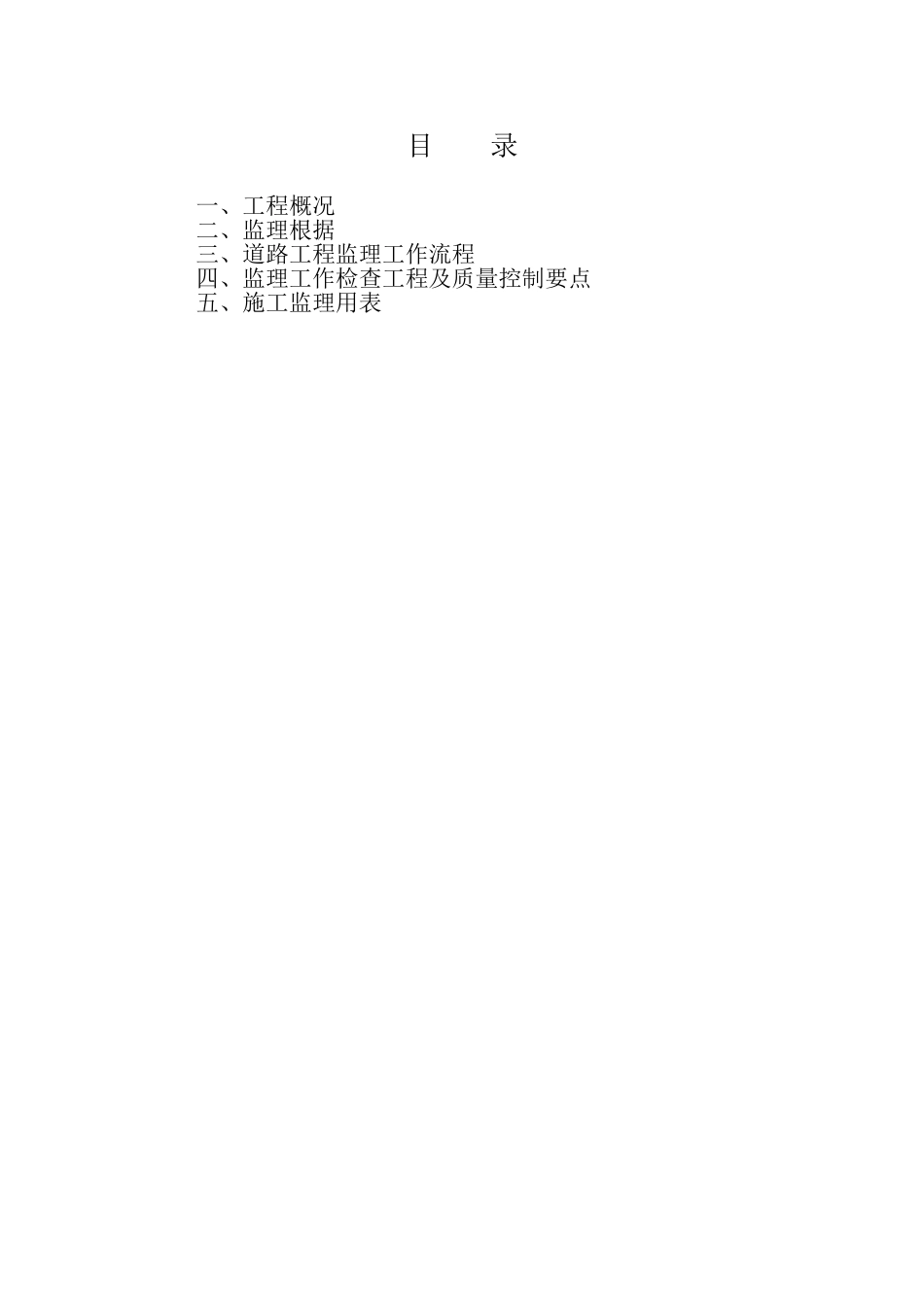

道路工程监理细那么工程工程监理部年月目录一、工程概况二、监理根据三、道路工程监理工作流程四、监理工作检查工程及质量控制要点五、施工监理用表一、工程概况本次建立的西华路〔铁路—沪杭高速〕工程起点桩为-K0-100终点桩为K1+081.593道路全长1181.593米道路红线宽43~57米。道路等级为城主干道Ⅰ级；设计车速60km/h；设计轴载为BZZ-100；设计年限为沥青混凝土路面15年；平面坐标系统采用杭州坐标系；高程系统采用85复测高程。全线导线按照规划设置共设一个转点半径为1000m。道路最小纵坡度0.3最小坡长180m纵坡0.92％坡长320m。道路横坡为机动车道横坡1.5％采用改良的三次抛物线型路拱；非机动车道横坡1.5％采用直线型路拱人行道横坡1.5％。路基边坡为填方坡率1：1.5挖方坡率1：1。本次设计西华路〔铁路～沪杭高速〕根据规划有多种断面形式详细布置如下：a、3m〔人行道〕+3.5m〔非机动车道〕+1m〔机非分隔带〕＋14.5m〔机动车道〕+2m〔绿化带〕+14.5m〔机动车道〕+1m〔机非分隔带〕+3.5m〔非机动车道〕+3m〔人行道〕＝46mb、3m〔人行道〕+3.5m〔非机动车道〕+1.5m〔机非分隔带〕＋11.5m〔机动车道〕+21m〔绿化带〕+8.5m〔机动车道〕+1.5m〔机非分隔带〕+3.5m〔非机动车道〕+3m〔人行道〕＝57mc、3m〔人行道〕+7.5m〔车行道〕+31m〔绿化带〕+7.5m〔车行道〕+3m〔人行道〕＝52m二、监理根据1、本工程建立监理合同和业主与承包人签订的工程建立承包合同。2、?政道路工程质量检验评定?〔CJJ1-90〕、?政工程施工技术规程?、?沥青路面施工及验收〔GB50092-96〕?、?粉煤灰、石灰类道路基层施工及验收〔CJJ4-97〕?。3、杭州政公用质监站相关。4、本工程设计及有关工程变更洽商记录。5、和地方有关工程建立监理的及规定。6、平、纵断面按2021年4月?杭州铁路东站枢纽地区西华路〔铁路～沪杭高速〕工程道路平面图?、?杭州铁路东站枢纽地区西华路〔铁路～沪杭高速〕工程道路纵断面图?。三、道路工程监理工作流程路基施工监理工作流程监理工作内容施工流程填方材料物理指标试验复检填方推土机推平填方材料含水量不合格检验监理旁站含水量检测合格翻松晾晒或洒水每层松铺厚度检查平整监理旁站碾压程序检查压路机碾压合格不合格施工方自检实度合格实度、几何尺寸抽检填写?质量验收单?填报?质量验收单?合格填方路基质量认可放样复核测量放样道路垫层、基层施工监理工作流程监理工作内容施工流程监理审查、审批恢复中线、施工放样监理审查、审批开挖沟槽、标高测量配合比抽检、监理检查混合料拌和、运至工地摊铺、平整松铺厚度检查、监理旁站压路机压实成型实度、承载板〔弯沉〕、无侧限抗压强度、几何尺寸检测监理审批填报?质量验收单?监理验收平侧石铺设沥青路面施工监理工作流程监理工作内容施工流程矿料级配抽查配料、称量矿料级配调整监理检查、审批试拌沥青混合料、油石比调整正式生产沥青混合料监理检查基层清理、路缘石埋设监理旁站做下封层、洒透层沥青摊铺温度、石油比摊铺机摊铺沥青混合料并平整检测松铺系数、监理旁站压路机碾压成型边角修整审查自检及抽查弯沉、厚度检测填报?质量验收单?审批填写?质量验收单?交工验收四、监理工作检查工程及质量控制要点〔一〕路基1、路基施工必须做好测量放样和排水措施并合理安排排水线路严禁排水至路基范围。2、路基挖土严禁超挖应注意预留沉降高度。3、路基填土时需挖除表层原耕植土和建筑垃圾松铺并分层碾压层厚不大于30厘米。4、路基填土不得使用腐植土、生活垃圾土、淤泥等不良土并不含草、树根等杂物大的土块〔>10厘米〕应打碎填土前不得有积水。5、先后施工段应按1：1坡度分层留台阶。6、地下线的顶填土厚度>30厘米时方可上压路机沟槽、检查井、雨水口周围的回填土应在对称的两侧同时均匀分层回填压〔夯〕实。7、填土经碾压夯实后不得有翻浆“弹簧〞现象。8、路基土压实度每层一组〔3点〕/1000平方米必须符合有关。〔实度试验〕9、路床不得有翻浆、弹簧、起波、波浪、积水等现象。10、用12—15吨压路机碾压后轮迹深度不得大于5毫米。11、路基工程完工后施工进展全道路中心线、标高、横断面、附属构造和地下线的位置及标高的开工测量监理应...
