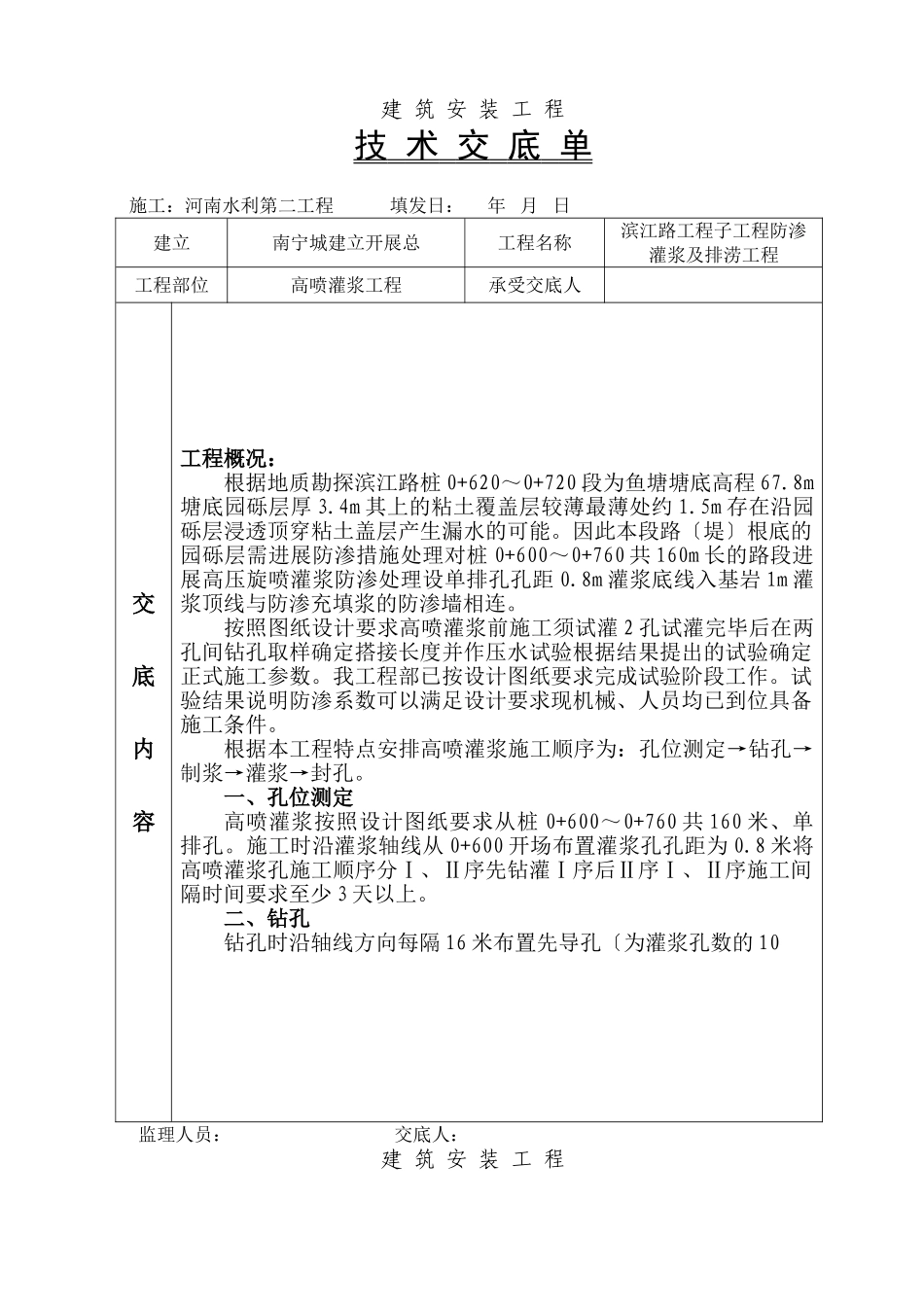

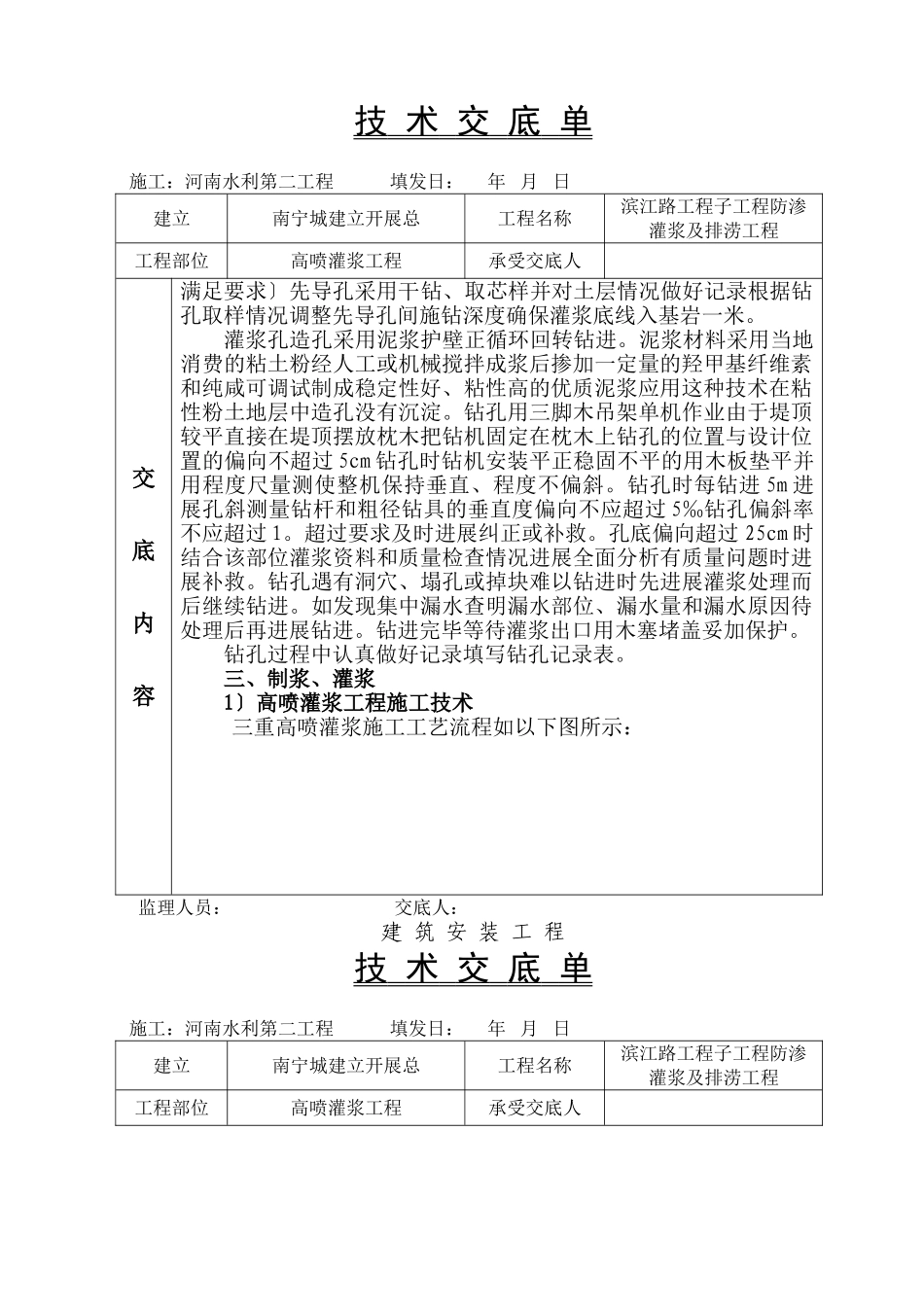

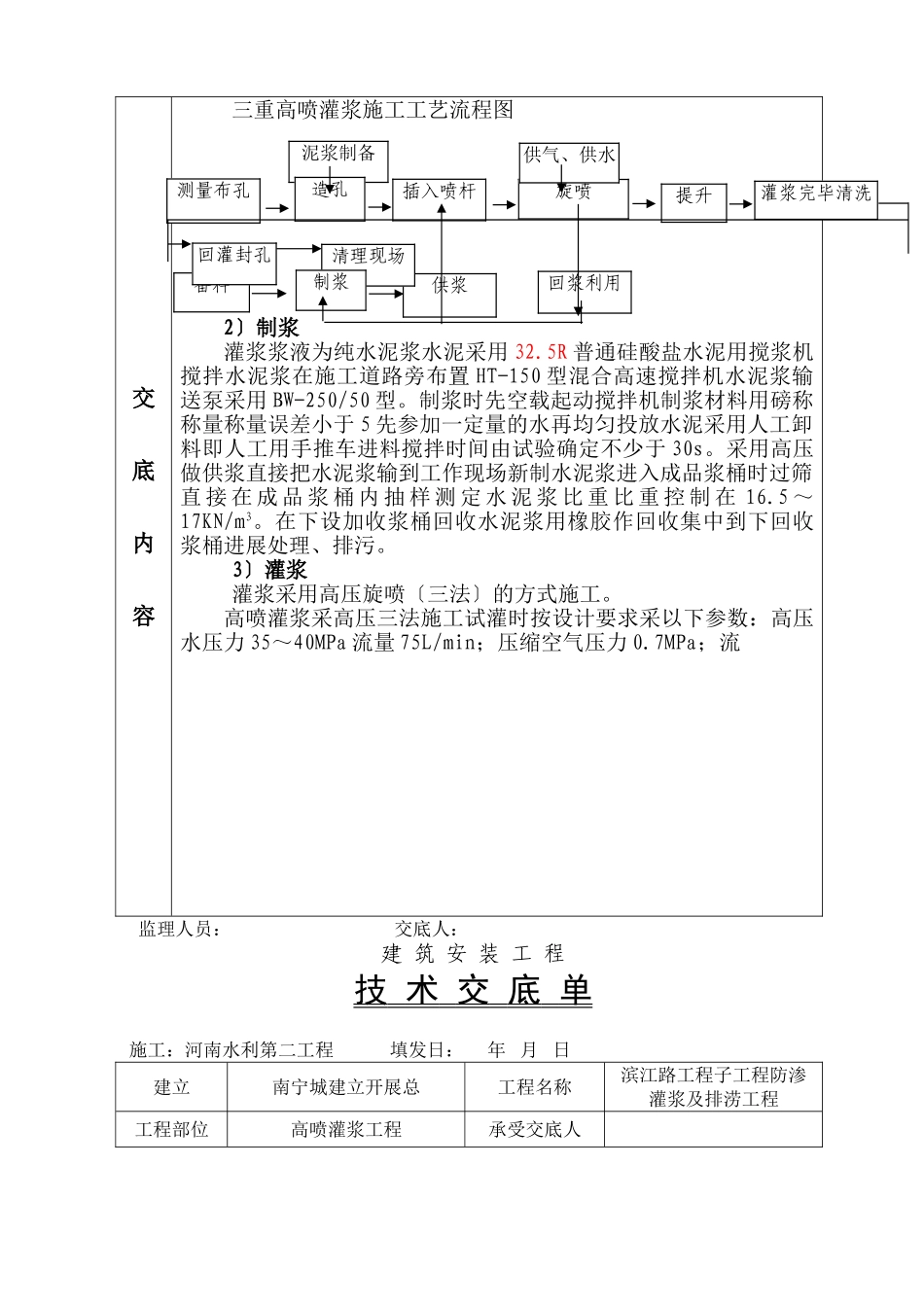

建筑安装工程技术交底单施工：河南水利第二工程填发日：年月日建立南宁城建立开展总工程名称滨江路工程子工程防渗灌浆及排涝工程工程部位高喷灌浆工程承受交底人交底内容工程概况：根据地质勘探滨江路桩0+620～0+720段为鱼塘塘底高程67.8m塘底园砾层厚3.4m其上的粘土覆盖层较薄最薄处约1.5m存在沿园砾层浸透顶穿粘土盖层产生漏水的可能。因此本段路〔堤〕根底的园砾层需进展防渗措施处理对桩0+600～0+760共160m长的路段进展高压旋喷灌浆防渗处理设单排孔孔距0.8m灌浆底线入基岩1m灌浆顶线与防渗充填浆的防渗墙相连。按照图纸设计要求高喷灌浆前施工须试灌2孔试灌完毕后在两孔间钻孔取样确定搭接长度并作压水试验根据结果提出的试验确定正式施工参数。我工程部已按设计图纸要求完成试验阶段工作。试验结果说明防渗系数可以满足设计要求现机械、人员均已到位具备施工条件。根据本工程特点安排高喷灌浆施工顺序为：孔位测定→钻孔→制浆→灌浆→封孔。一、孔位测定高喷灌浆按照设计图纸要求从桩0+600～0+760共160米、单排孔。施工时沿灌浆轴线从0+600开场布置灌浆孔孔距为0.8米将高喷灌浆孔施工顺序分Ⅰ、Ⅱ序先钻灌Ⅰ序后Ⅱ序Ⅰ、Ⅱ序施工间隔时间要求至少3天以上。二、钻孔钻孔时沿轴线方向每隔16米布置先导孔〔为灌浆孔数的10监理人员：交底人：建筑安装工程技术交底单施工：河南水利第二工程填发日：年月日建立南宁城建立开展总工程名称滨江路工程子工程防渗灌浆及排涝工程工程部位高喷灌浆工程承受交底人交底内容满足要求〕先导孔采用干钻、取芯样并对土层情况做好记录根据钻孔取样情况调整先导孔间施钻深度确保灌浆底线入基岩一米。灌浆孔造孔采用泥浆护壁正循环回转钻进。泥浆材料采用当地消费的粘土粉经人工或机械搅拌成浆后掺加一定量的羟甲基纤维素和纯咸可调试制成稳定性好、粘性高的优质泥浆应用这种技术在粘性粉土地层中造孔没有沉淀。钻孔用三脚木吊架单机作业由于堤顶较平直接在堤顶摆放枕木把钻机固定在枕木上钻孔的位置与设计位置的偏向不超过5cm钻孔时钻机安装平正稳固不平的用木板垫平并用程度尺量测使整机保持垂直、程度不偏斜。钻孔时每钻进5m进展孔斜测量钻杆和粗径钻具的垂直度偏向不应超过5‰钻孔偏斜率不应超过1。超过要求及时进展纠正或补救。孔底偏向超过25cm时结合该部位灌浆资料和质量检查情况进展全面分析有质量问题时进展补救。钻孔遇有洞穴、塌孔或掉块难以钻进时先进展灌浆处理而后继续钻进。如发现集中漏水查明漏水部位、漏水量和漏水原因待处理后再进展钻进。钻进完毕等待灌浆出口用木塞堵盖妥加保护。钻孔过程中认真做好记录填写钻孔记录表。三、制浆、灌浆1〕高喷灌浆工程施工技术三重高喷灌浆施工工艺流程如以下图所示：监理人员：交底人：建筑安装工程技术交底单施工：河南水利第二工程填发日：年月日建立南宁城建立开展总工程名称滨江路工程子工程防渗灌浆及排涝工程工程部位高喷灌浆工程承受交底人交底内容三重高喷灌浆施工工艺流程图2〕制浆灌浆浆液为纯水泥浆水泥采用32.5R普通硅酸盐水泥用搅浆机搅拌水泥浆在施工道路旁布置HT-150型混合高速搅拌机水泥浆输送泵采用BW-250/50型。制浆时先空载起动搅拌机制浆材料用磅称称量称量误差小于5先参加一定量的水再均匀投放水泥采用人工卸料即人工用手推车进料搅拌时间由试验确定不少于30s。采用高压做供浆直接把水泥浆输到工作现场新制水泥浆进入成品浆桶时过筛直接在成品浆桶内抽样测定水泥浆比重比重控制在16.5～17KN/m3。在下设加收浆桶回收水泥浆用橡胶作回收集中到下回收浆桶进展处理、排污。3〕灌浆灌浆采用高压旋喷〔三法〕的方式施工。高喷灌浆采高压三法施工试灌时按设计要求采以下参数：高压水压力35～40MPa流量75L/min；压缩空气压力0.7MPa；流监理人员：交底人：建筑安装工程技术交底单施工：河南水利第二工程填发日：年月日建立南宁城建立开展总工程名称滨江路工程子工程防渗灌浆及排涝工程工程部位高喷灌浆工程承受交底人泥浆制备测量布孔造孔插入喷杆旋喷供气、供水提升灌浆完毕清洗供浆备料清理现场制浆回灌封孔回浆利用交底内容量800～1500L/min；水泥浆压力1MPa流量80L/min比重...
