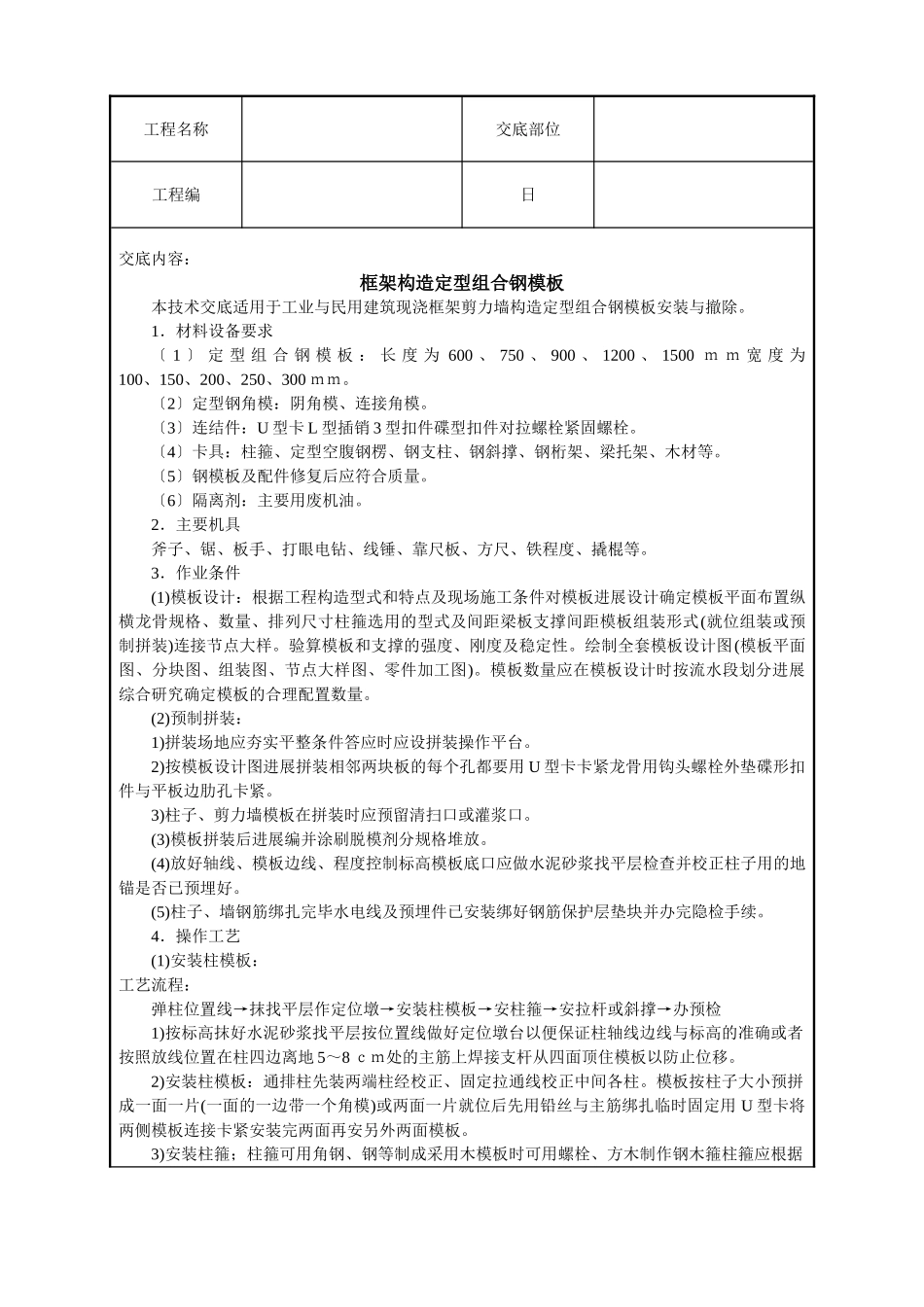

工程名称交底部位工程编日交底内容：框架构造定型组合钢模板本技术交底适用于工业与民用建筑现浇框架剪力墙构造定型组合钢模板安装与撤除。1．材料设备要求〔1〕定型组合钢模板：长度为600、750、900、1200、1500ｍｍ宽度为100、150、200、250、300ｍｍ。〔2〕定型钢角模：阴角模、连接角模。〔3〕连结件：U型卡L型插销3型扣件碟型扣件对拉螺栓紧固螺栓。〔4〕卡具：柱箍、定型空腹钢楞、钢支柱、钢斜撑、钢桁架、梁托架、木材等。〔5〕钢模板及配件修复后应符合质量。〔6〕隔离剂：主要用废机油。2．主要机具斧子、锯、板手、打眼电钻、线锤、靠尺板、方尺、铁程度、撬棍等。3．作业条件(1)模板设计：根据工程构造型式和特点及现场施工条件对模板进展设计确定模板平面布置纵横龙骨规格、数量、排列尺寸柱箍选用的型式及间距梁板支撑间距模板组装形式(就位组装或预制拼装)连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图、零件加工图)。模板数量应在模板设计时按流水段划分进展综合研究确定模板的合理配置数量。(2)预制拼装：1)拼装场地应夯实平整条件答应时应设拼装操作平台。2)按模板设计图进展拼装相邻两块板的每个孔都要用U型卡卡紧龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。3)柱子、剪力墙模板在拼装时应预留清扫口或灌浆口。(3)模板拼装后进展编并涂刷脱模剂分规格堆放。(4)放好轴线、模板边线、程度控制标高模板底口应做水泥砂浆找平层检查并校正柱子用的地锚是否已预埋好。(5)柱子、墙钢筋绑扎完毕水电线及预埋件已安装绑好钢筋保护层垫块并办完隐检手续。4．操作工艺(1)安装柱模板：工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检1)按标高抹好水泥砂浆找平层按位置线做好定位墩台以便保证柱轴线边线与标高的准确或者按照放线位置在柱四边离地5～8ｃｍ处的主筋上焊接支杆从四面顶住模板以防止位移。2)安装柱模板：通排柱先装两端柱经校正、固定拉通线校正中间各柱。模板按柱子大小预拼成一面一片(一面的一边带一个角模)或两面一片就位后先用铅丝与主筋绑扎临时固定用U型卡将两侧模板连接卡紧安装完两面再安另外两面模板。3)安装柱箍；柱箍可用角钢、钢等制成采用木模板时可用螺栓、方木制作钢木箍柱箍应根据工程名称交底部位工程编日柱模尺寸、侧压力大小在模板设计中确定柱箍尺寸间距。4)安装柱模的拉杆或斜撑。柱模每边设2根拉杆固定于事先预埋在楼板内的钢筋环上用经纬仪控制用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45度预埋的钢筋环与柱间隔宜为3／4柱高。5)将柱模内清理干净封闭清理口柱模预检。(2)安装剪力墙模板：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检1)按位置线安装门洞模板下预埋件或木砖。2)把预先拼装好的一面模板按位置线就位然后安装拉杆或斜撑安塑料套和穿墙螺栓穿墙螺栓规格和间距在模板设计时应明确规定。3)清扫墙面杂物再安另一侧模板调整斜撑(拉杆)使模板垂直后拧紧穿墙螺栓。4)模板安装完毕后检查一遍扣件螺栓是否紧固模板拼缝及下口是否严办完预检手续。(3)安装梁模板：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检1)柱子拆模后在混凝土上弹出轴线和程度线。2)安装梁钢支柱之前(如为底地面必须夯实)支柱下垫通长脚手板。一般梁支柱采用单排当梁截面较大时可采用双排或多排支柱的间距应由模板设计规定一般情况下间距以60～100厘米为宜。支柱上面垫10×10厘米方木支柱加剪力撑和程度拉杆。离地50厘米设一道以上每隔2米设一道。3)按设计标高调整支柱的标高然后安装梁底板并拉线找直梁底板应起拱当梁跨度等于及大于4米时梁底板按设计要求起拱。如设计无要求时起拱高度宜为1／1000～3／1000。4)绑扎梁钢筋经检查合格后隐检并去除杂物安装侧模板把两侧模板与底板用U型卡联接。5)用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定一般情况下宜为75厘米梁模板上口用定型卡子固定。当梁高超过60厘米时加穿梁螺栓加固。6)安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干...
