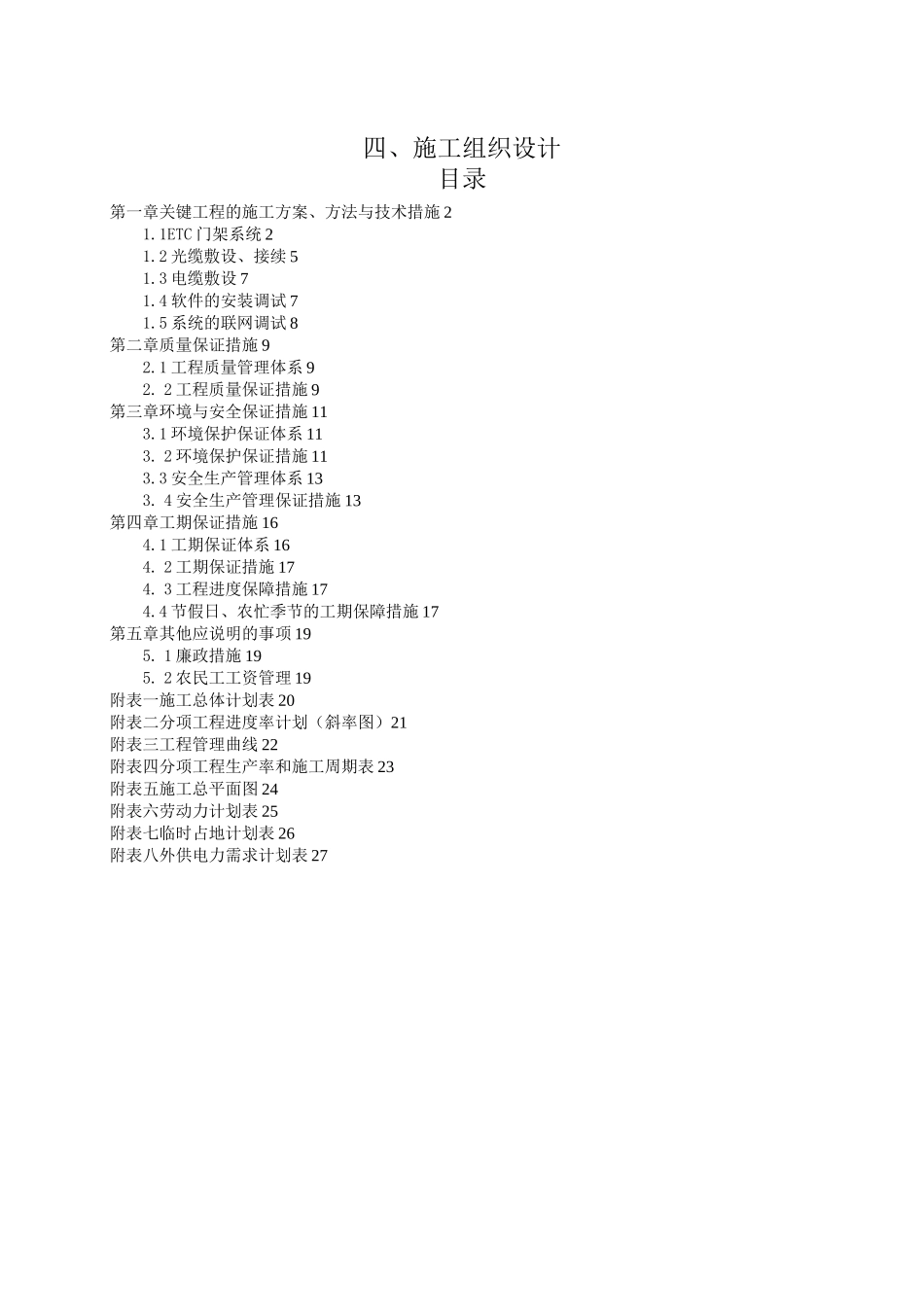

四、施工组织设计目录第一章关键工程的施工方案、方法与技术措施21.1ETC门架系统21.2光缆敷设、接续51.3电缆敷设71.4软件的安装调试71.5系统的联网调试8第二章质量保证措施92.1工程质量管理体系92.2工程质量保证措施9第三章环境与安全保证措施113.1环境保护保证体系113.2环境保护保证措施113.3安全生产管理体系133.4安全生产管理保证措施13第四章工期保证措施164.1工期保证体系164.2工期保证措施174.3工程进度保障措施174.4节假日、农忙季节的工期保障措施17第五章其他应说明的事项195.1廉政措施195.2农民工工资管理19附表一施工总体计划表20附表二分项工程进度率计划（斜率图）21附表三工程管理曲线22附表四分项工程生产率和施工周期表23附表五施工总平面图24附表六劳动力计划表25附表七临时占地计划表26附表八外供电力需求计划表27第一章关键工程的施工方案、方法与技术措施1.1ETC门架系统车牌识别设备施工施工工序：人员、工具］准备一电力缆、信号缆、视频缆敷设一配电柜（盘）安装、连接一材料_车牌识别系统设备立柱安装一摄像机安装一解码器安装一图像传输控制器安装一设备连接一测试及施工记录摄像机施工施工工序：人员'工具A准备一电力缆、信号缆、视频缆敷设一配电柜（盘）安装、连接一材料-摄像机立柱安装一云台安装一摄像机安装一解码器安装一图像传输控制器安装一设备连接一测试及施工记录服务器设备安装服务器施工工序：现场施工条件勘测-设备采购-设备上架-操作系统安装-线路连接-系统调试-系统试运行-系统验收针对客户项目的设计和实施需求，安装实施项目大致可分为以下阶段1、考察、咨询、方案设计主要完成以下工作：客户安装现场环境考察客户需求沟通，并提供安装、调试及系统架构相关技术咨询项目实施技术方案撰写实施方案完善并提交客户审核提交现场环境需求书和整改建议2、实施准备针对项目实施所用到的工具、设备、介质和其他资源进行检测，确保完好可用完成初步的实施、维护、使用及测试验收文档模板3、到货交付完成内部货物入库，销售、出库、运输流程协调人员进行现场货物交接和签收对交付中产生的问题进行记录，并尽快积极解决，达到合同要求4、服务器安装、调试项目经理跟踪项目执行和服务质量监控相关现场人员对到场设备拆除包装上架对现场环境进行复查检测，已确认符合安装规范要求协同工作进行拓扑连接、上电验机按客户规划要求和实施方案指导进行硬件、软件安装调试项目组成员共同处理安装调试时发生的异常情况责任人对实施、维护、使用及测试验收文档进行最终的完善物流负责人对运输、拆箱安装现场环境进行清理和复原以太网交换机安装1、安装交换机到机架(1)检查包装内的设备是否完整。(2)安装到机架卡轨。2、电源安装(1)将电源线接入交换机电源端子，如右图指示，接入24伏直流电源。至少接入一组24V直流电源。(2)连接电源:正极接到1和5接线柱，负极接到3接线柱。(3)如果只连接单路电源，并且故障触点也同时连接，请将1和5接线柱短接,否则，故障指示灯亮，有故障报警输出。(4)故障触点:交换机发生故障时，故障触点输出故障信息.2和4接线柱输出故障信息。3、网络连接(1)将带有SC设备的尾纤接入SC光口。(2)各交换机之间通过单模光纤连接组环，设置各自的IP地址和子网掩码等等基本参数之后，任选一台交换机做为冗余管理器交换机上面的RM开关从0拨为1；注意：一个环上只能有一个拨为1，其余都为0；4、设备初始化与IP地址分配通过便携式计算机MSWINDOWS附件中的“超级终端”通过RS232C口对交换机进行设备初始化设置和IP地址的分配ETC门架安装施工流程为：施工准备一支架及横梁安装一门架设备安装一设备接线一调试安装施工方法及施工工艺(1).施工准备①•清理基础，复测各螺栓孔距，并对其进行清污处理。②•准备吊车、撬棍、棕绳等吊装用工具。(2).立柱及横梁组立①•设立防护标志，依现场实际情况确定组立顺序，以利吊车及人工作业。②•复测构架各基础面标高是否满足设计要求，两基础的标高差不超过0—10mm。③•核实预埋螺检尺寸及立柱底座螺孔尺寸，允许误差为±2mm,检查预埋螺栓露出基础面高度是否符合要求。④•立柱和横梁运到安装位置附近，并按...
