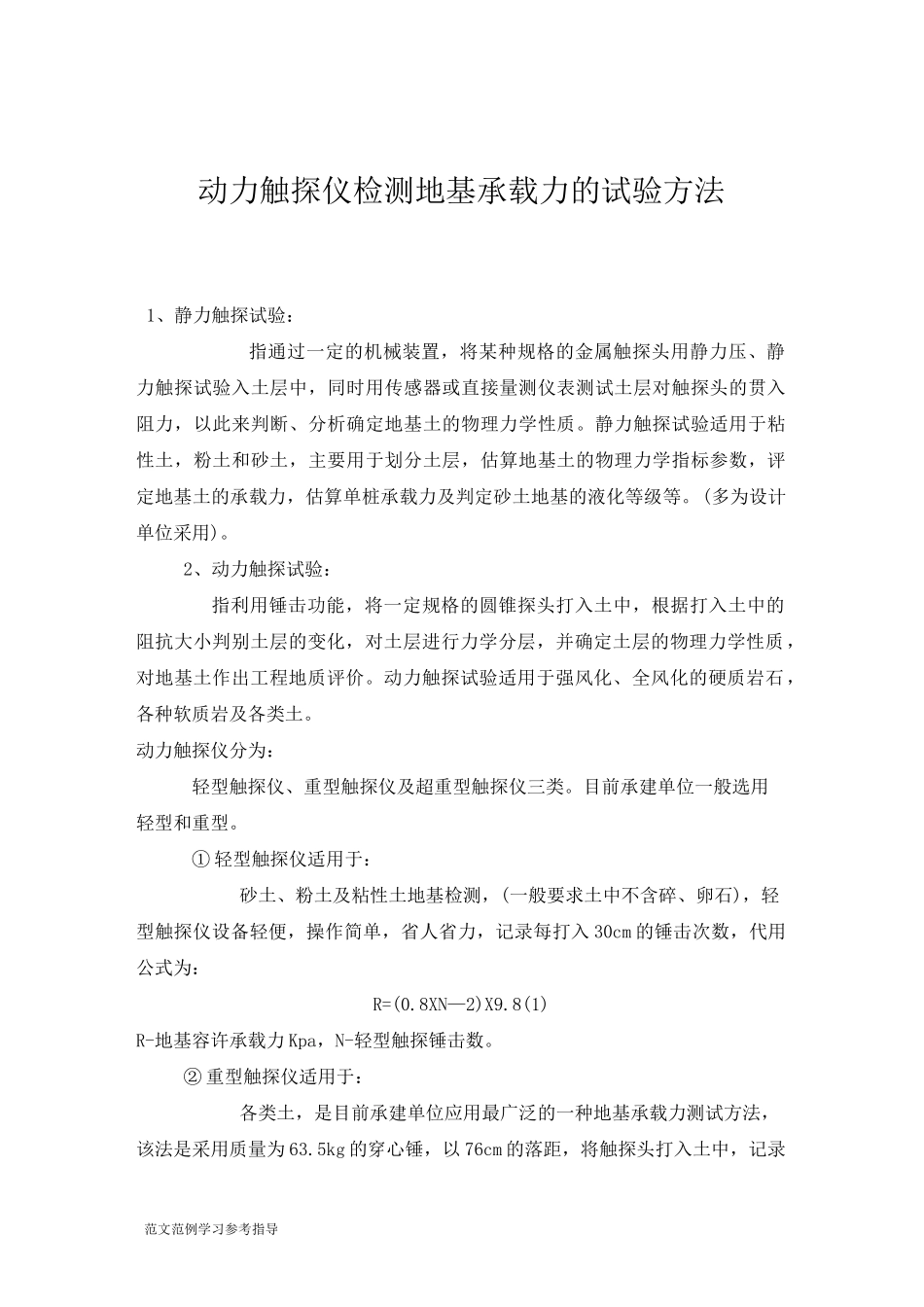

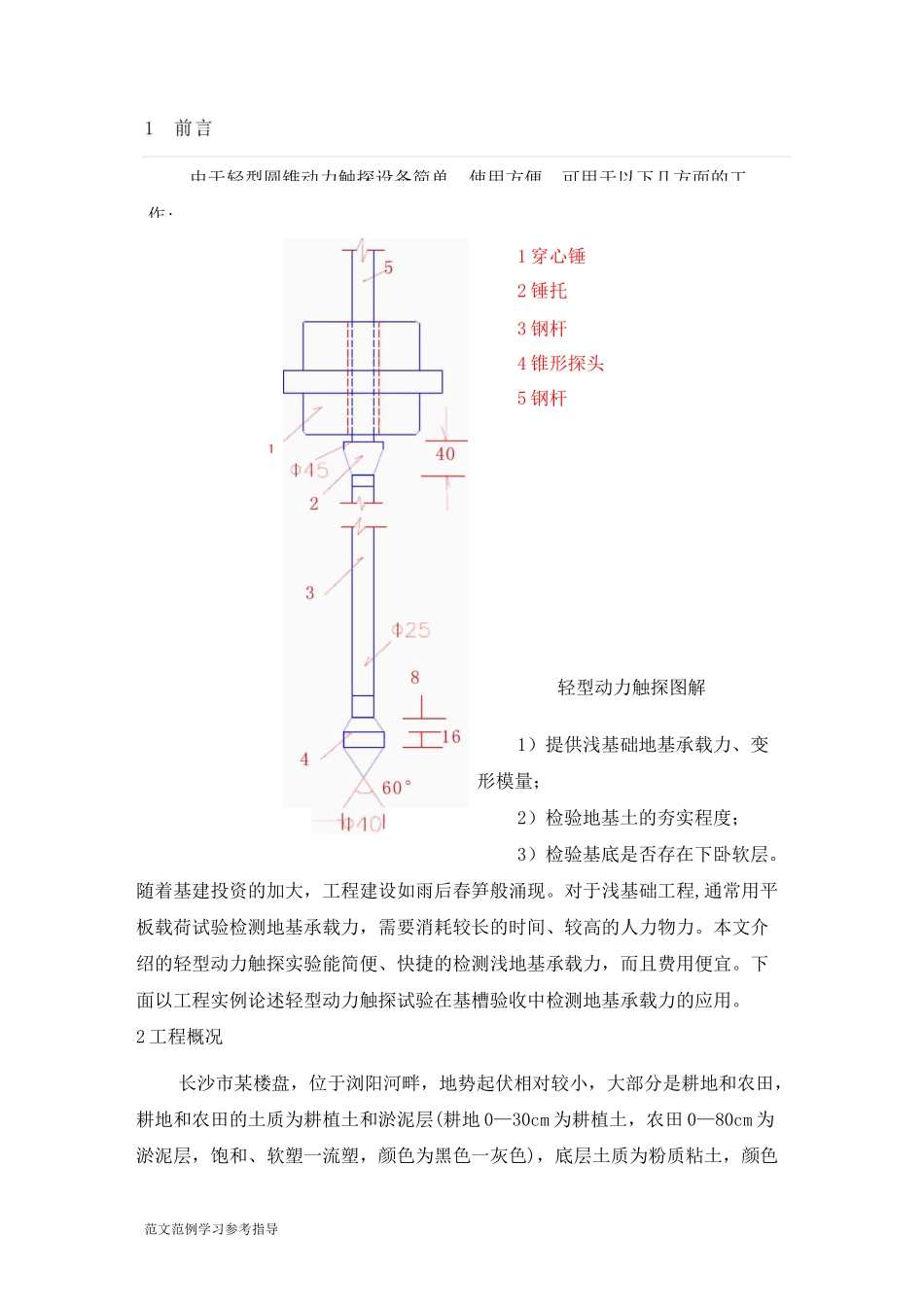

范文范例学习参考指导动力触探仪检测地基承载力的试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。(多为设计单位采用)。2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。目前承建单位一般选用轻型和重型。①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石)，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为：R=(0.8XN—2)X9.8(1)R-地基容许承载力Kpa，N-轻型触探锤击数。②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录word...专业技术行业资料范文范例学习参考指导打入10cm的锤击数，代用公式为：作:范文范例学习参考指导1穿心锤2锤托3钢杆4锥形探头5钢杆轻型动力触探图解1）提供浅基础地基承载力、变形模量；2）检验地基土的夯实程度；3）检验基底是否存在下卧软层。随着基建投资的加大，工程建设如雨后春笋般涌现。对于浅基础工程,通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。2工程概况长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0—30cm为耕植土，农田0—80cm为淤泥层，饱和、软塑一流塑，颜色为黑色一灰色)，底层土质为粉质粘土，颜色由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工1word...专业技术行业资料范文范例学习参考指导为灰色、硬塑。3轻型动力触探检测方法3.1设备轻型圆锥动力触探设备。3.2试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2.0cm，使其自由下落。在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10),在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。3.3检测结果工地现场基槽已开挖到持力层粉质粘土，通过现场随机选点触探，该楼盘第61栋和57栋的轻型圆锥动力触探结果如表1所示：由于第57栋基槽开挖以后遭雨水浸泡，地基承载力明显受到影响，特别是面层(0—30cm)偏低严重，必须挖掉被雨水浸泡部分以后该地层方可作为持力层。4资料整理及成果应用4.1资料整理(1)每完成一次轻型触探后，在现场及时核对所记录的锤击数及深度是否有错漏，并结合其它勘探资料，综合研究分析，去掉不合理的特异值。(2)轻型触探不考虑杆长修正，根据每贯入30cm所需的锤击数绘制N10—h曲线图。(3)进行土层力学分层，根据N10—h曲线，考虑触探的临界深度及界面效范文范例学习参考指导应，即“超前”和“滞后”影响，一般触探曲线由软层进到硬层时，则分层界线定在软层最后一个小值点以下2—3倍探头直径处，由硬层进入软层时，则分层界线定在软层第一个小值点以上2—3倍探头直径处。(4)删除个别异常值，临界深度影响值、超前和滞后影响范围值，按下式计算每层实测击数的算术平均值：N10=EN10/no式中：N10为平均击数；N10为第i个实测值；n为参...
