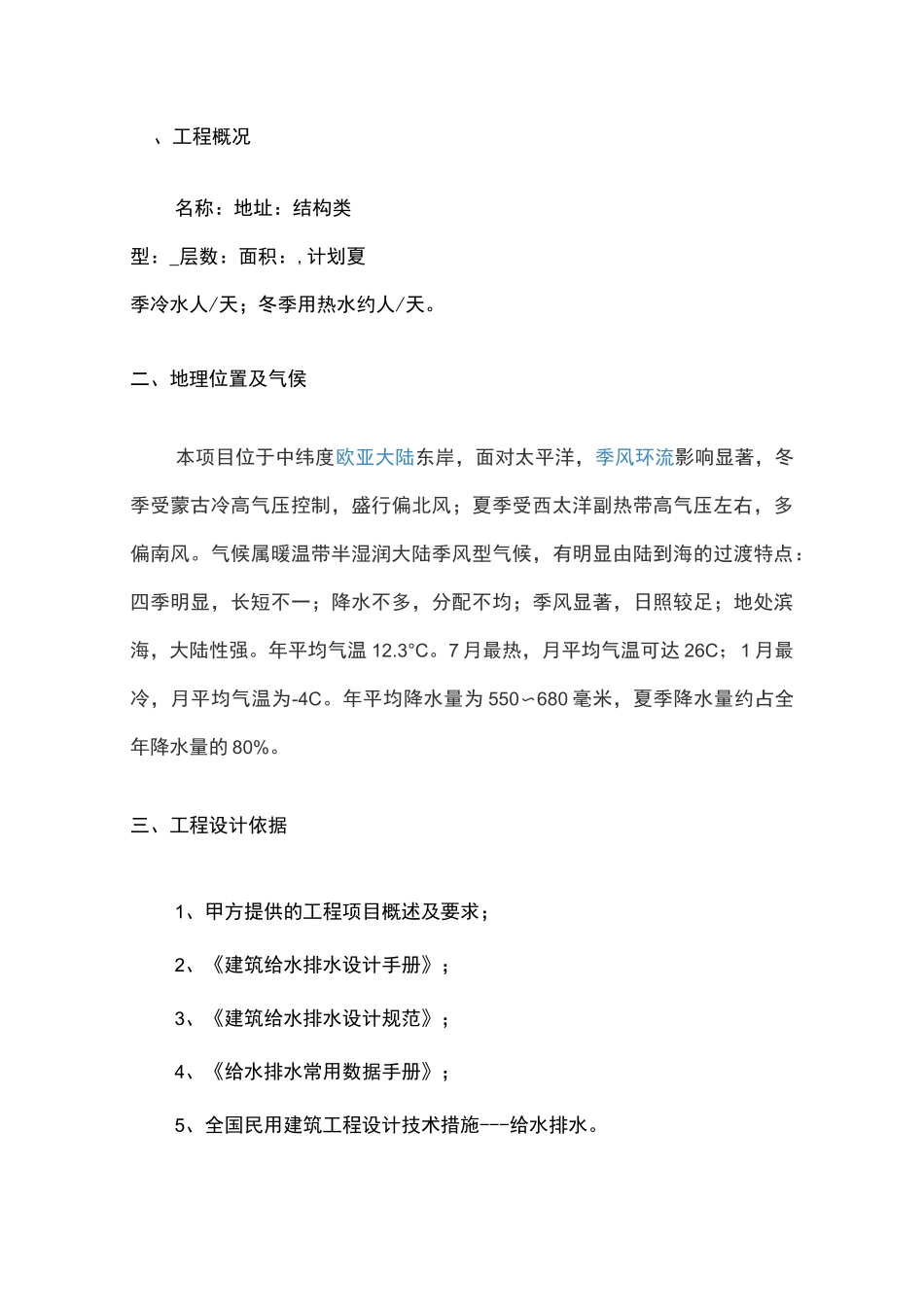

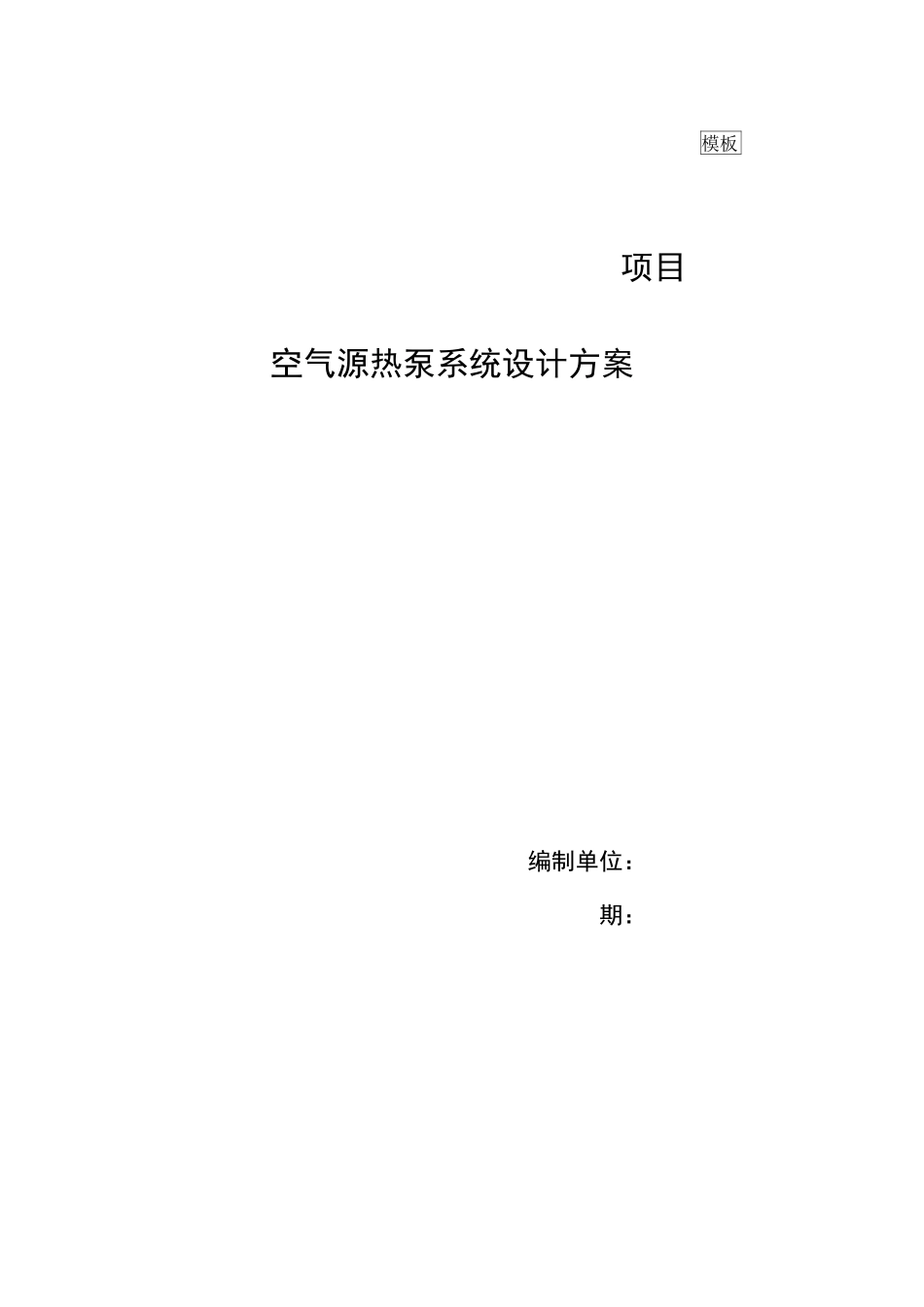

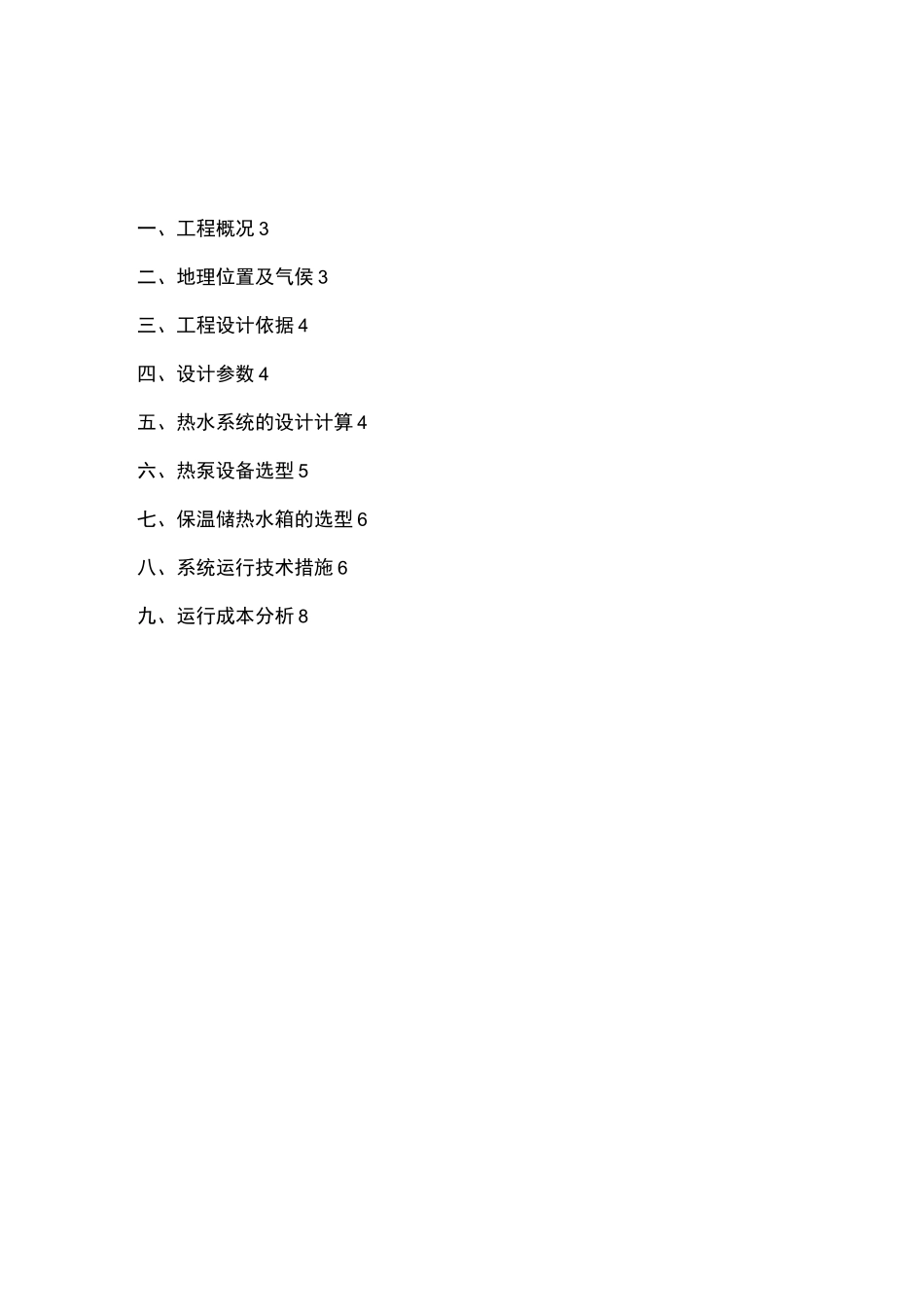

模板项目空气源热泵系统设计方案编制单位：期：一、工程概况3二、地理位置及气侯3三、工程设计依据4四、设计参数4五、热水系统的设计计算4六、热泵设备选型5七、保温储热水箱的选型6八、系统运行技术措施6九、运行成本分析8、工程概况名称：地址：结构类型：_层数：面积：,计划夏季冷水人/天；冬季用热水约人/天。二、地理位置及气侯本项目位于中纬度欧亚大陆东岸，面对太平洋，季风环流影响显著，冬季受蒙古冷高气压控制，盛行偏北风；夏季受西太洋副热带高气压左右，多偏南风。气候属暖温带半湿润大陆季风型气候，有明显由陆到海的过渡特点：四季明显，长短不一；降水不多，分配不均；季风显著，日照较足；地处滨海，大陆性强。年平均气温12.3°C。7月最热，月平均气温可达26C；1月最冷，月平均气温为-4C。年平均降水量为550〜680毫米，夏季降水量约占全年降水量的80%。三、工程设计依据1、甲方提供的工程项目概述及要求；2、《建筑给水排水设计手册》；3、《建筑给水排水设计规范》；4、《给水排水常用数据手册》；5、全国民用建筑工程设计技术措施---给水排水。四、设计参数1、夏季冷水的供水温度：7°C;冷水的回水温度：12C。2、冬季热水的供水温度：55C;热水的回水温度：45C。3、全年平均冷水温度为15C。4、用水量，每天需要55C热水10*50L/=_To五、热水系统的设计计算1、根据《建筑给水排水设计规范》GB50015-2003①全天耗热量计算：夏季1kcal/kg.CX0.5吨X(_C-_C)1031.05=KW；冬季：1kcal/kg.CX_吨X(55-501031.05=KW；春秋季：1kcal/kg.CX0.5吨X(55-1501031.05二_KW；②小时耗热量计算：热泵每天运行时间不超过24小时，从节约投资和经济运行最合理考虑，在冬季不利天气下，我们计算按照每天最长18小时计算。因此每小时耗热量为：KW/h=KW/h六、热泵设备选型根据工程项目的实际情况选择空气能热泵热水机组提供热水。1、热水耗热量为：；2、型空气源热泵热水机组技术参数表。额定工况：空气干球温度为25°C，湿球温度19.5°C。3、根据“”型空气源热泵热水机组在国家首家模拟环境实验室的模拟检测：在冬季环境温度5°C条件下，单台“”型空气源热泵热水机组的额定输出功率为KW.在春秋环境温度15C条件下，单台“”型空气源热泵热水机组的额定输出功率为KW.在夏季环境温度30C条件下，单台“”型空气源热泵热水机组的额定输出功率为KW.4、根据空气源热泵热水机组在冬季环境温度5°C条件的不利工况下，满足热水工程要求热泵热水机组冬季全天运行时间为小时。KW/h4-KW=台故采用1台“”型空气源热泵热水机组，极端气温下可采用辅助加热设备。在春秋季根据空气源热泵热水机组在平均工况（平均气温15°C）下，满足热水工程要求KW4KW=h,因此热泵热水机组春秋平均全天运行时间为小时。在夏季根据空气源热泵热水机组在气温28C下，满足热水工程要求KW4KW=h,因此热泵热水机组夏季平均全天运行时间为小时。七、保温储热水箱的选型系统需要的保温水箱。因此根据设计用水量，需要一只蓄热不锈钢保温水箱。八、系统运行技术措施不锈钢保温水箱的进水控制。冷水给水管可以通过进口电磁阀控制补水，该阀受干水位控制仪和温度控制仪双重控制。水位仪设两点，低水位1点，高水位2点。水位仪测试液位位于低水位且中部温度探头为高温时，电磁阀开启，补水至高水位2点或中部温度探头探测到混合水温低于设定时，无论水位有没有补到高水位2点，关闭电磁阀。进水控制优点：保证供热水系统不会因供水量不足而断水，影响用户用水。保证用户用水水温不受影响。空气源热泵热水机组的运行控制空气源热泵热水机组的运行根据水温和水流双重控制，当温感器判定循环管路或不锈钢储热水箱的水温低于400C时，并且循环管道中有水流经过，启动运行，达到550C时或水流停止时停止运行。空气源热泵热水机组的运行控制优点：保证机组不会因为水流过小，换热不充分而导致机组压缩机进气温度过高，机组过热保护。控制机组不频繁的启停，保护机组的寿命。控制系统的特点空气源热泵热水机组的运行实现无人值守，全自动运行。热水系统的水泵和阀门，实现联动，达到系统全自动运行。减少系统的管理难度。热水系统达到节能运行的目的...
