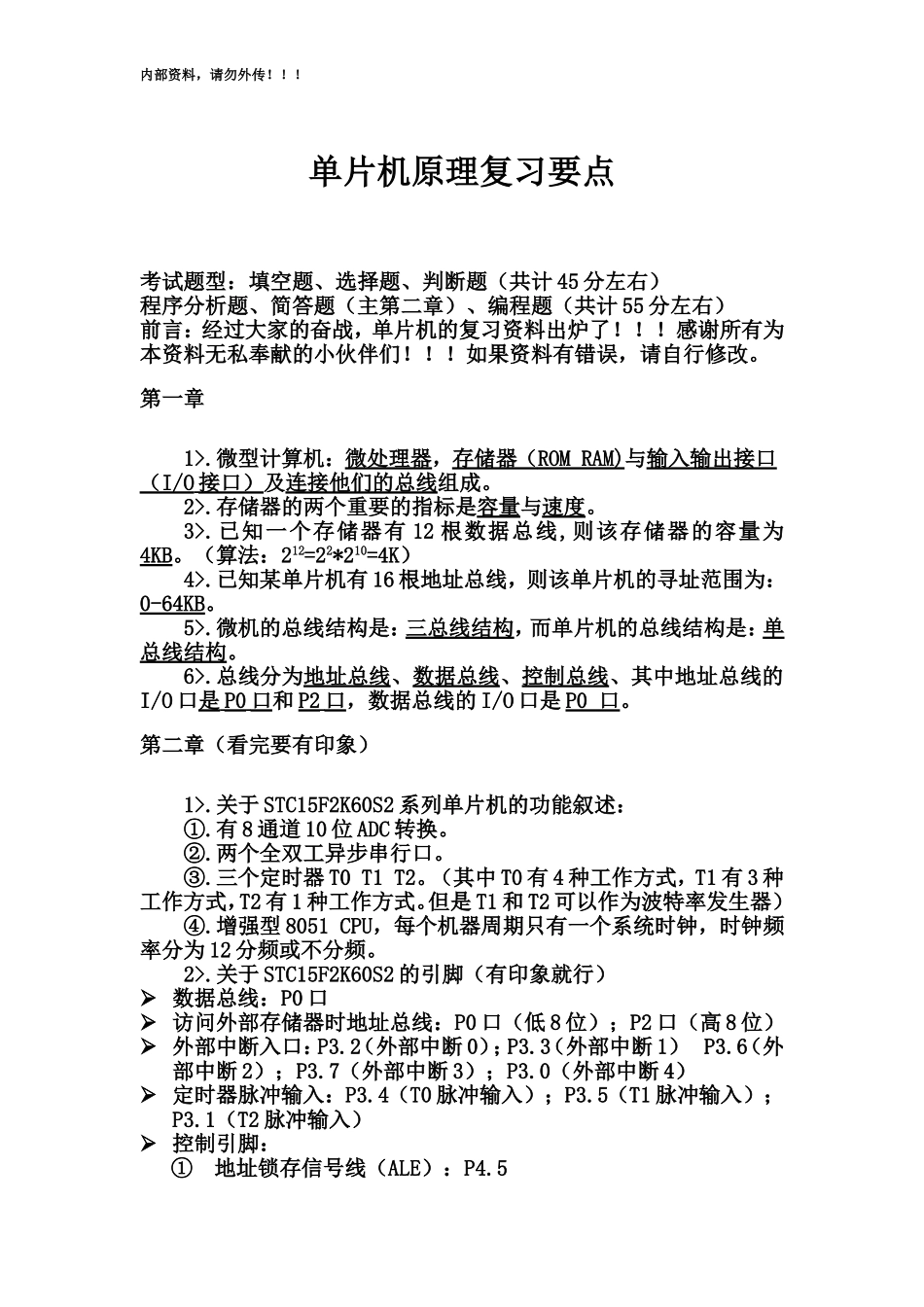

内部资料，请勿外传！！！单片机原理复习要点考试题型：填空题、选择题、判断题（共计45分左右）程序分析题、简答题（主第二章）、编程题（共计55分左右）前言：经过大家的奋战，单片机的复习资料出炉了！！！感谢所有为本资料无私奉献的小伙伴们！！！如果资料有错误，请自行修改。第一章1>.微型计算机：微处理器，存储器（ROMRAM)与输入输出接口（I/O接口）及连接他们的总线组成。2>.存储器的两个重要的指标是容量与速度。3>.已知一个存储器有12根数据总线,则该存储器的容量为4KB。（算法：212=22*210=4K）4>.已知某单片机有16根地址总线，则该单片机的寻址范围为：0-64KB。5>.微机的总线结构是：三总线结构，而单片机的总线结构是：单总线结构。6>.总线分为地址总线、数据总线、控制总线、其中地址总线的I/O口是P0口和P2口，数据总线的I/O口是P0口。第二章（看完要有印象）1>.关于STC15F2K60S2系列单片机的功能叙述：①.有8通道10位ADC转换。②.两个全双工异步串行口。③.三个定时器T0T1T2。（其中T0有4种工作方式，T1有3种工作方式，T2有1种工作方式。但是T1和T2可以作为波特率发生器）④.增强型8051CPU，每个机器周期只有一个系统时钟，时钟频率分为12分频或不分频。2>.关于STC15F2K60S2的引脚（有印象就行）数据总线：P0口访问外部存储器时地址总线：P0口（低8位）；P2口（高8位）外部中断入口：P3.2（外部中断0）；P3.3（外部中断1）P3.6（外部中断2）；P3.7（外部中断3）；P3.0（外部中断4）定时器脉冲输入：P3.4（T0脉冲输入）；P3.5（T1脉冲输入）；P3.1（T2脉冲输入）控制引脚：①地址锁存信号线（ALE）：P4.5内部资料，请勿外传！！！②外部存储器读操作（__R__D）：P4.4③外部存储器写操作（__W__R）:P4.23>.单片机的中央处理器是由运算器和控制器组成。4>.STC15单片机的储存结构。（要有印象）0000H—EFFFH：程序Flash0000H—3FFFH：数据Flash00H—7FH：低128字节基本RAM80H—FFH：高128字节基本RAM片内基本RAM分为低128字节RAM、高128字节的RAM的特殊功能寄存器（SFR)其中低128字节又分为工作寄存器区，位寻址区。与通用RAM区。工作寄存器区的功能由RS0与RS1决定。位寻址区：片内的基本RAM的20H----2FH共16个字节是位寻址区，每个字节8个位，共128位，其对应的地址分别为00H-----7EH.位地址还可以用字节地址加位号表示，如20H的单位的B5位，其地址可用05H表示，也可用20.5H表示。通用RAM区;30H-----7FH共80个字节。其中高128字节的RAM的地址为80H----FFH.高128字节的RAM只能采用寄存器间接寻址方式访问；特殊功能寄存器只能采用直接寻址方式。第四章1>.指令寻址方式：（要了解）a.直接寻址：直接累加器或寄存器访问目标。比如：MOVA，20Hb.寄存器间接寻址：将地址赋给一个寄存器，然后利用该寄存器的内容作为地址，让累加器或寄存器访问。比如：MOVR0，#30HMOVA,@ROc.立即寻址：将立即数赋给累加器或寄存器。d.寄存器寻址：寄存器间的数据传送，或者自加自减。e.变址寻址：一个地址加另一个地址中的数据送到累加器或者寄存器。比如：MOVA,@A+DPTR2>.指令表（必须记住，提供英文全称辅助记忆）MOVA,B赋值（传送）（Move）MOVXA,B（片外）赋值MOVCA,B（存储器）赋值(MoveCode)XCHA,B（寄存器间）交换(Exchange)XCHDA,B（寄存器间低4位）交换内部资料，请勿外传！！！SWAPA（自己的低4位与高4位）交换PUSHA入栈操作POPA出栈操作ADD/ADDCA,B加法/带进位的加法(Addition)SUBBA,B减法(Subtraction)MULAB乘法(Multiplication)DIVAB除法(Division)INCA自加(Increment)DECA自减(Decrement)ANLA,B逻辑与(AndLogic)ORLA,B逻辑或(OrLogic)XRLA,B逻辑异或(ExclusiveOrLogic)CLRA清零(Clear)CPLA取反(ConversePositionLogical)RLA循环左移(RotateLeft)RLCA循环左移加CY（RotateLeftwithCY）RRA循环右移(RotateRight)RRCA循环右移加CY（RotateRightwithCY）AJMPaddr短转移（绝对转移）（AbsoluteJump）LJMPaddr长转移（LongJump）SJMPaddr相对转移(ShortJump)NOP空操作(NotOperation)JZaddr为0转移(JumpifZero)JNZaddr非0转移(JumpifNotZero)CJNEA,B,addr比较...
