变频空调室外主板测试规范VIP专享VIP免费

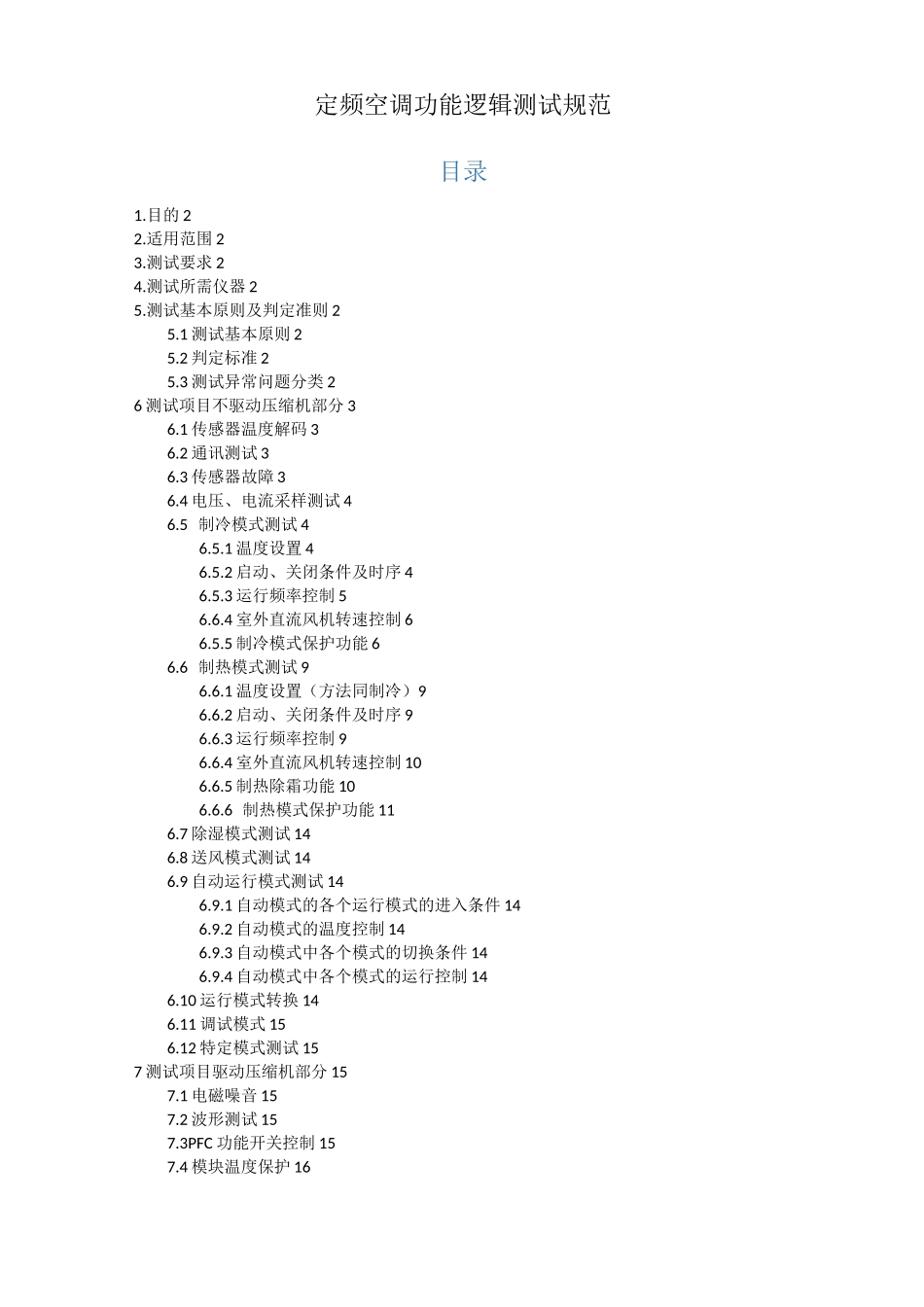

定频空调功能逻辑测试规范目录1.目的22.适用范围23.测试要求24.测试所需仪器25.测试基本原则及判定准则25.1测试基本原则25.2判定标准25.3测试异常问题分类26测试项目不驱动压缩机部分36.1传感器温度解码36.2通讯测试36.3传感器故障36.4电压、电流采样测试46.5制冷模式测试46.5.1温度设置46.5.2启动、关闭条件及时序46.5.3运行频率控制56.6.4室外直流风机转速控制66.5.5制冷模式保护功能66.6制热模式测试96.6.1温度设置（方法同制冷）96.6.2启动、关闭条件及时序96.6.3运行频率控制96.6.4室外直流风机转速控制106.6.5制热除霜功能106.6.6制热模式保护功能116.7除湿模式测试146.8送风模式测试146.9自动运行模式测试146.9.1自动模式的各个运行模式的进入条件146.9.2自动模式的温度控制146.9.3自动模式中各个模式的切换条件146.9.4自动模式中各个模式的运行控制146.10运行模式转换146.11调试模式156.12特定模式测试157测试项目驱动压缩机部分157.1电磁噪音157.2波形测试157.3PFC功能开关控制157.4模块温度保护161.目的规范本部门的变频空调室外机主板控制器（简称外机主板）的功能逻辑测试，包括测试项目、测试目的、测试条件、测试方法和判定规范。2.适用范围适用于广州视源电子股份有限公司白家电组件事业部所开发外机板硬件及其装载的软件系统。3.测试要求所提供室外机设备配置主要配置（压缩机、电机、膨胀阀）应正确无误，外机板硬件电路部分应能正常工作，主板硬件无缺陷；所采用遥控器如果没有特别指定，一般指配对型号的遥控器；所采用室内机控制主板，一般指配对型号的室内机控制板；测试过程中使用到的功能进入方式，设计员应提前提供进入方式。测试分为两部分：1.不驱动压缩机测试逻辑部分（软件部分作特殊处理，仅屏蔽压缩机检测功能）2.驱动压缩机测试负载运行部分（软件部分恢复压缩机检测功能）4.测试所需仪器电阻箱，阻值范围0〜100K，精度土0.1。变压器、功率计；秒表、转速测速仪。检测电脑用于观察监控。5.测试基本原则及判定准则5.1测试基本原则以测试规范、技术开发规格书为依据，以测试数据为准绳，站在用户的角度进行测试，尽可能将设计缺陷暴露在设计开发早期阶段。测试组应以独立的角色进行测试，不应受项目组态度及开发思路以及其它干扰进程，测试组应进行独立测试。功能逻辑设计问题应在早期开发，争取在设计初期一次通过。测试中出现异常问题，应及时反馈项目组，但测试应该继续进行，只有测试问题比较严重，测试工作已经无法进行时才能允许现场更改。否则测试问题只能在下一次样品上更改。涉及重新测试的，要求项目组提交《测试异常交底书》，并在其中明确注明异常项目、更改后涉及重点测试项目等细则，然后方能进行下一次测试。测试完成后测试组应提交详细的项目测试报告，详细描述测试结果，如果异常点无法详细描述，应及时通知项目组现场观察确认。5.2判定标准未作特殊指定说明的，判定的准则应以技术交底规格书为基本指标进行判定，且不仅限于技术交底规格书，同时应站与用户立场体验功能是否合理。5.3测试异常问题分类每次测试时，应提供不少于1套样品，测试中出现的异常问题分为：致命异常：严重威胁设备安全及用户安全的项目，如工作方式不正常，设备投入异常。严重问题：不符合技术交底规格书的项目，如温度控制等。一般问题：不影响用户使用的项目，如计时轻微误差等。首次测试时，应完全解决致命问题、严重问题，一般问题不超过3项且经综合讨论后不影响用户使用和体验的，计入测试合格，否则不合格。一般问题点应反馈记录并纳入待解决跟踪历程。第二阶段测试一般问题应不超过1项，且经综合讨论后不影响用户使用和体验的，计入合格，否则不合格。一般问题点应反馈记录并纳入待解决跟踪历程。所有一般问题最终应优化解决，优化测试等同整机完整测试。6测试项目——不驱动压缩机部分要求：按正确的方式连接室外机设备和室内机设备，其中压缩机接线不需要连接，确保设备供电、通讯正常，设备能正常运行，默认电源220v,50Hz。正确连接监控软件，用于观测检测室外机的运行状态及读取记录相关参数值。6.1传感器温度解码6.1.1试验目的和要求目的：检验...
