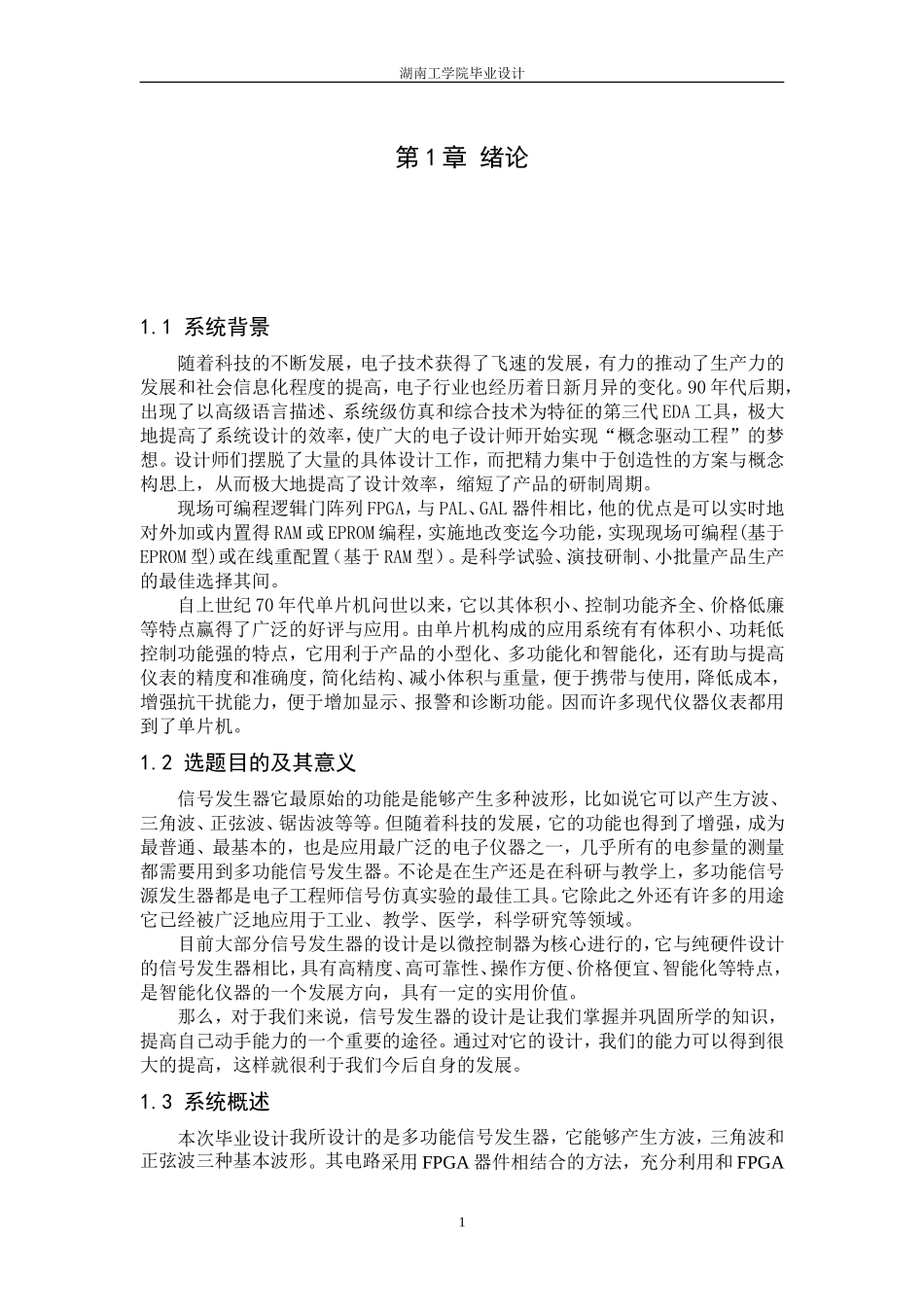

湖南工学院毕业设计第1章绪论1.1系统背景随着科技的不断发展，电子技术获得了飞速的发展，有力的推动了生产力的发展和社会信息化程度的提高，电子行业也经历着日新月异的变化。90年代后期，出现了以高级语言描述、系统级仿真和综合技术为特征的第三代EDA工具，极大地提高了系统设计的效率，使广大的电子设计师开始实现“概念驱动工程”的梦想。设计师们摆脱了大量的具体设计工作，而把精力集中于创造性的方案与概念构思上，从而极大地提高了设计效率，缩短了产品的研制周期。现场可编程逻辑门阵列FPGA，与PAL、GAL器件相比，他的优点是可以实时地对外加或内置得RAM或EPROM编程，实施地改变迄今功能，实现现场可编程(基于EPROM型)或在线重配置（基于RAM型）。是科学试验、演技研制、小批量产品生产的最佳选择其间。自上世纪70年代单片机问世以来，它以其体积小、控制功能齐全、价格低廉等特点赢得了广泛的好评与应用。由单片机构成的应用系统有有体积小、功耗低控制功能强的特点，它用利于产品的小型化、多功能化和智能化，还有助与提高仪表的精度和准确度，简化结构、减小体积与重量，便于携带与使用，降低成本，增强抗干扰能力，便于增加显示、报警和诊断功能。因而许多现代仪器仪表都用到了单片机。1.2选题目的及其意义信号发生器它最原始的功能是能够产生多种波形，比如说它可以产生方波、三角波、正弦波、锯齿波等等。但随着科技的发展，它的功能也得到了增强，成为最普通、最基本的，也是应用最广泛的电子仪器之一，几乎所有的电参量的测量都需要用到多功能信号发生器。不论是在生产还是在科研与教学上，多功能信号源发生器都是电子工程师信号仿真实验的最佳工具。它除此之外还有许多的用途它已经被广泛地应用于工业、教学、医学，科学研究等领域。目前大部分信号发生器的设计是以微控制器为核心进行的，它与纯硬件设计的信号发生器相比，具有高精度、高可靠性、操作方便、价格便宜、智能化等特点，是智能化仪器的一个发展方向，具有一定的实用价值。那么，对于我们来说，信号发生器的设计是让我们掌握并巩固所学的知识，提高自己动手能力的一个重要的途径。通过对它的设计，我们的能力可以得到很大的提高，这样就很利于我们今后自身的发展。1.3系统概述本次毕业设计我所设计的是多功能信号发生器，它能够产生方波，三角波和正弦波三种基本波形。其电路采用FPGA器件相结合的方法，充分利用和FPGA1湖南工学院毕业设计器件的快速性、外设的替代性，采用数字技术，通过对三种波形输出进行控制，包括幅度控制和频率控制电压的控制，通过DAC0832转换输出、并将频率与幅度的大小送LCD显示等功能。同时对三种波形进行编辑。对键盘进行扫描判断，进入相应的功能程序。在各功能程序中，执行相应内容，将控制字送到DAC0832进行转换，从而对模拟波形的幅度进行控制，再经过放大输出。同时可以根据需要方便地实现各种比较复杂的调频、调相和调幅功能，具有良好的实用性。2湖南工学院毕业设计第2章设计方案论证2.1总体方案论证与比较方案一:采用模拟锁相环实现模拟锁相环技术是一项比较成熟的技术。应用模拟锁相环，可将基准频率倍频，或分频得到所需的频率，且调节精度可以做到相当高、稳定性也比较好。但模拟锁相环模拟电路复杂，不易调节，成本较高，并且频率调节不便且调节范围小，输出波形的毛刺较多，得不到满意的效果。方案二：采用直接数字频率合成，用单片机作为核心控制部件，能达到较高的要求，实现各种波形输出，但受限于运算位数和运算速度，产生的波形往往达不到满意效果，并且频率可调范围小，很难得到较高频率，并且单片机的引脚少，存储容量少，这就导致了外围电路复杂。方案三：采用直接数字频率合成，用FPGA器件作为核心控制部件，精度高稳定性好，得到波形平滑，特别是由于FPGA的高速度，能实现较高频率的波形。控制上更方便，可得到较宽频率范围的波形输出，步进小，外围电路简单易实现。因此采用方案三。2.2DDS模块方案论证方案一：采用高性能DDS单片电路的解决方案随着微电子技术的飞速发展，目前高超性能优良的DDS产品不断推出，主要有Qualcomm、AD、Sciteg和Stanf...
