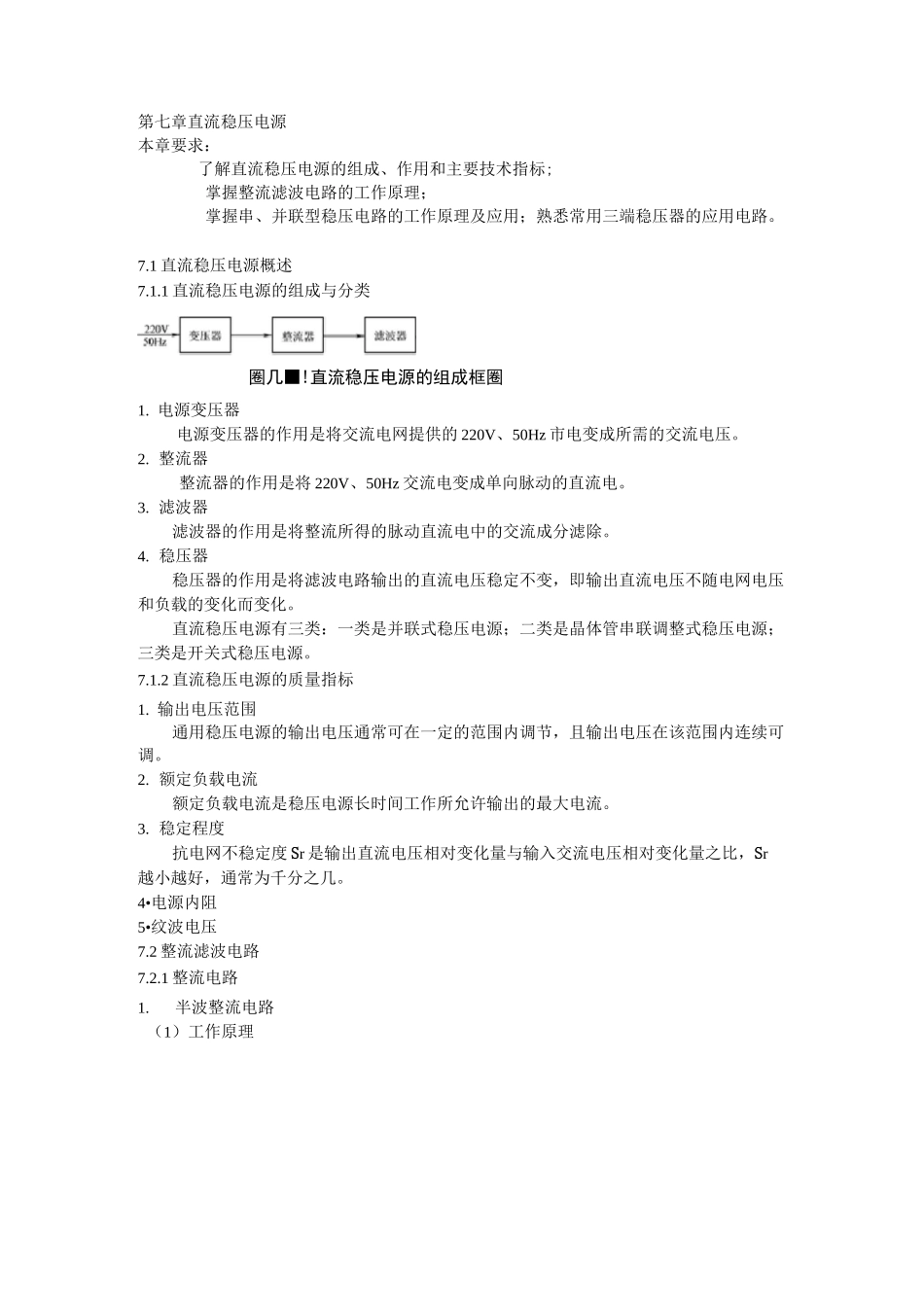

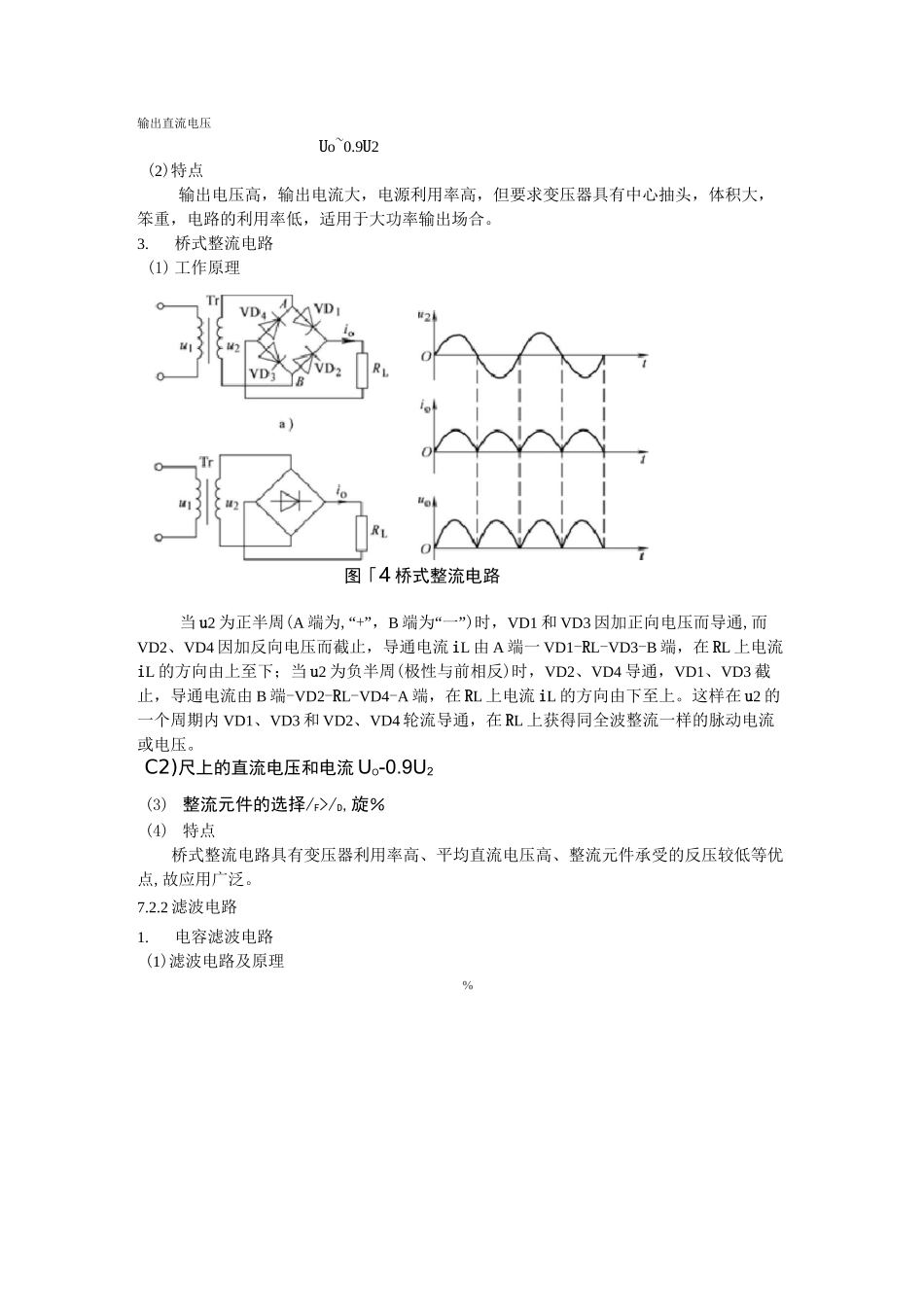

第七章直流稳压电源本章要求：了解直流稳压电源的组成、作用和主要技术指标;掌握整流滤波电路的工作原理；掌握串、并联型稳压电路的工作原理及应用；熟悉常用三端稳压器的应用电路。7.1直流稳压电源概述7.1.1直流稳压电源的组成与分类圈几■!直流稳压电源的组成框圈1.电源变压器电源变压器的作用是将交流电网提供的220V、50Hz市电变成所需的交流电压。2.整流器整流器的作用是将220V、50Hz交流电变成单向脉动的直流电。3.滤波器滤波器的作用是将整流所得的脉动直流电中的交流成分滤除。4.稳压器稳压器的作用是将滤波电路输出的直流电压稳定不变，即输出直流电压不随电网电压和负载的变化而变化。直流稳压电源有三类：一类是并联式稳压电源；二类是晶体管串联调整式稳压电源；三类是开关式稳压电源。7.1.2直流稳压电源的质量指标1.输出电压范围通用稳压电源的输出电压通常可在一定的范围内调节，且输出电压在该范围内连续可调。2.额定负载电流额定负载电流是稳压电源长时间工作所允许输出的最大电流。3.稳定程度抗电网不稳定度Sr是输出直流电压相对变化量与输入交流电压相对变化量之比，Sr越小越好，通常为千分之几。4•电源内阻5•纹波电压7.2整流滤波电路7.2.1整流电路1.半波整流电路（1）工作原理_S7-2半彼整槪电路变压器次级电压u2=U2sinW,由于二极管的单向导电性只允许某半周的交流电通过二极管加在负载上，这样负载电流只有一个方向，从而实现了整流。导通过程为:当次级绕组电压极性上正下负时，VD导通，输出电压uo与u2相同；而另一个半周期内VD因加反向电压不导通，RL上无电压。(2)特点半波整流电路的优点是电路简单，元件少，缺点是交流电压中只有半个周期得到利用，输出直流电压低，Uo~0.45U2。2.全波整流电路(1)工作原理图口全彼輕流电路在正半周(u2极性如标识“+”和“一”所示)时，由于变压器有中心抽头，A点电位最高,B点居中，C点最低，VD1加正向电压导通，VD2加反向电压截止，uo~u2，电流iD1由点A经VD1和RL至B点形成回路，方向由上至下；在负半周(u2极性与前相反)时，C点电位最高，B点居中，A点最低，VD2加正向电压导通，VD1加反向电压截止，uo〜u2,电流iD1由点C经VD2和RL至B点形成回路，方向由下至上。RL上的电流应是正负半周的合成，这样就在RL上获得单方向脉动电流，由于整个周期均被利用，故称全波整流，其«2输出直流电压Uo~0.9U2(2)特点输出电压高，输出电流大，电源利用率高，但要求变压器具有中心抽头，体积大，笨重，电路的利用率低，适用于大功率输出场合。3.桥式整流电路(1)工作原理图「4桥式整流电路当u2为正半周(A端为,“+”，B端为“一”)时，VD1和VD3因加正向电压而导通,而VD2、VD4因加反向电压而截止，导通电流iL由A端一VD1-RL-VD3-B端，在RL上电流iL的方向由上至下；当u2为负半周(极性与前相反)时，VD2、VD4导通，VD1、VD3截止，导通电流由B端-VD2-RL-VD4-A端，在RL上电流iL的方向由下至上。这样在u2的一个周期内VD1、VD3和VD2、VD4轮流导通，在RL上获得同全波整流一样的脉动电流或电压。C2)尺上的直流电压和电流UO-0.9U2(3)整流元件的选择/F>/D,旋％(4)特点桥式整流电路具有变压器利用率高、平均直流电压高、整流元件承受的反压较低等优点,故应用广泛。7.2.2滤波电路1.电容滤波电路(1)滤波电路及原理%图7-5桥式整流电容滤波电路在整流电路中的RL两端并联一个大电容（一般为大容量电解电容），就构成了电容滤波电路。在不加滤波电容的情况下，RL两端的电压波形为脉动直流电。接入滤波电容C后,在接通电源的瞬间，当Uab上升时，电容C两端电压跟随上升，如图中OA段，在次级输入电压的一个周期中，第二个1/4周期以及第三个1/4周期的部分时间内，由于Uab小于电容C上电压，而电容C两端电压又不能突变，故电容C上的电荷将通过RL放电，直到图中B点，此后Uab大于电容C上电压，又开始对C充电，如此继续下去。可见，接入电容C后，不但脉动大大变小，而且输出直流电压提高了。C23特点
