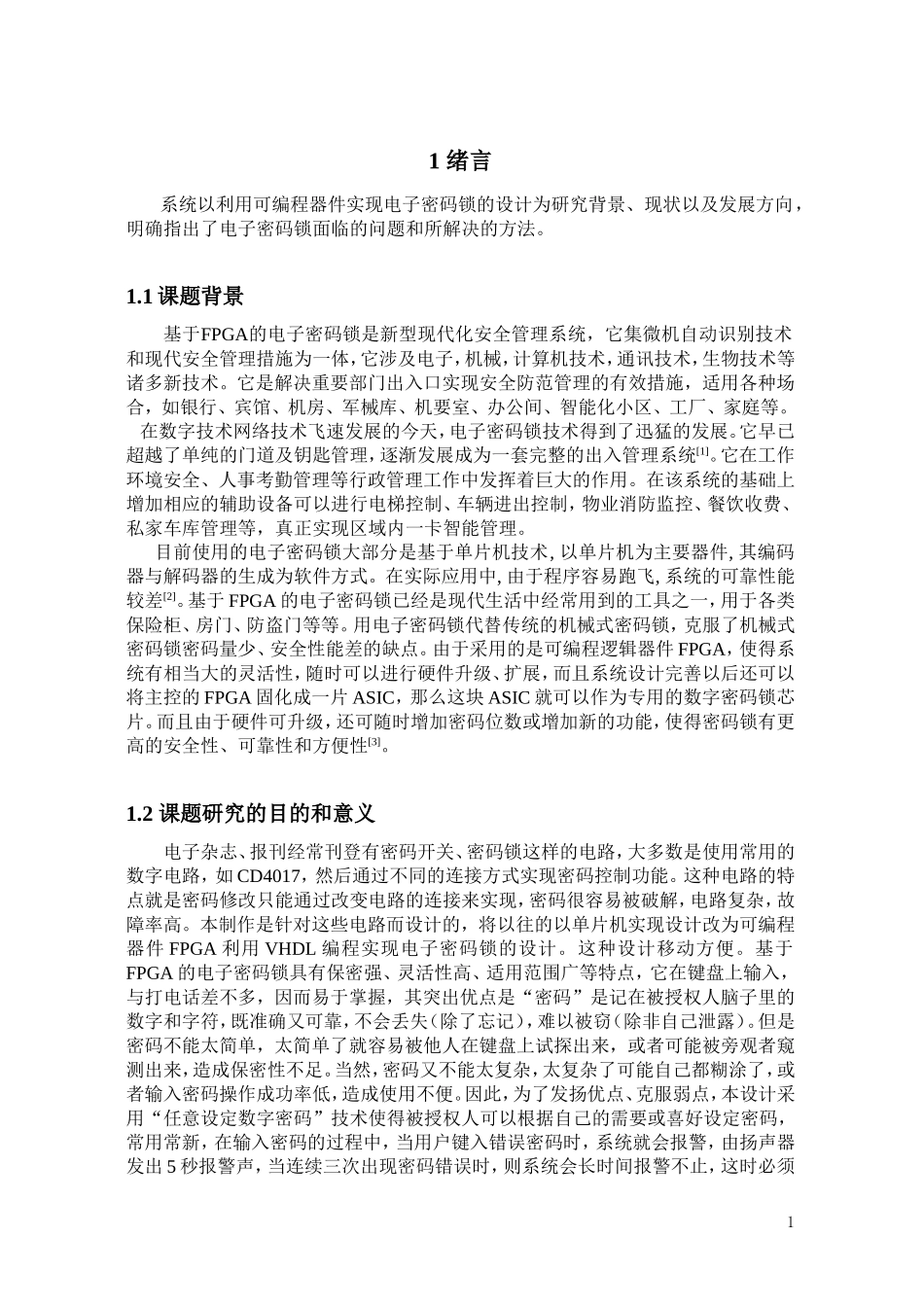

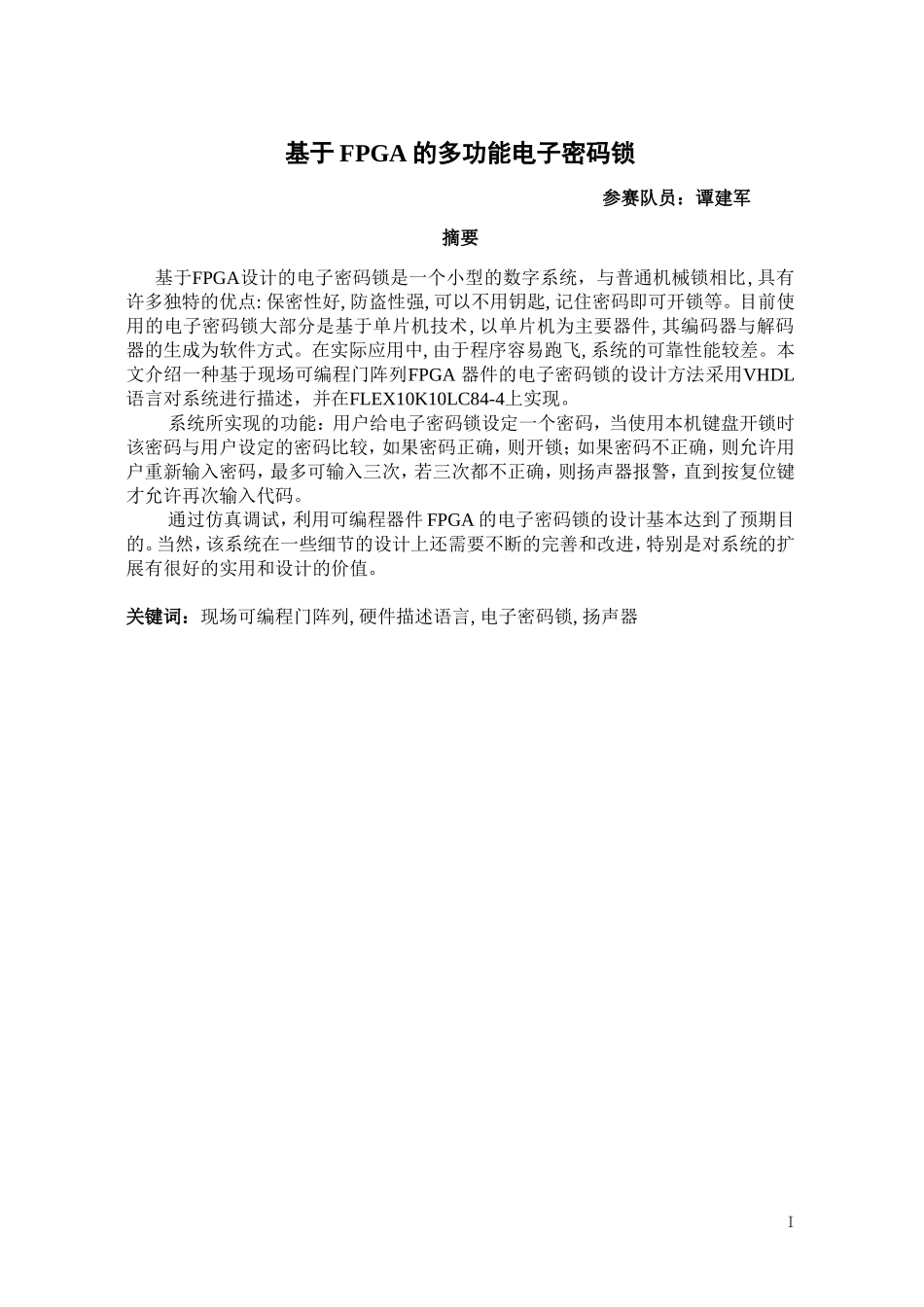

基于FPGA的多功能电子密码锁参赛队员：谭建军摘要基于FPGA设计的电子密码锁是一个小型的数字系统，与普通机械锁相比,具有许多独特的优点:保密性好,防盗性强,可以不用钥匙,记住密码即可开锁等。目前使用的电子密码锁大部分是基于单片机技术,以单片机为主要器件,其编码器与解码器的生成为软件方式。在实际应用中,由于程序容易跑飞,系统的可靠性能较差。本文介绍一种基于现场可编程门阵列FPGA器件的电子密码锁的设计方法采用VHDL语言对系统进行描述，并在FLEX10K10LC84-4上实现。系统所实现的功能：用户给电子密码锁设定一个密码，当使用本机键盘开锁时该密码与用户设定的密码比较，如果密码正确，则开锁；如果密码不正确，则允许用户重新输入密码，最多可输入三次，若三次都不正确，则扬声器报警，直到按复位键才允许再次输入代码。通过仿真调试，利用可编程器件FPGA的电子密码锁的设计基本达到了预期目的。当然，该系统在一些细节的设计上还需要不断的完善和改进，特别是对系统的扩展有很好的实用和设计的价值。关键词：现场可编程门阵列,硬件描述语言,电子密码锁,扬声器I1绪言系统以利用可编程器件实现电子密码锁的设计为研究背景、现状以及发展方向，明确指出了电子密码锁面临的问题和所解决的方法。1.1课题背景基于FPGA的电子密码锁是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施，适用各种场合，如银行、宾馆、机房、军械库、机要室、办公间、智能化小区、工厂、家庭等。在数字技术网络技术飞速发展的今天，电子密码锁技术得到了迅猛的发展。它早已超越了单纯的门道及钥匙管理，逐渐发展成为一套完整的出入管理系统[1]。它在工作环境安全、人事考勤管理等行政管理工作中发挥着巨大的作用。在该系统的基础上增加相应的辅助设备可以进行电梯控制、车辆进出控制，物业消防监控、餐饮收费、私家车库管理等，真正实现区域内一卡智能管理。目前使用的电子密码锁大部分是基于单片机技术,以单片机为主要器件,其编码器与解码器的生成为软件方式。在实际应用中,由于程序容易跑飞,系统的可靠性能较差[2]。基于FPGA的电子密码锁已经是现代生活中经常用到的工具之一，用于各类保险柜、房门、防盗门等等。用电子密码锁代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点。由于采用的是可编程逻辑器件FPGA，使得系统有相当大的灵活性，随时可以进行硬件升级、扩展，而且系统设计完善以后还可以将主控的FPGA固化成一片ASIC，那么这块ASIC就可以作为专用的数字密码锁芯片。而且由于硬件可升级，还可随时增加密码位数或增加新的功能，使得密码锁有更高的安全性、可靠性和方便性[3]。1.2课题研究的目的和意义电子杂志、报刊经常刊登有密码开关、密码锁这样的电路，大多数是使用常用的数字电路，如CD4017，然后通过不同的连接方式实现密码控制功能。这种电路的特点就是密码修改只能通过改变电路的连接来实现，密码很容易被破解，电路复杂，故障率高。本制作是针对这些电路而设计的，将以往的以单片机实现设计改为可编程器件FPGA利用VHDL编程实现电子密码锁的设计。这种设计移动方便。基于FPGA的电子密码锁具有保密强、灵活性高、适用范围广等特点，它在键盘上输入，与打电话差不多，因而易于掌握，其突出优点是“密码”是记在被授权人脑子里的数字和字符，既准确又可靠，不会丢失（除了忘记），难以被窃（除非自己泄露）。但是密码不能太简单，太简单了就容易被他人在键盘上试探出来，或者可能被旁观者窥测出来，造成保密性不足。当然，密码又不能太复杂，太复杂了可能自己都糊涂了，或者输入密码操作成功率低，造成使用不便。因此，为了发扬优点、克服弱点，本设计采用“任意设定数字密码”技术使得被授权人可以根据自己的需要或喜好设定密码，常用常新，在输入密码的过程中，当用户键入错误密码时，系统就会报警，由扬声器发出5秒报警声，当连续三次出现密码错误时，则系统会长时间报警不止，这时必须1按复位方可停止。本设计的...
