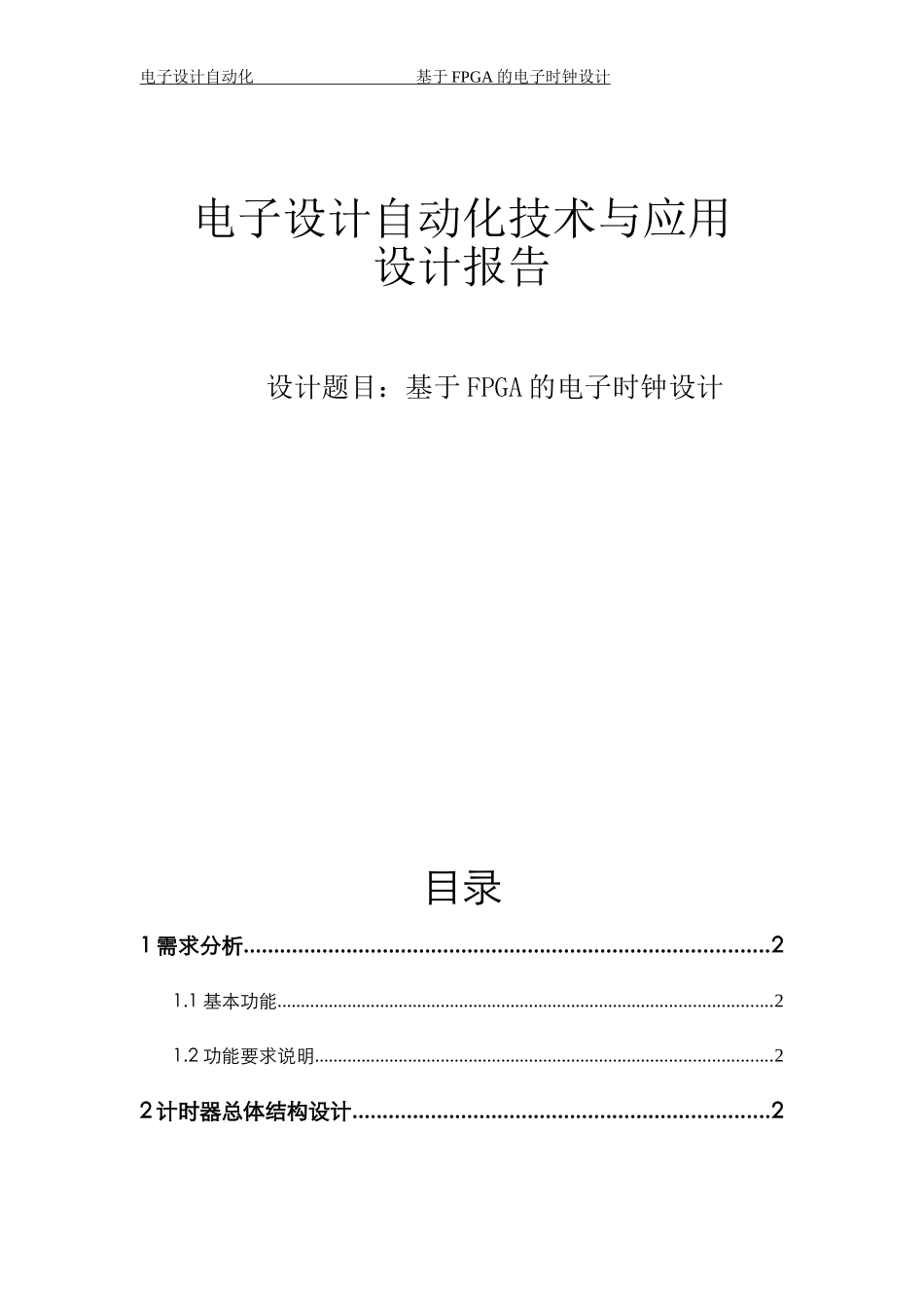

电子设计自动化基于FPGA的电子时钟设计电子设计自动化技术与应用设计报告设计题目：基于FPGA的电子时钟设计目录1需求分析.......................................................................................21.1基本功能..........................................................................................................21.2功能要求说明..................................................................................................22计时器总体结构设计.....................................................................2电子设计自动化基于FPGA的电子时钟设计3系统模块化设计............................................................................33.1分频模块..........................................................................................................33.2模式选择模块..................................................................................................43.3计时模块..........................................................................................................43.4秒表功能模块..................................................................................................53.5显示模块..........................................................................................................63.6顶层模块..........................................................................................................74电路图综合结果及仿真结果..........................................................74.1电路图综合结果..............................................................................................74.2仿真图..............................................................................................................94系统的实现与验证........................................................................94.1管脚分配情况..................................................................................................94.2实现与验证....................................................................................................105设计体会.....................................................................................111电子设计自动化基于FPGA的电子时钟设计基于FPGA的电子时钟设计1需求分析1.1基本功能1、能够在LED显示器上清晰的显示小时，分钟和秒；2、能够通过按键准确调整小时，分钟和秒；3、能够实现秒表计时的功能，秒表的精度是0.01s。1.2功能要求说明1、电子时钟采用24小时的显示格式，上电或按键复位后能够从0时0分0秒开始运行，进入时钟运行状态。2、当按下电子时钟启动调整键，则电子时钟进入调整时钟模式，此时可利用各调整键调整时间，调整结束后按启动调整键，则电子时钟再次进入到时钟运行状态。3、当按下秒表启用键时，秒表开始计时，再次按下秒表启用键时停止计时，当读取到计时时间时，按下时钟启用键，则进入时钟运行状态。2计时器总体结构设计在应用Verilog硬件描述语言进行数字电路设计的时候，通常可以采用自顶向下或者自底向上两种设计流程。根据需求分析所要实现功能的具体要求，采用2电子设计自动化基于FPGA的电子时钟设计自顶向下的方法将电路系统逐层分解细化，设计其总体结构。计时器应该包含计时和显示两大部分。经过分析，计时部分应该采用60进制计数器各两个（分，秒计时），24进制计数器一个（小时计时）秒表部分需要采用100进制的计数器一个。显示部分采用动态扫描，可以有效地节约硬件资源。显示部分应该包括动态扫描和译码显示两部分。除此之外，系统还应该具有计时和显示的分频电路。计时分频电路用来降低系统所用晶振的频率；显示分频电路用来决定合适的刷新频率，既要能够正常显示，又要满足硬件的要求。电子时钟总体结...
