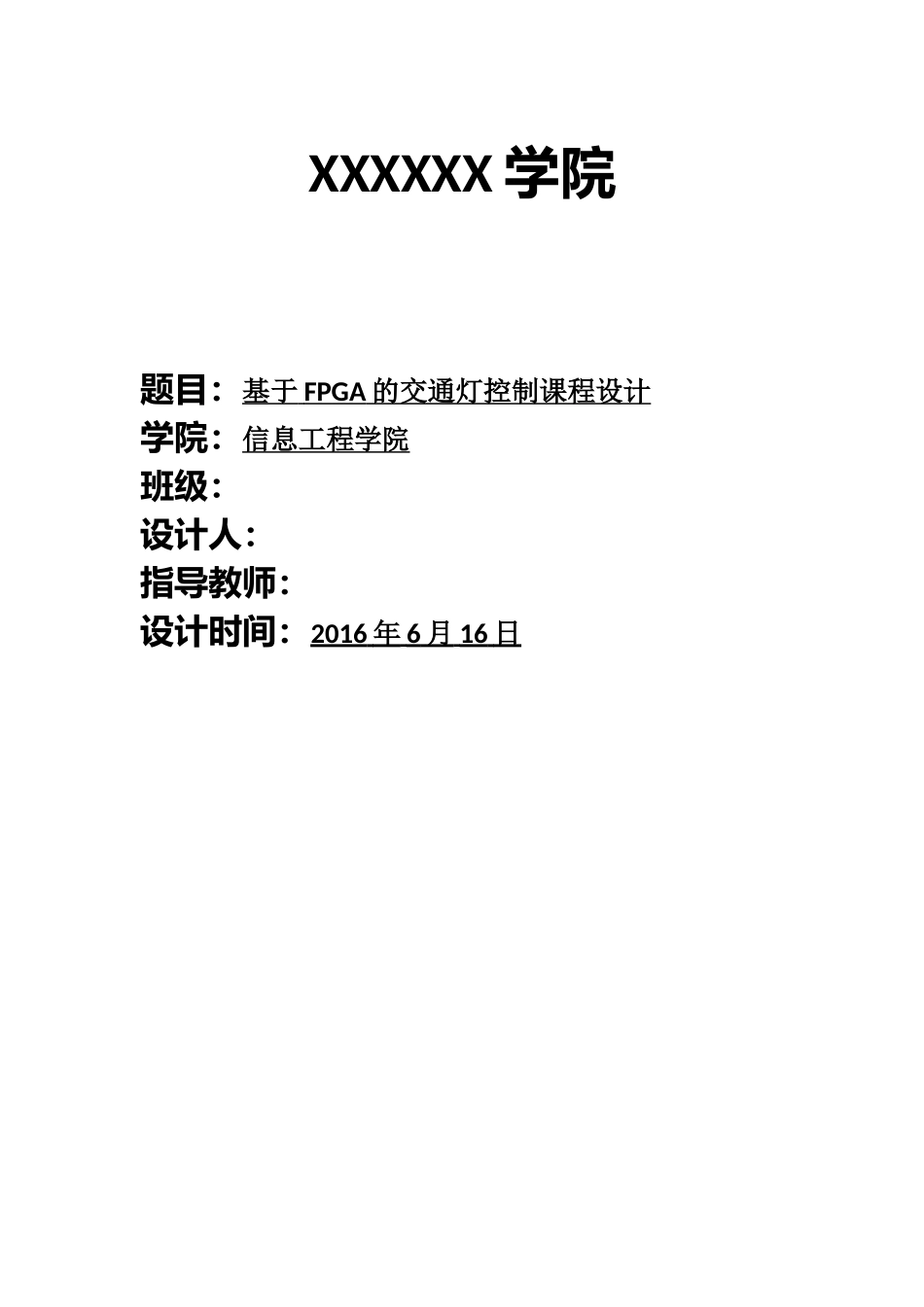

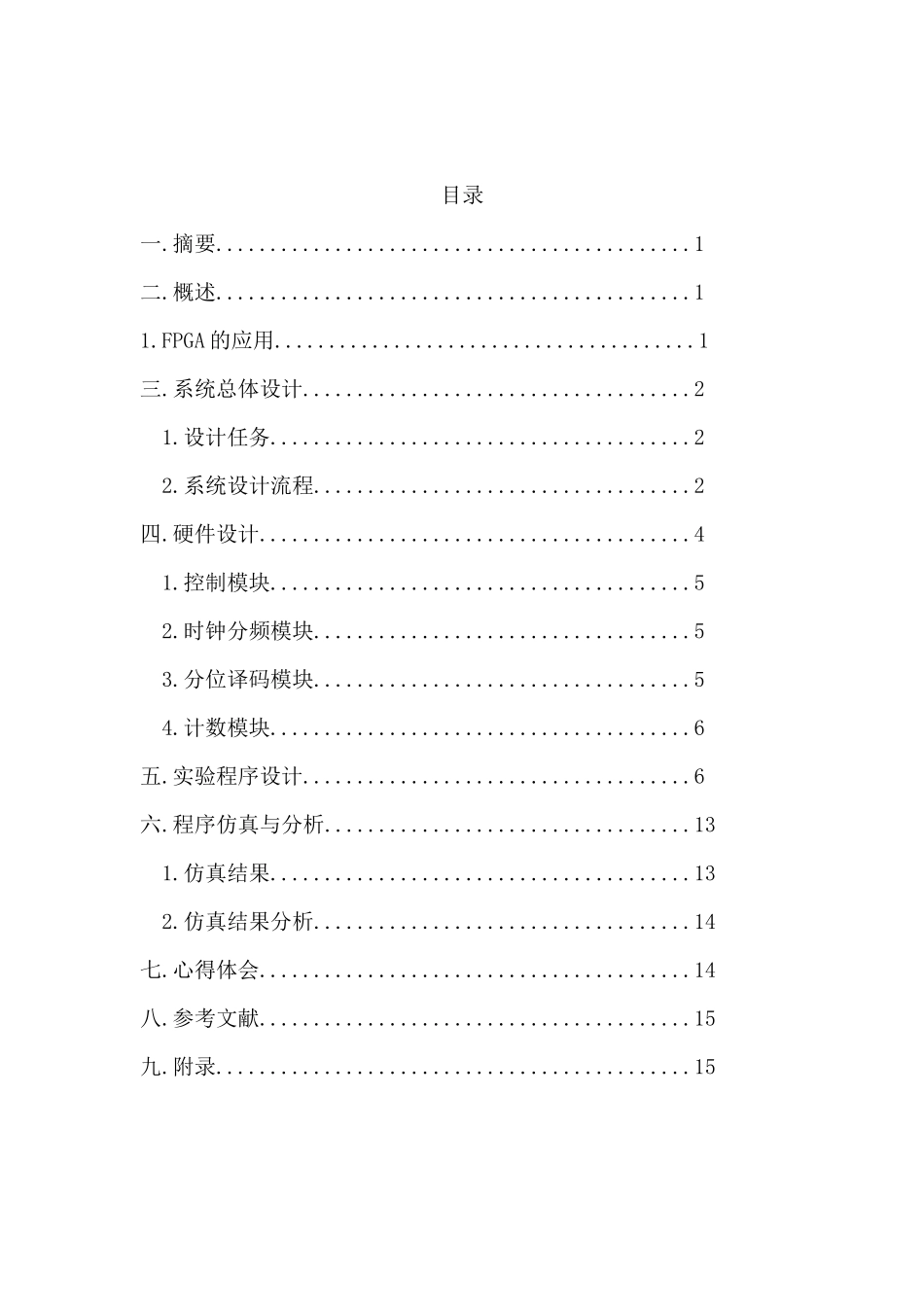

XXXXXX学院题目：基于FPGA的交通灯控制课程设计学院：信息工程学院班级：设计人：指导教师：设计时间：2016年6月16日目录一.摘要............................................1二.概述............................................11.FPGA的应用.......................................1三.系统总体设计....................................21.设计任务.......................................22.系统设计流程...................................2四.硬件设计........................................41.控制模块.......................................52.时钟分频模块...................................53.分位译码模块...................................54.计数模块.......................................6五.实验程序设计....................................6六.程序仿真与分析..................................131.仿真结果.......................................132.仿真结果分析...................................14七.心得体会........................................14八.参考文献........................................15九.附录............................................151一.摘要EDA工具对于电子设计人员来说极其重要，它可以在电子设计的各个阶段、层次进行计算机模拟验证，确保设计的准确性，可缩短设计周期，降低设计成本。目前交通灯广泛应用于道路交通建设中。交通灯可以实现十字路口红绿灯的自动控制。本文设计一个十字路口交通灯控制电路，要求东西、南北两条干道的红、绿、黄交通灯按要求循环变化，并以倒计时方式指示干道通行或禁止的维持时间。为了对交通灯系统进行精确控制，采用FPGA实验板，在QuartusⅡ软件环境下，分别实现脉冲发生模块、状态定时模块、交通灯显示模块、时间显示模块，进行仿真实验和硬件下载，获得的测试结果满足设计要求。基于FPGA的交通灯设计系统具有可靠性强、实时快速擦写、运算速度高、故障率低、电路简单,且体积小的特点。使用QuartusII软件作为开发平台；采用自顶向下的设计思路对系统进行模块化设计和综合，并通过波形仿真和硬件实现两种方式实现并验证交通灯的功能。二.概述FPGA（Field－ProgrammableGateArray），即现场可编程门阵列，它是在可编程器件的基础上进一步发展的产物。它是作为专用集成电路领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。当今社会是数字化的社会，是数字集成电路广泛应用的社会。数字集成电路本身在不断进行更新换代，随着微电子技术的发展，设计与制造集成电路的任务已不完全由半导体厂商来独立承担。随着电子技术的发展，特别是大规模集成电路和计算机技术的研制和发展，让电子产品设计有了更好的应用市场，实现方法也有了更多的选择，而电子电路的设计却变得越来越复杂，使用“语言”进行电子设计已成为一种趋势。现代电子系统设计21方法是设计师自己设计芯片来实现电子系统的功能，将传统的固件选用及电路板设计工作放在芯片设计中进行。在这些专业化软件中，EDA(ElectronicDesignAutomation)具有一定的代表性，EDA技术是一种基于芯片的现代电子系统设计方法。基于EDA技术的现场可编程门阵列(FPGA)，在数字系统设计和控制电路中越来越受到重视。VHDL语言是电子设计的主流硬件描述语言,它更适合进行行为描述,这种方式使得设计者专注于电路功能的设计，而不必过多地考虑具体的硬件结构。基于EDA技术的现场可编程门阵列(FPGA)电路,提出现场可编程门阵列(FPGA)是近年来迅速发展的大规模可编程专用集成电路(ASIC),在数字系统设计和控制电路中越来越受到重视。VHDL语言是电子设计的主流硬件描述语言,它更适合进行行为描述,这种方式使得设计者专注于电路功能的设计,而不必过多地考虑具体的硬件结构。目前以硬件描述语言所完成的电路设计，可以经过简单的综合与布局，快速的烧录至FPGA上进行测试，是现代IC设计验证的技术主流。1.FPGA的应用FPGA的应用可分为三个层面：电路设计，产品设计，系统设计。a.电路...
