基于fpga的嵌入式系统设计——复习题VIP免费

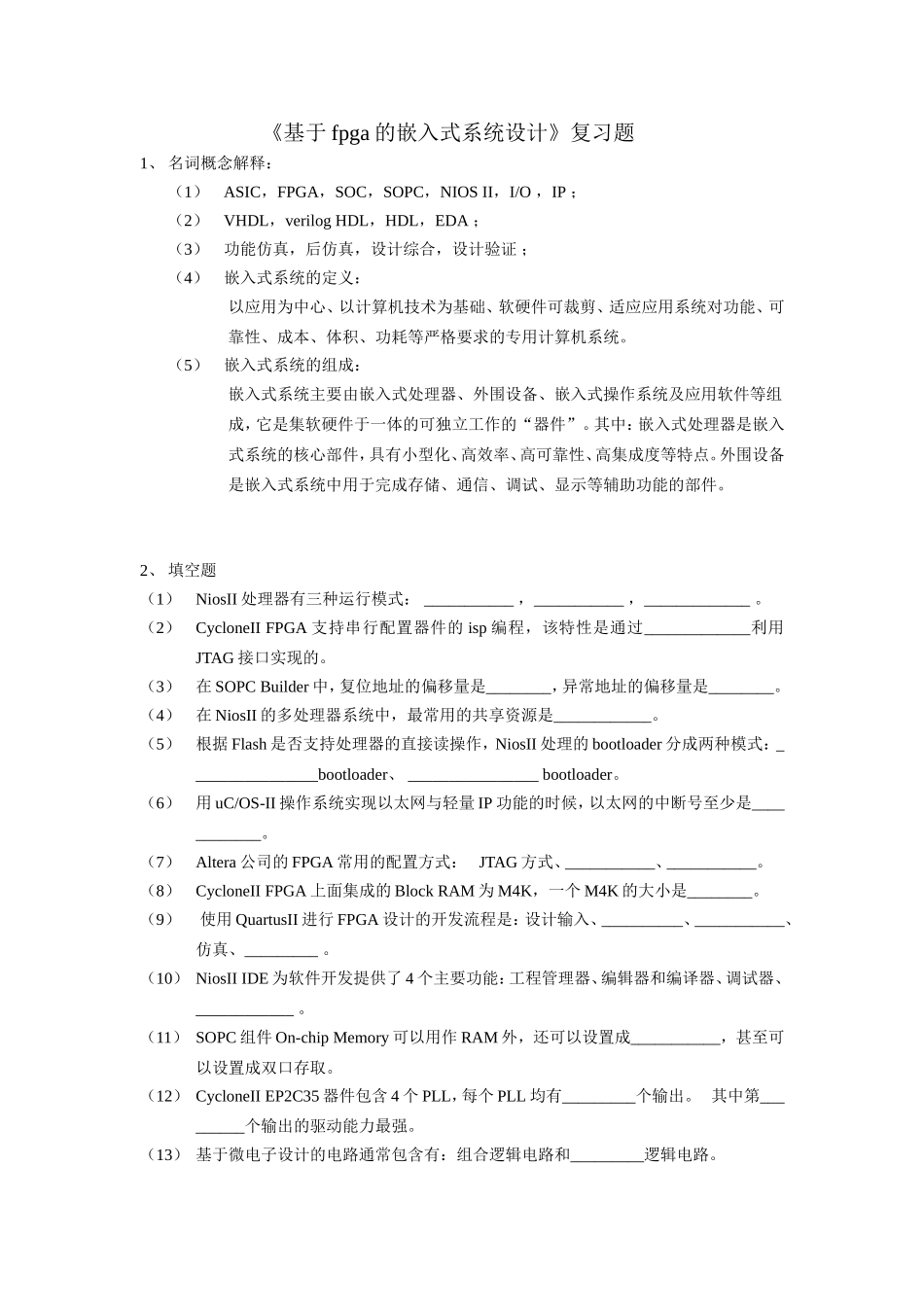

基于fpga的嵌入式系统设计——复习题_第1页
1/11

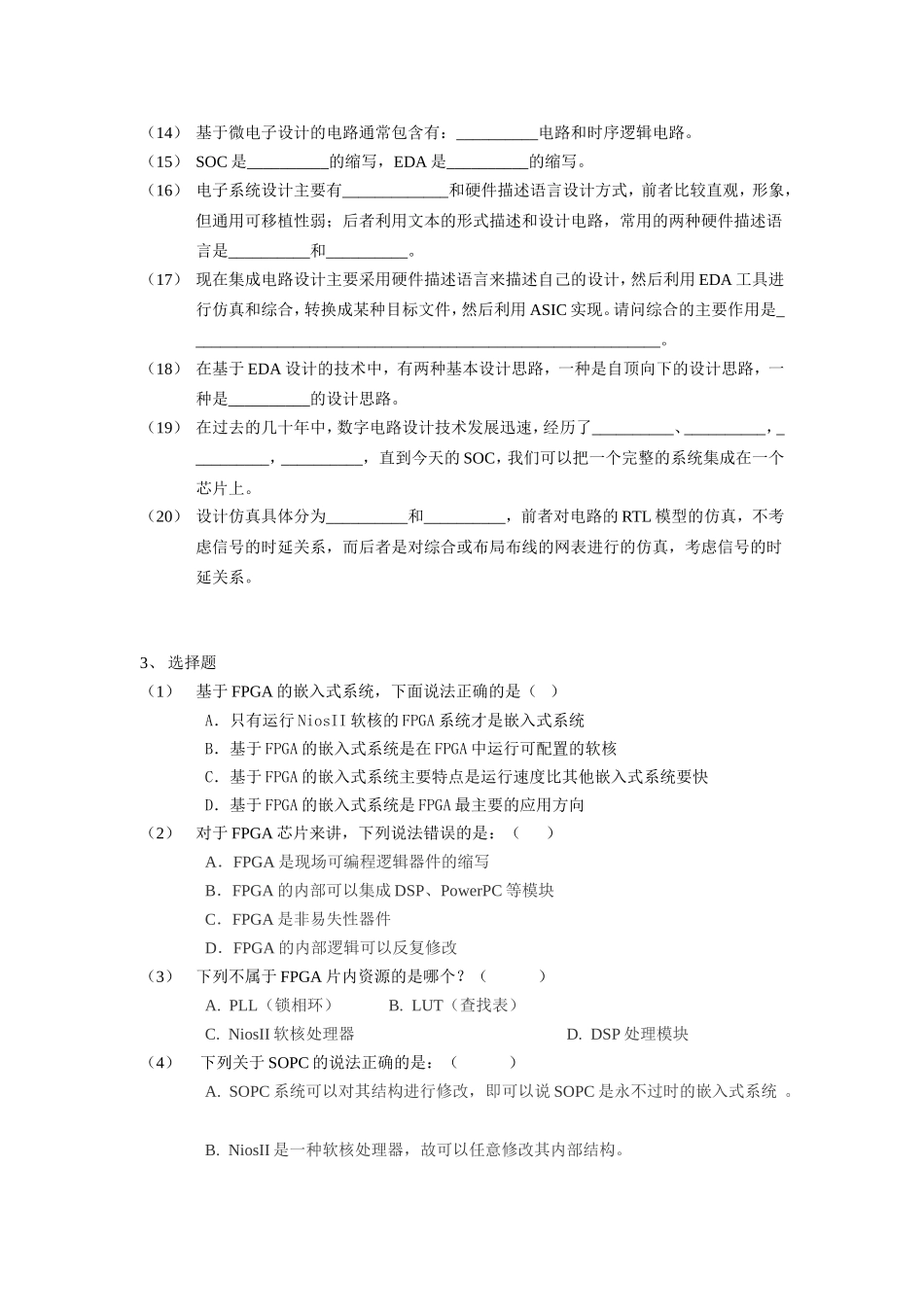

基于fpga的嵌入式系统设计——复习题_第2页
2/11

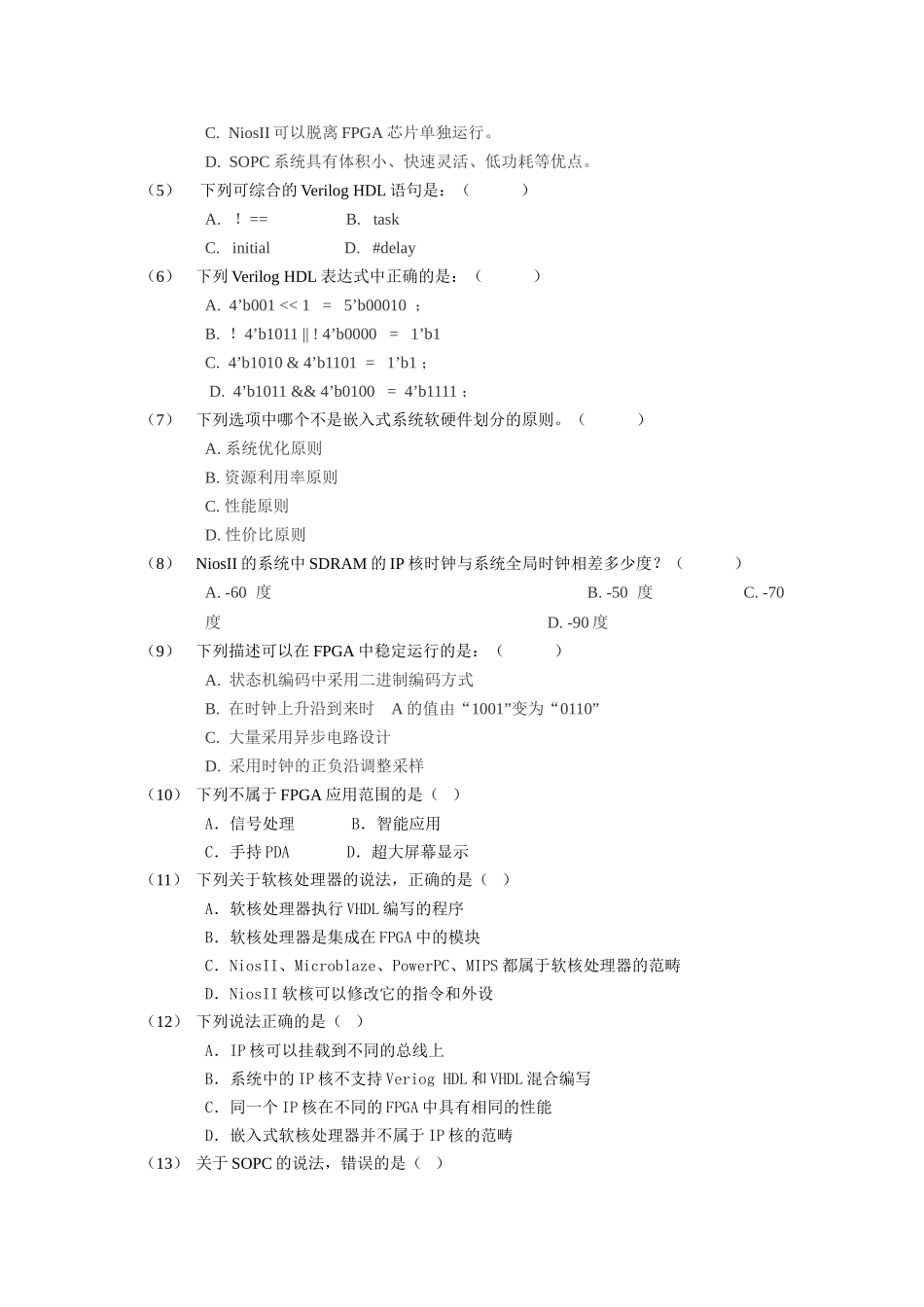

基于fpga的嵌入式系统设计——复习题_第3页
3/11
《基于fpga的嵌入式系统设计》复习题1、名词概念解释:(1)ASIC,FPGA,SOC,SOPC,NIOSII,I/O,IP;(2)VHDL,verilogHDL,HDL,EDA;(3)功能仿真,后仿真,设计综合,设计验证;(4)嵌入式系统的定义:以应用为中心、以计算机技术为基础、软硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。(5)嵌入式系统的组成:嵌入式系统主要由嵌入式处理器、外围设备、嵌入式操作系统及应用软件等组成,它是集软硬件于一体的可独立工作的“器件”。其中:嵌入式处理器是嵌入式系统的核心部件,具有小型化、高效率、高可靠性、高集成度等特点。外围设备是嵌入式系统中用于完成存储、通信、调试、显示等辅助功能的部件。2、填空题(1)NiosII处理器有三种运行模式:___________,___________,_____________。(2)CycloneIIFPGA支持串行配置器件的isp编程,该特性是通过_____________利用JTAG接口实现的。(3)在SOPCBuilder中,复位地址的偏移量是________,异常地址的偏移量是________。(4)在NiosII的多处理器系统中,最常用的共享资源是____________。(5)根据Flash是否支持处理器的直接读操作,NiosII处理的bootloader分成两种模式:________________bootloader、________________bootloader。(6)用uC/OS-II操作系统实现以太网与轻量IP功能的时候,以太网的中断号至少是____________。(7)Altera公司的FPGA常用的配置方式:JTAG方式、___________、___________。(8)CycloneIIFPGA上面集成的BlockRAM为M4K,一个M4K的大小是________。(9)使用QuartusII进行FPGA设计的开发流程是:设计输入、__________、___________、仿真、_________。(10)NiosIIIDE为软件开发提供了4个主要功能:工程管理器、编辑器和编译器、调试器、____________。(11)SOPC组件On-chipMemory可以用作RAM外,还可以设置成___________,甚至可以设置成双口存取。(12)CycloneIIEP2C35器件包含4个PLL,每个PLL均有_________个输出。其中第_________个输出的驱动能力最强。(13)基于微电子设计的电路通常包含有:组合逻辑电路和_________逻辑电路。(14)基于微电子设计的电路通常包含有:__________电路和时序逻辑电路。(15)SOC是__________的缩写,EDA是__________的缩写。(16)电子系统设计主要有_____________和硬件描述语言设计方式,前者比较直观,形象,但通用可移植性弱;后者利用文本的形式描述和设计电路,常用的两种硬件描述语言是__________和__________。(17)现在集成电路设计主要采用硬件描述语言来描述自己的设计,然后利用EDA工具进行仿真和综合,转换成某种目标文件,然后利用ASIC实现。请问综合的主要作用是__________________________________________________________。(18)在基于EDA设计的技术中,有两种基本设计思路,一种是自顶向下的设计思路,一种是__________的设计思路。(19)在过去的几十年中,数字电路设计技术发展迅速,经历了__________、__________,__________,__________,直到今天的SOC,我们可以把一个完整的系统集成在一个芯片上。(20)设计仿真具体分为__________和__________,前者对电路的RTL模型的仿真,不考虑信号的时延关系,而后者是对综合或布局布线的网表进行的仿真,考虑信号的时延关系。3、选择题(1)基于FPGA的嵌入式系统,下面说法正确的是()A.只有运行NiosII软核的FPGA系统才是嵌入式系统B.基于FPGA的嵌入式系统是在FPGA中运行可配置的软核C.基于FPGA的嵌入式系统主要特点是运行速度比其他嵌入式系统要快D.基于FPGA的嵌入式系统是FPGA最主要的应用方向(2)对于FPGA芯片来讲,下列说法错误的是:()A.FPGA是现场可编程逻辑器件的缩写B.FPGA的内部可以集成DSP、PowerPC等模块C.FPGA是非易失性器件D.FPGA的内部逻辑可以反复修改(3)下列不属于FPGA片内资源的是哪个?()A.PLL(锁相环)B.LUT(查找表)C.NiosII软核处理器D.DSP处理模块(4)下列关于SOPC的说法正确的是:()A.SOPC系统可以对其结构进行修改,即可以说SOPC是永不过时的嵌入式系统。B.NiosII是一种软核处理器,故...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

基于fpga的嵌入式系统设计——复习题
