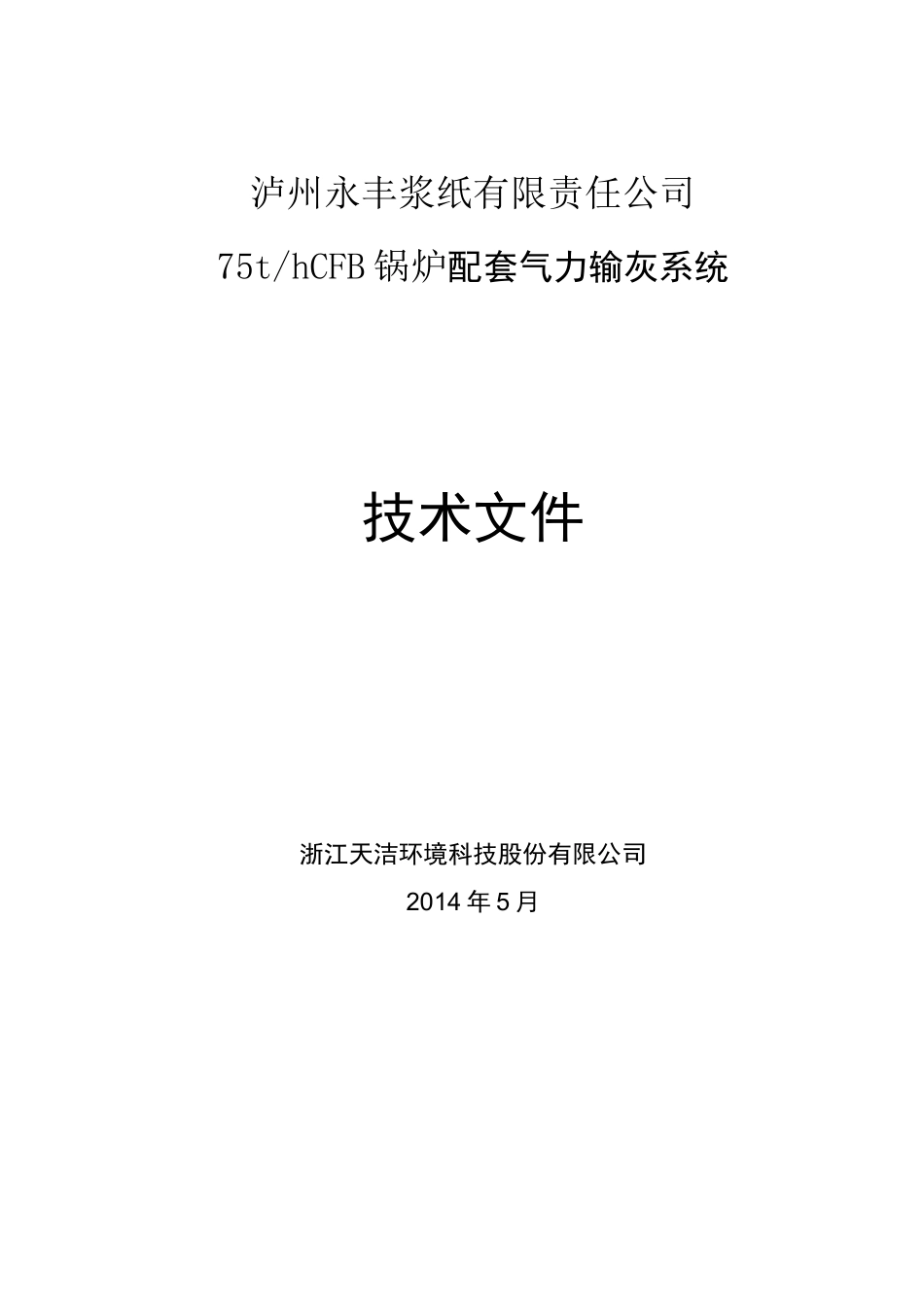

泸州永丰浆纸有限责任公司75t/hCFB锅炉配套气力输灰系统技术文件浙江天洁环境科技股份有限公司2014年5月TENGYJESGreeningFuture浓相气力输灰★设计方案第1页目录TENGY3ESGreeningFuture浓相气力输灰★设计方案第2页1-工程设计方案1・1■工程设计方案与说明1-1-1-原始设计资料与设计依据1-1-1-1-锅炉与除尘器型式锅炉容量：1X75t/h锅炉除尘器型式：一电二袋除尘器除尘器灰斗布置：3个1-1-1-2-操作条件1-1-121-飞灰量单台75t/h飞灰总量：9.89t/h（暂定）单台75t/h炉灰量分配：1-1-1-2-2-飞灰理化性质1-1-1-2-2-1-飞灰化学成分（略）1-1-1-2-2-2-飞灰物理性质飞灰粒径分布：（暂缺，按下表考虑）TENEY天墙GreeningFuture浓相气力输灰★设计方案第3页TENGY3ESGreeningFuture浓相气力输灰★设计方案第4页一电场二电场三电场仓泵数量（台）111仓泵规格（m3有效容积）2.01.01.0输送管道数量（根）11输送管道规格（mm）^114X7-^133X8❻114X74133X8输送压力（kg/cm2）2.302.002.00输送流速（m/s）7.06.806.50输送灰气比（kg/kg）三35.0三35.0三35.0设备配置与说明1.1.2.4.1.气源系统本工程气源设计条件如下：输送用压缩空气输送用气耗气量峰值耗气量20.0Nm3/min。设2台14.1m'/min的空压机，两用一备。空气品质指标压缩空气常压露点低于-20C、油份含量小于3ppm、去除大于5pm以上尘粒的99%,以防止输送过程中灰气混合物温度低于露点时飞灰的受潮粘积倾向贮气罐缓冲单台炉设3m3缓冲贮气罐1只，满足输灰系统间歇用气的负荷要求。控制仪表用压缩空气控制用气耗气量控制用气峰值耗气量0.5Nm3/min。平均耗气量0.40Nm3/min。空气品质指标压缩空气常压露点低于-20C、油份含量小于3ppm、去除大于1ym以上尘粒的99%。仪用气储气罐设1m3仪用气贮气罐1只，贮气罐可起到稳定气源压力，缓冲用气的作用，满足间歇用气的负荷要求。1.1.2.4.2.仓泵系统本系统配置多个上引式流态化仓泵作为关键输送设备。根据电除尘器不同电场运行工况的不同，相应配置不同规格的仓泵和管道以适应工况变化的要求。每只灰斗配置1台仓泵，共配置仓泵3台。每台炉仓泵具体配置如下：一电场配置F2514型仓泵1台，其有效容积为2.0m3。仓泵出料管径为0114(0133)X7,配套出料阀型号为EL100(EL125)型。二电场配置F1512型仓泵1台，其有效容积为1.0m3。仓泵出料管径为0114X7,配套出料阀型号为EL100型。三电场配置F0512型仓泵1台，其有效容积为1.0m3。仓泵出料管径为0114X7,配套出料阀型号为EL100型。TENEY天墙GreeningFuture浓相气力输灰★设计方案第5页1.1.2.4.3.输送管道由于系统输送流速低，本系统采用加厚的普通无缝钢管作为输送管道，弯管可采用背部加厚无缝钢管弯头或钢瓷复合耐磨弯头，弯曲半径不小于0.7米。一电场1台仓泵用1根输送管。采用变径，规格为@114X7—0133X8。二、三电场2台仓泵合用1根输送管。采用变径，规格为@114X7—0133X8；输送管道在安装设计时考虑热膨胀，采用弹性管系设计原则，尽量利用弯头作补偿。输送管道沿程每隔20至30米设吹堵装置一道，以满足系统故障堵管时的吹堵要求。1.1.2.4.4.控制系统1.1.2.4.4.1.控制系统设备配置本系统设1台程序控制器〖采用三菱可编程序控制器〗实现3台仓泵及相关设备的协调有序运行。每台仓泵各设一只现场控制箱，共3只现场控制箱。现场控制箱接受仓泵传感器信号〖包括仓泵阀门状态信号、料位信号、仓泵运行压力参数和故障信号等〗并送至程控器，同时接受程控器的控制信号，并转换为仓泵阀门〖包括进料阀、出料阀、一次气进气阀和二次气进气阀等〗动作。每台仓泵上设料位计、隔膜式压力开关、压力变送器等传感器件以满足流程要求。另设系统气源压力变送器和灰库料位接口以供输送程序控制系统连锁用。设输送显示控制柜1台及LCD监控系统以实现系统运行状态的动态监控。TENGYJESGreeningFuture浓相气力输灰★设计方案第6页TENEY天墙GreeningFuture浓相气力输灰★设计方案第7页TENGYJESGreeningFuture浓相气力输灰★设计方案第8页TENGYJESGreeningFuture浓相气力输灰★设计方案第9页TENGYJESGreeningFuture浓相气力输灰★设计方案第10页22仓泵现场控制箱3本公司生产23配电柜GGD1本公司生产...
