桥梁拆除施工组织设计方案VIP免费

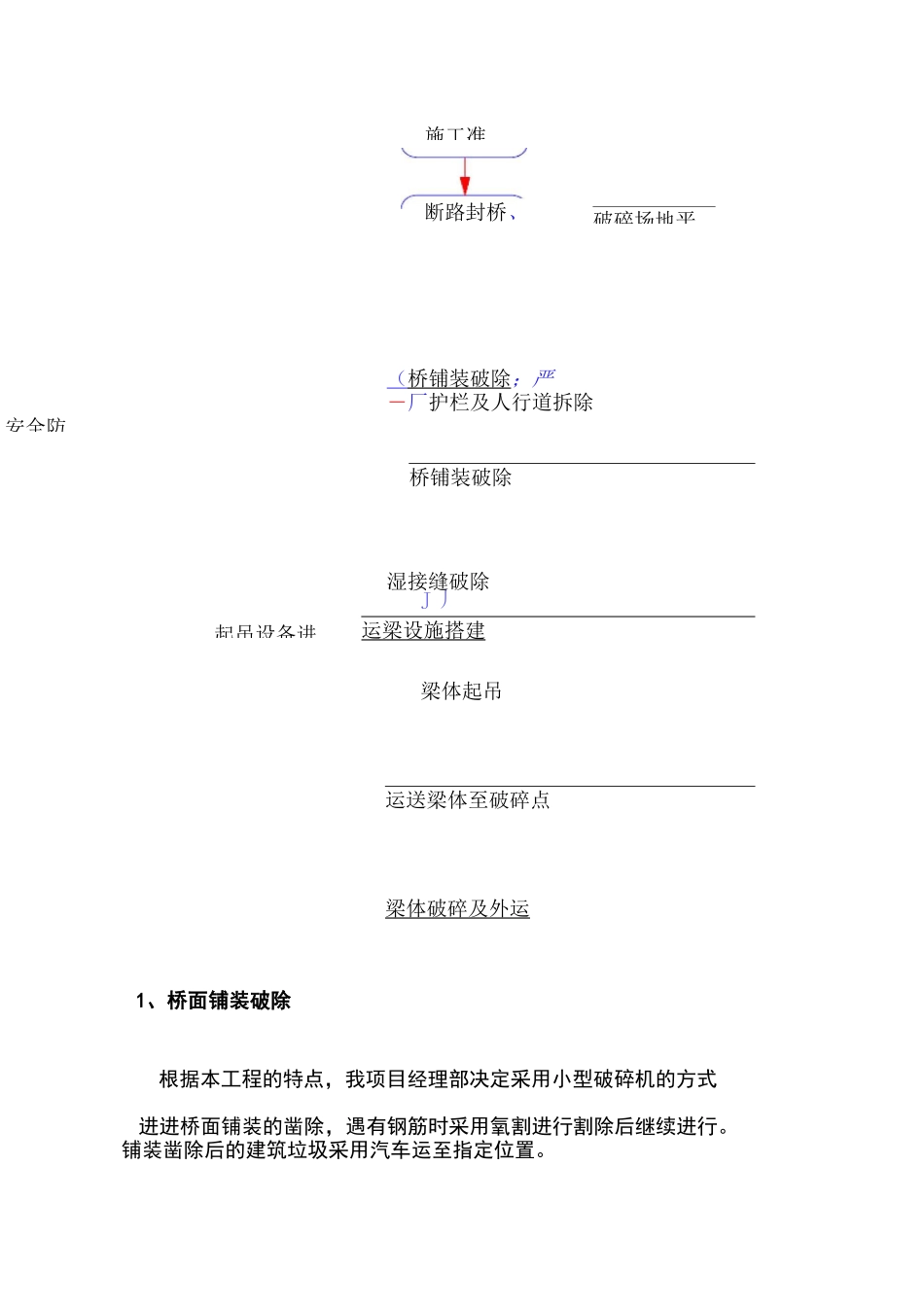

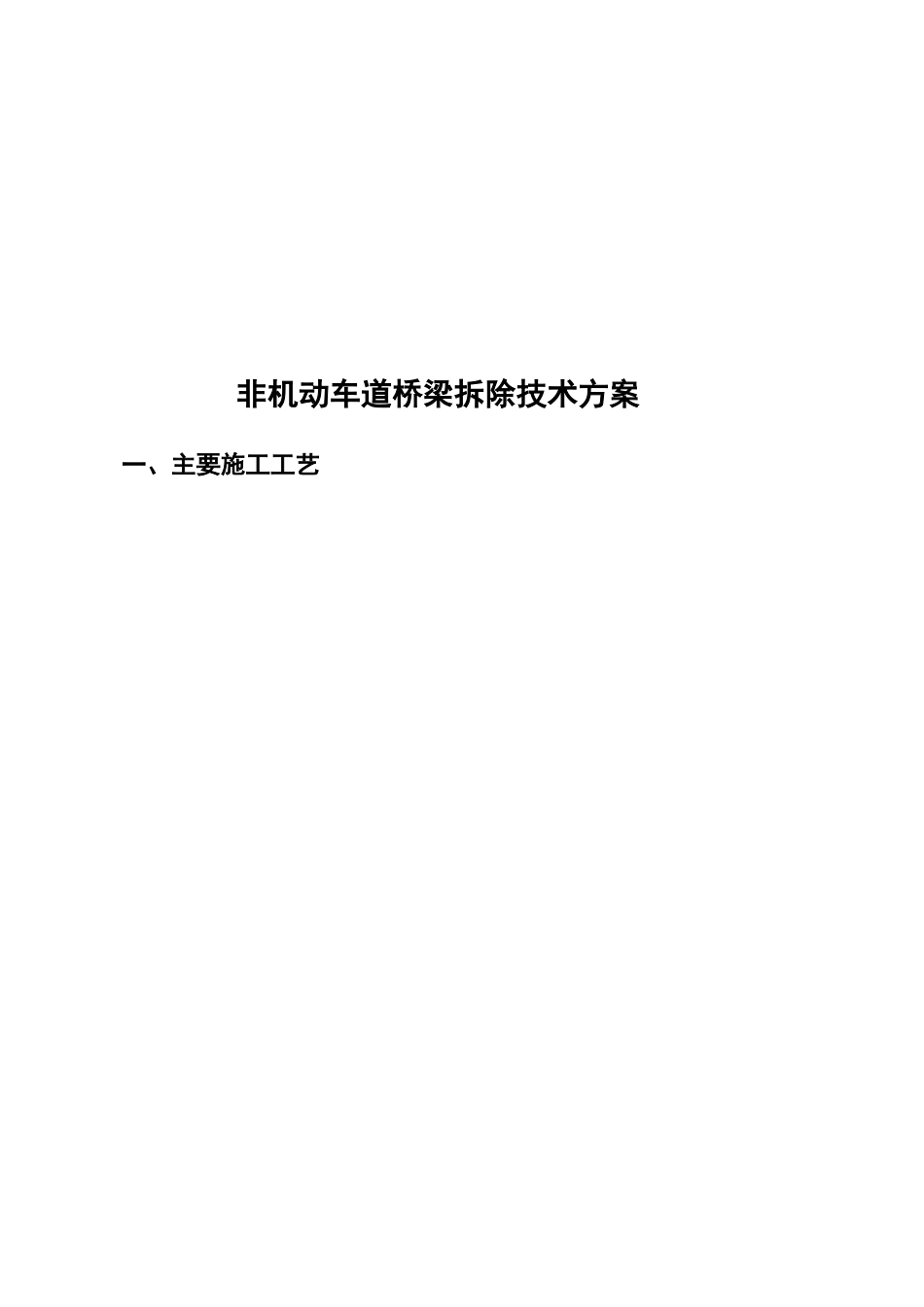

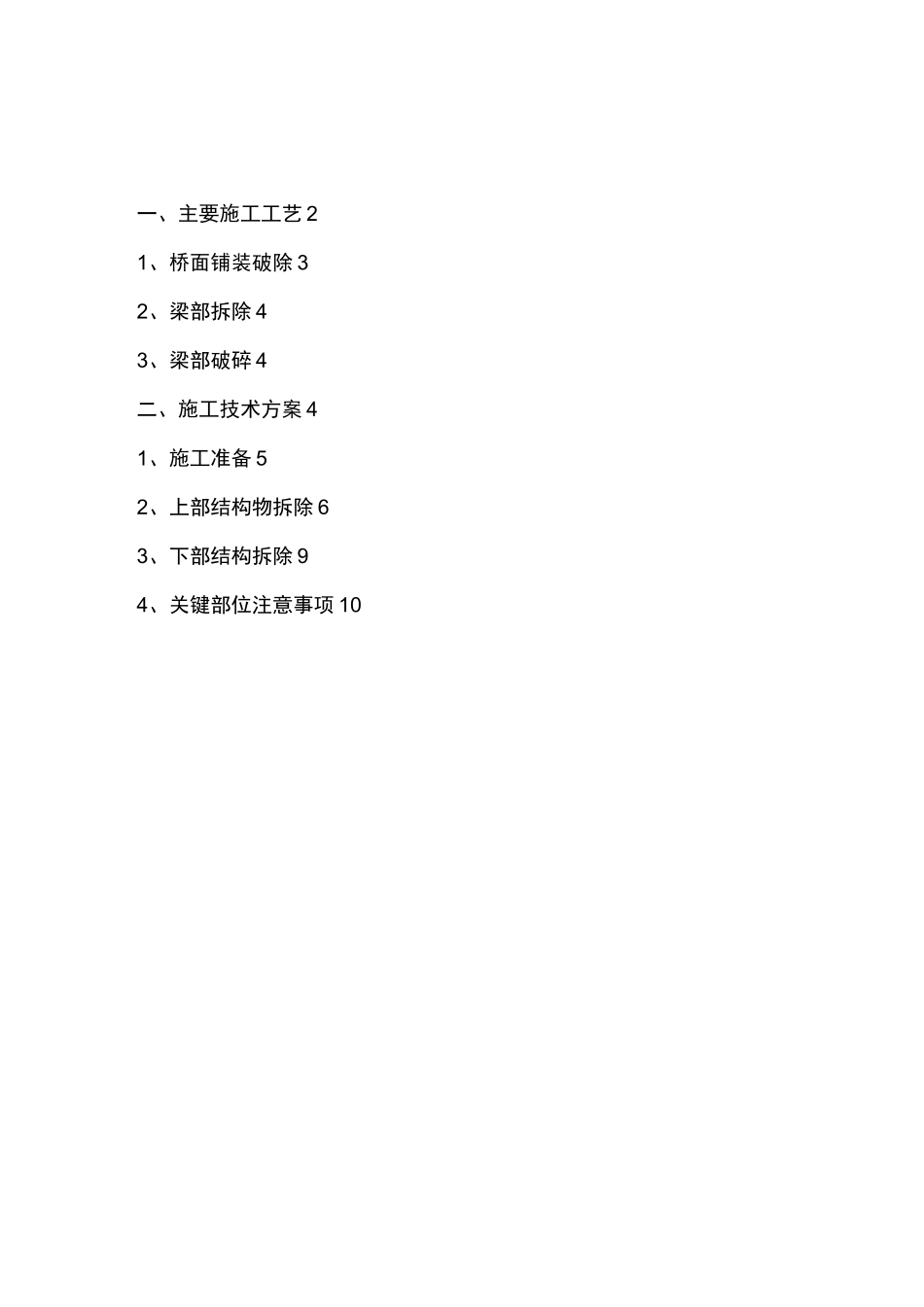

一、主要施工工艺21、桥面铺装破除32、梁部拆除43、梁部破碎4二、施工技术方案41、施工准备52、上部结构物拆除63、下部结构拆除94、关键部位注意事项10非机动车道桥梁拆除技术方案一、主要施工工艺安全防破碎场地平（桥铺装破除；严―厂护栏及人行道拆除起吊设备进桥铺装破除湿接缝破除J丿运梁设施搭建梁体起吊运送梁体至破碎点梁体破碎及外运1、桥面铺装破除根据本工程的特点，我项目经理部决定采用小型破碎机的方式进进桥面铺装的凿除，遇有钢筋时采用氧割进行割除后继续进行。铺装凿除后的建筑垃圾采用汽车运至指定位置。施工准断路封桥、2梁部拆除桥面铺装拆除完成后，对湿接缝进行凿除，板梁部分的铰结部全部凿除使每块板梁完全分离，T梁部分对于横隔板部分完全凿除，对于翼缘板处的连接钢筋大部分进行凿除，留有个别钢筋暂不拆除，吊装时再拆除以防T梁倾斜倒塌，发生安全问题。3、梁部破碎按照合同要求梁体破损必须在30cm以下，并确保砼和钢筋分离。按此要求我项目部准备在固定的场地内对梁体进破碎，破碎采用破坏机进行破碎，或者采用重锤进行夯碎。二、施工技术方案本工程梁部主要为预应力空心板梁及预应力T型梁，拆桥过程中梁板拆除必须详细周密考虑的核心问题，也是本桥能否安全、文明、按期完成拆除的关键问题所在。拆桥期间应对航道及原有道路的断航封路，根据该桥的结构形式及现场情况，我们制定的具体施工方案如下：1、施工准备1）对施工区域内的相关情况的调查与处置根据实测资料，本桥位处的实际水深约1.2~3.5米，为了安全起见项目部已与相关部门进行了沟通，在施工的期间内可以断航断路，防止破碎梁板时掉落杂物造成安全隐患，同时为了满足航道通航需要，我部后期将桥位范围内河道进行全断面疏浚，疏浚的标准恢复到船只通航标准要求。2）、对施工人员的安全培训。在拆桥前项目部应组织所有参加拆桥施工的施工人员进行针对本工程施工作来特点专门进行一次培训内容为针对本工程特点的安全操作规程和施工要点。3）、相关生产要素的组织，用于本工程的所有机械设备、人员均已组织完毕，方案得到批准后即可迅速进场。4）、梁板拆除顺序按先跨中后依次向两侧岸边进行拆除，待上部结构全部拆除以后再从盖梁到墩柱再到桩基从上往下依次破除，直到破到设计位置为准。2、上部结构物拆除1）、附属设施拆除附属设施物包括栏杆、人行道、及砼铺装桥面等。用人工配合破碎机拆除栏杆、人行道，并运至指定地点进行破碎清理。现场根据实际情况，采用小型破碎机凿除桥面砼铺装，并用铲车外运至指定地点。2）、梁部拆除梁部拆除包括空心板梁部分及T梁部分，斥除空心板梁部时可将桥面铺装及铰缝全部凿除，但在拆除T梁部分时应在凿除桥面铺装层时留几处钢筋不切断，作为防止T梁侧到时用，在吊装时进行切断。在拆除每跨梁部时，最后拆除的一片梁应为中梁，不宜将边梁作为最后一片拆除，特别是在T梁拆除时，这样最后一片梁容易进行支撑，保证吊装的安全。因为梁体重量小，我项目拟采用两辆吊车将大梁抬起后放置到运梁板车或炮车上运至指定位置，进行破碎。梁体拆除的顺序，1桥面附属拆除，2拆除铰缝，3如为T梁需拆除部分横隔板，且预留两道横隔板，4设置好吊点处钢丝绳固定设施，5起吊设备就位，并使钢丝绳初步受力，6拆除剩余横隔板使之与整体发离，7起吊单片梁体运至破碎场。吊点设置，为保证在起吊过程中梁体稳定，吊点应设在支座附近，以保证起吊后与现状受力情况基本相同。同时为保证在起吊梁体不发生扭转，除在在支座附近设置两个主吊点外还应在梁体两侧约1/4处加设两个副吊点，以保证梁体安全顺利拆除。如下图所示：其中1#及4#为主吊点，2#及3#为副吊点，在副吊点的吊索应各设一组手拉葫芦，在主吊索起吊受力后拉动副吊索使之受力，起到平稳梁体的作用，主吊索采用的钢丝绳直径不得小于^40,吊点与梁体连接采用U型夹进行连接，在U型夹与梁体连接稳固经检查无问题后方可进行起吊。主梁破碎要求，在梁体运至破碎场后应立即组织破碎，由于本桥主梁全部为预应力梁，故在破碎前首先应进行预应力放张，预应力放张采用破碎机在梁中跨中部进行破碎，打断梁体使预应力自然放张，放张后破碎可...
