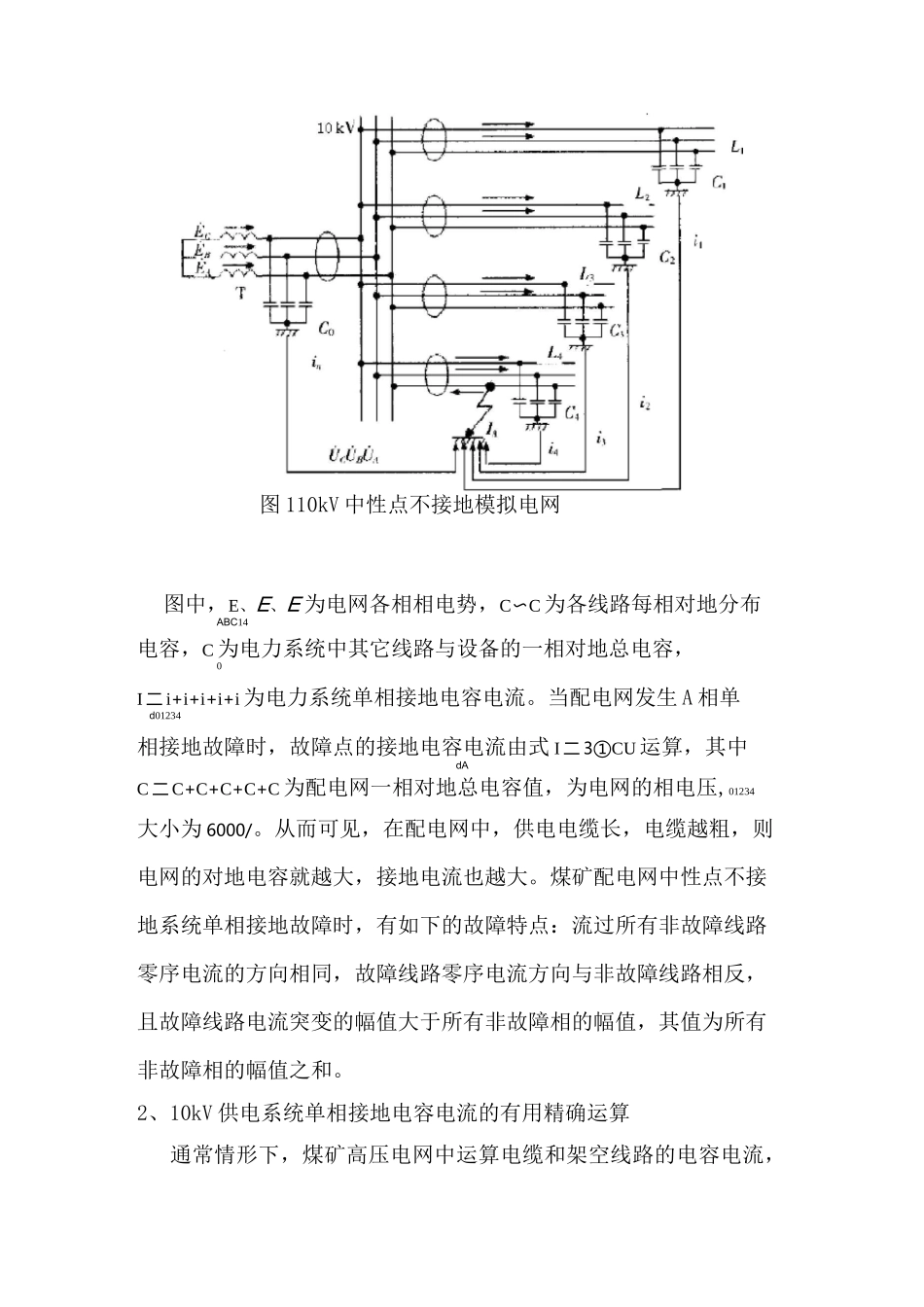

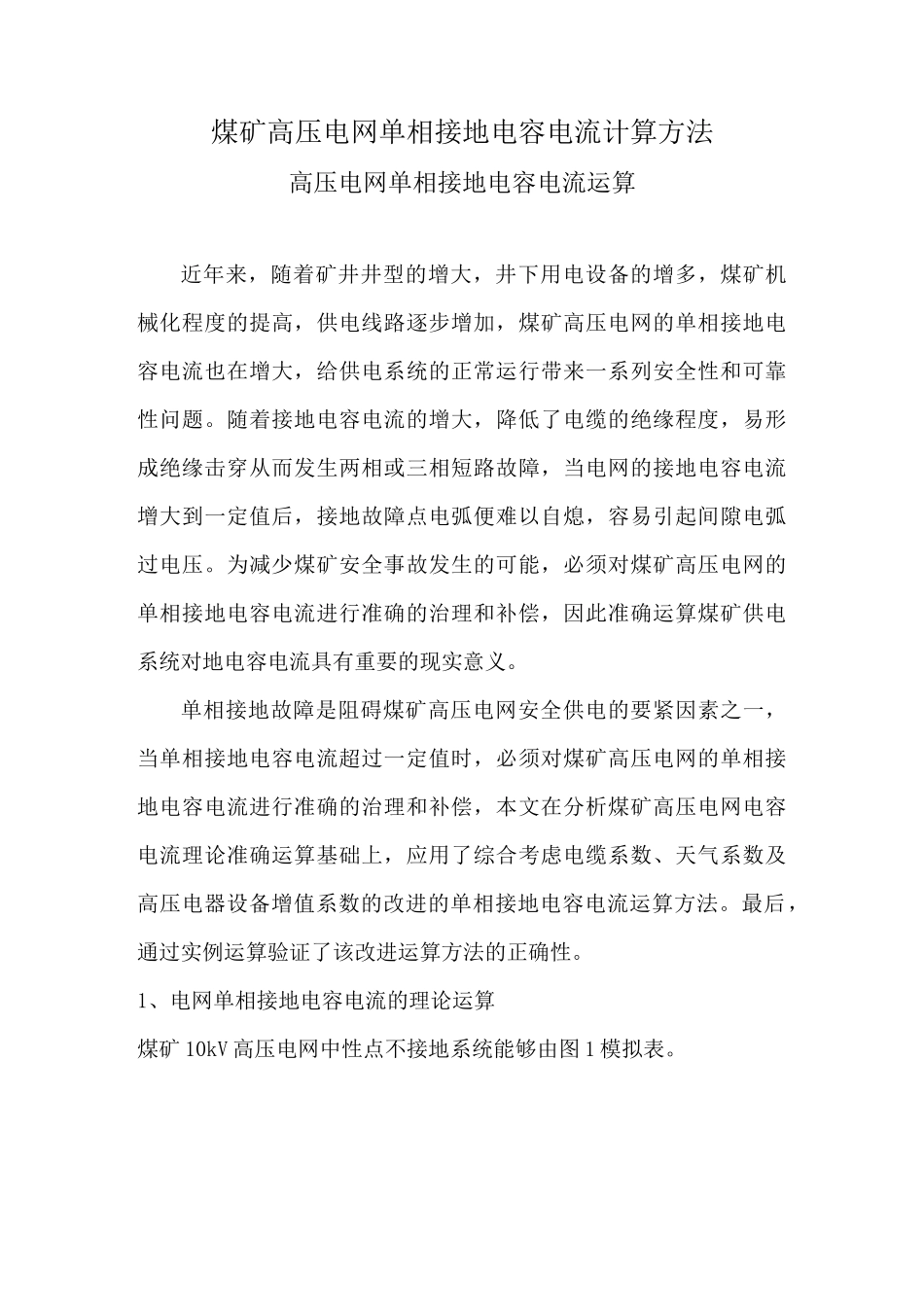

煤矿高压电网单相接地电容电流计算方法高压电网单相接地电容电流运算近年来，随着矿井井型的增大，井下用电设备的增多，煤矿机械化程度的提高，供电线路逐步增加，煤矿高压电网的单相接地电容电流也在增大，给供电系统的正常运行带来一系列安全性和可靠性问题。随着接地电容电流的增大，降低了电缆的绝缘程度，易形成绝缘击穿从而发生两相或三相短路故障，当电网的接地电容电流增大到一定值后，接地故障点电弧便难以自熄，容易引起间隙电弧过电压。为减少煤矿安全事故发生的可能，必须对煤矿高压电网的单相接地电容电流进行准确的治理和补偿，因此准确运算煤矿供电系统对地电容电流具有重要的现实意义。单相接地故障是阻碍煤矿高压电网安全供电的要紧因素之一，当单相接地电容电流超过一定值时，必须对煤矿高压电网的单相接地电容电流进行准确的治理和补偿，本文在分析煤矿高压电网电容电流理论准确运算基础上，应用了综合考虑电缆系数、天气系数及高压电器设备增值系数的改进的单相接地电容电流运算方法。最后，通过实例运算验证了该改进运算方法的正确性。1、电网单相接地电容电流的理论运算煤矿10kV高压电网中性点不接地系统能够由图1模拟表。图110kV中性点不接地模拟电网图中，E、E、E为电网各相相电势，C〜C为各线路每相对地分布ABC14电容，C为电力系统中其它线路与设备的一相对地总电容，0I二i+i+i+i+i为电力系统单相接地电容电流。当配电网发生A相单d01234相接地故障时，故障点的接地电容电流由式I二3①CU运算，其中dAC二C+C+C+C+C为配电网一相对地总电容值，为电网的相电压,01234大小为6000/。从而可见，在配电网中，供电电缆长，电缆越粗，则电网的对地电容就越大，接地电流也越大。煤矿配电网中性点不接地系统单相接地故障时，有如下的故障特点：流过所有非故障线路零序电流的方向相同，故障线路零序电流方向与非故障线路相反，且故障线路电流突变的幅值大于所有非故障相的幅值，其值为所有非故障相的幅值之和。2、10kV供电系统单相接地电容电流的有用精确运算通常情形下，煤矿高压电网中运算电缆和架空线路的电容电流，再加上电气设备的对地电容电流，作为电力系统总的单相接地电容电流。本文提出了一种综合考虑电缆参数、天气系数及高压电器增值系数的煤矿10kV高压电网对地电容电流的精确理论运算方法。该运算方法克服了原有公式选择电缆参数单一的缺点，依照不同电缆参数、天气因素及高压电器增值系数选用不同运算参数，有效提高了运算结果的精度。2.1电缆对地电容电流在煤矿10kV高压电网中，发生单相接地故障时，电缆的电容电流运算如下：I二K•U•L(1)cd式中；K二(95+hS)/(2200+6S)；L为电缆的长度伽)；S为电缆芯线横i截面积(mm2)；U为电缆线路的额定电压(kV)；h为电缆截面系数，见i表1，如h二3.3。150表,1槪曲系毅Tub=.1smotionmodulus355.350g704-9^3.7]203,315a1853.32.2架空线路对地电容电流依照体会架空线路对地电容电流远小于电缆线路，煤矿10kV高压电网的架空线路均无架空地线，系统发生单相接地故障时，架空线路电容电流可由下式运算：I二1.1X4.2UXLX103⑵Ld式中L为线路长度(km)；U为架空线路额定线电压(kV)。2.3电气设备对地电容电流由体会知10kV电气设备的单相接地电容电流约为架空线及电缆对地电容电流总和的0.18倍，从而可精确运算在分列运行状态下，以各段10kV母线为电源的相对独立的煤矿高压电网单相接地电容电流。运算如下：I=KK(工I+ZI)(3)d612Ldcd式中I为相对独立的高压电网发生单相接地故障时的电容电流；Kd61为天气系数。阴雨天时K=1.05，天气晴朗干燥时K=1；K为电力系112统中所接高压电气设备的增值系数，在10kV高压电网中K=1.18；2工I为该高压电网中所有带电运行的架空线路单相接地电容电流之Ld和；工I为该高压电网中所有带电运行的电缆路单相接地电容电流cd之和。3、运算与结果验证地面35KV变电所10KV母线I段地面架空线路较短能够忽略井下电缆长度统计：入井电缆：185mm/0.52km95mm/3.4km中央变电所：185mm/4.8km、35mm/0.8km西区变电所：35mm/0.58kmXV煤变电所：35mm/l.lkmXV局扇变电所：35mm/0.6km母线I段各类线路总长及单项接地电容电流交...
