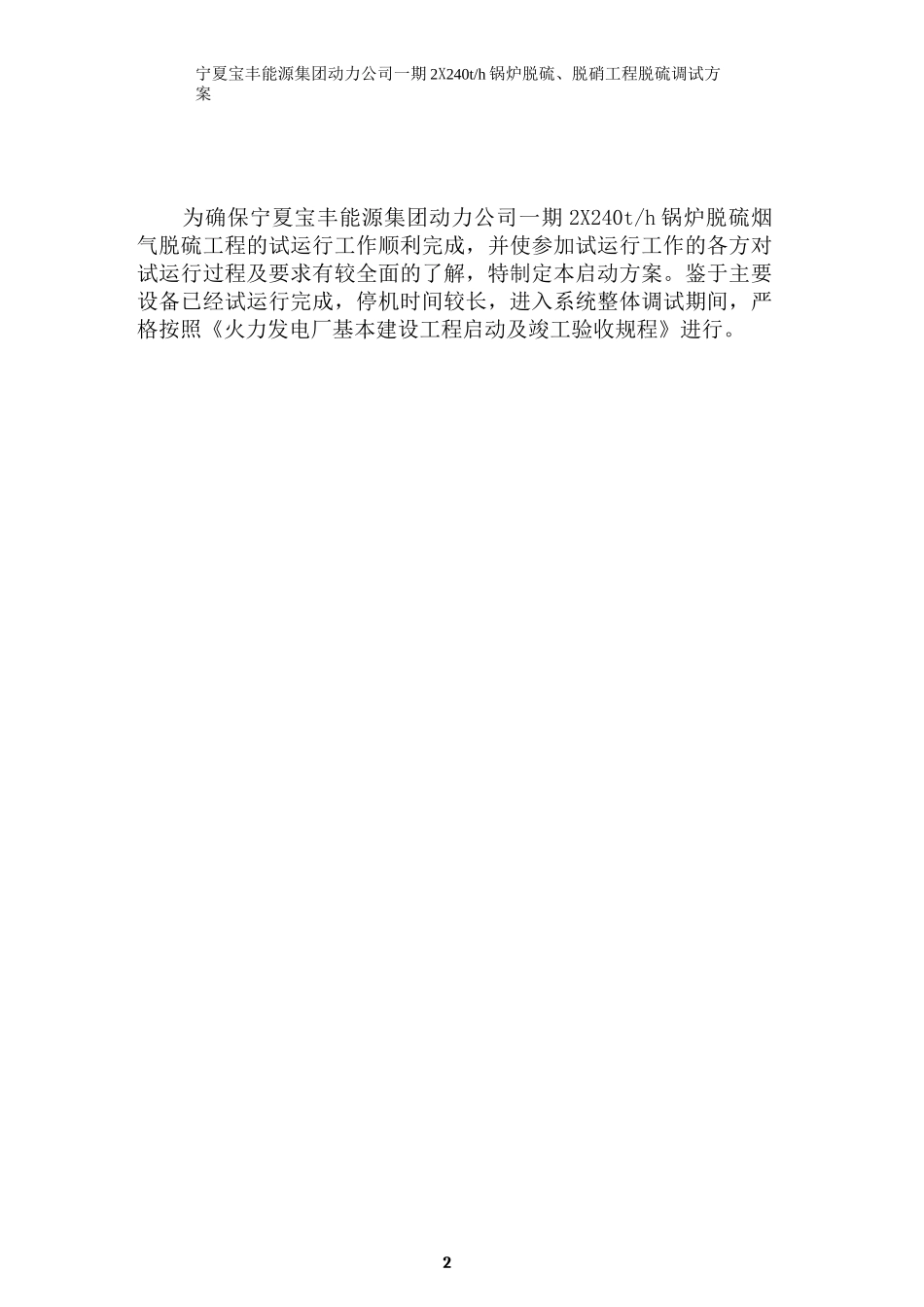

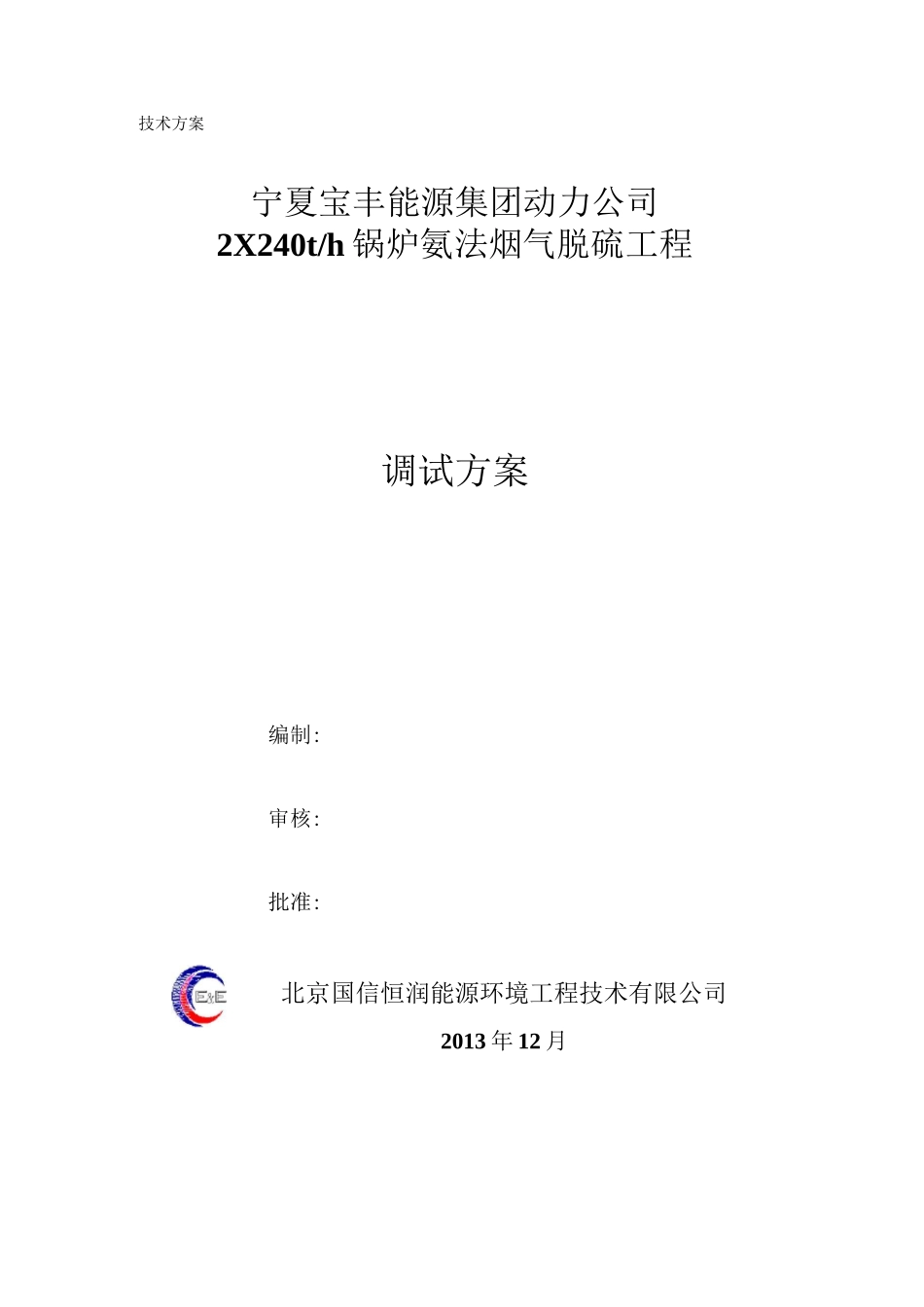

宁夏宝丰能源集团动力公司2X240t/h锅炉氨法烟气脱硫工程调试方案编制:审核:批准:北京国信恒润能源环境工程技术有限公司2013年12月技术方案宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工程脱硫调试方案2为确保宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫烟气脱硫工程的试运行工作顺利完成，并使参加试运行工作的各方对试运行过程及要求有较全面的了解，特制定本启动方案。鉴于主要设备已经试运行完成，停机时间较长，进入系统整体调试期间，严格按照《火力发电厂基本建设工程启动及竣工验收规程》进行。宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工程脱硫调试方案3宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工程脱硫调试方案4主要设备清册序号设备名称型号规格单位数量工艺系统一一SO2吸收系统（一）吸收塔+循环槽1吸收塔本体D8.8mXH35.5m，浆池高6m,钢砼衬PP板，内部支承为钢结构座12玻璃钢烟囱D4.5X54.5米，FRP座13塔盘材质316L不锈钢，层14水封循环槽D4mXH4m,FRP座15楼梯、平台材料：Q235A套16除雾器出口液滴含量75mg/Nm3,材料PP,2层，D8.8m套17吸收塔喷淋层3层，管道材料FRP套18吸收塔喷淋层喷嘴SiC雾化喷嘴，〜26.5m3/h，单向120°实心锥偏心喷嘴，復盖面积＞2米102个9吸收塔水封层1层，管道材料FRP套110水封层喷嘴碳化硅螺旋喷嘴，流量：〜4m3/h，螺旋喷嘴60个11吸收塔扰动层1层，管道材料FRP套1（二）浆液循环系统1吸收塔浆液循环泵A流量Q=900m3/h,H=18mLC，材质2605双相合金，额定功率:110kW台1宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工程脱硫调试方案52吸收塔浆液循环泵B流量Q=900m3/h,H=20mLC，材质2605双相合金，额定功率：110kW台13吸收塔浆液循环泵C流量Q=900m3/h,H=22mLC，材质2605双相合金，额定功率：130kW台14吸收塔水封循环泵流量Q=320m3/h,H=60mLC，材质2605双相合金，额定功率：110KW台2一用一备5吸收塔扰动泵流量Q=600m3/h,H=25mLC，材质2605双相合金，额定功率：132kW台2一用一备（三）氧化空气系统1氧化风机罗茨式，入口风量Q=5000Nm3/h（st,dry）,压头P=700mbar电机功率185kw,一用一备2台一用一备二烟气系统1塔入口烟气预洗涤系统喷淋系统套12塔入口紧急冷却降温喷嘴螺旋喷嘴316L，流量：〜2.5m3/h,120°螺旋喷嘴个423吸收塔入口膨胀节5000mmX4400mm；6=6mm；碳钢框架，非金属膨胀节1个4烟道45.3X1.3t60三液氨储存及蒸发系统1卸氨鹤管套12氨水制备器液氨消耗量5t/h,氨水制备量25t/h（脱硫脱销共用，布置在二期脱销场地）台23氨气增压器D500X2000台14冷却水塔冷却水量100m3/h，进水温度40°C出水温度30°C,3KW座25水池20m3座16冷却水泵100m3/hH=40m22KW台37氨区事故吸收槽有效容积V=10m3,D1.5mXH3m台18氨区排水坑2X2X2台19氨区排水坑泵立式，Q=20m3/hH=25m电机：N=11kW台2宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工程脱硫调试方案16宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工程脱硫调试方案720双级活塞推料离心机21流化床干燥机22预热风机23热风机24冷风机25空气预热器26空气加热器27引风机28旋风除尘器29螺旋输送机处理量10t/h,电机功率67kw，型号HR500-NA处理量4.7t/h,总功率70KW，型号TGZZ15*75L4-72N0.4.5A,功率7.5KW__材质：Q235B4-72NO.5A,功率15KW材质：Q235B4-72NO.4A,功率5.5KW__材质：Q235BSRZ10*7D__材质：Q235B5片/台SRZ10*7D__材质：Q235B6片/台4-72N0.8C,功率55KW__材质：Q235BDN1500材质：304过流件30包装机31减温减压装置工艺水系统排放系统事故浆液池事故池搅拌器DN300,L=3000mm304处理量8-10t/h，规格：50kg/袋，功率5KW蒸汽处理量6t/H和8t/h8mX8mX6m，混凝土衬鳞片除尘预洗涤泵泥浆泵压缩空气系统检修起吊泵房检修电动葫芦离心机检修电动葫芦检修平台扶梯22kw形式：卧式离心泵，带虹吸罐，过流材质：双相不锈钢，流量Q=200m3/h,H=30mLC，电机功率45kW形式：卧式离心泵，带虹吸罐，过流材质：双相不锈钢，流量Q=40m3/h,H=80mLC，电机功率37kW起重量5t,起吊高度7m起重量5t,起吊高度22m型钢20一用一备一用一备宁夏宝丰能源集团动力公司一期2X240t/h锅炉脱硫、脱硝工...
