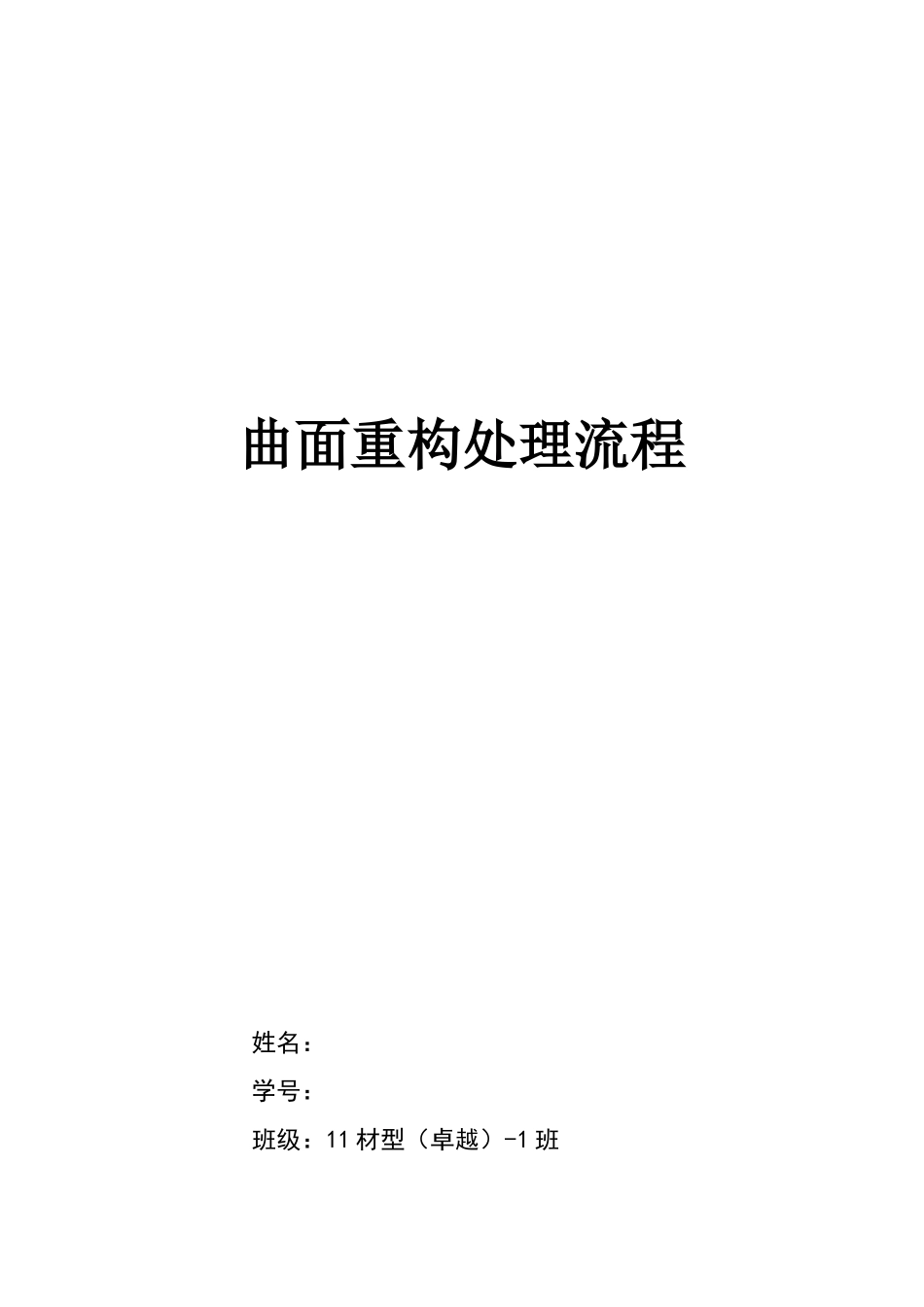

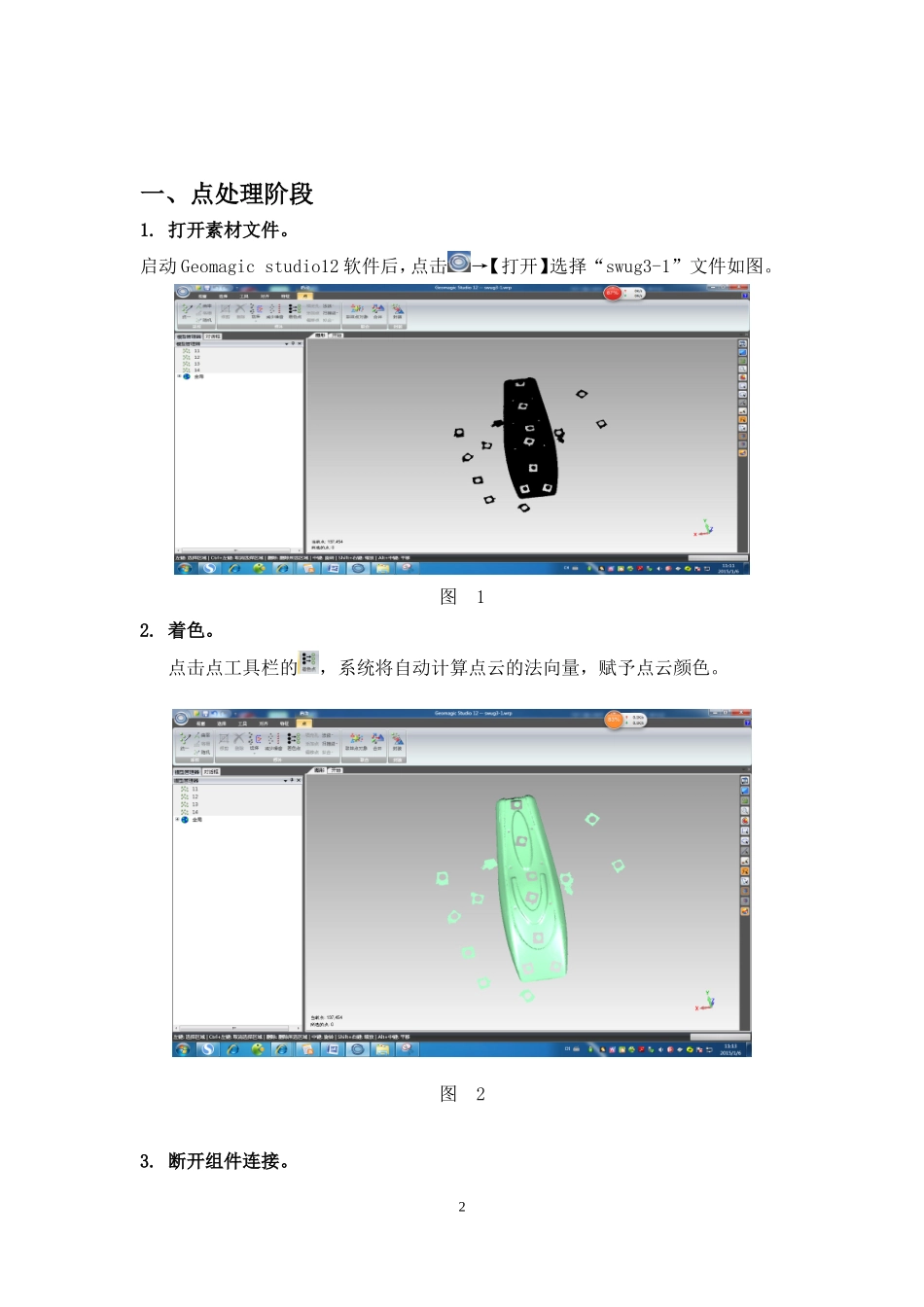

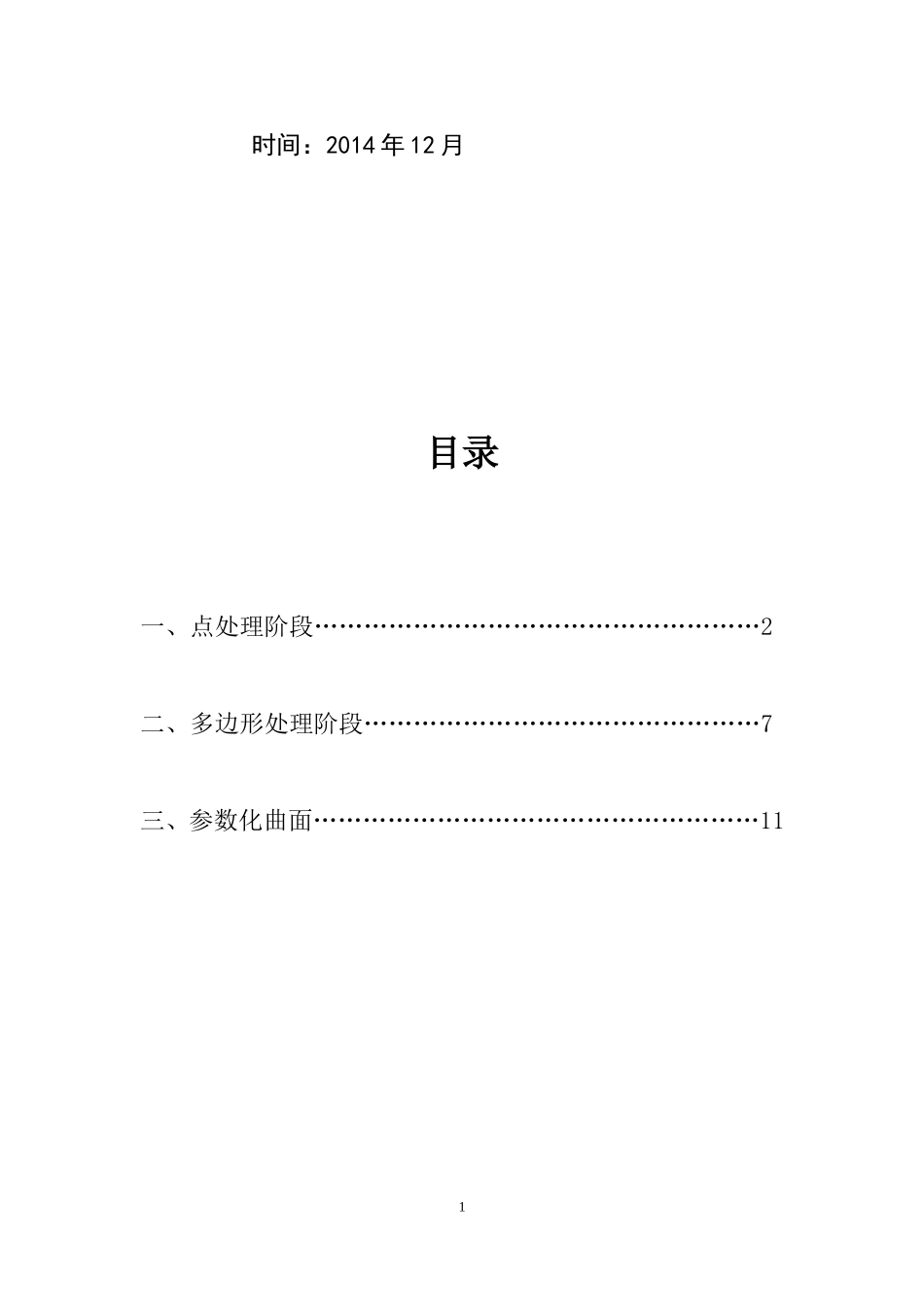

曲面重构处理流程姓名：学号：班级：11材型（卓越）-1班时间：2014年12月目录一、点处理阶段………………………………………………2二、多边形处理阶段…………………………………………7三、参数化曲面………………………………………………111一、点处理阶段1.打开素材文件。启动Geomagicstudio12软件后，点击→【打开】选择“swug3-1”文件如图。图12.着色。点击点工具栏的，系统将自动计算点云的法向量，赋予点云颜色。图23.断开组件连接。2点击点工具栏的断开组件连接图标，弹出选择非连接选项的对话框，在“分隔”选择“低”，然后点击确定。图3退出对话框后按Delete删除选中的非连接点云。图44.选择体外孤点。点击点工具栏的体外孤点图标，弹出体外孤点对话框，将敏感性设置为100。3图5点击应用后确定，按Delete删除选中的红色点云，该命令使用3次。5.手动删除。点击矩形选择工具图标，进入矩形工具的选择状态，改变模型的视图（按住中间旋转），在视窗点击一个点，按住鼠标左键进行拖动框选，如图所示。图64按Delete删除选中的红色杂点。图76.减少噪音。点击点工具栏的减少噪音图标，进入减少噪音对话框，点击应用后确定该命令有助于减少在扫描中的噪音点到最小，更好地表现真实的物体形状。造成5噪音点的原因可能是扫描设备轻微震动、物体表面较差、光线变化。图87.统一采样。点击点工具栏的统一采样图标，进入统一采样对话框，在输入中选择绝对间距里输入0.2mm，曲率优先拉到中间，点击应用后确定。在保留物体原来面貌的同时减少点云数量，便于删除重叠点云、稀释点云。6图98.封装。点击点工具栏的封装图标，进入封装对话框，直接点击确定，软件将自动计算。该命令将点转换成三角面。图10二、多边形处理阶段1.打开素材文件7启动Geomagicstudio12软件后，点击图标，打开文件”swug4-2”。图122.填充孔点击多边形工具栏的选择填充单个孔图标，右键点击空白处，选择“选择边界”，再点击绿色边界，系统将选中边界并往内扩张（左键点击一次则扩展一次）按delete删除翘曲边界，右键选择“填充”，再手动去选择需填充的边界，最后按ESC退出命令。8图133.去除特征点击蜡笔选择工具图标，进入蜡笔工具的选择状态，选择有问题的三角面，再点击多边形工具栏的去除特征图标，系统将自动根据红色周围的曲率变化进行光顺。4.用平面进行裁剪点击下的“用平面进行裁剪”，弹出“用平面进行裁剪“对话框。定义选择“拾取边界”，选取边界，位置度设为2mm，点击“平面截面“按钮。图149再点击“删除所选择”，删除底座下段区域，再点击“封闭相交面”，最后点击确定退出命令。图155.网格医生点击多边形工具栏下的网格医生图标，软件将自动选中有问题的网格面点击应用后确定。图166.删除钉状物点击多边形工具栏下的删除钉状物图标，点击应用后确定。该命令用于检测并展平多边形网格上的单点尖峰。10图177.松弛多边形点击多边形工具栏下的松弛图标，将强度拉至第二格，点击应用后确定。该命令用于最大限度减少单独多边形之间的角度，使多边形网格更加光滑。图188.简化多边形11点击多边形工具栏下的简化图标，在减少到百分比栏输入70%，勾中“固定边界”，点击应用后确定。该命令用于减少三角形数量但不影响其细节，勾中固定边界将在边界区域保留更多三角面。图199.增强表面啮合点击多边形工具栏下的增强表面啮合图标，点击应用后确定。该命令用于在高曲率区域增加点而不破坏形状。图2010.保存三角面12保存STL文件，后期建模需要。在左边管理器面板中右键点击“Points”，选择“保存”，弹出保存对话框，输入文件名“swug7-2”，保存类型选择STL（binary）后，点击保存按钮。三、参数化曲面1.打开素材文件启动Geomagicstudio12软件后，点击→【打开】选择“canshuhua1”文件。图212.构造参数化曲面点击参数化曲面工具栏下的构造参数化曲面图标，弹出对话框，点确定进行fashion阶段。图223.检测区域13击参数化曲面工具栏下的检测区域图标，点击计算图23系统将自动划分分隔符（曲率带），最后点击抽取完成对轮廓线的提取，点击确定退出命令。若出现分隔符交叉则按住CTRL+蜡笔工具进行清理；若红...
