石灰石在炼钢中地作用VIP免费

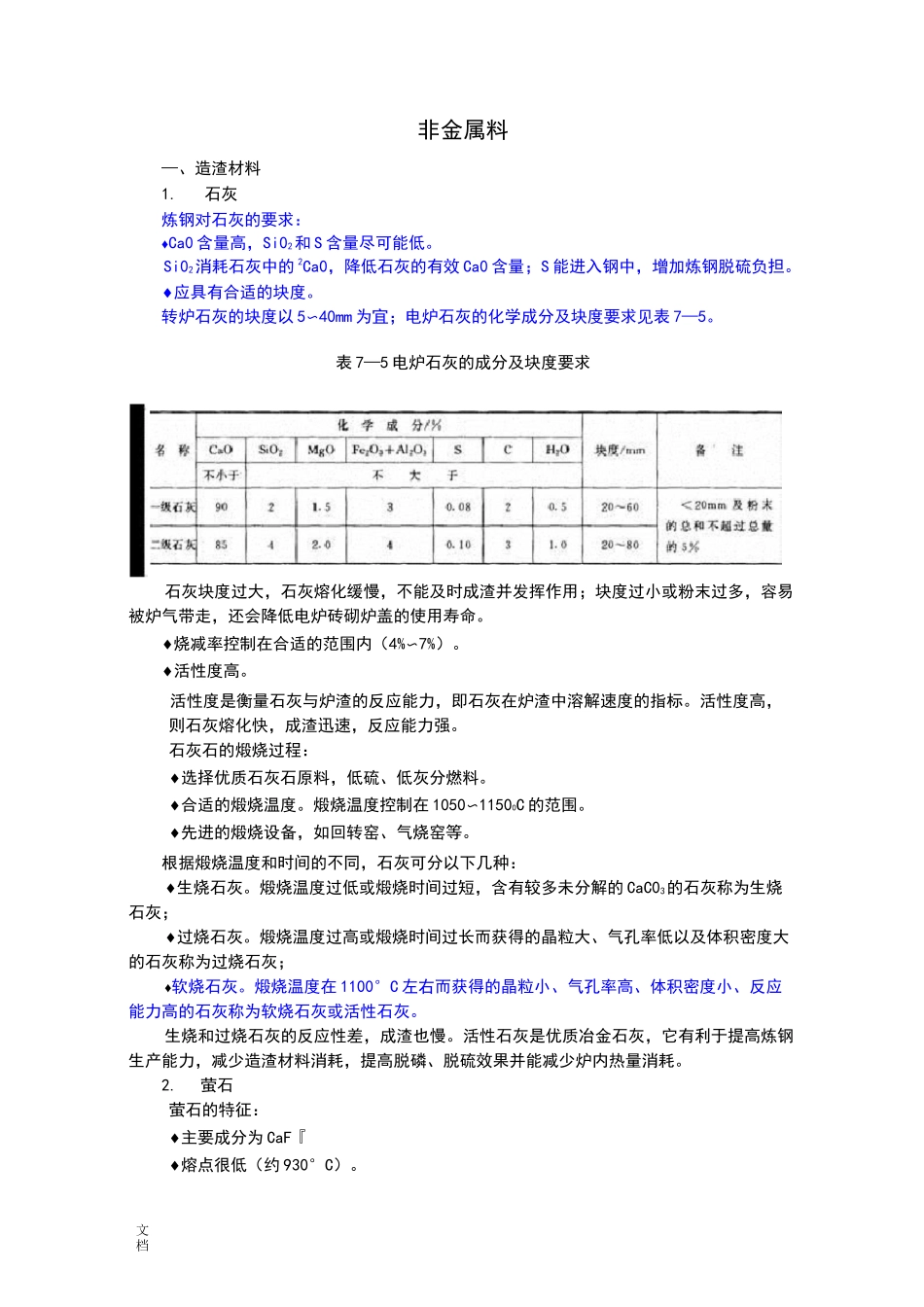

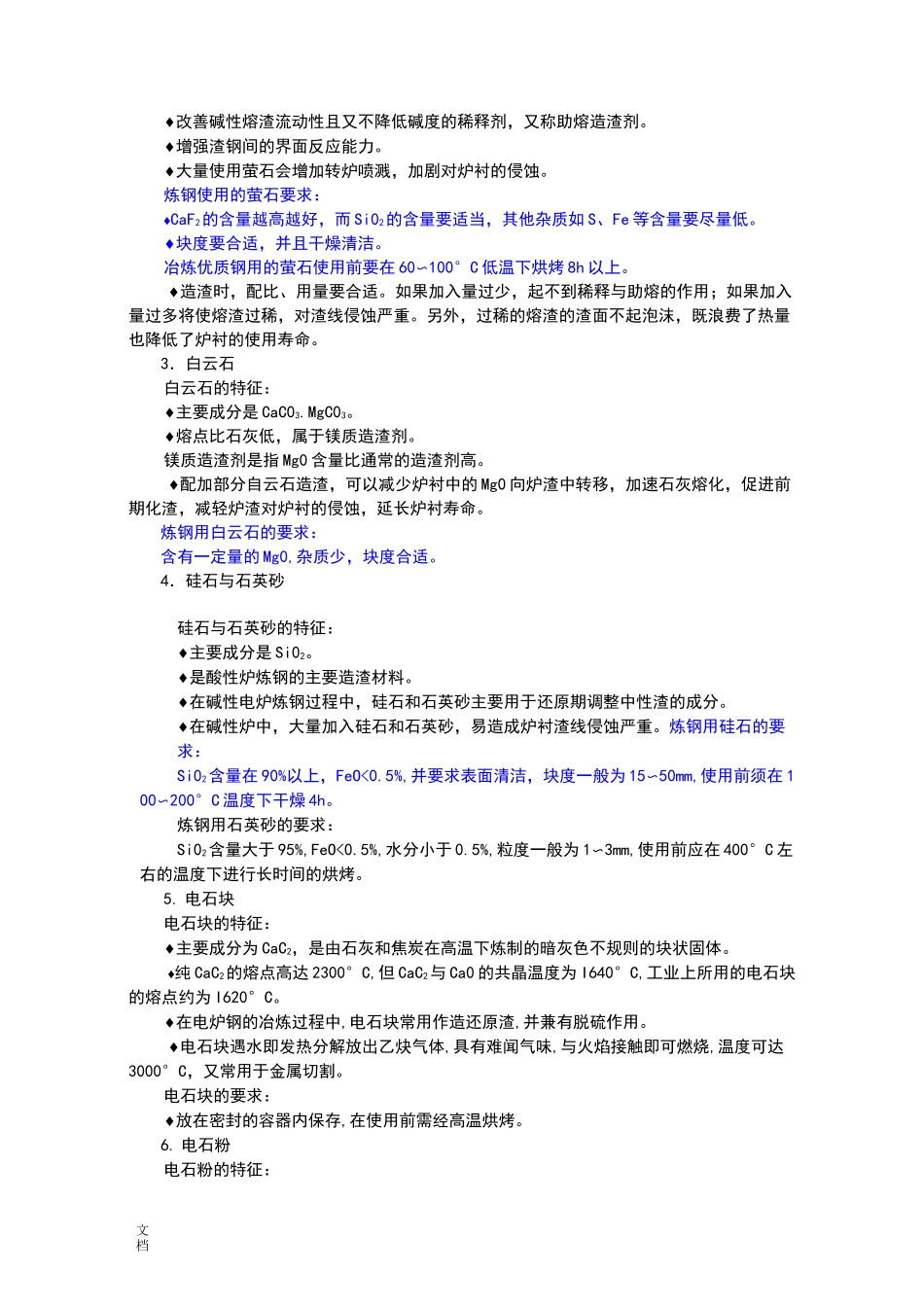

文档非金属料—、造渣材料1.石灰炼钢对石灰的要求：♦Ca0含量高，Si02和S含量尽可能低。Si02消耗石灰中的2Ca0，降低石灰的有效Ca0含量；S能进入钢中，增加炼钢脱硫负担。♦应具有合适的块度。转炉石灰的块度以5〜40mm为宜；电炉石灰的化学成分及块度要求见表7—5。表7—5电炉石灰的成分及块度要求石灰块度过大，石灰熔化缓慢，不能及时成渣并发挥作用；块度过小或粉末过多，容易被炉气带走，还会降低电炉砖砌炉盖的使用寿命。♦烧减率控制在合适的范围内（4%〜7%）。♦活性度高。活性度是衡量石灰与炉渣的反应能力，即石灰在炉渣中溶解速度的指标。活性度高，则石灰熔化快，成渣迅速，反应能力强。石灰石的煅烧过程：♦选择优质石灰石原料，低硫、低灰分燃料。♦合适的煅烧温度。煅烧温度控制在1050〜11500C的范围。♦先进的煅烧设备，如回转窑、气烧窑等。根据煅烧温度和时间的不同，石灰可分以下几种：♦生烧石灰。煅烧温度过低或煅烧时间过短，含有较多未分解的CaC03的石灰称为生烧石灰；♦过烧石灰。煅烧温度过高或煅烧时间过长而获得的晶粒大、气孔率低以及体积密度大的石灰称为过烧石灰；♦软烧石灰。煅烧温度在1100°C左右而获得的晶粒小、气孔率高、体积密度小、反应能力高的石灰称为软烧石灰或活性石灰。生烧和过烧石灰的反应性差，成渣也慢。活性石灰是优质冶金石灰，它有利于提高炼钢生产能力，减少造渣材料消耗，提高脱磷、脱硫效果并能减少炉内热量消耗。2.萤石萤石的特征：♦主要成分为CaF『♦熔点很低（约930°C）。文档♦改善碱性熔渣流动性且又不降低碱度的稀释剂，又称助熔造渣剂。♦增强渣钢间的界面反应能力。♦大量使用萤石会增加转炉喷溅，加剧对炉衬的侵蚀。炼钢使用的萤石要求：♦CaF2的含量越高越好，而Si02的含量要适当，其他杂质如S、Fe等含量要尽量低。♦块度要合适，并且干燥清洁。冶炼优质钢用的萤石使用前要在60〜100°C低温下烘烤8h以上。♦造渣时，配比、用量要合适。如果加入量过少，起不到稀释与助熔的作用；如果加入量过多将使熔渣过稀，对渣线侵蚀严重。另外，过稀的熔渣的渣面不起泡沫，既浪费了热量也降低了炉衬的使用寿命。3．白云石白云石的特征：♦主要成分是CaC03.MgC03。♦熔点比石灰低，属于镁质造渣剂。镁质造渣剂是指Mg0含量比通常的造渣剂高。♦配加部分自云石造渣，可以减少炉衬中的Mg0向炉渣中转移，加速石灰熔化，促进前期化渣，减轻炉渣对炉衬的侵蚀，延长炉衬寿命。炼钢用白云石的要求：含有一定量的Mg0,杂质少，块度合适。4．硅石与石英砂硅石与石英砂的特征：♦主要成分是Si02。♦是酸性炉炼钢的主要造渣材料。♦在碱性电炉炼钢过程中，硅石和石英砂主要用于还原期调整中性渣的成分。♦在碱性炉中，大量加入硅石和石英砂，易造成炉衬渣线侵蚀严重。炼钢用硅石的要求：Si02含量在90%以上，FeO<0.5%,并要求表面清洁，块度一般为15〜50mm,使用前须在100〜200°C温度下干燥4h。炼钢用石英砂的要求：Si02含量大于95%,FeO<0.5%,水分小于0.5%,粒度一般为1〜3mm,使用前应在400°C左右的温度下进行长时间的烘烤。5.电石块电石块的特征：♦主要成分为CaC2，是由石灰和焦炭在高温下炼制的暗灰色不规则的块状固体。♦纯CaC2的熔点高达2300°C,但CaC2与Ca0的共晶温度为I640°C,工业上所用的电石块的熔点约为I620°C。♦在电炉钢的冶炼过程中,电石块常用作造还原渣,并兼有脱硫作用。♦电石块遇水即发热分解放出乙炔气体,具有难闻气味,与火焰接触即可燃烧,温度可达3000°C，又常用于金属切割。电石块的要求：♦放在密封的容器内保存,在使用前需经高温烘烤。6.电石粉电石粉的特征：文档♦主要用于喷粉精炼过程中，它是一种良好的脱氧除硫剂。♦在特定的条件下还可脱磷。♦直接与钢液接触能使钢液略有增碳现象。电石粉的要求：使用粒度一般小于0.6mm,水分小于0.1%，贮存与运输要封闭，注意隔绝空气防止潮解，喷吹前需筛分。7.碳化硅粉碳化硅粉的特征：主要用于钢液的间接脱氧，它具有脱氧迅速，熔渣活跃，渣白快等较好的冶金效果。碳化硅粉的使用要求：粒度一般小于3mm,水分小于0.5%，干燥温度为100〜150°C，时间大于8h。用于炉外喷粉精炼...
