基于STM32在LCD上显示SD卡中BMP图片的设计VIP免费

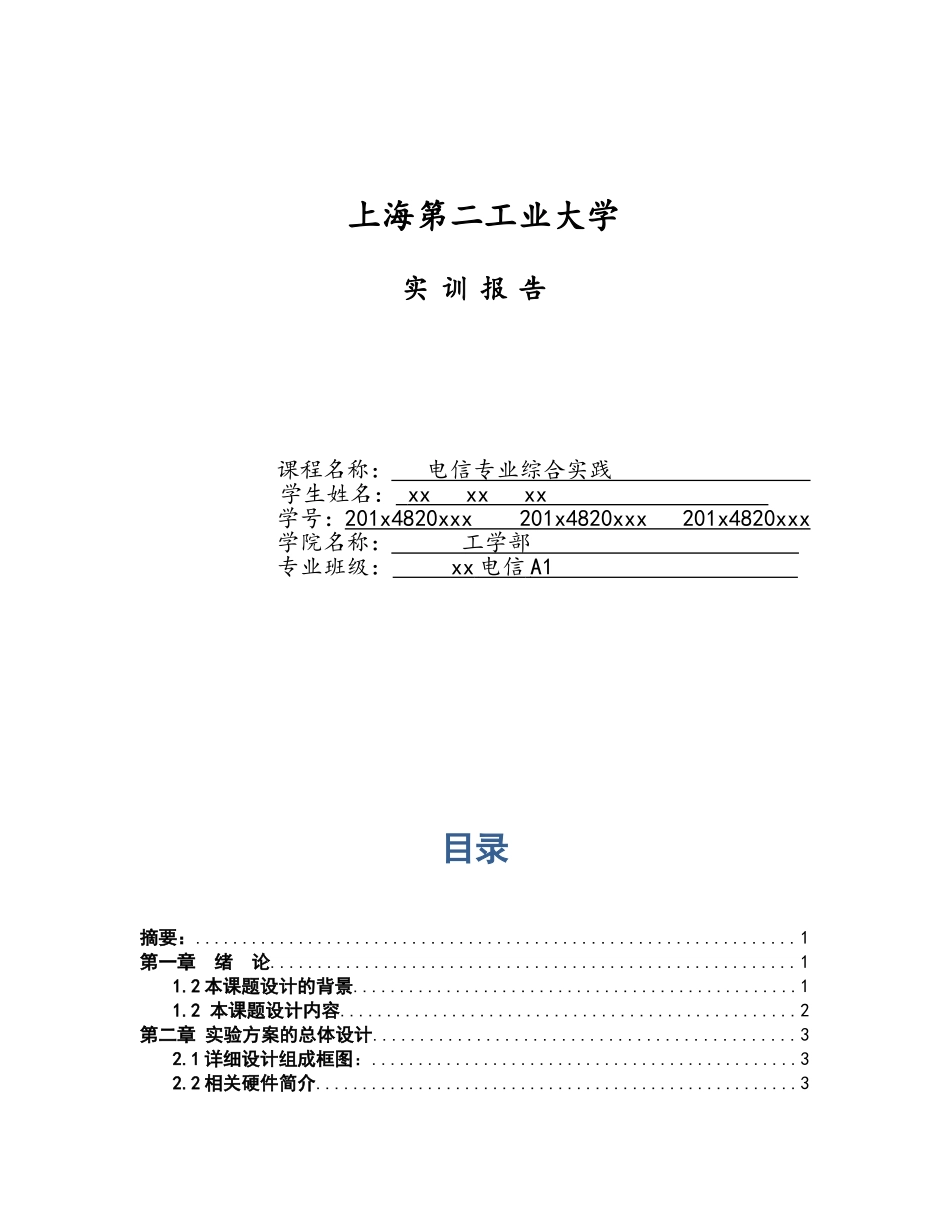

上海第二工业大学实训报告课程名称：电信专业综合实践学生姓名：xxxxxx学号：201x4820xxx201x4820xxx201x4820xxx学院名称：工学部专业班级：xx电信A1目录摘要：................................................................1第一章绪论........................................................11.2本课题设计的背景................................................11.2本课题设计内容.................................................2第二章实验方案的总体设计.............................................32.1详细设计组成框图：..............................................32.2相关硬件简介....................................................32.3相关硬件原理图.................................................12第三章设计流程图....................................................19第四章硬件设计......................................................204.1中英文显示部分设计.............................................204.2BMP图片部分设计...............................................214.3SD卡读取的内容................................................22第五章软件设计......................................................235.1主函数部分程序设计.............................................235.2按键程序设计...................................................275.3LED灯程序设计.................................................33第六章系统调试结果及问题分析........................................356.1系统调试后的实验现象..........................................356.2遇到的问题及解决办法..........................................38第七章总结..........................................................397.1思考与总结.....................................................397.2参考文献：.....................................................40基于STM32在LCD上显示SD卡中BMP图片的设计摘要：设计了一种基于STM32的处理器的按键式控制的BMP图片切换系统。在设计过程中采用了SD卡中读取BMP格式图片及汉字字库，使LCD屏幕显示相关提示内容及设定格式的BMP图片。完成了基于ARM最新Cortex-M3内核的处理器STM32的BMP图片切换系统的硬件电路和软件程序的设计，实现了一个能在内存有限的片上系统中进行BMP图片切换的系统。关键词：BMP图片；SD卡；ARM微控制器；STM32；片上系统第一章绪论1.1本课题设计的背景随着国民经济的起飞，现代社会的不断进步，广告的在新时期又有了新的发展。进入新世纪LCD显示屏的技术和产业都取得了长足的发展，作为重要的现代信息发布媒体之一，LCD显示屏在证券交易、金融、交通、体育、广告等领域被广泛的应用。伴随社会信息化进程的推进，LCD显示屏技术也在不断的推陈出新，应用领域愈加广阔。基于STM32的LCD显示可以更好的满足各种需求，也更便于操作和实现。现基于STM32在液晶显示屏幕上显示文本及图形。目前，显示技术和显示工业的发展迅速。显示技术是传递视觉的信息技术。液晶显示器件LCD是当今最有发展前途的一种平板显示器件，它具有很多独到的优异特性。它具有显示信息多、易于多彩化、体积小、重量轻、功耗低、寿命长、价格低、无辐射、无污染、接口控制方便等优点。截至目前，我国在液晶显示取得较大进步，我国LCD产业已经走过了近30年的历程.经历几次大的投资浪潮之后,我国内地已经成为世界最大的TN-LCD(扭曲液晶显示器)生产基地和主要的STN-LCD(超扭曲液晶显示器)生产基地,并且从2003年开始,涉足TFT-LCD(薄膜晶体管液晶显示器)领域.1.2本课题设计内容本次设计采用STM32ISO开发板，实现一个从SD卡读取图片内容及汉子库在LCD显示屏上显示由按键控制图片切换的功能。本实验用到的硬件部分主要有STM32开发板、USB线、LCD液晶模块、SD卡、J-Link仿真器等主要部分组成。STM32开法板涉及Keil5程序的读取，SD卡读取裁剪过的图片，最后通过J-Link仿真器加...
