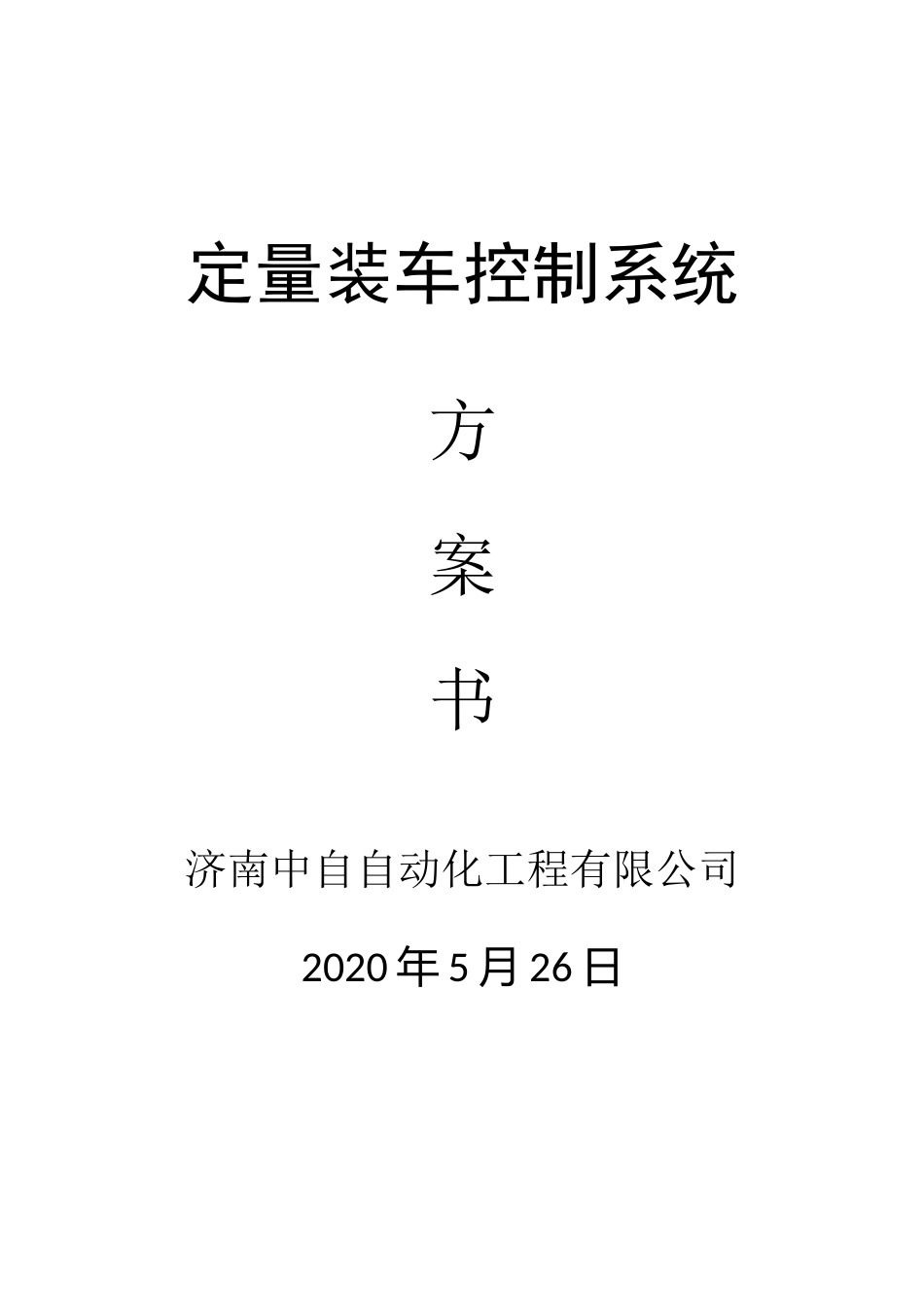

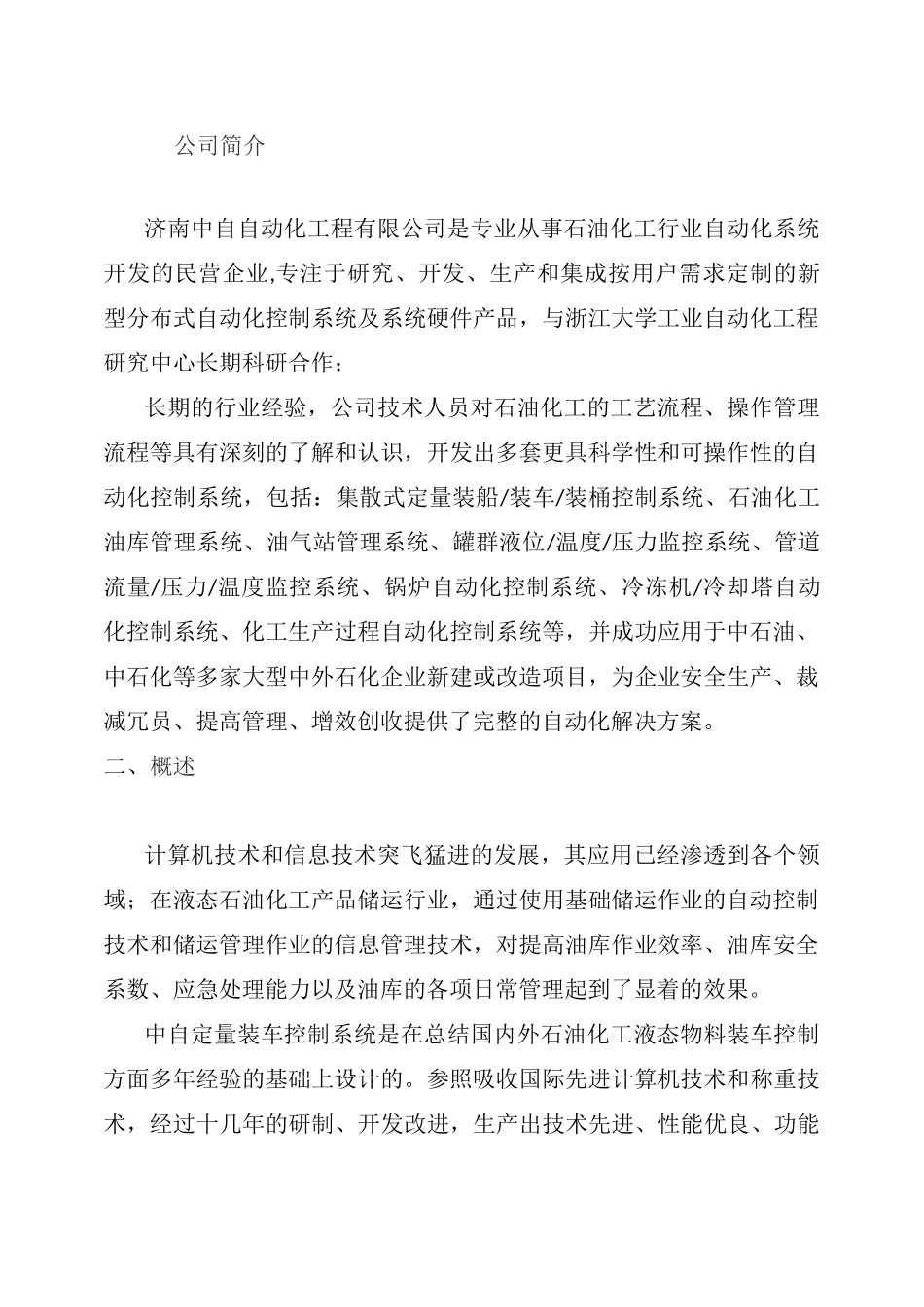

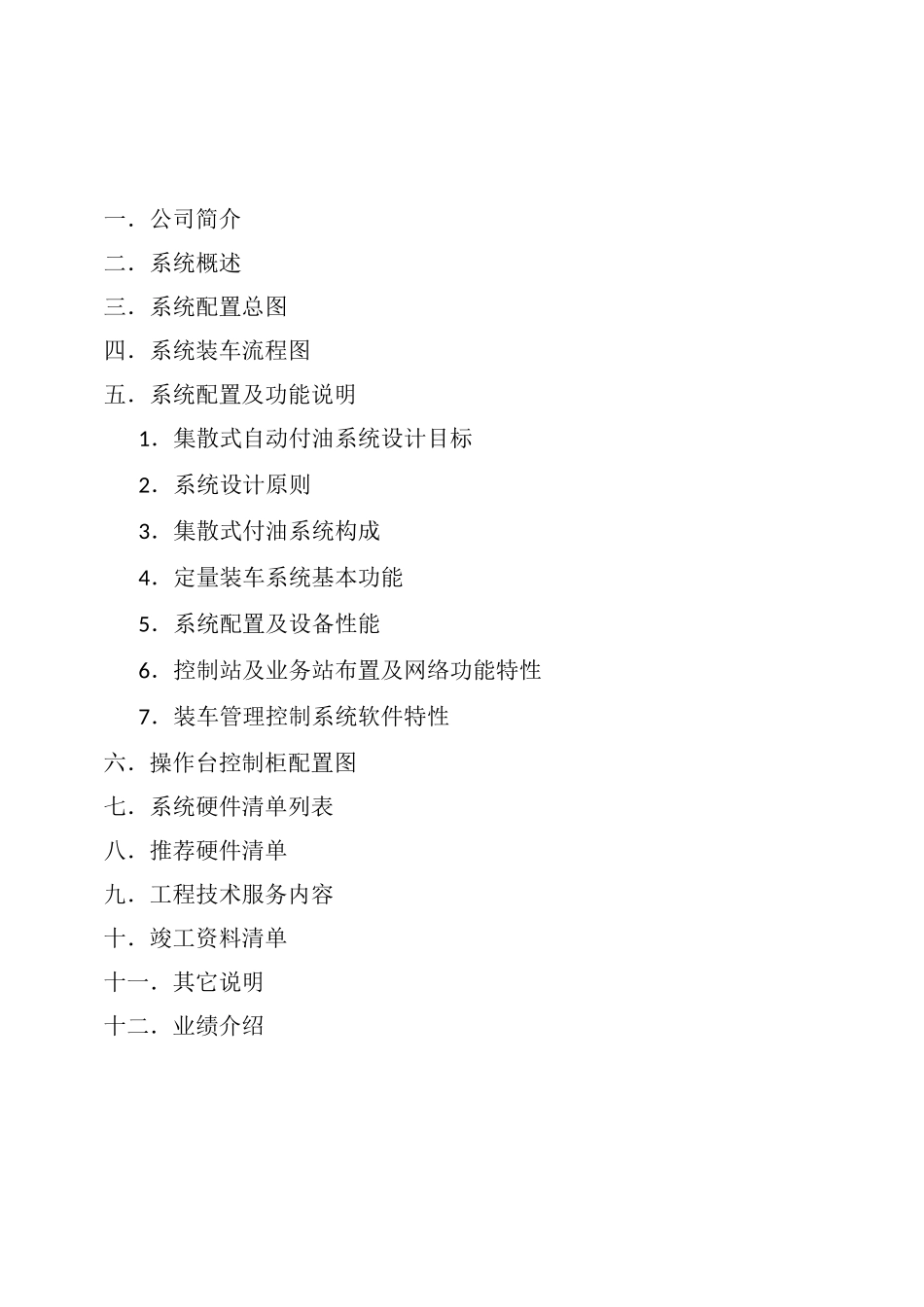

定量装车控制系统方案书济南中自自动化工程有限公司2020年5月26日一．公司简介二．系统概述三．系统配置总图四．系统装车流程图五．系统配置及功能说明1．集散式自动付油系统设计目标2．系统设计原则3．集散式付油系统构成4．定量装车系统基本功能5．系统配置及设备性能6．控制站及业务站布置及网络功能特性7．装车管理控制系统软件特性六．操作台控制柜配置图七．系统硬件清单列表八．推荐硬件清单九．工程技术服务内容十．竣工资料清单十一．其它说明十二．业绩介绍公司简介济南中自自动化工程有限公司是专业从事石油化工行业自动化系统开发的民营企业,专注于研究、开发、生产和集成按用户需求定制的新型分布式自动化控制系统及系统硬件产品，与浙江大学工业自动化工程研究中心长期科研合作；长期的行业经验，公司技术人员对石油化工的工艺流程、操作管理流程等具有深刻的了解和认识，开发出多套更具科学性和可操作性的自动化控制系统，包括：集散式定量装船/装车/装桶控制系统、石油化工油库管理系统、油气站管理系统、罐群液位/温度/压力监控系统、管道流量/压力/温度监控系统、锅炉自动化控制系统、冷冻机/冷却塔自动化控制系统、化工生产过程自动化控制系统等，并成功应用于中石油、中石化等多家大型中外石化企业新建或改造项目，为企业安全生产、裁减冗员、提高管理、增效创收提供了完整的自动化解决方案。二、概述计算机技术和信息技术突飞猛进的发展，其应用已经渗透到各个领域；在液态石油化工产品储运行业，通过使用基础储运作业的自动控制技术和储运管理作业的信息管理技术，对提高油库作业效率、油库安全系数、应急处理能力以及油库的各项日常管理起到了显着的效果。中自定量装车控制系统是在总结国内外石油化工液态物料装车控制方面多年经验的基础上设计的。参照吸收国际先进计算机技术和称重技术，经过十几年的研制、开发改进，生产出技术先进、性能优良、功能齐全、操作安全可靠的定量装车控制系统。该系统基于集散式付油系统结构，以XY242型PLC定量控制器为控制核心，功能齐全、技术先进、结构合理、操作方便、运行稳定可靠，能有效地完成装车作业过程中的参数设置、变频恒压控制、数据采集、定量控制、防静电联锁控制、运行监控、报表打印等各项工作。hi装车白控系统结枸图处司数踞丿牟2系统自动上/卜传逆裝车融THT打印装车単或发给装勺IC卡装车提单公司业务/销售部门输入提单、系统宜檢油库元控制宣＜」复樓装车单或］u卡读卡更核复樓通过'开始装车逹就装乍完毕五、系统配置及功能说明1、装车系统构成火车装车系统主要由现场流量计、XY242A/B定量交付控制器、电磁控制阀、防静电溢油安全连锁装置以及中心控制室上位机管理系统构成。2、集散式自动付油系统设计目标XY242型定量交付控制器与流量计连接使用而获得高精度的流量信号XY242型定量交付控制器与控制阀连接完成油品装车的准确数量交付；装车全过程溢油静电等连锁保护功能，保证了交付过程的安全性；系统可实现远程联机油品定量交付和本地脱机油品定量交付；远程计算机装车监控管理系统与现场多套交付控制器连接实现集中控制和管理，交付资料打印和报表统计；系统实时通过定量交付控制器读取油品交付信息，包括：累计交付数量、实际交付数量、温度、密度等；系统可自动判断现场定量交付控制器读入的信息是否与操作室的监控系统电脑下载给定量交付控制器的资料相符，不符合时，批控器、控制阀门锁定不能打开；系统可根据输油泵的实际负荷，为电机提供可变频率的电源，自动控制输油泵系统的工作，以实现节能、降耗的经济运行；压力的设定单元为系统提供满足用户需求的流量和压力值，与压力变送器检测到的管网的实际压力信号即反馈信号进行比较后，输出给变频器转速控制信号，以控制电机的转速，保证系统安全运行；变频系统与原动力柜的工频软启动器系统能手动自由切换，一旦变频系统出现某种故障或系统维修期间，可以手动切换到原动力柜的工频软启动，系统能正常保障输油泵的运行工作，满足油库的正常生产；变频控制柜面板配置软启动器与变频转换开关、运行指示灯、变频运行故障灯、变频操作显示面板，使变频...
