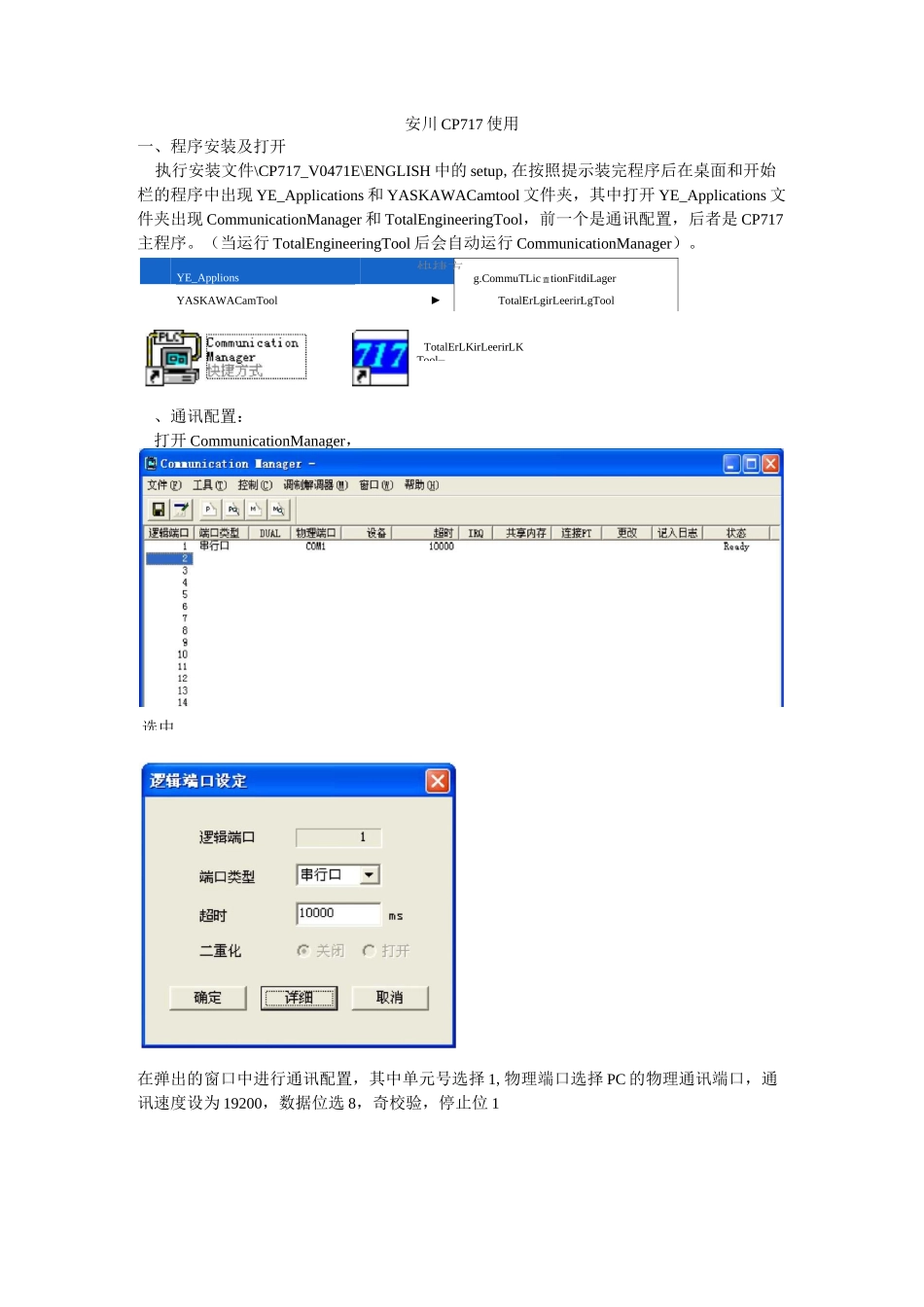

YE_Applionsg.CommuTLic宜tionFitdiLagerYASKAWACamTool►TotalErLgirLeerirLgTool安川CP717使用一、程序安装及打开执行安装文件\CP717_V0471E\ENGLISH中的setup,在按照提示装完程序后在桌面和开始栏的程序中出现YE_Applications和YASKAWACamtool文件夹，其中打开YE_Applications文件夹出现CommunicationManager和TotalEngineeringTool，前一个是通讯配置，后者是CP717主程序。（当运行TotalEngineeringTool后会自动运行CommunicationManager）。、通讯配置：打开CommunicationManager，在弹出的窗口中进行通讯配置，其中单元号选择1,物理端口选择PC的物理通讯端口，通讯速度设为19200，数据位选8，奇校验，停止位1TotalErLKirLeerirLKTool__快捷方选中中的程序时删保持一段时间后再送模块的程序被清空。然后将其通讯地址再改为、确定后完成通讯设置。三、程序的清空及1、316H程序的清空在调试时，可能模块中已经有调试的程序，需要首先删除的顺序是：在通电状态下将上的、从置，从置，保持-段时间后断电；上电，指示灯和指示灯不停的闪动保持一段时间后将从置，、从置断电再送电中的程序已清空。模块程序的清空将模块的旋钮的箭头分别拨为、位置上，按按钮。断开电源,四、上载下载1、打开TotalEngineeringTool，在ROOT上按右键新建组文件夹，名字任意如08000，在08000下建立指令文件夹，名字任意如PLC1，在PLC1上按右键新建PLC文件夹。2、在弹出的对话框内对新PLC进行选型，如果是新建立的程序名字任意，如果是想读取电脑上已有的程序则名字要与现有名字一致，按第6步进行打开已有PLC文件的操作。将名字设为N01S01,CPU设为316H按确定，出现PLC符号3、登陆PLC,如果要从CPU中上载程序则先上线，要从电脑上读取程序则不需要上线,双击PLC图标，在弹出的登陆页面上输入用户名和密码：都是USER-A4、右键点PLC图标，选择传输一分组传输一分组转存[CPU-HD]5、在弹出的对话框设定传输范围后按开始传输即可将CPU中的程序上载到电脑6、如果是电脑中已有文件的上载，则先找到该PLC文件，注意PLC文件夹的名字，在打开文件夹至有很多子文件夹，名字诸如CAD、CLAG、CMT等即表明这个文件夹是PLC程序文件夹，如下图所示，PLC的文件名就是N01S017、拷贝这个文件夹到CP717程序所安装的文件夹般是C:\YeTools\Cp717Usr\08000\PLC1中，即第2步所建立的组文件夹、指令文件夹下，因为名字一样系统会提示是否覆盖原文件夹，选择是8、再回到第4步的操作，不过选择传输一分组传输一文件分组传输[其他媒体一HD]9、在弹出的对话框设定传输范围后按传输源后的变更，改变到刚才所拷贝文件所在驱动器按OK后开始传输，完毕后回到目录中就可得到PLC程序。10、将编好的程序下载到CPU中则在传输中选择传输一分组传输f分组存入[HD-CPU]在选择传输范围后按OK就可完成对CPU的程序下载。11、第一个变频器状态字为IW920~IW92F第二个变频器状态字为IW940~IW94F第三个变频器状态字为IW960~IW96F第一个变频器控制字为IW930~IW93F第二个变频器控制字为IW950~IW95F第三个变频器控制字为IW970~IW97F五、316H与变频器通讯设置1、在FILEManager的目录树中点开定义文件夹，双击模块组成，弹出EngineeringManager窗口，并显示模块组成配置窗口2、根据实际的PLC与变频器的连线，如果在316H上选择的是216的接口1则电路号为00,选择的是216的接口2则电路号为01,那么根据电路号CircuitNumber在上图中选择相应的配置列，如02列表示电路号00,双击该列表头，弹出对话框，在该对话框中的TYPE列中选择变频器的型号，在INPUT列中写入该变频器开始的状态字，在SIZE列中表明该字的字数，在OUTPUT列中写入该变频器开始的控制字，在SIZE列中表明该字的字数，在StationName中写标注，如下所示则表示：3、状态字的定义如下：WORD变量名描述InverterStatus变频器状态字SpeedFeedback速度反馈TorqueReference力矩SpeedDetectionPGcountPG速度检测SpeedReference速度给定OutputFrequency输出频率OutputCurrent输出电流故障故障其中状态字InverterStatus位为BitNo变量名描述Running运行ZeroSpeed零速ReverseRunning反向运行RssetCommandReceiving复位命令接...
