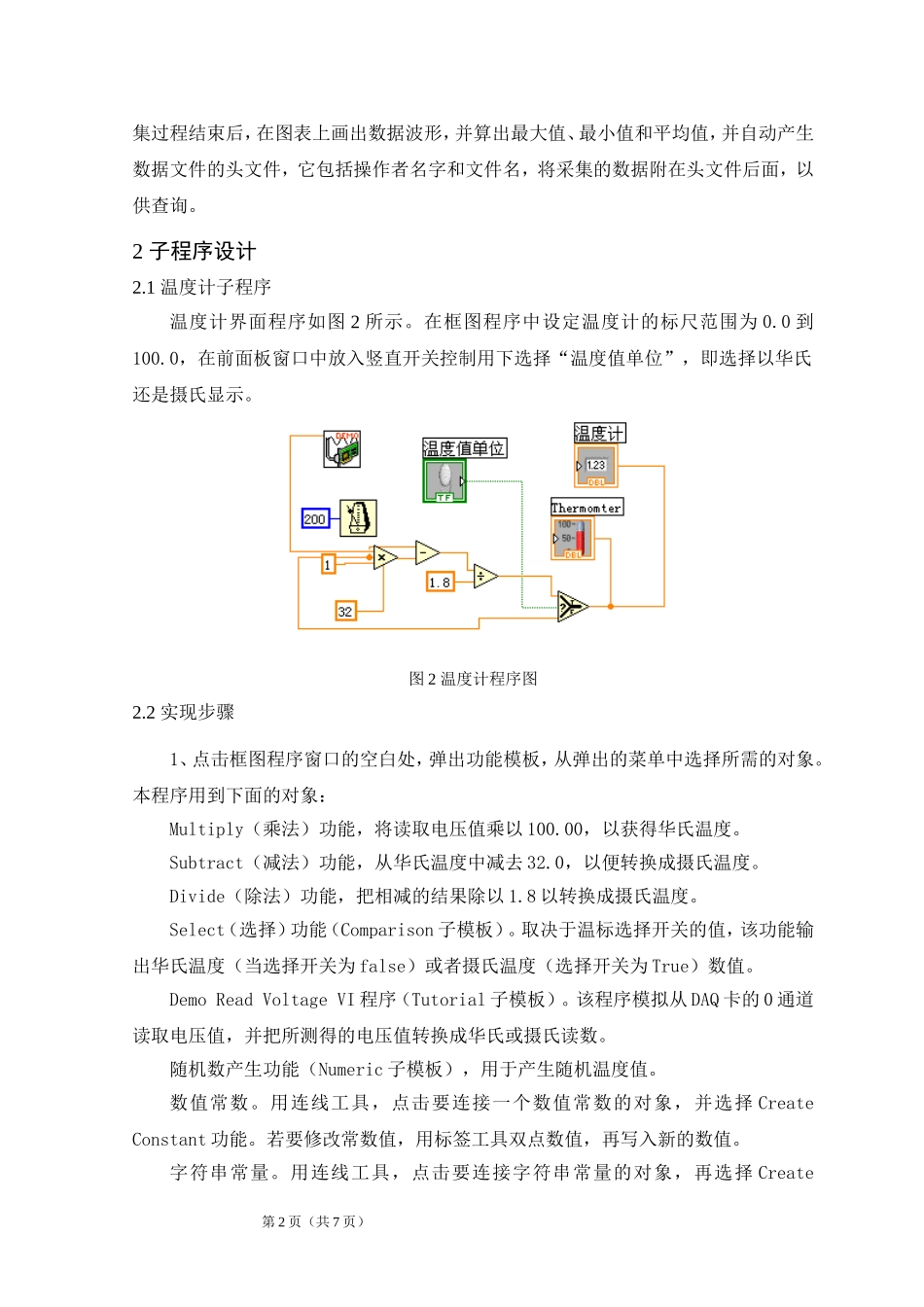

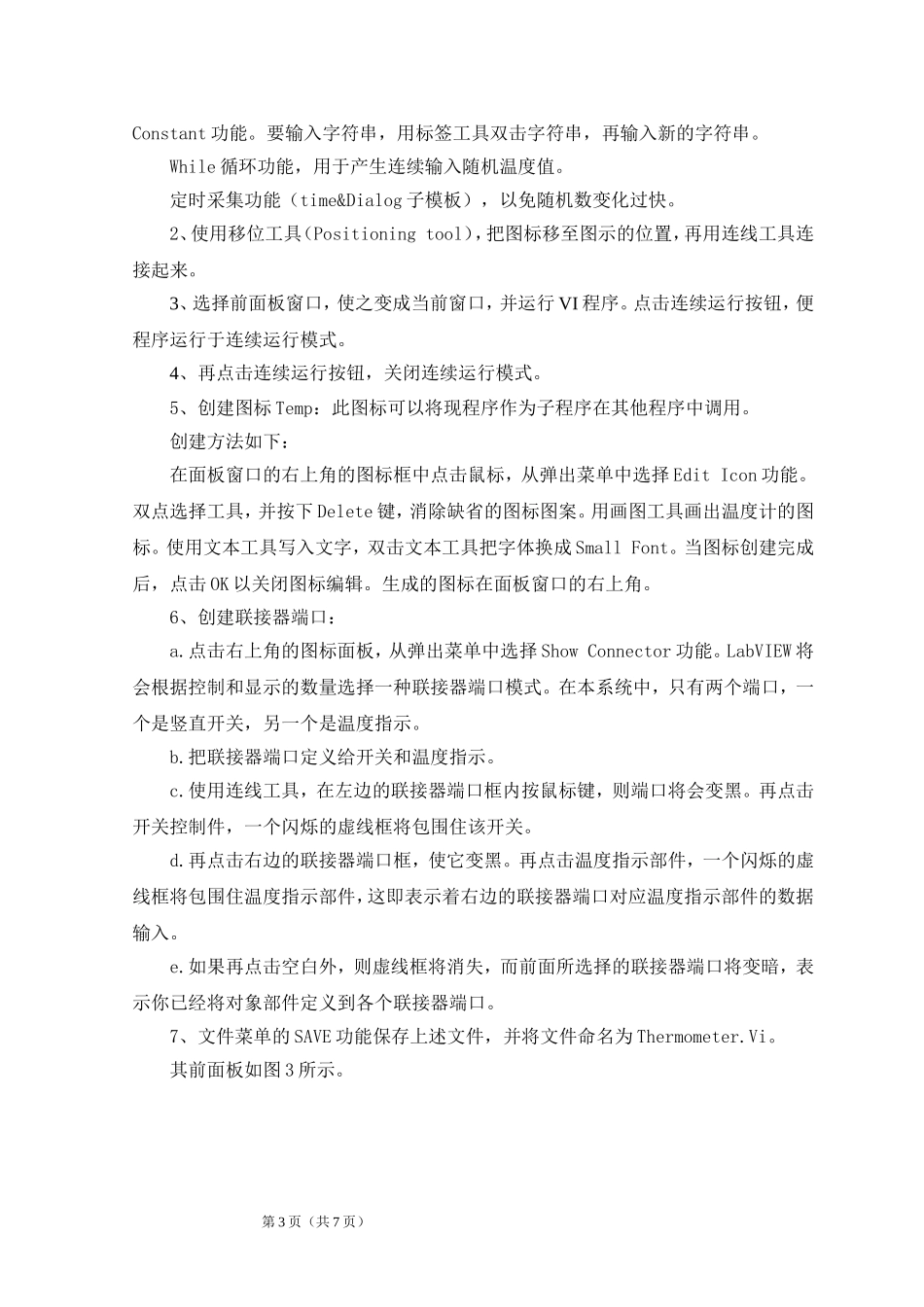

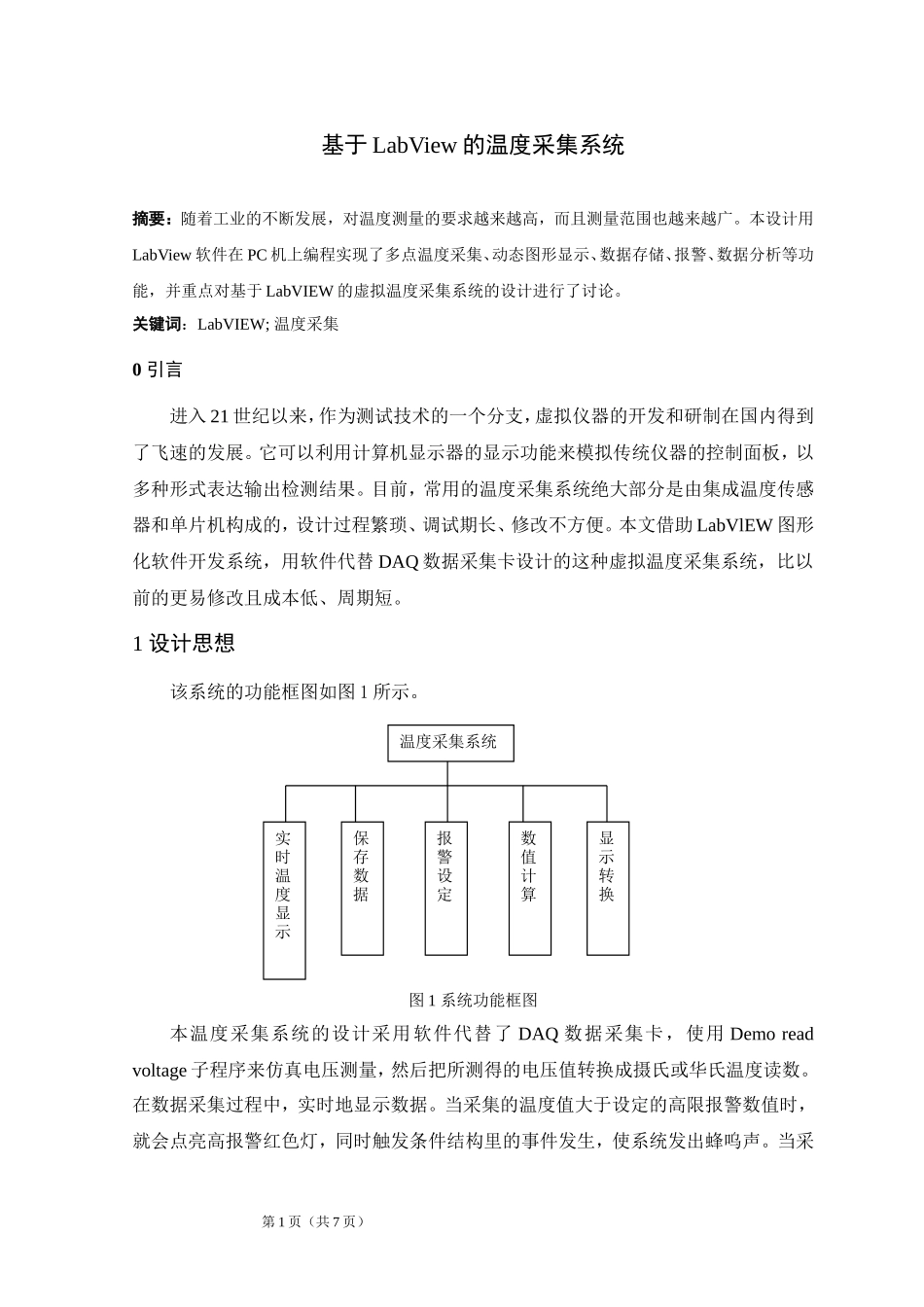

基于LabView的温度采集系统摘要：随着工业的不断发展，对温度测量的要求越来越高，而且测量范围也越来越广。本设计用LabView软件在PC机上编程实现了多点温度采集、动态图形显示、数据存储、报警、数据分析等功能，并重点对基于LabVIEW的虚拟温度采集系统的设计进行了讨论。关键词：LabVIEW;温度采集0引言进入21世纪以来，作为测试技术的一个分支，虚拟仪器的开发和研制在国内得到了飞速的发展。它可以利用计算机显示器的显示功能来模拟传统仪器的控制面板，以多种形式表达输出检测结果。目前，常用的温度采集系统绝大部分是由集成温度传感器和单片机构成的，设计过程繁琐、调试期长、修改不方便。本文借助LabVlEW图形化软件开发系统，用软件代替DAQ数据采集卡设计的这种虚拟温度采集系统，比以前的更易修改且成本低、周期短。1设计思想该系统的功能框图如图1所示。图1系统功能框图本温度采集系统的设计采用软件代替了DAQ数据采集卡，使用Demoreadvoltage子程序来仿真电压测量，然后把所测得的电压值转换成摄氏或华氏温度读数。在数据采集过程中，实时地显示数据。当采集的温度值大于设定的高限报警数值时，就会点亮高报警红色灯，同时触发条件结构里的事件发生，使系统发出蜂呜声。当采第1页（共7页）温度采集系统实时温度显示保存数据报警设定数值计算显示转换集过程结束后，在图表上画出数据波形，并算出最大值、最小值和平均值，并自动产生数据文件的头文件，它包括操作者名字和文件名，将采集的数据附在头文件后面，以供查询。2子程序设计2.1温度计子程序温度计界面程序如图2所示。在框图程序中设定温度计的标尺范围为0.0到100.0，在前面板窗口中放入竖直开关控制用下选择“温度值单位”，即选择以华氏还是摄氏显示。图2温度计程序图2.2实现步骤1、点击框图程序窗口的空白处，弹出功能模板，从弹出的菜单中选择所需的对象。本程序用到下面的对象：Multiply（乘法）功能，将读取电压值乘以100.00，以获得华氏温度。Subtract（减法）功能，从华氏温度中减去32.0，以便转换成摄氏温度。Divide（除法）功能，把相减的结果除以1.8以转换成摄氏温度。Select（选择）功能（Comparison子模板）。取决于温标选择开关的值，该功能输出华氏温度（当选择开关为false）或者摄氏温度（选择开关为True）数值。DemoReadVoltageVI程序（Tutorial子模板）。该程序模拟从DAQ卡的0通道读取电压值，并把所测得的电压值转换成华氏或摄氏读数。随机数产生功能（Numeric子模板），用于产生随机温度值。数值常数。用连线工具，点击要连接一个数值常数的对象，并选择CreateConstant功能。若要修改常数值，用标签工具双点数值，再写入新的数值。字符串常量。用连线工具，点击要连接字符串常量的对象，再选择Create第2页（共7页）Constant功能。要输入字符串，用标签工具双击字符串，再输入新的字符串。While循环功能，用于产生连续输入随机温度值。定时采集功能（time&Dialog子模板），以免随机数变化过快。2、使用移位工具（Positioningtool），把图标移至图示的位置，再用连线工具连接起来。3、选择前面板窗口，使之变成当前窗口，并运行VI程序。点击连续运行按钮，便程序运行于连续运行模式。4、再点击连续运行按钮，关闭连续运行模式。5、创建图标Temp：此图标可以将现程序作为子程序在其他程序中调用。创建方法如下：在面板窗口的右上角的图标框中点击鼠标，从弹出菜单中选择EditIcon功能。双点选择工具，并按下Delete键，消除缺省的图标图案。用画图工具画出温度计的图标。使用文本工具写入文字，双击文本工具把字体换成SmallFont。当图标创建完成后，点击OK以关闭图标编辑。生成的图标在面板窗口的右上角。6、创建联接器端口：a.点击右上角的图标面板，从弹出菜单中选择ShowConnector功能。LabVIEW将会根据控制和显示的数量选择一种联接器端口模式。在本系统中，只有两个端口，一个是竖直开关，另一个是温度指示。b.把联接器端口定义给开关和温度指示。c.使用连线工具，在左边的联接器端口框内按鼠标键，则端口将会变黑。再点击开关控制件，一个闪烁的虚线框将包围住该开关。d.再点击右边的联接器端...
