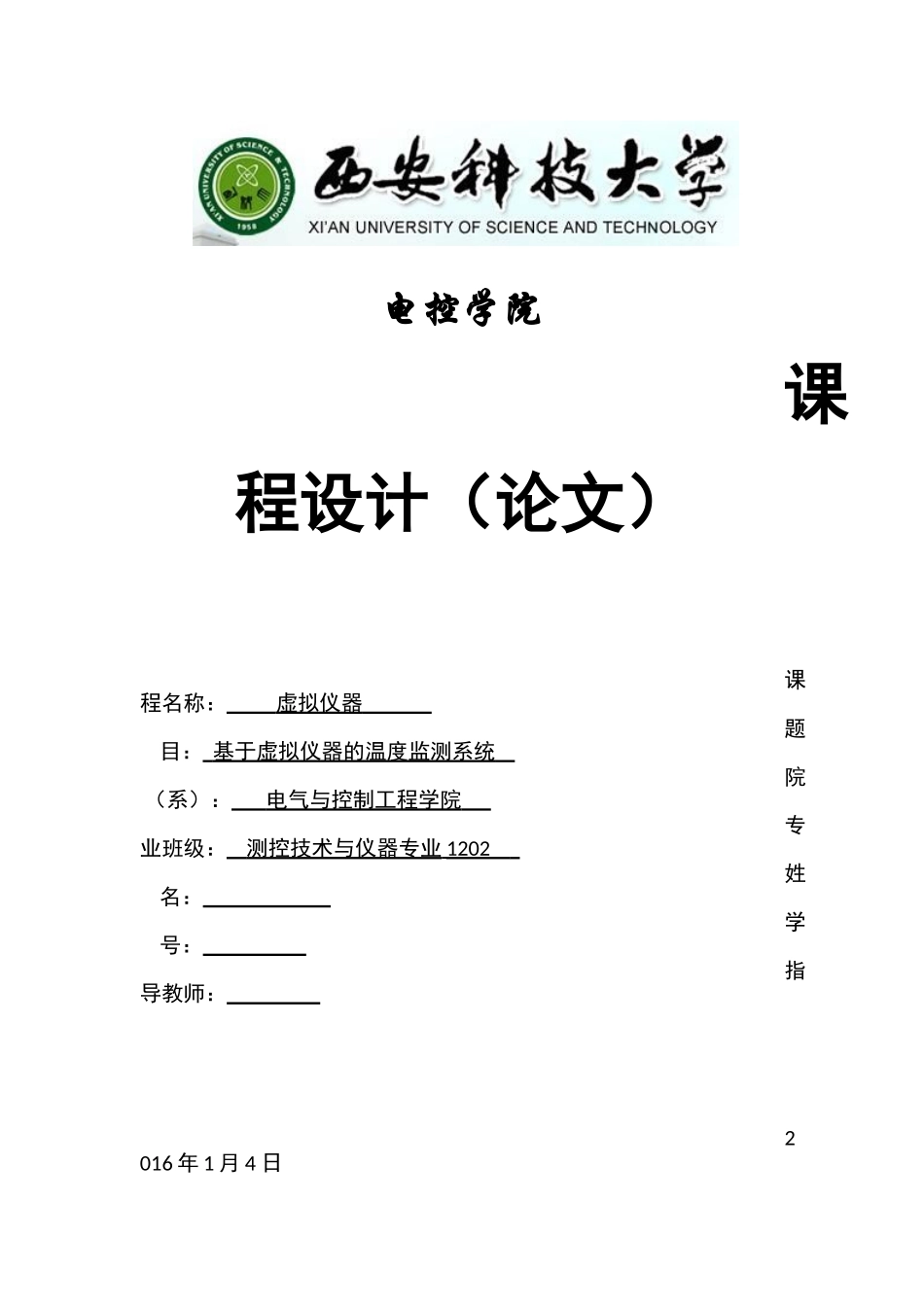

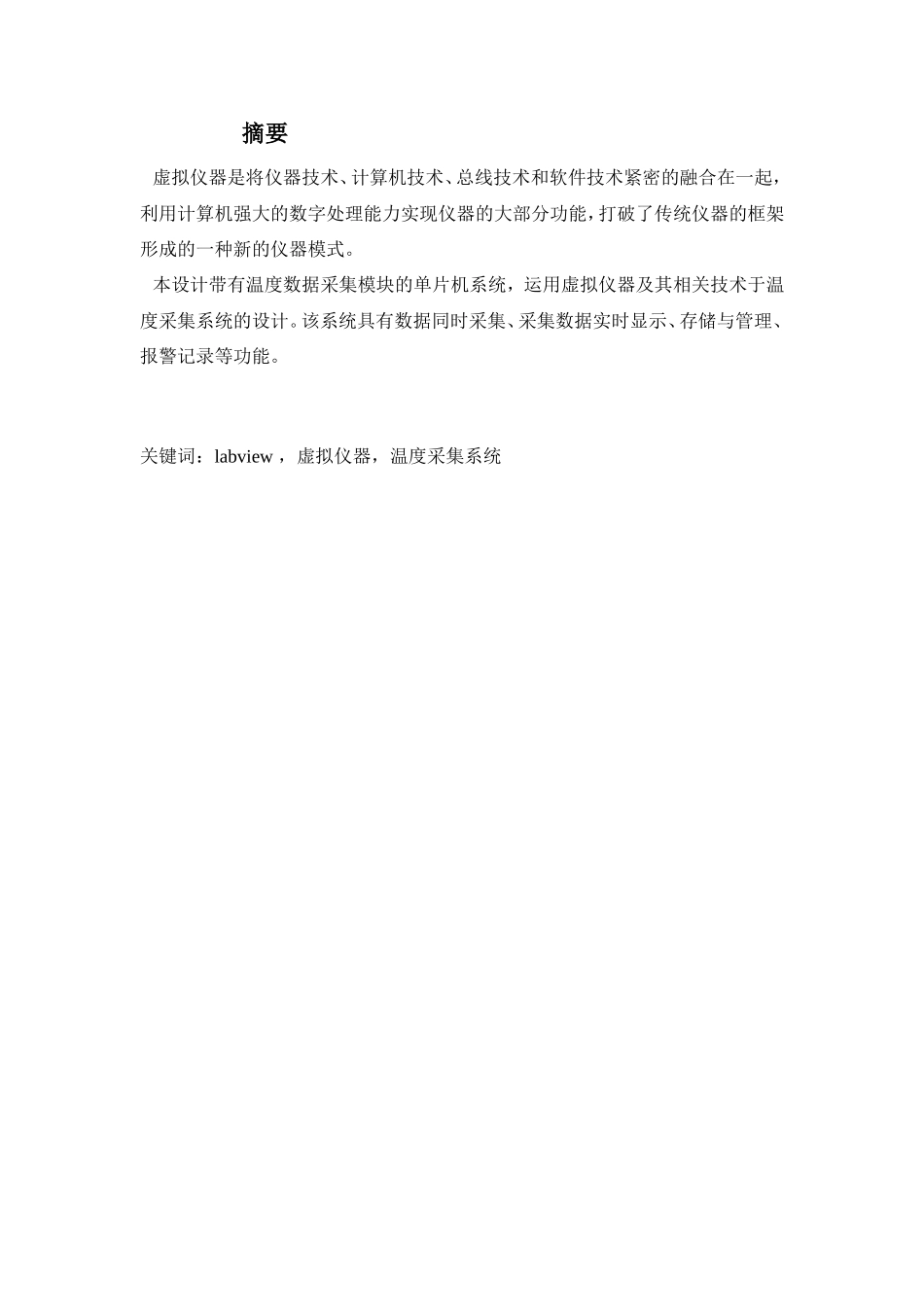

电控学院课程设计（论文）课程名称：虚拟仪器题目：基于虚拟仪器的温度监测系统院（系）：电气与控制工程学院专业班级：测控技术与仪器专业1202姓名：学号：指导教师：2016年1月4日摘要虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起，利用计算机强大的数字处理能力实现仪器的大部分功能，打破了传统仪器的框架形成的一种新的仪器模式。本设计带有温度数据采集模块的单片机系统，运用虚拟仪器及其相关技术于温度采集系统的设计。该系统具有数据同时采集、采集数据实时显示、存储与管理、报警记录等功能。关键词：labview，虚拟仪器，温度采集系统目录绪论...........................................................................................................1系统整体设计...........................................................................................2下位机设计...............................................................................................3上位机设计...............................................................................................4调试与结果...............................................................................................6结论...........................................................................................................8参考文献...................................................................................................9附录...........................................................................................................91第1页西安科技大学电控学院课程设计Ⅰ绪论1.1引言测控技术在现代科学技术、工业生产和国防科技等诸多领域中应用十分广泛，它的现代化已被认为是科学技术、国防现代化的重要条件和明显标志。20世纪70年代以来，计算机、微电子等技术迅猛发展，在其推动下，测控仪器与技术不断进步，相继诞生了智能仪器、PC仪器、VXI仪器、虚拟仪器及互换性虚拟仪器等微机化仪器及其自动测控系统，计算机与现代化仪器设备间的界限日渐模糊，测控领域和范围不断拓宽。近年来，以计算机为中心、以网络为核心的网络化测控技术与网络化测控系统得到越来越多的应用，尤其是在航空航天等国防科技领域。网络化的测控系统大体上由两部分组成：测控终端与传输介质，随着个人计算机的高速发展，测控终端的位置越来越多的被个人计算机所占据，其中，软件系统是计算机系统的核心甚至是整个测控系统的灵魂，应用于测控领域的软件系统称为监控软件。传输介质组成的通信网络主要完成数据的通信与采集，这种数据采集系统是整个测控系统的主体，是完成测控任务的主力。因此，这种“监控软件－数据采集系统”构架的测控系统结构在很多领域都得到了广泛的应用，并形成了一套完整的理论。1.2课题背景虚拟仪器（VI）是计算机技术和传统的仪器技术相结合的产物，是仪器发展的一个重要方向。LabVIEW是一个基于图形化编程语言的虚拟仪器软件开发工具。本文重点介绍了虚拟仪器的界面，LabVIEW应用，并设计了一个基于虚拟仪器的数字化温度测量和控制系统，阐述了系统开发过程中数据的采集和软硬件的设计，虚拟仪器设备可以由使用者自己定义，这意味着可以自由地组合计算机平台，硬件（包括传统仪器），软件，以及各种实现应用所需要的附件。这种灵活性在由供应商定义，功能固定，独立的传统仪器上是很难达到的。常用的数字万用表，示波器，信号发生器，数据记录仪，以及温度和压力监控仪器就是这种传统仪器的代表。从传统仪器设备向虚拟仪器设备的转变，为现代实验带来了更多实际的利益同时也促进着实验手段不断更新。1.3本设计所做的工作2第2页西安科技大学电控学院课程设计从传感器送来的模拟输入信号，经过信号调理后，输入到数据采集模块后送到单片机进行处理，然后经过USB总线送入PC机，由软件进行数据再处理，包括采样波形的实时显示，并进行历史数据保存，边采集边保存，还有实时报警并记录处理等功能Ⅱ系统整体设...
