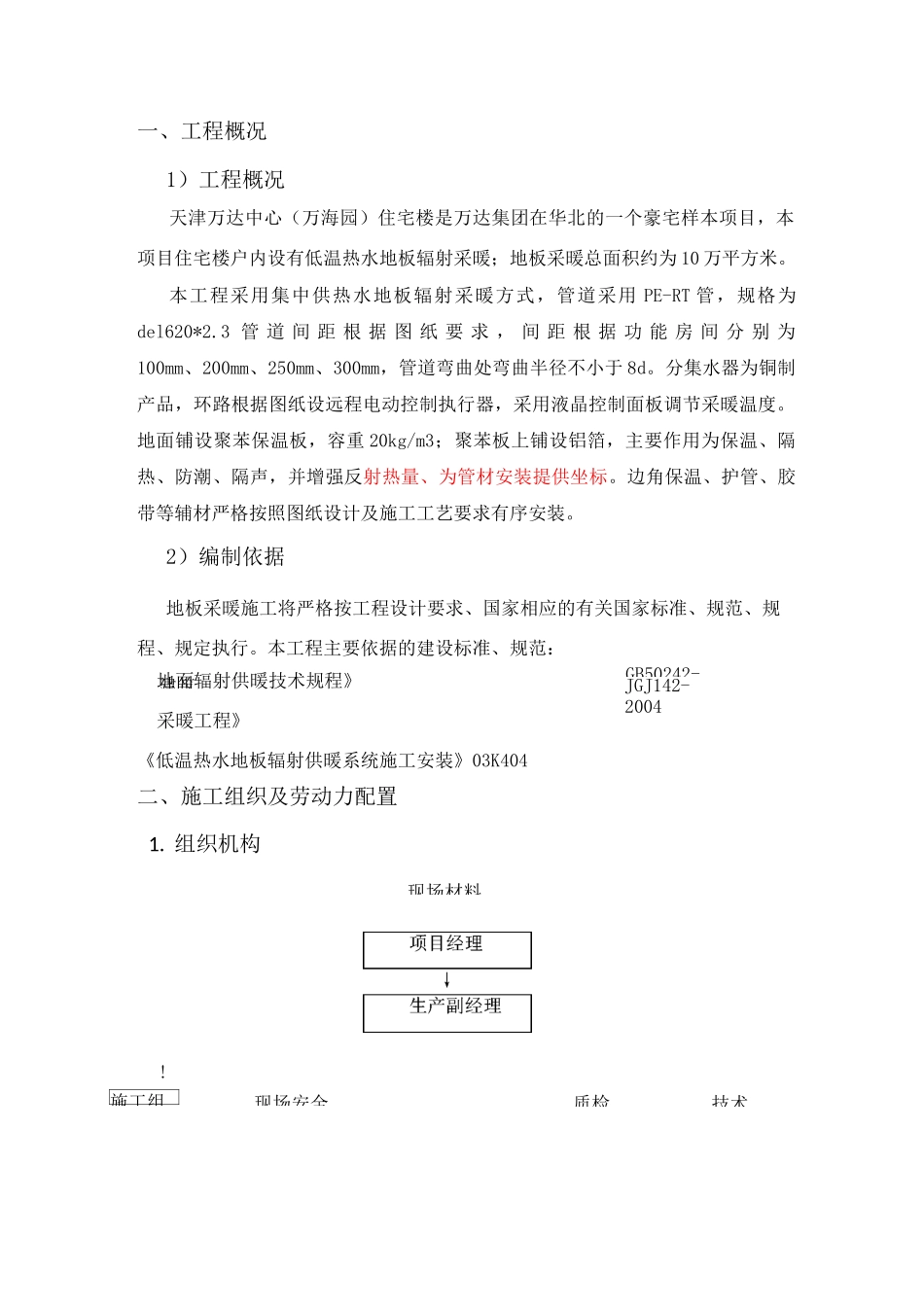

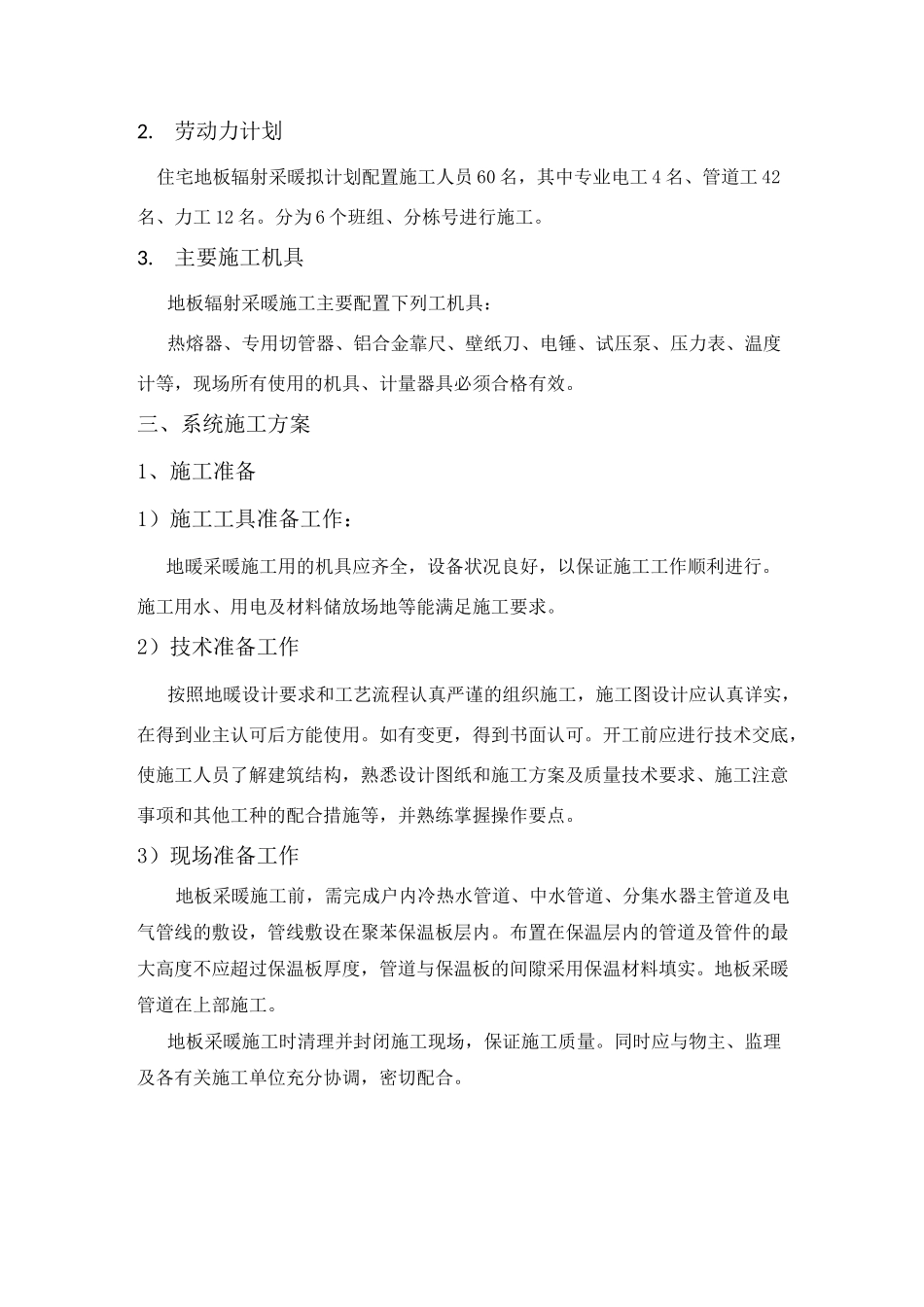

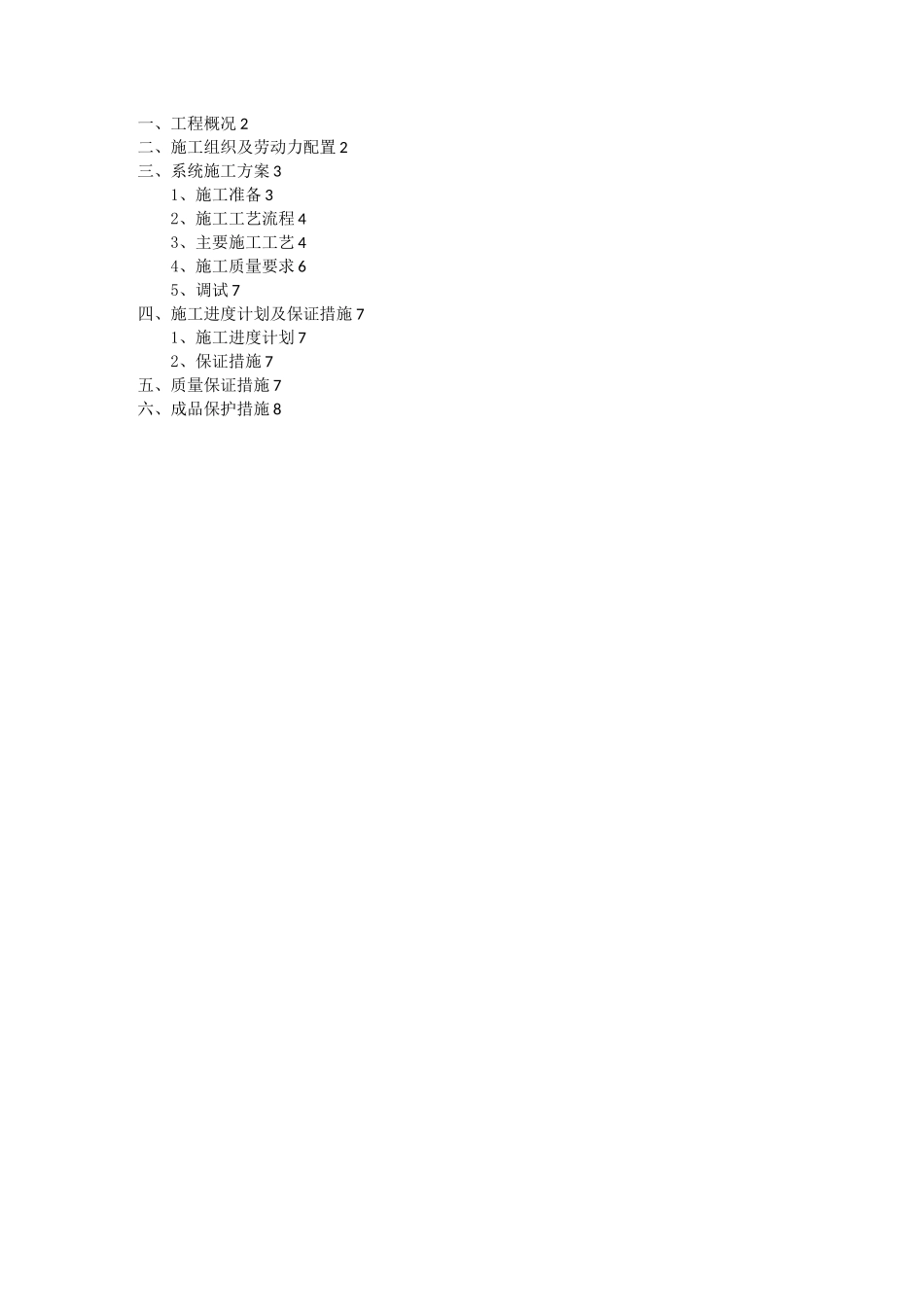

一、工程概况2二、施工组织及劳动力配置2三、系统施工方案31、施工准备32、施工工艺流程43、主要施工工艺44、施工质量要求65、调试7四、施工进度计划及保证措施71、施工进度计划72、保证措施7五、质量保证措施7六、成品保护措施8建筑GB50242-JGJ142-2004!施工组现场安全现场材料质检技术一、工程概况1）工程概况天津万达中心（万海园）住宅楼是万达集团在华北的一个豪宅样本项目，本项目住宅楼户内设有低温热水地板辐射采暖；地板采暖总面积约为10万平方米。本工程采用集中供热水地板辐射采暖方式，管道采用PE-RT管，规格为del620*2.3管道间距根据图纸要求，间距根据功能房间分别为100mm、200mm、250mm、300mm，管道弯曲处弯曲半径不小于8d。分集水器为铜制产品，环路根据图纸设远程电动控制执行器，采用液晶控制面板调节采暖温度。地面铺设聚苯保温板，容重20kg/m3；聚苯板上铺设铝箔，主要作用为保温、隔热、防潮、隔声，并增强反射热量、为管材安装提供坐标。边角保温、护管、胶带等辅材严格按照图纸设计及施工工艺要求有序安装。2）编制依据地板采暖施工将严格按工程设计要求、国家相应的有关国家标准、规范、规程、规定执行。本工程主要依据的建设标准、规范：地面辐射供暖技术规程》采暖工程》《低温热水地板辐射供暖系统施工安装》03K404二、施工组织及劳动力配置1.组织机构2.劳动力计划住宅地板辐射采暖拟计划配置施工人员60名，其中专业电工4名、管道工42名、力工12名。分为6个班组、分栋号进行施工。3.主要施工机具地板辐射采暖施工主要配置下列工机具：热熔器、专用切管器、铝合金靠尺、壁纸刀、电锤、试压泵、压力表、温度计等，现场所有使用的机具、计量器具必须合格有效。三、系统施工方案1、施工准备1）施工工具准备工作：地暖采暖施工用的机具应齐全，设备状况良好，以保证施工工作顺利进行。施工用水、用电及材料储放场地等能满足施工要求。2）技术准备工作按照地暖设计要求和工艺流程认真严谨的组织施工，施工图设计应认真详实，在得到业主认可后方能使用。如有变更，得到书面认可。开工前应进行技术交底，使施工人员了解建筑结构，熟悉设计图纸和施工方案及质量技术要求、施工注意事项和其他工种的配合措施等，并熟练掌握操作要点。3）现场准备工作地板采暖施工前，需完成户内冷热水管道、中水管道、分集水器主管道及电气管线的敷设，管线敷设在聚苯保温板层内。布置在保温层内的管道及管件的最大高度不应超过保温板厚度，管道与保温板的间隙采用保温材料填实。地板采暖管道在上部施工。地板采暖施工时清理并封闭施工现场，保证施工质量。同时应与物主、监理及各有关施工单位充分协调，密切配合。4）劳动力准备工作以配备合理为原则，以按期完成为前提，保证有足够熟练的技术工人进行施工。2、施工工艺流程材料进场验收f材料入库f施工准备f铺设聚苯板f安装分水器f管环路铺设、外观检验及水压实验f安装膨胀缝、边角及管线等f填充层回填混凝土f设置标志继续保护现场直至交工3、主要施工工艺1）敷设聚苯板（1）地面凹凸处剔除找平，砂土、杂物清理干净，保证地面平整，墙脚、柱脚与地面呈90°C直角。（2）铺设聚苯板，对缝要整齐。（3）苯板上铺铝膜要平整，表面没有破损，并用铝箔胶带黏结为一整体。（4）均匀铺设钢丝网于铝箔上，将翘起部分与楼板固定。（5）所有沿墙、柱处安装苯板保温及膨胀条，防止因热膨胀使地面龟裂。2）PE-RT管环路铺设管道铺设采用del620的PE-RT管材，管间距严格按图纸铺设100mm、200mm、250mm、300mm,并使用专用塑料卡将PE-RT管固定于聚苯板上。（1）按照规范规定，设计时每个环路的加热管长度应控制在120m内。（2）按照规范规定，在不考虑分室温控时，限制同一个分、集水器的各环路加热管的长度差距在20m内，有利于系统水力平衡。（3）计算尺寸，按图放线。PE-RT管按设计图纸要求间距大小、盘管方式进行放线、盘管铺设，其间距误差＜±10血；（4）依照设计图纸，按盘管的顺序铺设盘管，用塑料U型卡随铺管随钉，U型卡间距500mm,弯头处适当加密，每支路铺完后用专用切管器切断，将各支路盘管按设计规定连接在分、集水器上。盘管始末端出...
