水厂取水头部水下工程施工方案(最终版)VIP免费

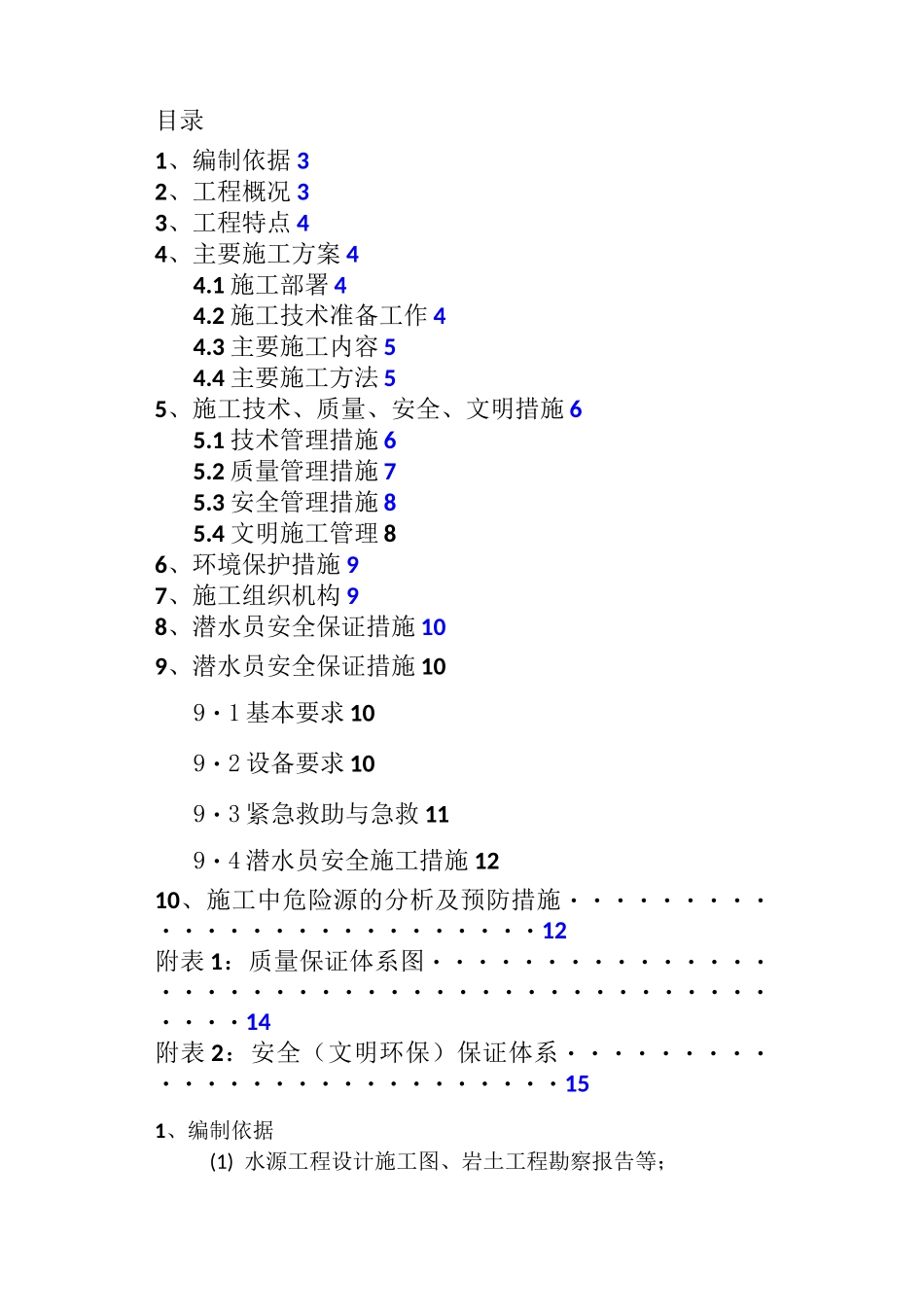

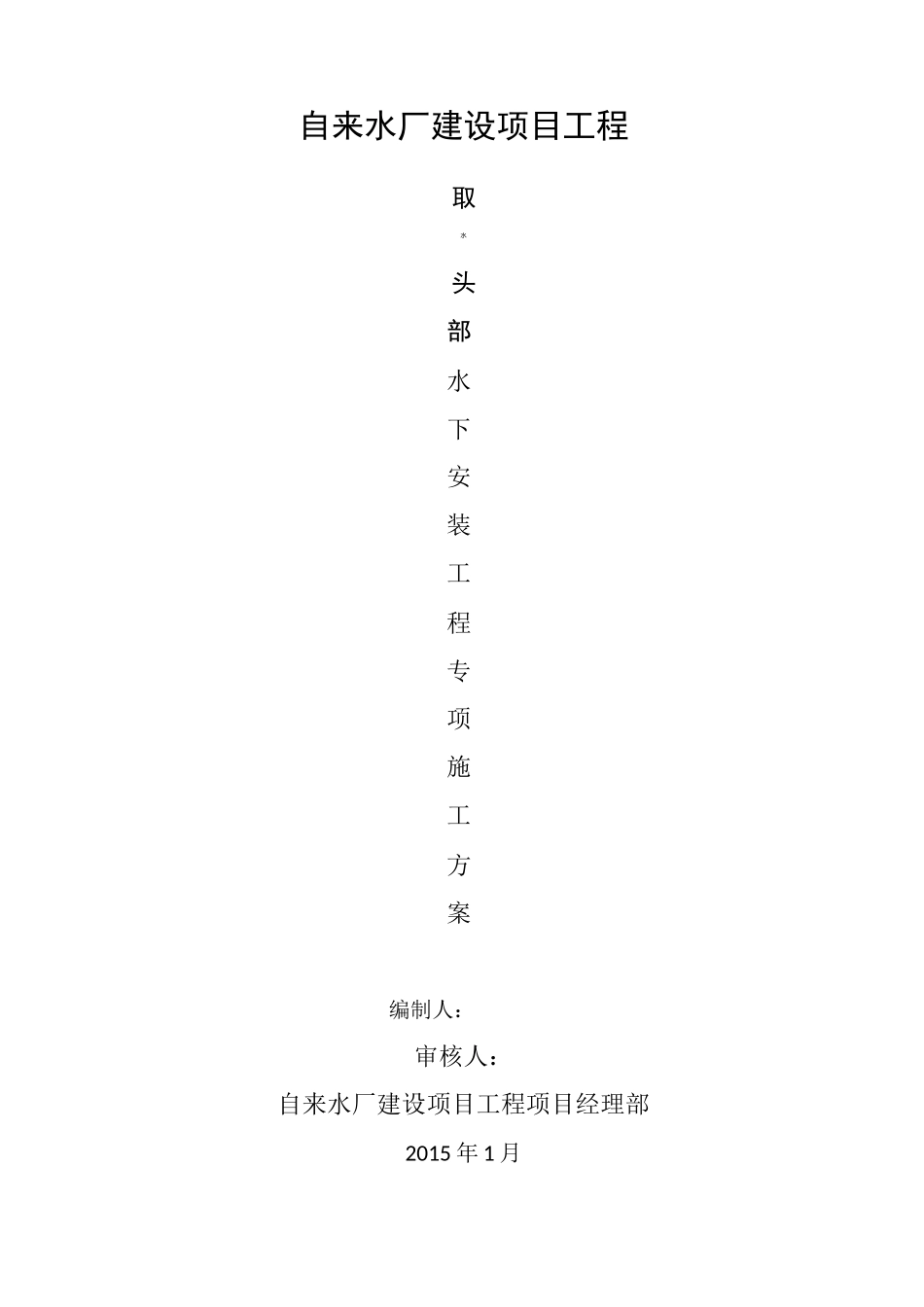

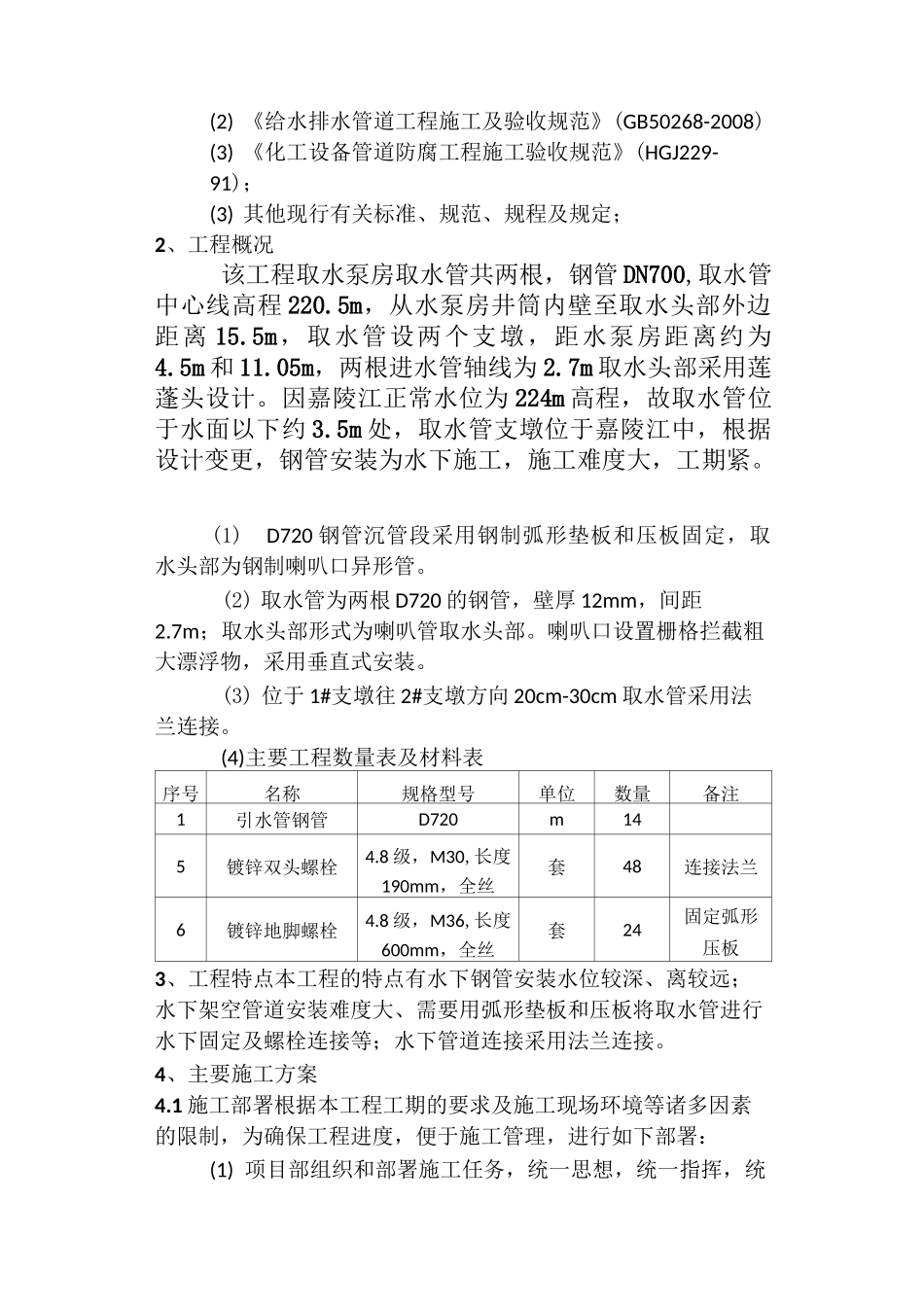

自来水厂建设项目工程取水头部水下安装工程专项施工方案编制人：审核人：自来水厂建设项目工程项目经理部2015年1月目录1、编制依据32、工程概况33、工程特点44、主要施工方案44.1施工部署44.2施工技术准备工作44.3主要施工内容54.4主要施工方法55、施工技术、质量、安全、文明措施65.1技术管理措施65.2质量管理措施75.3安全管理措施85.4文明施工管理86、环境保护措施97、施工组织机构98、潜水员安全保证措施109、潜水员安全保证措施109・1基本要求109・2设备要求109・3紧急救助与急救119・4潜水员安全施工措施1210、施工中危险源的分析及预防措施・・・・・・・・・・・・・・・・・・・・・・・・・・12附表1：质量保证体系图・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14附表2：安全（文明环保）保证体系・・・・・・・・・・・・・・・・・・・・・・・・・・・151、编制依据(1)水源工程设计施工图、岩土工程勘察报告等；(2)《给水排水管道工程施工及验收规范》(GB50268-2008)(3)《化工设备管道防腐工程施工验收规范》(HGJ229-91)；(3)其他现行有关标准、规范、规程及规定；2、工程概况该工程取水泵房取水管共两根，钢管DN700,取水管中心线高程220.5m，从水泵房井筒内壁至取水头部外边距离15.5m，取水管设两个支墩，距水泵房距离约为4.5m和11.05m，两根进水管轴线为2.7m取水头部采用莲蓬头设计。因嘉陵江正常水位为224m高程，故取水管位于水面以下约3.5m处，取水管支墩位于嘉陵江中，根据设计变更，钢管安装为水下施工，施工难度大，工期紧。(1)D720钢管沉管段采用钢制弧形垫板和压板固定，取水头部为钢制喇叭口异形管。(2)取水管为两根D720的钢管，壁厚12mm，间距2.7m；取水头部形式为喇叭管取水头部。喇叭口设置栅格拦截粗大漂浮物，采用垂直式安装。(3)位于1#支墩往2#支墩方向20cm-30cm取水管采用法兰连接。(4)主要工程数量表及材料表序号名称规格型号单位数量备注1引水管钢管D720m145镀锌双头螺栓4.8级，M30,长度190mm，全丝套48连接法兰6镀锌地脚螺栓4.8级，M36,长度600mm，全丝套24固定弧形压板3、工程特点本工程的特点有水下钢管安装水位较深、离较远；水下架空管道安装难度大、需要用弧形垫板和压板将取水管进行水下固定及螺栓连接等；水下管道连接采用法兰连接。4、主要施工方案4.1施工部署根据本工程工期的要求及施工现场环境等诸多因素的限制，为确保工程进度，便于施工管理，进行如下部署：(1)项目部组织和部署施工任务，统一思想，统一指挥，统一调度，协调解决施工中各项问题。(2)租赁吊车，作为水上牵引、交通之用。(3)准备好潜水装具，搭设好临时工棚，联系好潜水员。(4)做好测量仪器的检验和校正工作，为工程质量提供技术保障，现场控制点、控制网提前布设完毕，确定测量方案。4.2施工技术准备工作4.2．1机械设备计划、人员配置计划主要机械设备计划表序号机械设备名称规格型号数量1汽车吊30t1台2潜水设备详见工程量清单4套3对讲机10台人员配置计划序号工种人数备注1普工42潜水员43机修工24潜水作业安全人员6潜水监督、潜水照料员、待命潜水员、潜水机电员、生命支持员和潜水医生合计164.2.2技术交底及培训学习由项目部技术主管向项目成员进行工程实施技术交底工作，让参与施工的骨干心中有底，目标明确，责任落实，使每步工序都周密部署，精心策划，精心施工。在进点前，由项目部组织项目部成员，集中时间，熟读图纸，熟悉施工方案。4.2.3项目部的准备工作(1)对参与施工的机械设备进行检查、维修及保养，使之达到最佳的状态。(2)现场施工场地按照要求平整硬化，合理布置，便道修筑完成。(3)与业主协商办理好水上施工手续，在工作范围内设置好浮标等警示标志。(4)组织水上专业施工队伍，由项目经理部统一领导，全面组织和部署施工任务，统一思想，统一指挥，统一调度，协调解决施工中各项问题。4.2.4地现场的准备工作结合施工现场具体条件和工程施工的要求，施工现场总平面布置既要满足各工序的施工作业面，又要考虑它们之间的相互衔接，同时还得兼顾施工用地的效率，以及安全文明施工。4.3主要施工内容(1...
