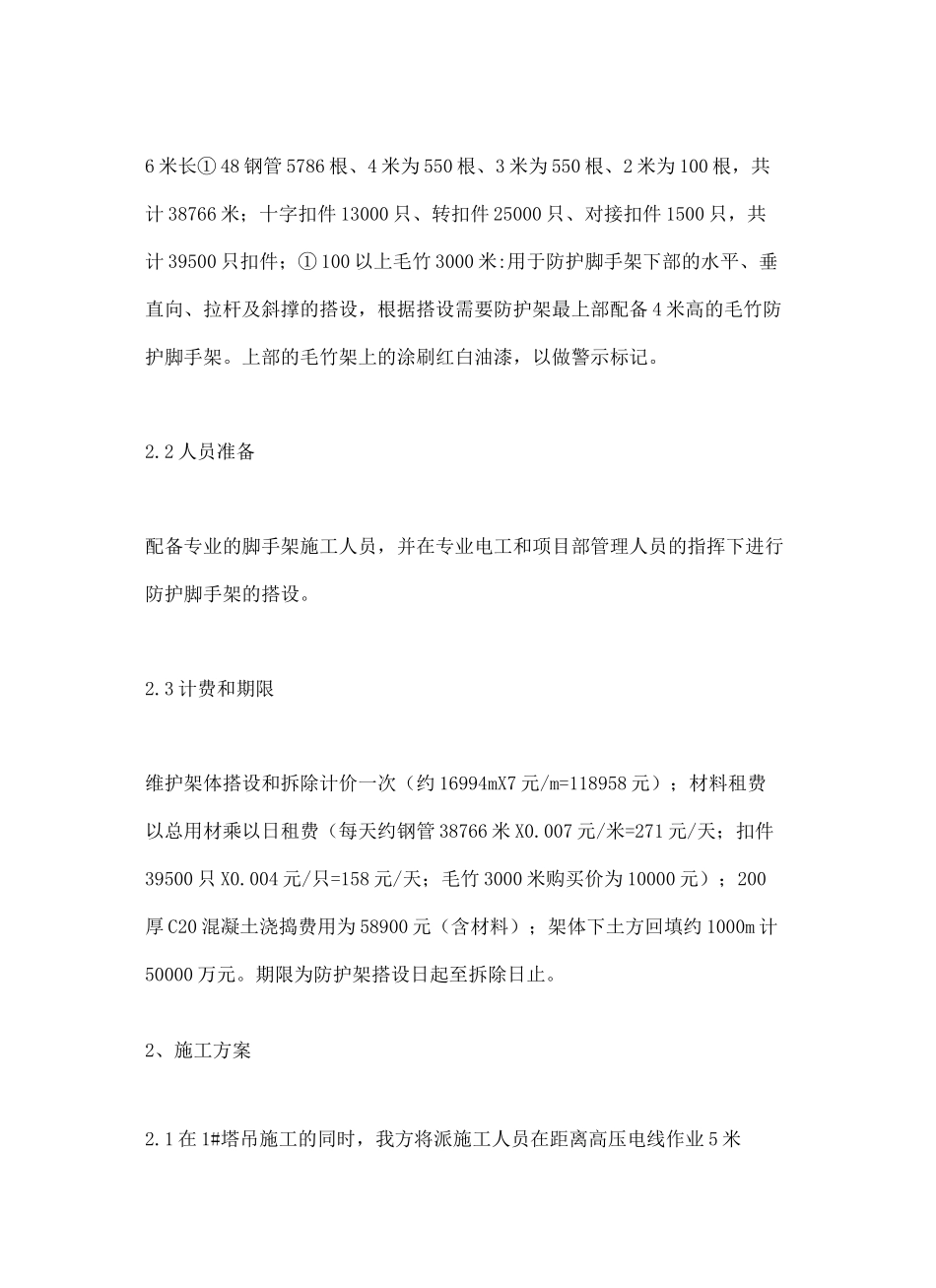

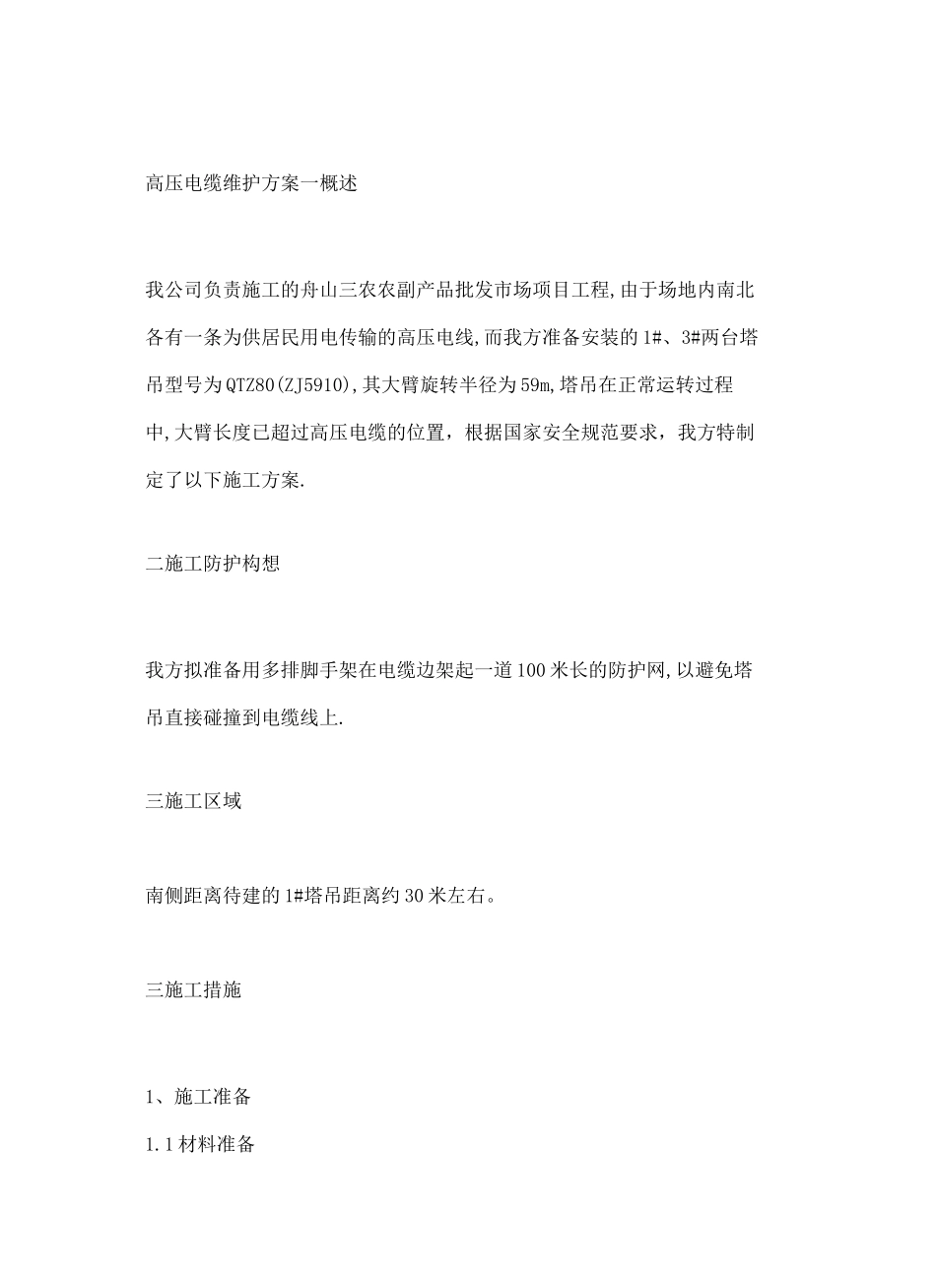

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-缆维护方案高压电缆维护方案一概述我公司负责施工的舟山三农农副产品批发市场项目工程,由于场地内南北各有一条为供居民用电传输的高压电线,而我方准备安装的1#、3#两台塔吊型号为QTZ80(ZJ5910),其大臂旋转半径为59m,塔吊在正常运转过程中,大臂长度已超过高压电缆的位置，根据国家安全规范要求，我方特制定了以下施工方案.二施工防护构想我方拟准备用多排脚手架在电缆边架起一道100米长的防护网,以避免塔吊直接碰撞到电缆线上.三施工区域南侧距离待建的1#塔吊距离约30米左右。三施工措施1、施工准备1.1材料准备6米长①48钢管5786根、4米为550根、3米为550根、2米为100根，共计38766米；十字扣件13000只、转扣件25000只、对接扣件1500只，共计39500只扣件；①100以上毛竹3000米:用于防护脚手架下部的水平、垂直向、拉杆及斜撑的搭设，根据搭设需要防护架最上部配备4米高的毛竹防护脚手架。上部的毛竹架上的涂刷红白油漆，以做警示标记。2.2人员准备配备专业的脚手架施工人员，并在专业电工和项目部管理人员的指挥下进行防护脚手架的搭设。2.3计费和期限维护架体搭设和拆除计价一次（约16994mX7元/m=118958元）；材料租费以总用材乘以日租费（每天约钢管38766米X0.007元/米=271元/天；扣件39500只X0.004元/只=158元/天；毛竹3000米购买价为10000元）；200厚C20混凝土浇捣费用为58900元（含材料）；架体下土方回填约1000m计50000万元。期限为防护架搭设日起至拆除日止。2、施工方案2.1在1#塔吊施工的同时，我方将派施工人员在距离高压电线作业5米左右回填土方并浇捣200厚c20维护架体基础，插入①18的钢筋6排，伸入砼内的长度满足设计锚固长度，并确保砼面至钢筋上口长度为500mm，间距1800mm。3.1沿高压电线5米外边，在维护基础上分别用4米、5米、6米长①48钢管，搭设双排脚手架，搭设过程中，搭在基础上的外排钢管应套在事先预埋好的①18的钢筋上，以起到固定作用，确保防护脚手架在水平方向不会出现较大位移，并错开长短不一的钢管，避免应力集中。并在钢管脚手架上，每隔两排立杆打一道钢管斜撑，确保钢管架的稳定。（钢管架立杆横向间距1800mm，纵向间距800mm，步距1800mm）3.2下部钢管脚手架施工完毕后，用毛竹绑扎在钢管架上部，搭接宽度为1000mm，在上部形成一完整的双排毛竹脚手架，确保毛竹上口超过电缆线水平位置1500mm，并在超过高压电缆线1500mm处加密横杆步距，加密步距为500mm。3.3立杆和横杆搭设完成后，根据规范要求，设置剪刀撑，确保脚手架的稳定。3.4防护脚手架搭设完毕后，在毛竹部位用红白油漆进行涂刷，以做警示。（防护脚手架具体布置及搭设尺寸见附图）四、施工难点及对策1、由于1#塔机边高压电线边间距地面较高，对脚手架的搭设的架体高度和强度可能会要求较高。对策：针对以上情况，我方准备尽量控制脚手架立杆间距的宽度。根据现场实际测量，一方面可以让防护脚手架有一段自由摆动的距离（规范允许），不会碰到电线；另一方面也对架体的稳定性要按相关规范要求施工。以确保现场施工人员的人生安全。2、由于高压电线距离1#塔机较近，给施工人员的正常作业及塔吊的低空吊装带来很大的安全隐患。对策：1）、平整电线下方的土方，过程中确保高压电线杆基础不受扰动。2）、下部用钢管搭设双排脚手架，下垫夹板或木方，上部用毛竹连接、搭设，并确保毛竹超过电线杆1500mm，加密电线处立杆间距，横杆步距（立杆横向间距1800mm，纵向间距800mm，步距1800mm，且按规范要求增加斜撑和剪刀撑，并用竹芭片从下至上，竖向绑扎，以增加防护作用。3）、搭设完成后，用斜拉向钢丝绳连接高压电缆线防护架与地基，确保其为一整体。3、由于高压电线距离塔吊安装位置很近，严重影响塔臂运转，给施工的安全带来极大隐患。对策：为避免由于使用塔吊碰到高压电线，造成安全事故，我方已要求建设单位务必加快电塔移迁工作，确保施工的的正常进行。五、安全文明施工1、施工前进行安全文明和用电安全教育，并做好防止扰民措施2、毛竹脚手架施工时，施工人员戴绝缘手套进行施工，防止意外触电事故的发生3、加强塔吊司机的安全操作教育，以防以外碰撞事故的发生。
