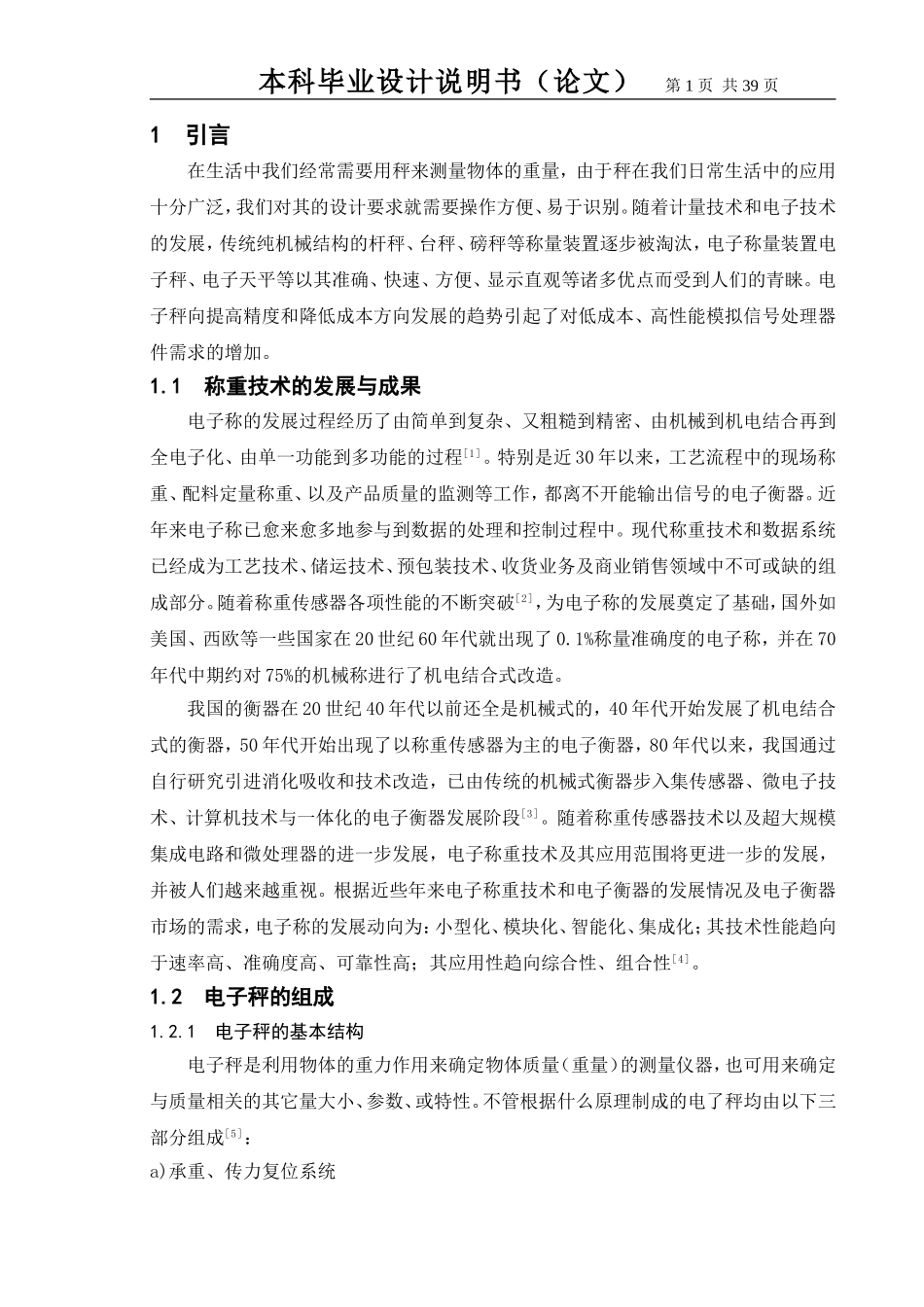

本科毕业设计说明书（论文）第1页共39页1引言在生活中我们经常需要用秤来测量物体的重量，由于秤在我们日常生活中的应用十分广泛，我们对其的设计要求就需要操作方便、易于识别。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。电子秤向提高精度和降低成本方向发展的趋势引起了对低成本、高性能模拟信号处理器件需求的增加。1.1称重技术的发展与成果电子称的发展过程经历了由简单到复杂、又粗糙到精密、由机械到机电结合再到全电子化、由单一功能到多功能的过程[1]。特别是近30年以来，工艺流程中的现场称重、配料定量称重、以及产品质量的监测等工作，都离不开能输出信号的电子衡器。近年来电子称已愈来愈多地参与到数据的处理和控制过程中。现代称重技术和数据系统已经成为工艺技术、储运技术、预包装技术、收货业务及商业销售领域中不可或缺的组成部分。随着称重传感器各项性能的不断突破[2]，为电子称的发展奠定了基础，国外如美国、西欧等一些国家在20世纪60年代就出现了0.1%称量准确度的电子称，并在70年代中期约对75%的机械称进行了机电结合式改造。我国的衡器在20世纪40年代以前还全是机械式的，40年代开始发展了机电结合式的衡器，50年代开始出现了以称重传感器为主的电子衡器，80年代以来，我国通过自行研究引进消化吸收和技术改造，已由传统的机械式衡器步入集传感器、微电子技术、计算机技术与一体化的电子衡器发展阶段[3]。随着称重传感器技术以及超大规模集成电路和微处理器的进一步发展，电子称重技术及其应用范围将更进一步的发展，并被人们越来越重视。根据近些年来电子称重技术和电子衡器的发展情况及电子衡器市场的需求，电子称的发展动向为：小型化、模块化、智能化、集成化；其技术性能趋向于速率高、准确度高、可靠性高；其应用性趋向综合性、组合性[4]。1.2电子秤的组成1.2.1电子秤的基本结构电子秤是利用物体的重力作用来确定物体质量（重量）的测量仪器，也可用来确定与质量相关的其它量大小、参数、或特性。不管根据什么原理制成的电了秤均由以下三部分组成[5]：a)承重、传力复位系统本科毕业设计说明书（论文）第2页共39页它是被称物体与转换元件之间的机械、传力复位系统，又称电子秤的秤体，一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。b)称重传感器即由非电量（质量或重量）转换成电量的转换元件，它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。按照称重传感器的结构型式不同，可以分直接位移传感器（电容式、电感式、电位计式、振弦式、空腔谐振器式等）和应变传感器（电阻应变式、卢表面谐振式）或是利用磁弹性、压电和压阻等物理效应的传感器。对称重传感器的基本要求是：输出电量与输入重量保持单值对应，并有良好的线性关系；有较高的灵敏度；对被称物体的状态的影响要小；能在较差的工作条件下工作；有较好的频响特性；稳定可靠[6]。c)测量显示和数据输出的载荷测量装置[7]即处理称重传感器信号的电子线路（包括放人器、模数转换、电流源或电压源、调节器、补尝元件、保护线路等）和指示部件（如显示、打印、数据传输和存贮器件等）。这部分习惯上称载荷测量装置或二次仪表。在数字式的测量电路中，通常包括前置放大、滤滤、运算、变换、计数、寄存、控制和驱动显示等环节[8]。1.2.2电子秤的工作原理[9]当被称物体放置在秤体的秤台上时，其重量便通过秤体传递到称重传感器，传感器随之产生力—电效应，将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。此信号由放大电路进行放大、经滤波后再由A/D器进行转换[10]，数字信号再送到微处器的CPU处理，CPU不断扫描键盘和各种功能开关，根据键盘输入内容和各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。运算结果送到内存贮器，需要显示时，CPU发出指令，从内存贮器中读出送到显示器显示，或送打印机打印。一般地信号的放大、滤...
