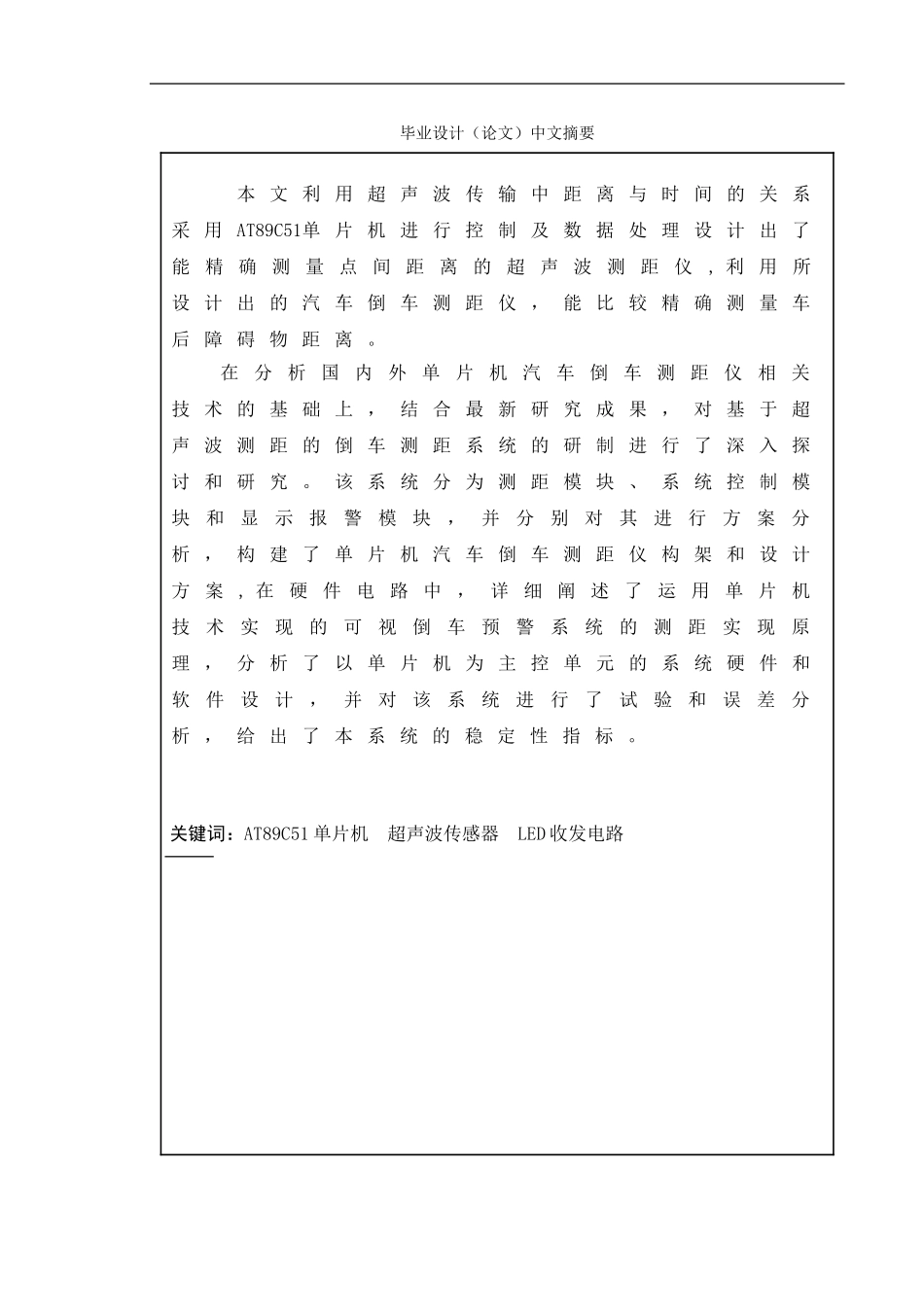

淮北职业技术学院电子信息工程系毕业设计说明书题目：单片机汽车倒车测距仪姓名：边姜晨学号：139010107专业：应用电子技术指导教师：陈静2016年4月1日毕业设计（论文）中文摘要本文利用超声波传输中距离与时间的关系采用AT89C51单片机进行控制及数据处理设计出了能精确测量点间距离的超声波测距仪,利用所设计出的汽车倒车测距仪，能比较精确测量车后障碍物距离。在分析国内外单片机汽车倒车测距仪相关技术的基础上，结合最新研究成果，对基于超声波测距的倒车测距系统的研制进行了深入探讨和研究。该系统分为测距模块、系统控制模块和显示报警模块，并分别对其进行方案分析，构建了单片机汽车倒车测距仪构架和设计方案,在硬件电路中，详细阐述了运用单片机技术实现的可视倒车预警系统的测距实现原理，分析了以单片机为主控单元的系统硬件和软件设计，并对该系统进行了试验和误差分析，给出了本系统的稳定性指标。关键词：AT89C51单片机超声波传感器LED收发电路目录1绪论…………………………………………………………………..........….….…..12超声波传感器的介绍……………………………...................................................22.1超声波传感器的概述………………………………………..............................22.2超声波传感器的特点……………………………………………………............32.3超声效应……………………………………………………………….…….......32.4超声波传感器的应用…………………………………………………................43单片机的介绍………………………………………………………......………...53.1单片机的定义……………………………………………………………………..53.2单片机的特点…………………………………………………………………….53.3单片机的应用……………………………………………………………………..53.4AT89C51单片机的介绍…………………………………………………………....64汽车倒车测距仪的硬件设计………………………………………….....................94.1设计的思路………………………………………………………………………94.2设计的重点与难点……………………………………………………………….94.3硬件设计的基本原理及原理图……………………………………………….....95超声波汽车倒车测距仪软件设计……………………………………….................145.1主程序编制及流程图………………………………………………………….....165.2中断服务程序的流程图及编制………………………………………………….165.3显示距离子程序和延时子程序………………………………………………….175.4信号处理程序…………………………………………………………………......185.5程序中有关存储器，寄存器及标志位的内容及用途…………………………..21结论………………………………………………………………………..................23致谢………………………………………………………………………………....25参考文献……………………………………………………………………………....261绪论汽车倒车测距仪能测量并显示车辆后部障碍物离车辆的距离,同时用间歇嘟嘟声报警,间歇时间随障碍物距离缩短而缩短。驾驶员不但可以直接观察被显示的距离,还可以用听觉判断车后障碍物距离的远近。特别适用于长车身车辆倒车。仪器共有三部分组成:监控器、接线盒与探测器。监控器由单片计算机为核心的集成电路组成,发射,并接收频率稳定的40kHz超声波,根据发射信号与回波信号之间的时间差计算障碍物与车辆后部的距离。监控器安装在驾驶室驾驶员便于观察的位置,面板上有3位LED数码管显示器,清晰悦目,小数点固定在第一位数后,显示单位精确到厘米。接线盒包括电器盒主体，电器盒主体内设有电器插座，所述电器插座与电器盒主体。由于本实用新型中电器插座与电器盒主体之间为拆分式结构连接，根据车型需要，当汽车的电气电路或电气连接变更时，不用重新开发电器盒模具，只需拔掉电器插座，在其空位上安装另一个不同结构的电器...
