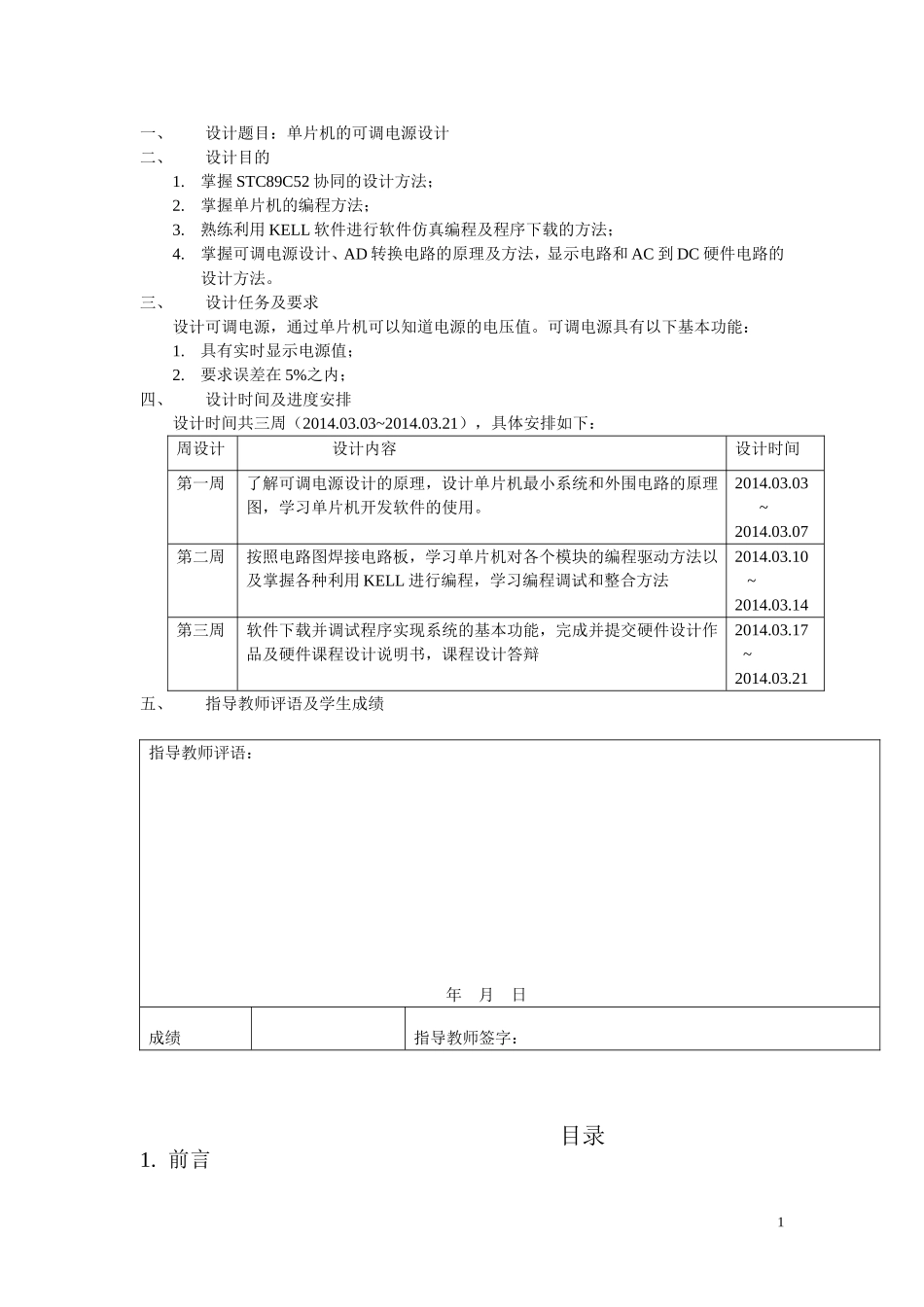

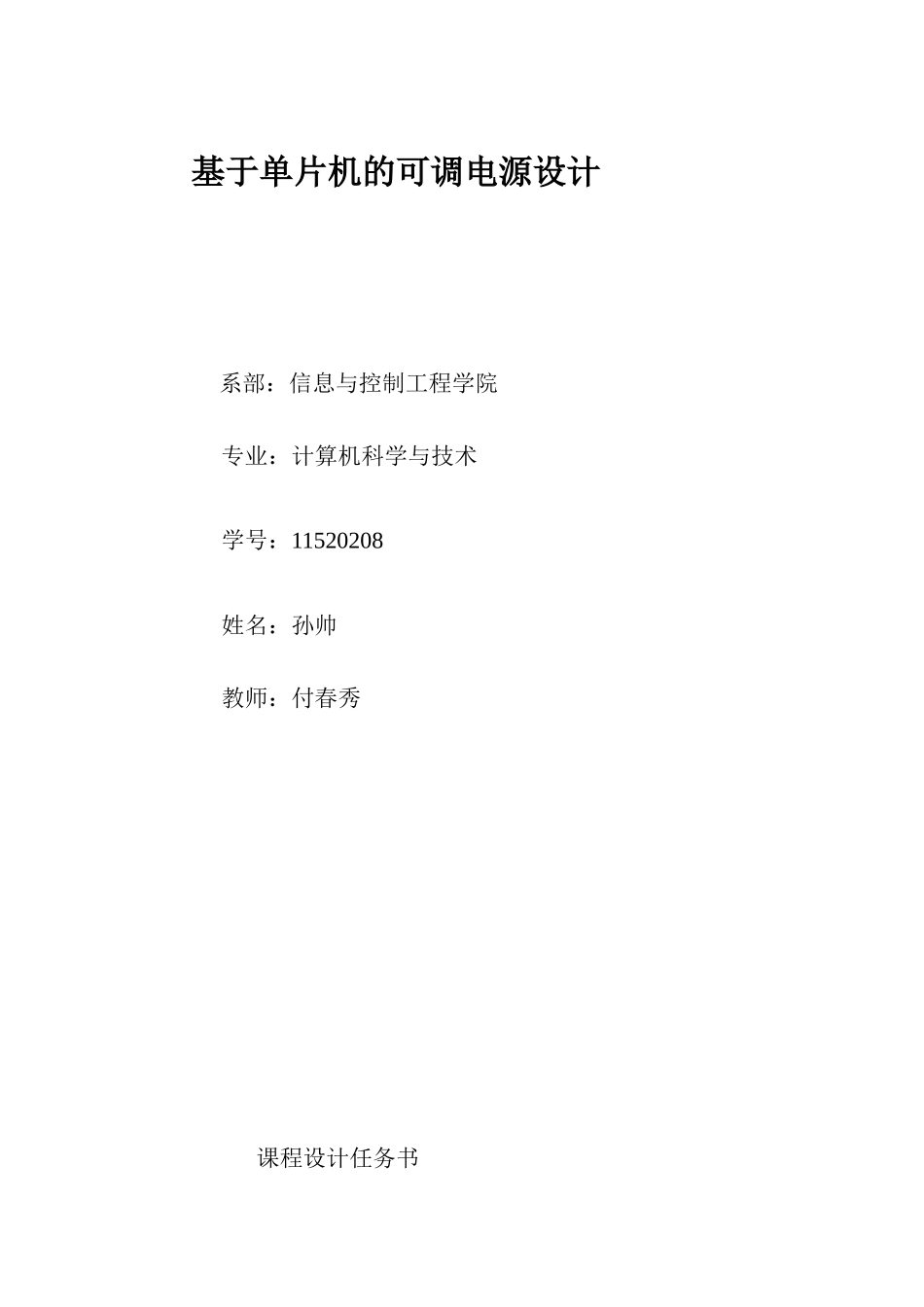

基于单片机的可调电源设计系部：信息与控制工程学院专业：计算机科学与技术学号：11520208姓名：孙帅教师：付春秀课程设计任务书一、设计题目：单片机的可调电源设计二、设计目的1.掌握STC89C52协同的设计方法；2.掌握单片机的编程方法；3.熟练利用KELL软件进行软件仿真编程及程序下载的方法；4.掌握可调电源设计、AD转换电路的原理及方法，显示电路和AC到DC硬件电路的设计方法。三、设计任务及要求设计可调电源，通过单片机可以知道电源的电压值。可调电源具有以下基本功能：1.具有实时显示电源值；2.要求误差在5%之内；四、设计时间及进度安排设计时间共三周（2014.03.03~2014.03.21），具体安排如下：周设计设计内容设计时间第一周了解可调电源设计的原理，设计单片机最小系统和外围电路的原理图，学习单片机开发软件的使用。2014.03.03~2014.03.07第二周按照电路图焊接电路板，学习单片机对各个模块的编程驱动方法以及掌握各种利用KELL进行编程，学习编程调试和整合方法2014.03.10~2014.03.14第三周软件下载并调试程序实现系统的基本功能，完成并提交硬件设计作品及硬件课程设计说明书，课程设计答辩2014.03.17~2014.03.21五、指导教师评语及学生成绩指导教师评语：年月日成绩指导教师签字：目录1.前言12.设计任务及要求2.1设计目的2.2设计任务2.3设计要求3.系统硬件介绍3.1单片机STC89C52简介3.2稳压调节模块3.3串口通信模块3.4数模转换模块3.5液晶显示模块4.系统软件介绍4.1AutiumDesigner09软件介绍4.2AutiumDesigner09界面及功能简述4.3KELL软件的使用4.45.软件编程及调试5.1软件设计5.2主程序流程1.前言单片机又称垫片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上，概括的将：一块芯片集成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。51单片机是对所有兼容Intel8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8031单片机，后来随着Flashrom技术的发展，8031单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。需要注意的是52系列的单片机一般不具备自编程能力单片机自20世纪70年代以来，一极其高的性价比受到人们的重视和关注，所以应用很广发展很快。单片机的体积小、重量轻、抗干扰能力强，对环境要求不高加个人低廉，可靠性高，灵活性好，开发较为容易。例如：80C51系列单片机已有十多年的生命期，如今扔保持者上升的趋势，就充分证明了这一点。单片机一起一系列优点，近几年得到迅猛发展和打规范推广，广泛应用于工业控制系统，数据采集系统，智能化仪器仪表，及通讯设备、日常消费类产品等，并且已经深入到工业生产的各个环节以及人民生活的各层次中，如车间流水线控制，自动化系统等。而美国公司ATMEL公司开发活生产了新型的8位单片机AT89系列单片机，它不但有一般MCS—51单片机的所有特性，而且还拥有一些独特的有点，此次设计中所用到的89C52单片机就是其中的一种。2单片机内部也有和电脑功能类似的模块，比如CPU、内存、并行总线，还有和硬盘作用相同的存储器件，用它来做一些类似控制电路的不负杂电路。我们现在用的全自动滚轮洗衣机，排烟罩VCD等家电里可以看到它的身影。单片机是靠程序实现功能的，并且可以修改，通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能。33.系统硬件介绍3.1单片机STC89C5289C52是INTEL公司MCS-51系列单片机中基本的产品，它采用INTEL公司可靠的CHMOS工艺技术制造的高性能8位单片机，属于标准的MCS-51的HCMOS产品。它结合了HMOS的高速和高密度技术及CHMOS的低功耗特征，它基于标准的MCS-51单片机体系结构和指令系统，属于80C51增强型单片机版本，集成了时钟输出和向上或向下计数器等更多的功能，适合于类似马达控制等应用场合。89C52内置8位中央处理单元、256字节内部...
