基于广数980TD系统的数控车床电路设计VIP免费

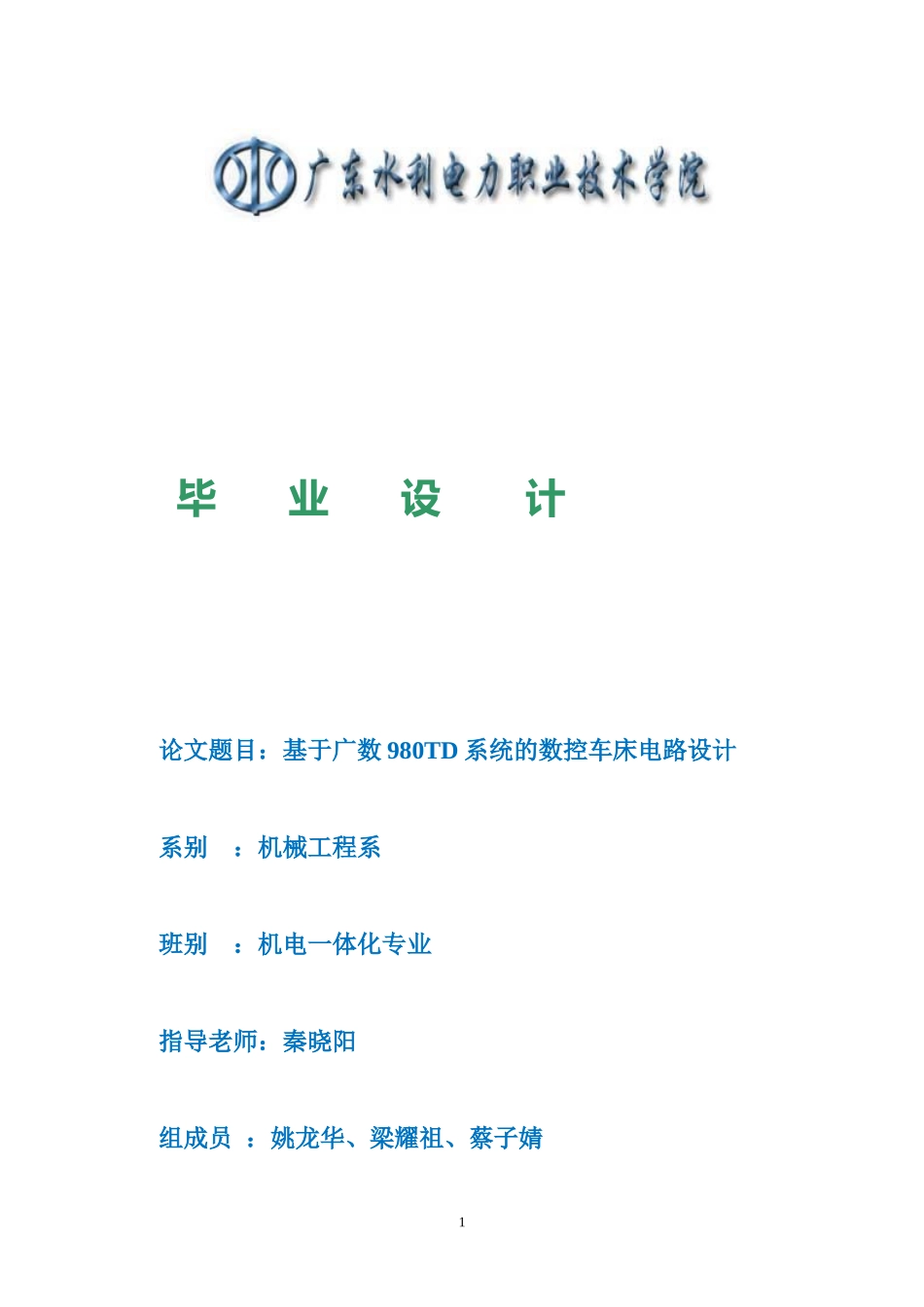

基于广数980TD系统的数控车床电路设计_第1页
1/45
基于广数980TD系统的数控车床电路设计_第2页
2/45

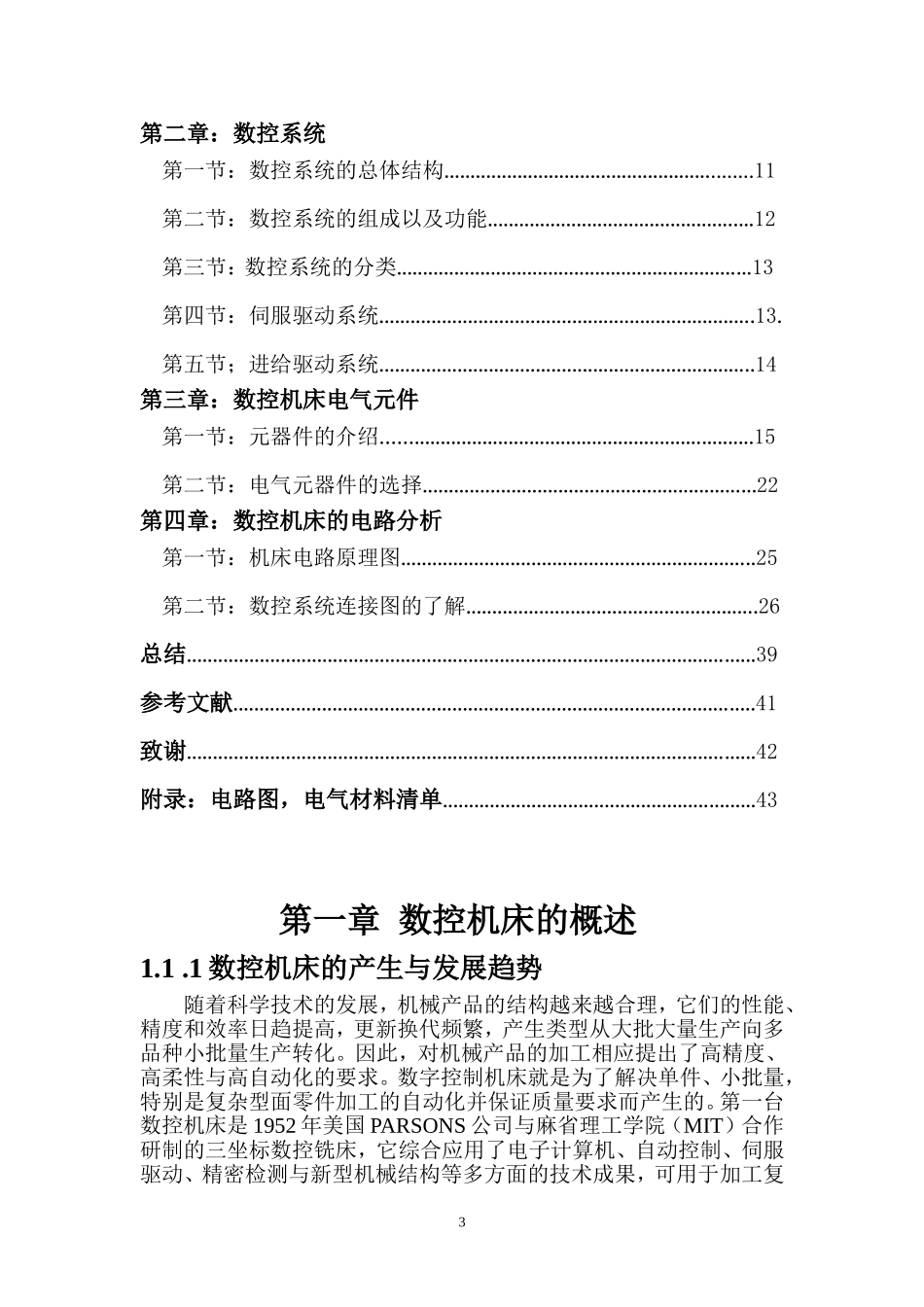

基于广数980TD系统的数控车床电路设计_第3页
3/45
1毕业设计论文题目:基于广数980TD系统的数控车床电路设计系别:机械工程系班别:机电一体化专业指导老师:秦晓阳组成员:姚龙华、梁耀祖、蔡子婧2学号:130405239、130405222、130405201摘要数控机床综合运用了微电子、计算机、自动控制、精密测量、液压与气动、机械设计与制造等技术的最新成果,随着我国企业的生产技术进步和数控设备的更新换代,对各层次的数控技术人才提出了新的更高要求。数控系统是数控机床的核心技术,数控系统全面、系统地讲述数控系统的基本组成、各部分的主要功能和特点、工作原理等。重点在数控的应用上,着重介绍了发那科(FANUC)公司、四门子(SIEMENS)公司、发格(FAGOR)公司以及国内华中数控集团等企业研制的数控系统的功能、特点及典型应用。广数980TD系统数控车床就是典型的现代化设备,它的出现是机械加工设备的新突破。随着科学技术和市场经济的不断发展,人们对机械产品的质量、生产率和新产品开发的周期提出了越来越高的要求,所以新一代的数控车床便应运而生。广数980TD系统的数控车床是基于广州数控仿FANUC系统的数控车床、进给驱动系统、主轴驱动系统、强电控制柜等组成,因此每个电气元件及连接线路都会影响到机床的运行,引起机床的故障。该设计主要介绍数控车床电气的元气件;机床电器元器件的计算以及选择;控制电路的电路图分析;数控系统连接图的接口分析和元件连接等内容。目录第一章:数控机床的概述第一节:数控机床的产生与发展趋势................................................4第二节:数控机床的组成以及分类....................................................63第二章:数控系统第一节:数控系统的总体结构...........................................................11第二节:数控系统的组成以及功能...................................................12第三节:数控系统的分类....................................................................13第四节:伺服驱动系统........................................................................13.第五节;进给驱动系统........................................................................14第三章:数控机床电气元件第一节:元器件的介绍…….................................................................15第二节:电气元器件的选择................................................................22第四章:数控机床的电路分析第一节:机床电路原理图....................................................................25第二节:数控系统连接图的了解........................................................26总结.............................................................................................................39参考文献....................................................................................................41致谢.............................................................................................................42附录:电路图,电气材料清单............................................................43第一章数控机床的概述1.1.1数控机床的产生与发展趋势随着科学技术的发展,机械产品的结构越来越合理,它们的性能、精度和效率日趋提高,更新换代频繁,产生类型从大批大量生产向多品种小批量生产转化。因此,对机械产品的加工相应提出了高精度、高柔性与高自动化的要求。数字控制机床就是为了解决单件、小批量,特别是复杂型面零件加工的自动化并保证质量要求而产生的。第一台数控机床是1952年美国PARSONS公司与麻省理工学院(MIT)合作研制的三坐标数控铣床,它综合应用了电子计算机、自动控制、伺服驱动、精密检测与新型机械结构等多方面的技术成果,可用于加工复4杂曲面零件。数控机床的发展先后经历了电子管(1952年)晶体管(1959年)、小规模集成电路(1965年)、大规模集成电路及小型计算机(1970年)和微处理或微型计算机(1974年)等5代数控...
