复合材料的分层缺陷VIP免费

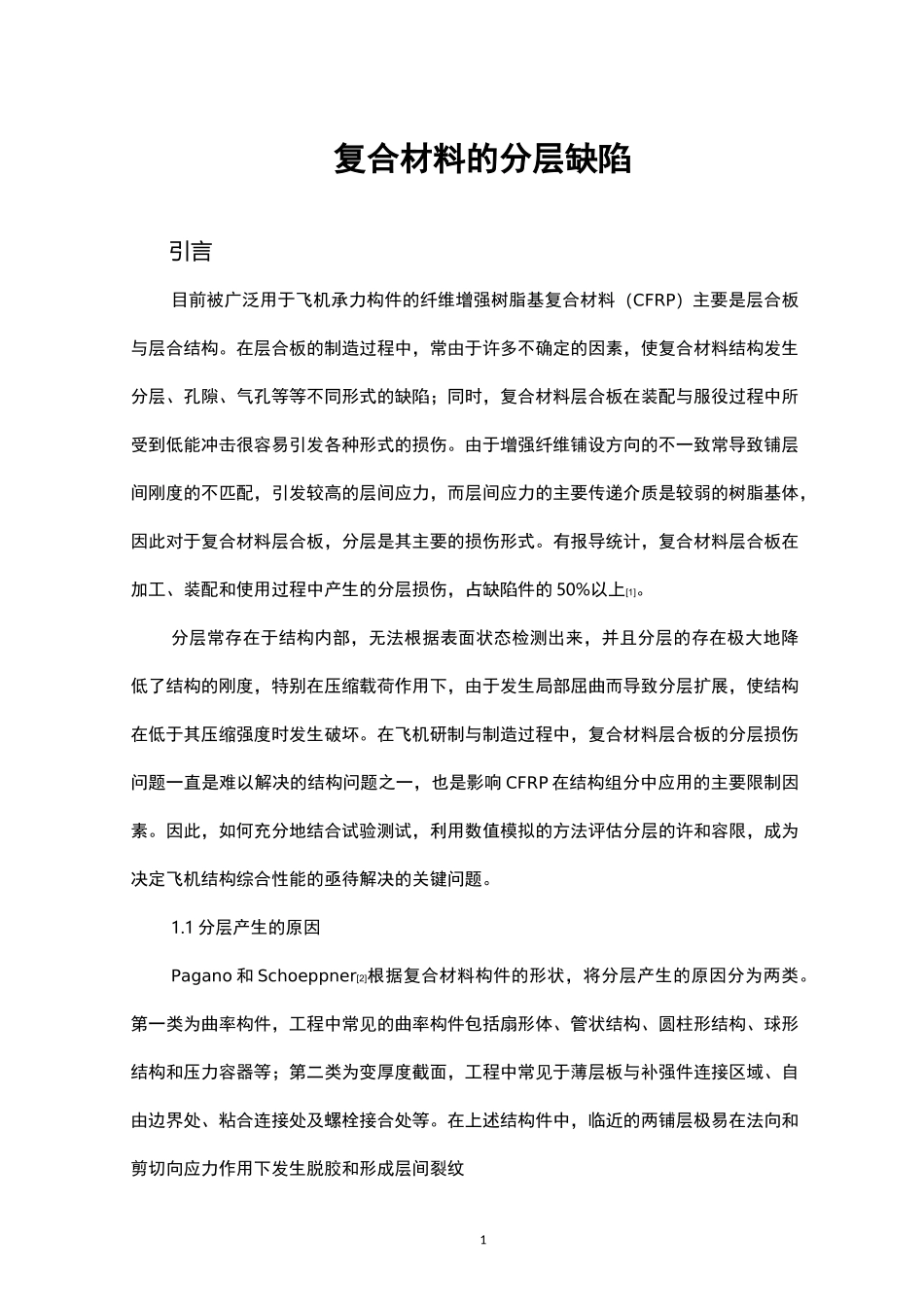

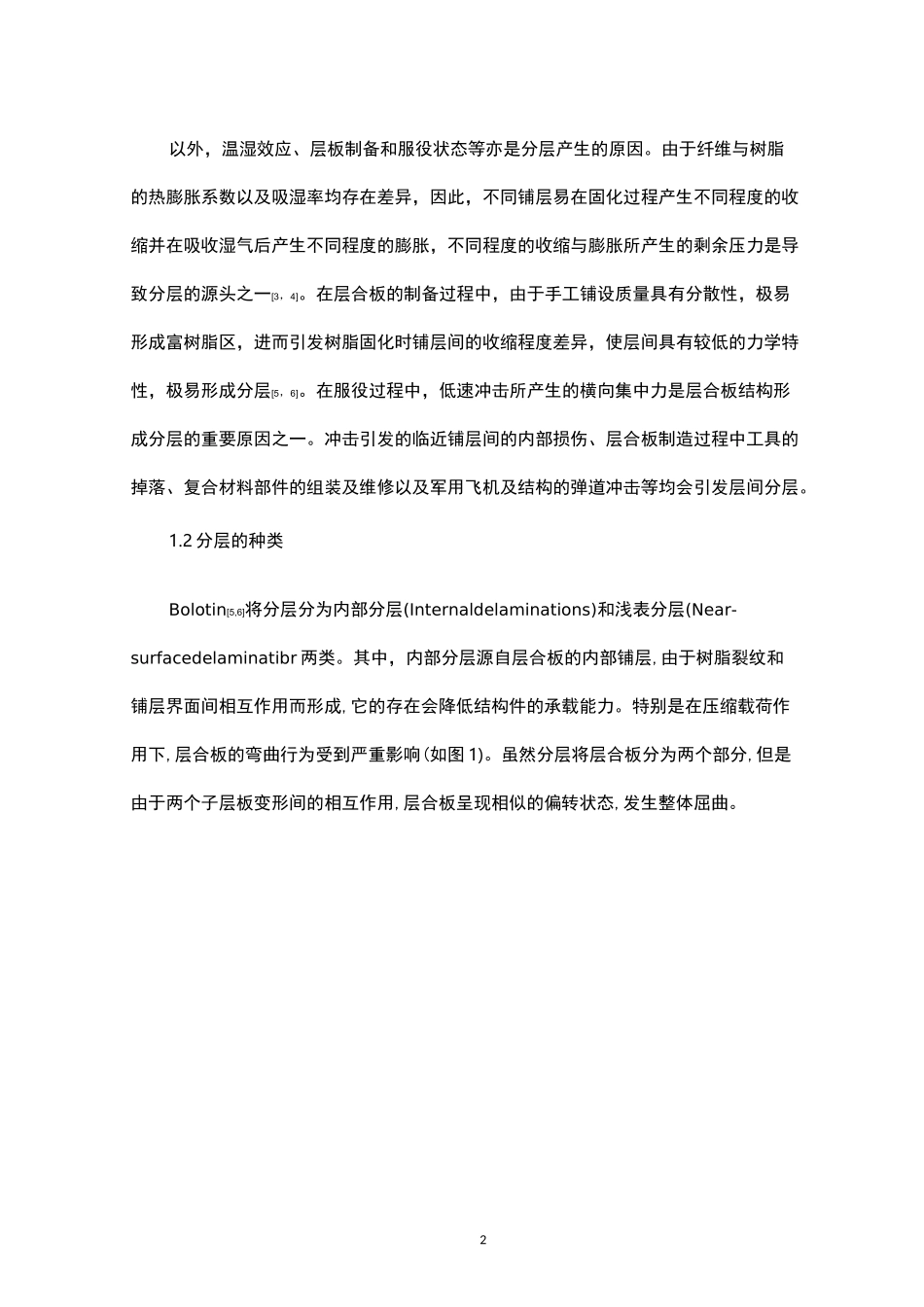

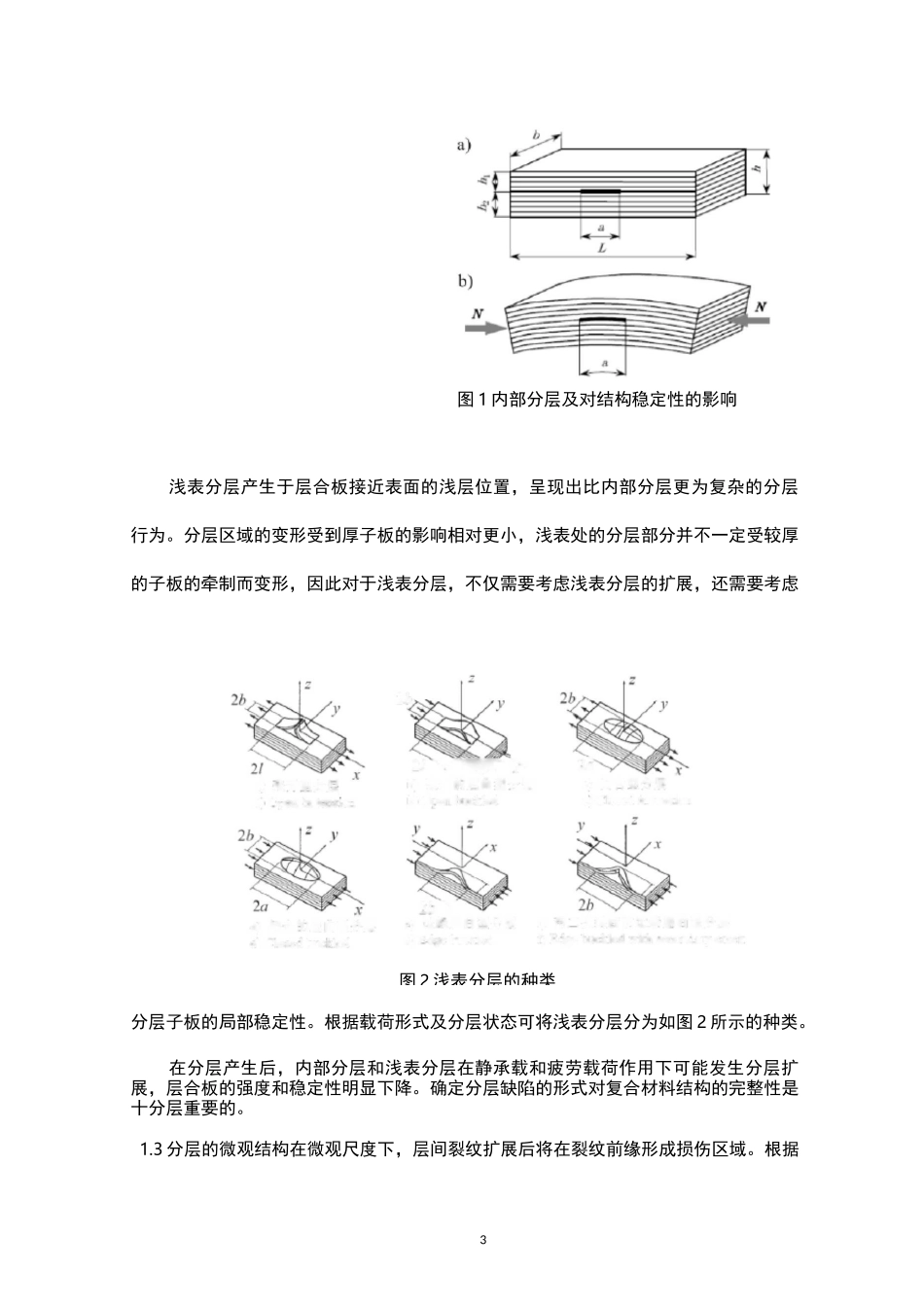

1复合材料的分层缺陷引言目前被广泛用于飞机承力构件的纤维增强树脂基复合材料（CFRP）主要是层合板与层合结构。在层合板的制造过程中，常由于许多不确定的因素，使复合材料结构发生分层、孔隙、气孔等等不同形式的缺陷；同时，复合材料层合板在装配与服役过程中所受到低能冲击很容易引发各种形式的损伤。由于增强纤维铺设方向的不一致常导致铺层间刚度的不匹配，引发较高的层间应力，而层间应力的主要传递介质是较弱的树脂基体，因此对于复合材料层合板，分层是其主要的损伤形式。有报导统计，复合材料层合板在加工、装配和使用过程中产生的分层损伤，占缺陷件的50%以上[1]。分层常存在于结构内部，无法根据表面状态检测出来，并且分层的存在极大地降低了结构的刚度，特别在压缩载荷作用下，由于发生局部屈曲而导致分层扩展，使结构在低于其压缩强度时发生破坏。在飞机研制与制造过程中，复合材料层合板的分层损伤问题一直是难以解决的结构问题之一，也是影响CFRP在结构组分中应用的主要限制因素。因此，如何充分地结合试验测试，利用数值模拟的方法评估分层的许和容限，成为决定飞机结构综合性能的亟待解决的关键问题。1.1分层产生的原因Pagano和Schoeppner[2]根据复合材料构件的形状，将分层产生的原因分为两类。第一类为曲率构件，工程中常见的曲率构件包括扇形体、管状结构、圆柱形结构、球形结构和压力容器等；第二类为变厚度截面，工程中常见于薄层板与补强件连接区域、自由边界处、粘合连接处及螺栓接合处等。在上述结构件中，临近的两铺层极易在法向和剪切向应力作用下发生脱胶和形成层间裂纹2以外，温湿效应、层板制备和服役状态等亦是分层产生的原因。由于纤维与树脂的热膨胀系数以及吸湿率均存在差异，因此，不同铺层易在固化过程产生不同程度的收缩并在吸收湿气后产生不同程度的膨胀，不同程度的收缩与膨胀所产生的剩余压力是导致分层的源头之一[3，4]。在层合板的制备过程中，由于手工铺设质量具有分散性，极易形成富树脂区，进而引发树脂固化时铺层间的收缩程度差异，使层间具有较低的力学特性，极易形成分层[5，6]。在服役过程中，低速冲击所产生的横向集中力是层合板结构形成分层的重要原因之一。冲击引发的临近铺层间的内部损伤、层合板制造过程中工具的掉落、复合材料部件的组装及维修以及军用飞机及结构的弹道冲击等均会引发层间分层。1.2分层的种类Bolotin[5,6]将分层分为内部分层(Internaldelaminations)和浅表分层(Near-surfacedelaminatibr两类。其中，内部分层源自层合板的内部铺层,由于树脂裂纹和铺层界面间相互作用而形成,它的存在会降低结构件的承载能力。特别是在压缩载荷作用下,层合板的弯曲行为受到严重影响(如图1)。虽然分层将层合板分为两个部分,但是由于两个子层板变形间的相互作用,层合板呈现相似的偏转状态,发生整体屈曲。32d)团合的屈111型分kb)张开的屈曲型分层b)Openbuckled2ei0闭合型分层■c)Closedinlens;ion图2浅表分层的种类图1内部分层及对结构稳定性的影响浅表分层产生于层合板接近表面的浅层位置，呈现出比内部分层更为复杂的分层行为。分层区域的变形受到厚子板的影响相对更小，浅表处的分层部分并不一定受较厚的子板的牵制而变形，因此对于浅表分层，不仅需要考虑浅表分层的扩展，还需要考虑分层子板的局部稳定性。根据载荷形式及分层状态可将浅表分层分为如图2所示的种类。在分层产生后，内部分层和浅表分层在静承载和疲劳载荷作用下可能发生分层扩展，层合板的强度和稳定性明显下降。确定分层缺陷的形式对复合材料结构的完整性是十分层重要的。1.3分层的微观结构在微观尺度下，层间裂纹扩展后将在裂纹前缘形成损伤区域。根据bResinrichareaF山叫匕（4树脂的韧性和应力水平（I型,II型,III型和混合型，如图3所示），损伤区域的尺寸和形状呈现不同的状态。剪切载荷下裂纹尖端应力场的衰减较缓慢，因此II型和III型裂纹尖端的损伤区域比I型区域广。此外，受树脂基体的影响，脆性...
