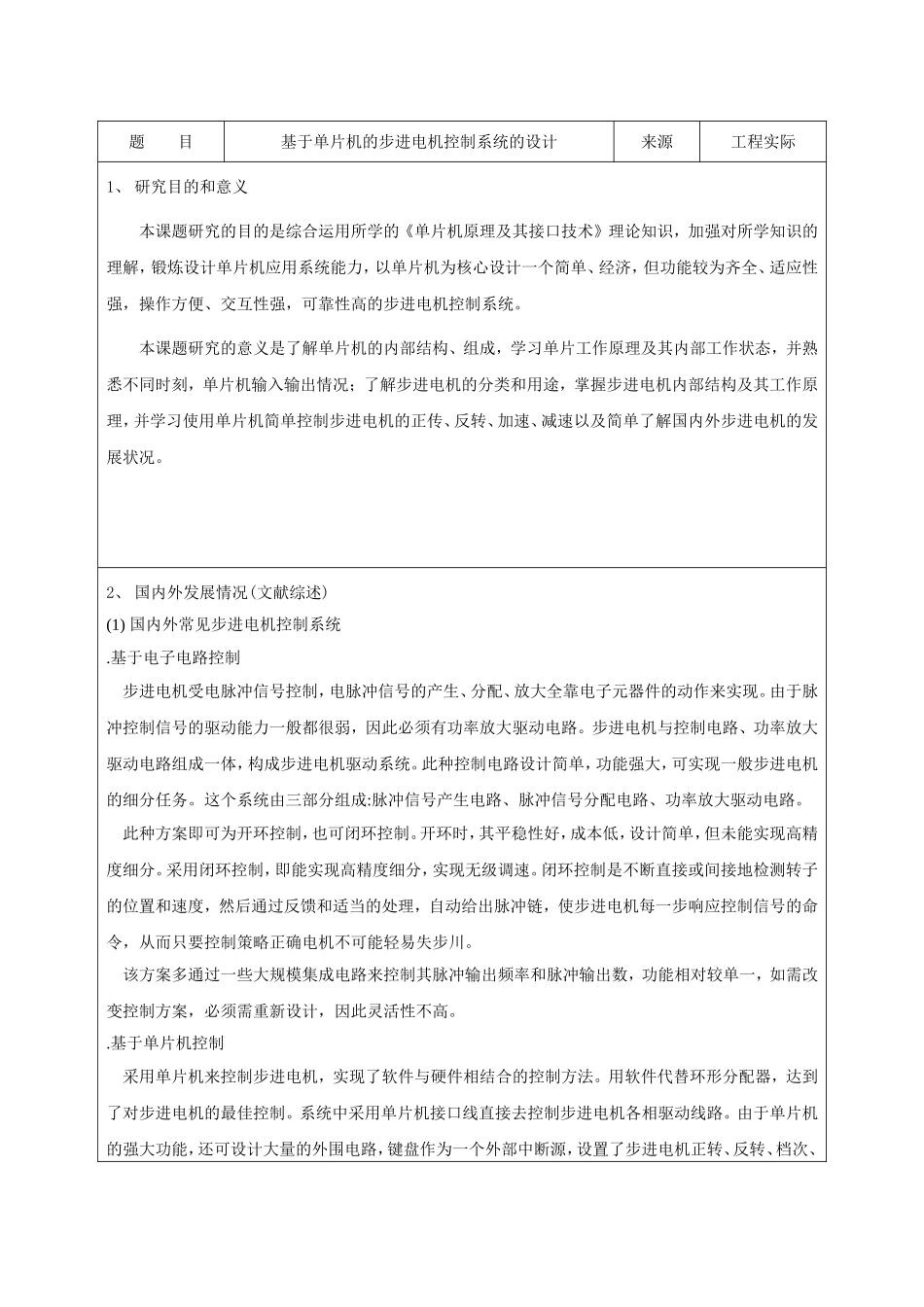

本科毕业设计开题报告题目：基于单片机的步进电机控制系统的设计专题：院（系）：电气与信息工程学院班级：电气09—12姓名：杨光学号：2009021750指导教师：隋晓红教师职称：副教授黑龙江科技学院本科毕业设计开题报告题目基于单片机的步进电机控制系统的设计来源工程实际1、研究目的和意义本课题研究的目的是综合运用所学的《单片机原理及其接口技术》理论知识，加强对所学知识的理解，锻炼设计单片机应用系统能力，以单片机为核心设计一个简单、经济，但功能较为齐全、适应性强，操作方便、交互性强，可靠性高的步进电机控制系统。本课题研究的意义是了解单片机的内部结构、组成，学习单片工作原理及其内部工作状态，并熟悉不同时刻，单片机输入输出情况；了解步进电机的分类和用途，掌握步进电机内部结构及其工作原理，并学习使用单片机简单控制步进电机的正传、反转、加速、减速以及简单了解国内外步进电机的发展状况。2、国内外发展情况(文献综述)(1)国内外常见步进电机控制系统.基于电子电路控制步进电机受电脉冲信号控制，电脉冲信号的产生、分配、放大全靠电子元器件的动作来实现。由于脉冲控制信号的驱动能力一般都很弱，因此必须有功率放大驱动电路。步进电机与控制电路、功率放大驱动电路组成一体，构成步进电机驱动系统。此种控制电路设计简单，功能强大，可实现一般步进电机的细分任务。这个系统由三部分组成:脉冲信号产生电路、脉冲信号分配电路、功率放大驱动电路。此种方案即可为开环控制，也可闭环控制。开环时，其平稳性好，成本低，设计简单，但未能实现高精度细分。采用闭环控制，即能实现高精度细分，实现无级调速。闭环控制是不断直接或间接地检测转子的位置和速度，然后通过反馈和适当的处理，自动给出脉冲链，使步进电机每一步响应控制信号的命令，从而只要控制策略正确电机不可能轻易失步川。该方案多通过一些大规模集成电路来控制其脉冲输出频率和脉冲输出数，功能相对较单一，如需改变控制方案，必须需重新设计，因此灵活性不高。.基于单片机控制采用单片机来控制步进电机，实现了软件与硬件相结合的控制方法。用软件代替环形分配器，达到了对步进电机的最佳控制。系统中采用单片机接口线直接去控制步进电机各相驱动线路。由于单片机的强大功能，还可设计大量的外围电路，键盘作为一个外部中断源，设置了步进电机正转、反转、档次、停止等功能，采用中断和查询相结合的方法来调用中断服务程序，完成对步进电机的最佳控制，显示器及时显示正转、反转速度等状态。环形分配器其功能由单片机系统实现，采用软件编程的办法实现脉冲的分配.本方案有以下优点(1)单片机软件编程可以使复杂的控制过程实现自动控制和精确控制，避免了失步、振荡等对控制精度的影响;(2)用软件代替环形分配器，通过对单片机的设定，用同一种电路实现了多相步进电机的控制和驱动，大大提高了接口电路的灵活性和通用性;(3)单片机的强大功能使显示电路、键盘电路、复位电路等外围电路有机的组合，大大提高系统的交互性。.基于PLC的控制PLC也叫可编程控制器，是一种工业上用的计算机。PLC作为新一代的工业控制器，由于具有通用性好、实用性强、硬件配套齐全、编程简单易学和可靠性高等优点而广泛应用于各行业的自动控制系统中。步进电机控制系统有PLC、环形分配器和功率驱动电路组成。控制系统采用PLC来产生控制脉冲。通过PLC编程输出一定数量的方波脉冲，控制步进电机的转角进而控制伺服机构的进给量，同时通过编程控制脉冲频率来控制步进电机的转动速度，进而控制伺服机构的进给速度。环形脉冲分配器将PLC输出的控制脉冲按步进电机的通电顺序分配到相应的绕组。PLC控制的步进电机可以采用软件环形分配器，也可采用硬件环形分配器。采用软件环形分配器占用PLC资源较多，特别是步进电机绕组相数大于4时，对于大型生产线应该予以考虑。采用硬件环形分配器，虽然硬件结构稍微复杂些，但可以节省PLC资源，目前市场有多种专用芯片可以选用。步进电机功率驱动电路将PLC输出的控制脉冲放大，达到比较大的驱动能力，来驱动步进电机。采用软件来产生控制步进电机的环型脉冲信号，并用PLC中的定时...
