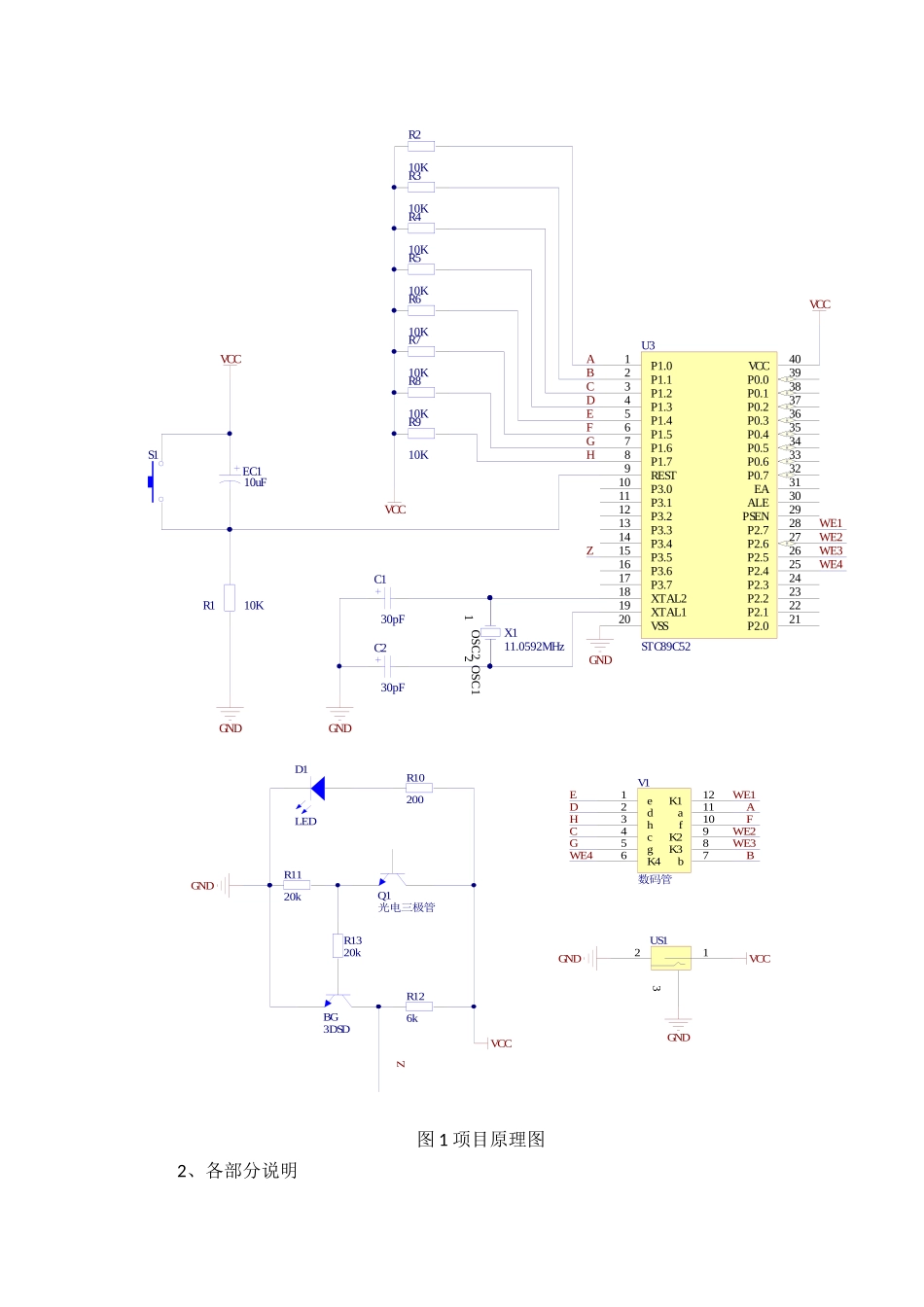

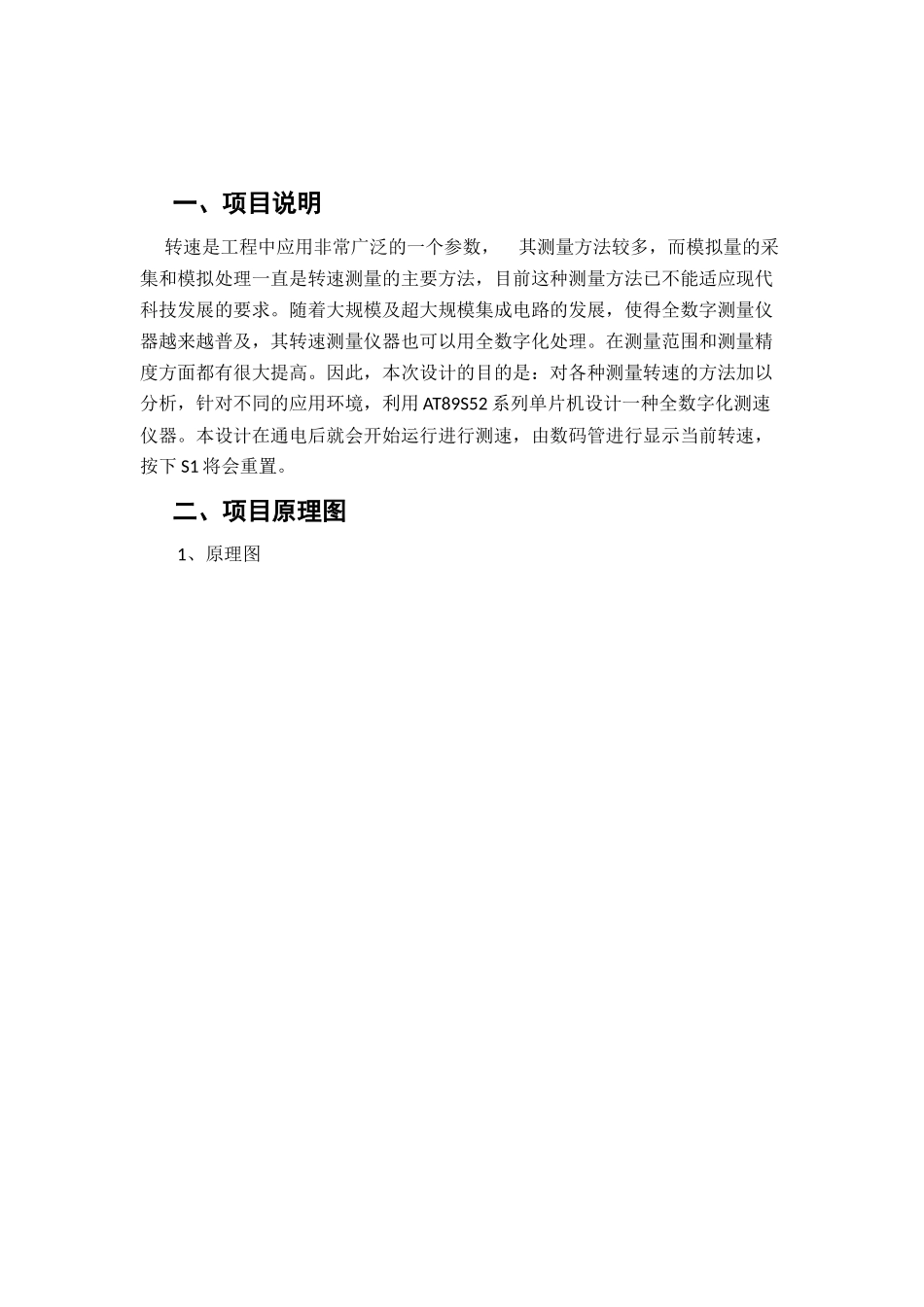

华北理工大学轻工学院QingGongCollegeNorthChinaUniversityofScienceandTechnology课程设计报告课程名称：EDA辅助设计项目名称：基于单片机的测速仪设计专业班级：学号：姓名：成绩：一、项目说明转速是工程中应用非常广泛的一个参数，其测量方法较多，而模拟量的采集和模拟处理一直是转速测量的主要方法，目前这种测量方法已不能适应现代科技发展的要求。随着大规模及超大规模集成电路的发展，使得全数字测量仪器越来越普及，其转速测量仪器也可以用全数字化处理。在测量范围和测量精度方面都有很大提高。因此，本次设计的目的是：对各种测量转速的方法加以分析，针对不同的应用环境，利用AT89S52系列单片机设计一种全数字化测速仪器。本设计在通电后就会开始运行进行测速，由数码管进行显示当前转速，按下S1将会重置。二、项目原理图1、原理图图1项目原理图2、各部分说明VCC10uFEC1S110KR1VCC30pFC130pFC2OSC11OSC2211.0592MHzX1GNDP1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78REST9P3.010P3.111P3.212P3.313P3.414P3.515P3.616P3.717XTAL218XTAL119VSS20P2.021P2.122P2.223P2.324P2.425P2.526P2.728PSEN29ALE30EA31VCC40P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039P2.627U3STC89C52GNDGNDABCDEFGHWE1WE2WE3WE410KR210KR310KR410KR510KR610KR710KR810KR9VCCZe1d2h3c4g5K46b7K38K29f10a11K112V1数码管CGAFBEDHWE1WE2WE3WE4Q1光电三极管200R10D1LED20kR1120kR13BG3DSD6kR12GNDVCCZ123US1VCCGNDGND（1）电源部分DC002插座是带有插入断开开关，中心脚为1脚，下面为2脚，侧面为3脚，插入时3脚断开。的一款给单片机提供5v电压的电源。图2电源（2）STC89C52芯片STC89C52是一个低功耗，高性能CMOS8位单片机，片内含具有如下特点：40个引脚，4kBytesFlash片内程序存储器，128bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器，2个全双工串行通信口，看门狗（WDTC）电路，片内时钟振荡器。此外，STC89C52设计和配置了振荡频率可为0HZ并可通过软件设置省电模式。空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式，以适应不同产品的需求。图3STC89C52123US1VCCGNDGNDP1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78REST9P3.010P3.111P3.212P3.313P3.414P3.515P3.616P3.717XTAL218XTAL119VSS20P2.021P2.122P2.223P2.324P2.425P2.526P2.728PSEN29ALE30EA31VCC40P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039P2.627U3STC89C52（3）单片机复位部分1）复位功能：单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始。图4复位电路（4）数码管部分led数码管（LEDSegmentDisplays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。我采用的led数码管是段数为7段有的另加一个小数点，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，图6是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。颜色有红，绿，蓝，黄等几种。led数码管广泛用于仪表，时钟，车站，家电等场合。选用时要注意产品尺寸颜色，功耗，亮度，波长等。图5数码管（5）光电传感器部分光电传感器是利用光电子应用技术，将光信号转换成电信号从而检测被测目标的一种装置。光电传感器一般由光源、光学通路和光电元件三部分组成。光电检测方法具有精度高，反应快，非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，体积小。它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温和气体成分等；也可用来检测能转换成光量的其他非电量，如零...
