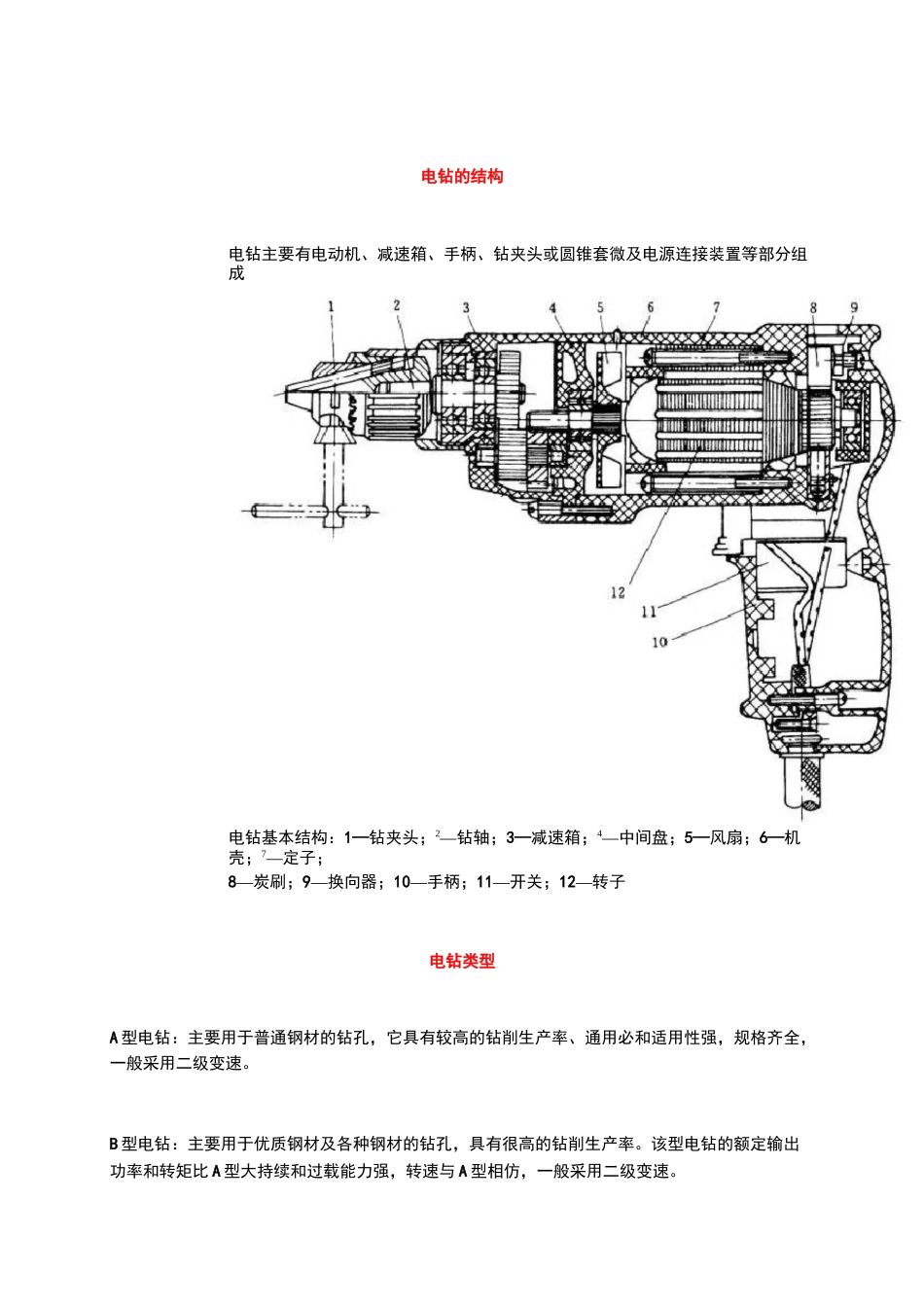

电钻的结构电钻主要有电动机、减速箱、手柄、钻夹头或圆锥套微及电源连接装置等部分组成电钻基本结构：1—钻夹头；2—钻轴；3—减速箱；4—中间盘；5—风扇；6—机壳；7—定子；8—炭刷；9—换向器；10—手柄；11—开关；12—转子电钻类型A型电钻：主要用于普通钢材的钻孔，它具有较高的钻削生产率、通用必和适用性强，规格齐全，一般采用二级变速。B型电钻：主要用于优质钢材及各种钢材的钻孔，具有很高的钻削生产率。该型电钻的额定输出功率和转矩比A型大持续和过载能力强，转速与A型相仿，一般采用二级变速。C型电钻：主要用于铝、铜等有色金属及其合金、塑料和铸铁等材料的钻孔，并具有较高的钻削生产率，同时也能用于普通钢材的钻也。该项电钻具有轻便和结构简单的特点。电钻的使用1、使用规定电压。电钻使用的线路电压不超过电钻铭牌上所规定电压的±10%2、钻夹头与圆锥套筒的使用。19mm以下的电钻一般采用三爪式钻头夹，这种钻夹头是专为电钻配备并专门设计制造的。19mm以上的电钻一般采用圆锥套筒。装钻头时，首先清除钻头内孔及钻轴表面上的杂物，包括防锈脂等，然后将钻头装紧在钻轴上。3、使用前的检查：A、检查传动部分是否灵活，有无杂音，换向火花是否正常。B、使用前必须用500V兆欧表测量绝缘电阻，绕级与机壳间绝缘必须大于0.5MQ。C、使用电钻时严禁过载。D、电钻电刷磨损严重时，应及时更换电刷，融会引起损坏换向器，严重会烧损电枢E、电钻在使用过程中国现下列情况之一者不得继续使用：①电源线绝缘损坏及电缆护套断裂。②电源插头、插座接触不良。③在运转过程中有异常声音。④电刷与换向器火花太大引起环火。⑤轴承温度及电枢温度过热。电钻故障诊断单相串激电钻不能起动的原因分析及处理方法故障现象故障诊断处理方法电路不通1、电源线断或接头松脱2、炭刷与换向器未接触3、电枢绕组或定子线圈断路4、开关损坏或接触不良5、电源无电压更换电源线或坚固接头调整弹簧压力或更换电刷检杳电源电路电路通，空载时不能起动1、轴承过紧，卡住电枢主轴2、电刷不在中性线上，换向器工作不正常3、定子绕组短路，受潮或绝缘损坏4、电枢红组短路，换向片中间有导电粉末调换润滑油或更换轴承移动电刷使电刷位于中性线上清除换向片中的导电粉末电路通，负载时不能起动1、电源电压低2、电刷不在中性线上3、定子线较短路、受潮或绝缘损坏调整电源电压移动电刷架使电刷位于中性线上电钻的电刷、换向器发生异常火花原因分析及检修方法故障现象故障诊断处理方法1、电刷不在中性线上校正电刷位置2、电刷太短或弹簧压力不足更换电刷或弹簧3、电刷与换向器间接触不良更换电刷或作下列处理(1)电刷或换向器上有油污或砂(1)清除污物粒(2)更换电刷(2)电刷不纯，含有硬石屑或其(3)调整弹簧压力和修他杂质磨炭刷或者更换电刷与弹(3)电刷与换向器表面接触不良簧把换向器进行磨削加工4、换向器表面粗糙或铜片凹凸不平5、换向器中云母凸出6、定子线圈断路7、定子线圈短路8、电枢、换向器或定子线圈接地9、换向器铜片之间短路(1)换向器铀片中间有导电粉末下刻云母片电刷上发生火花(2)换向器铀片上焊锡流入换向器铜片间10、刷握与电刷之间绝缘损坏，电刷通地11、电枢绕组短路12、电枢绕组断路13、电枢绕组反接换向器上出现在环火1、电动机的电源电压过高2、电枢绕组短路3、电枢绕组断路4、电刷与换向器接触不良5、换向器表面凹凸不平调整电源电压调整弹簧的压力或修磨电刷的接触面车平换向器表面电钻过热原因分析及检修方法故障现象故障诊断处理方法轴承发热1、缺少润滑油2、润滑油太稠3、轴承污脏、润滑油不干净4、轴承太紧5、电枢轴或齿轮弯曲添加润滑油加入稀机油清洗轴承，更换润滑油修磨轴承室或轴承校正电枢轴或齿轮轴承过热，但温升低于机壳由于电动过载，使电枢绕组发热而传至轴承而引起减轻电钻的负荷整个电枢发热1、电动机超载荷2、绕组受潮3、电枢铁芯与定子铁芯相擦减轻电钻的负荷烘干烧组校正电枢轴或更换轴承电枢局部发热1、有1个或2个电枢线圈短路2、有1个或2个电枢线圈断路3、电枢绕组接反换接电枢绕组定子绕组发热1、部分定子线圈2、线圈受潮3、过负载烘干线圈减轻电钻的负荷...
