LTE深度覆盖优化整治VIP免费

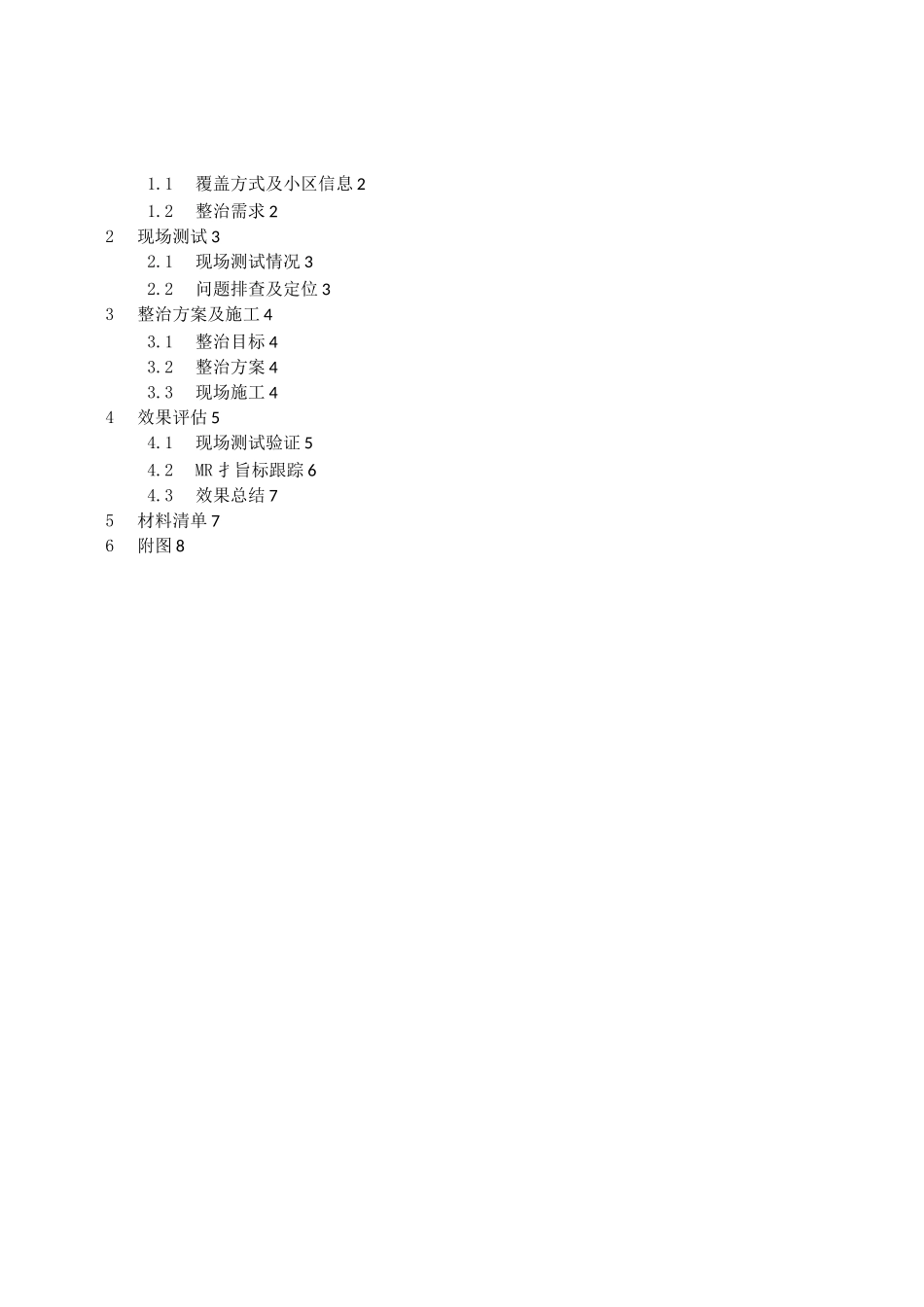

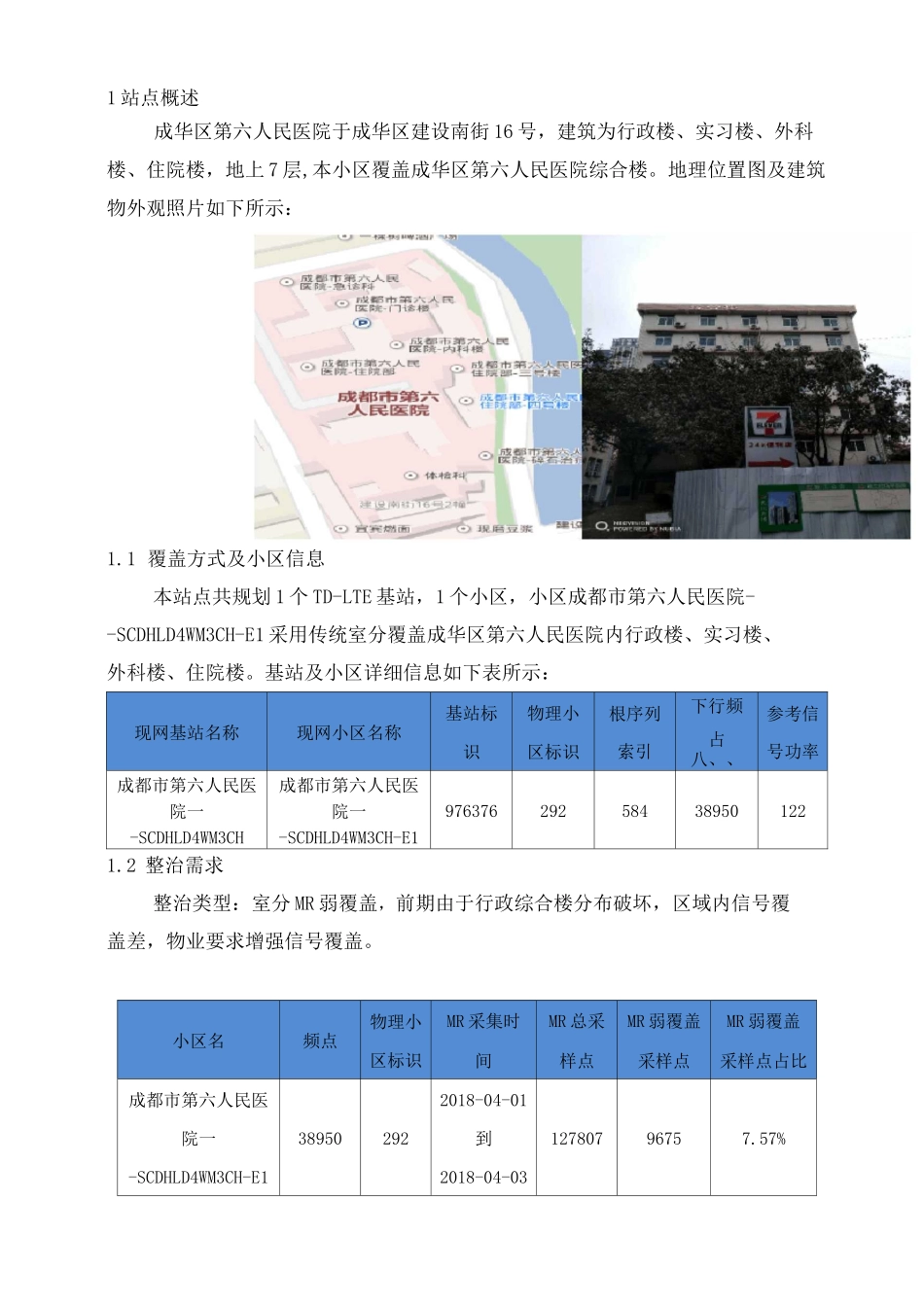

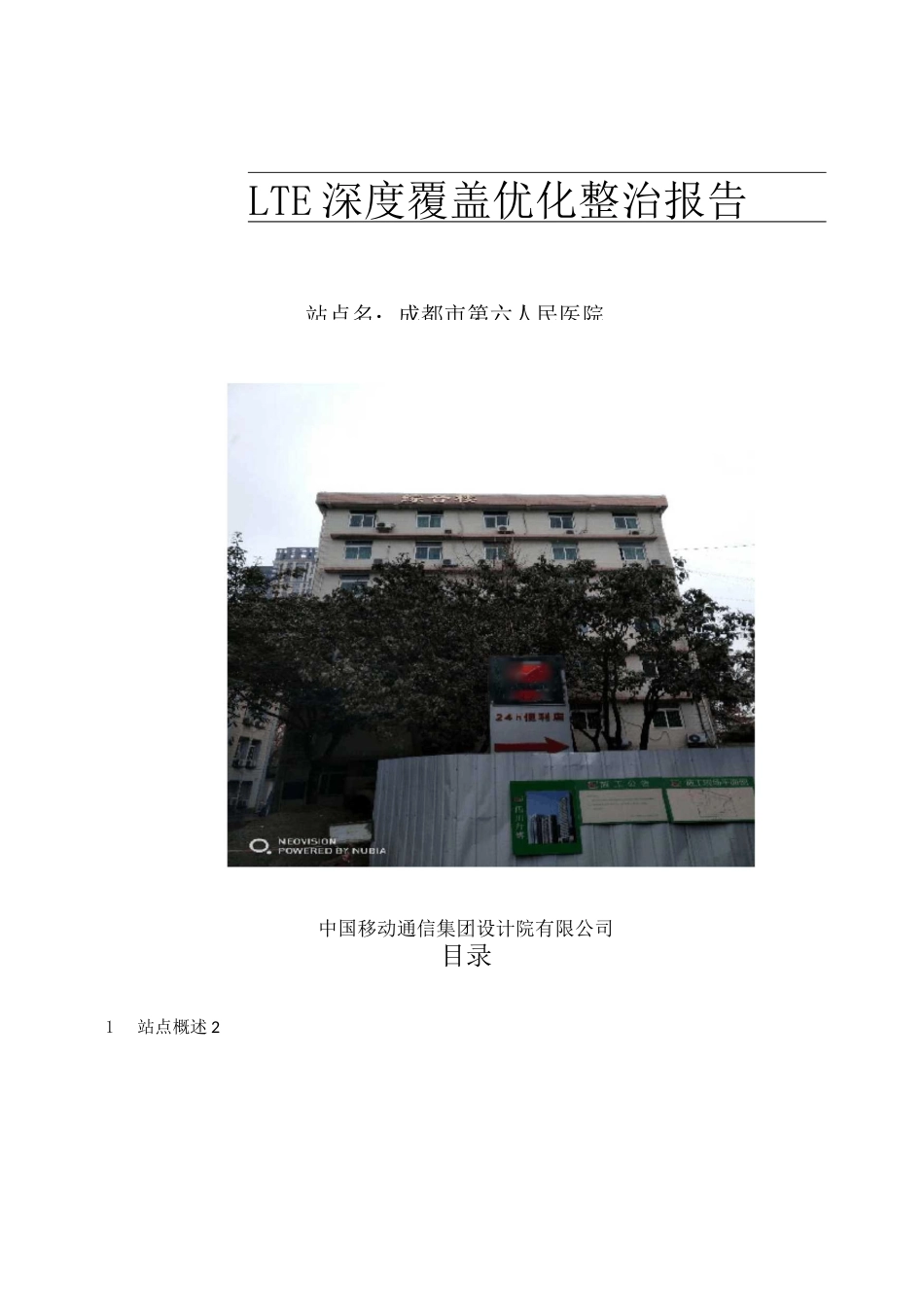

1fI®站点名：成都市第六人民医院LTE深度覆盖优化整治报告中国移动通信集团设计院有限公司目录1站点概述21.1覆盖方式及小区信息21.2整治需求22现场测试32.1现场测试情况32.2问题排查及定位33整治方案及施工43.1整治目标43.2整治方案43.3现场施工44效果评估54.1现场测试验证54.2MR扌旨标跟踪64.3效果总结75材料清单76附图81站点概述成华区第六人民医院于成华区建设南街16号，建筑为行政楼、实习楼、外科楼、住院楼，地上7层,本小区覆盖成华区第六人民医院综合楼。地理位置图及建筑物外观照片如下所示：1.1覆盖方式及小区信息本站点共规划1个TD-LTE基站，1个小区，小区成都市第六人民医院--SCDHLD4WM3CH-E1采用传统室分覆盖成华区第六人民医院内行政楼、实习楼、外科楼、住院楼。基站及小区详细信息如下表所示：现网基站名称现网小区名称基站标识物理小区标识根序列索引下行频占八、、参考信号功率成都市第六人民医院一-SCDHLD4WM3CH成都市第六人民医院一-SCDHLD4WM3CH-E1976376292584389501221.2整治需求整治类型：室分MR弱覆盖，前期由于行政综合楼分布破坏，区域内信号覆盖差，物业要求增强信号覆盖。小区名频点物理小区标识MR采集时间MR总采样点MR弱覆盖采样点MR弱覆盖采样点占比成都市第六人民医2018-04-01院一38950292到12780796757.57%-SCDHLD4WM3CH-E12018-04-03问题区域现场照片（问题区域或者被破坏的分布、器件等照片）现场指问题行政综合楼2分布破坏分布破坏2现场测试2.1现场测试情况经现场测试发现存在弱覆盖问题区域3处，具体如下：问题区域占用小区平均RSRP(dBm)平均SINR(dB)最弱RSRP（dBm）行政综合楼宏明路南端-SCDHLS1HM1CH-D5-105.326-108.622.2问题排查及定位现场测试行政综合楼占用宏站宏明路南端-SCDHLS1HM1CH-D5信号，平均电平约-105dbm左右。现场问题区域照片或设备分布问题照片、现场测试指标、问题原因：信源图£1F-7F拓扑3.1整治目标(1)7天至少5天满足MRRSRP<-110dBm的采样点在本小区MR总采样点中的占比<10%；(2)优化后的小区为非新增的上行高干扰小区，即如果该小区优化前每天8:00-22:00忙时15个小时的PRB原始底噪均值V-110dBm,则优化后PRB底噪仍需要满足此条件；(3)驻波V1.4；(4)不能影响GSM网络。3.2整治方案1、按根据现场情况制定方案设计图纸，对行政综合楼进行分布系统延伸；整治区域和方案设计图纸如下：分布整改区域信源系统框图3.3现场施工整改手段：分布整治，对行政综合楼进行分布延伸。3整治方案及施工|14效果评估4.1现场测试验证现场测试指标统计：问题区域占用小区平均RSRP(dBm)平均SINR(dB)最弱RSRP(dbm)天线口RSRP（dbm）行政综合楼成都市第六人民医院一-SCDHLD4WM3CH-E1-53.3838.74-62.13-52现场整治区域及效果图：行政综合行政综合按照设计图纸对行政综合楼分布延伸后，对现场进行验证，覆盖良好，达到深度覆盖优化整治要求。4.2MR指标跟踪整改前后MR指标对比:小区名频点物理小区标识MR采集时间MR总采样占八、、MR弱覆盖采样点MR弱覆盖采样点占比成都市第六人民医2018-04-01院一38950292到12780796757.57%小区名称日期MR总采样点MR弱覆盖米样点MR弱覆盖采样点占比成都市第六人民医院一-SCDHLD4WM3CH-E12018/5/144333433747.78%AMUM•成都市第六人民医院一-SCDHLD4WM3CH-E1成都市第六人民医院一-SCDHLD4WM3CH-E1成都市第六人民医院一-SCDHLD4WM3CH-E1成都市第六人民医院一-SCDHLD4WM3CH-E1成都市第六人民医院一-SCDHLD4WM3CH-E1成都市第六人民医院一-SCDHLD4WM3CH-E14.3效果总结2018/5/152018/5/162018/5/172018/5/182018/5/192018/5/2012552839371155580118028132087381835334230856655760633930084.24%5.86%3.64%4.88%4.79%7.87%该点位通过分布整治，恢复局部被破坏的分布系统,增强覆盖，现场测试验证覆盖区域信号良好，有效提升了用户感知。5材料清单本站点整治所用材料清单如下：材料名称天线天线天线天线天线天线天线馈线馈线N型工头N型母头N型KK转接头N型直角弯头光纤近端机光纤远端机耦合器耦合器耦合器耦合器尾纤光缆终端盒地线功分器功分器合路器负载负载天线支架型号射灯型全向美化天线射灯型定向美化天线全向吸顶天线路灯型...
