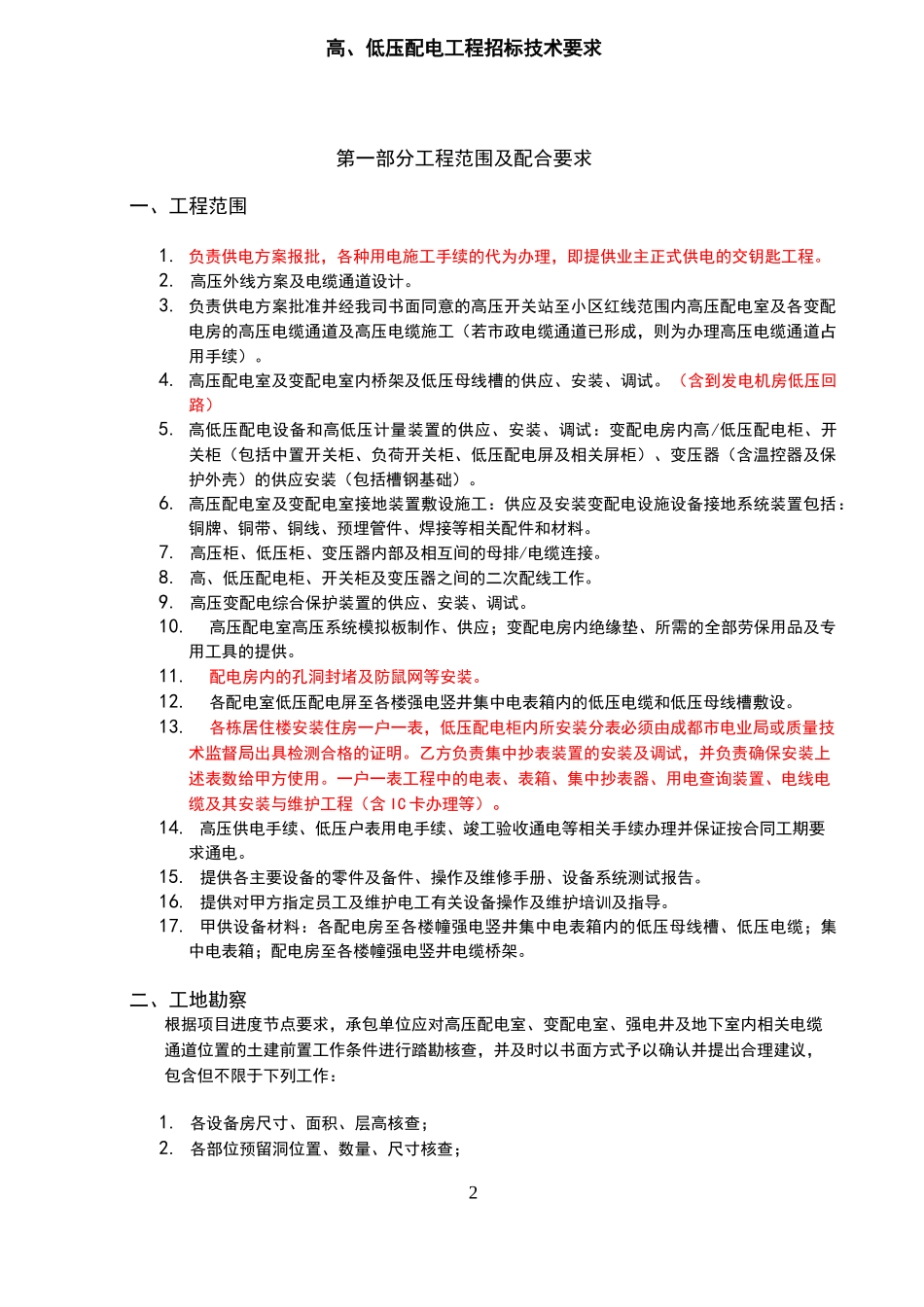

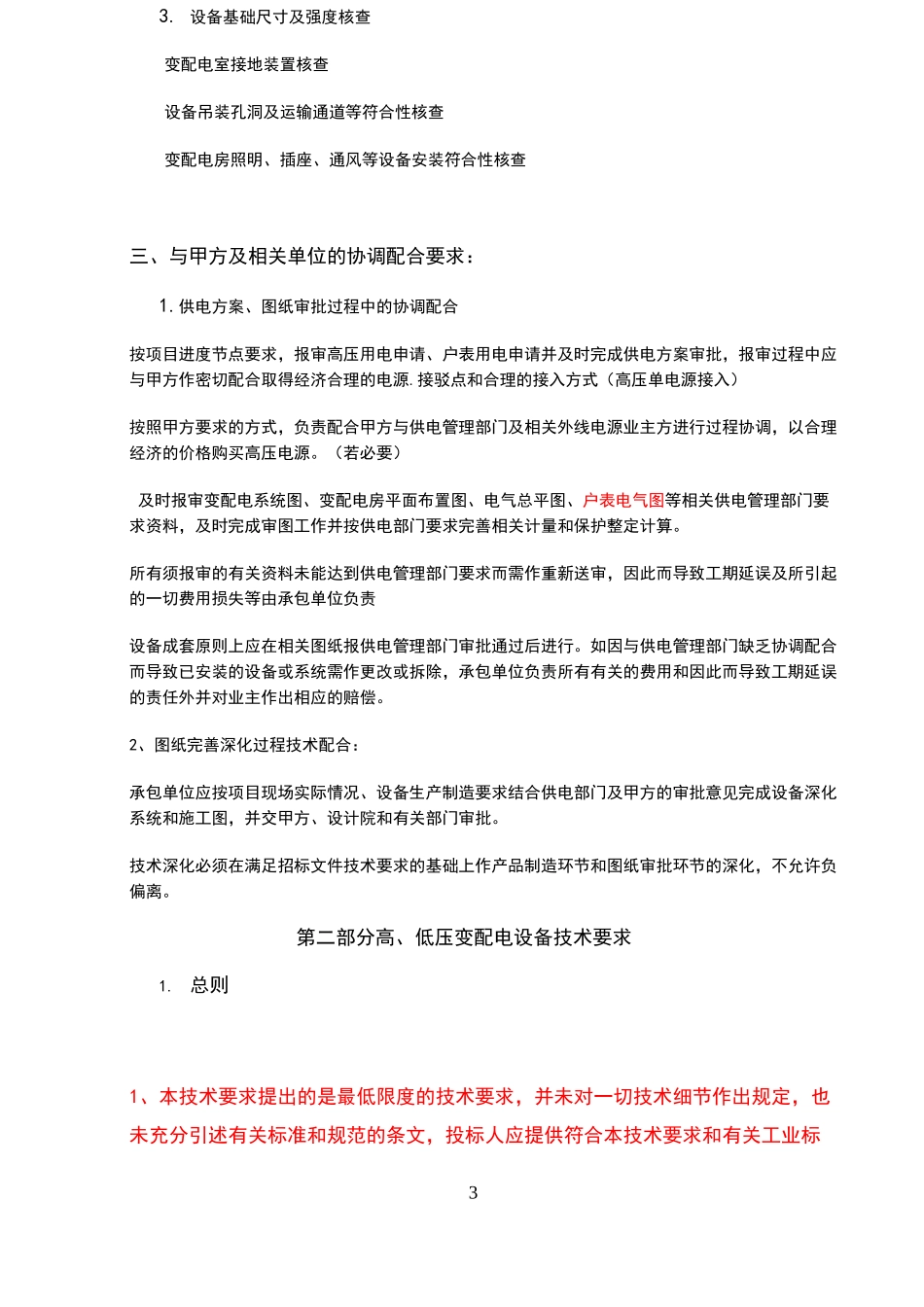

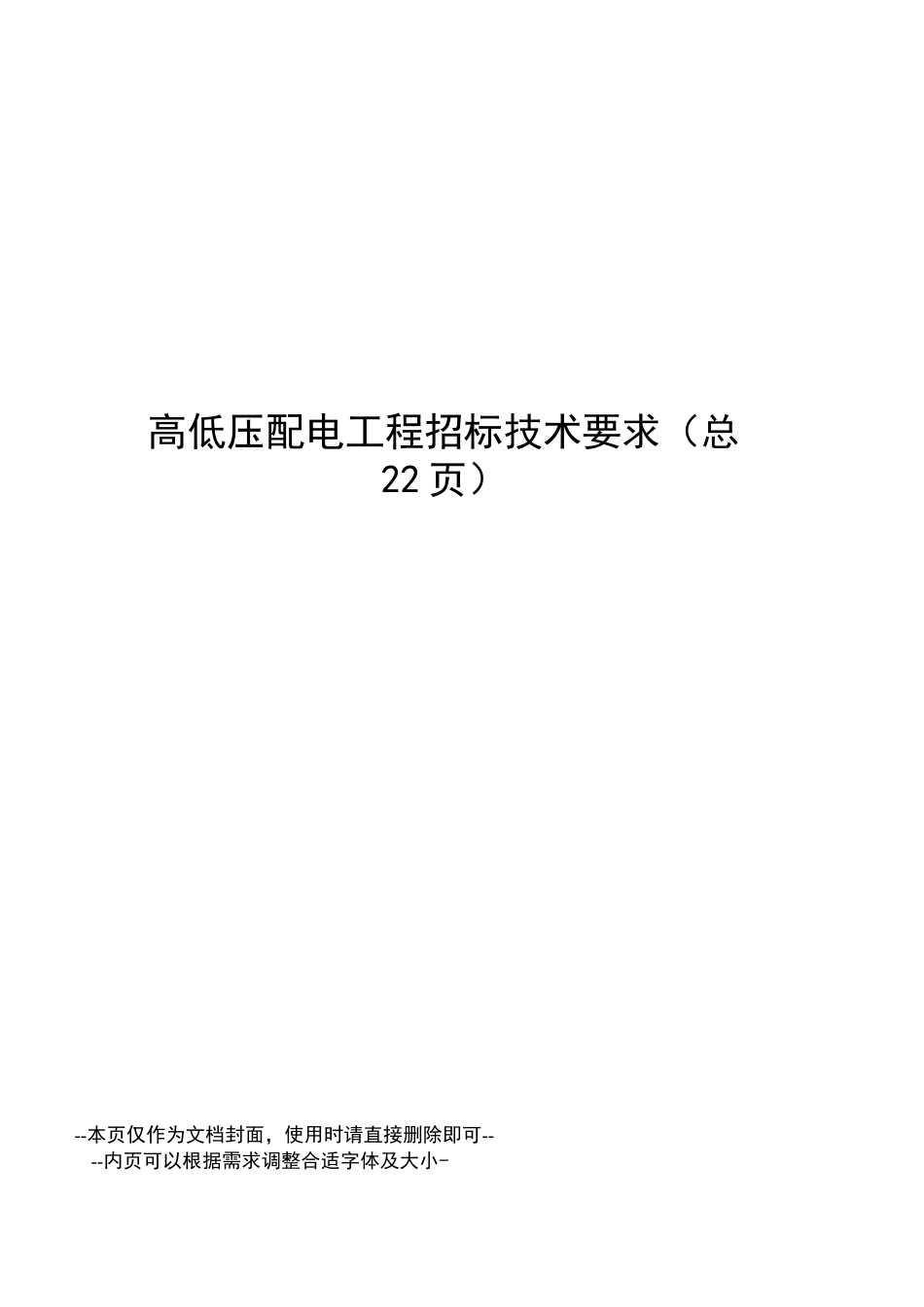

高低压配电工程招标技术要求（总22页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-2高、低压配电工程招标技术要求第一部分工程范围及配合要求一、工程范围1.负责供电方案报批，各种用电施工手续的代为办理，即提供业主正式供电的交钥匙工程。2.高压外线方案及电缆通道设计。3.负责供电方案批准并经我司书面同意的高压开关站至小区红线范围内高压配电室及各变配电房的高压电缆通道及高压电缆施工（若市政电缆通道已形成，则为办理高压电缆通道占用手续）。4.高压配电室及变配电室内桥架及低压母线槽的供应、安装、调试。（含到发电机房低压回路）5.高低压配电设备和高低压计量装置的供应、安装、调试：变配电房内高/低压配电柜、开关柜（包括中置开关柜、负荷开关柜、低压配电屏及相关屏柜）、变压器（含温控器及保护外壳）的供应安装（包括槽钢基础）。6.高压配电室及变配电室接地装置敷设施工：供应及安装变配电设施设备接地系统装置包括：铜牌、铜带、铜线、预埋管件、焊接等相关配件和材料。7.高压柜、低压柜、变压器内部及相互间的母排/电缆连接。8.高、低压配电柜、开关柜及变压器之间的二次配线工作。9.高压变配电综合保护装置的供应、安装、调试。10.高压配电室高压系统模拟板制作、供应；变配电房内绝缘垫、所需的全部劳保用品及专用工具的提供。11.配电房内的孔洞封堵及防鼠网等安装。12.各配电室低压配电屏至各楼强电竖井集中电表箱内的低压电缆和低压母线槽敷设。13.各栋居住楼安装住房一户一表，低压配电柜内所安装分表必须由成都市电业局或质量技术监督局出具检测合格的证明。乙方负责集中抄表装置的安装及调试，并负责确保安装上述表数给甲方使用。一户一表工程中的电表、表箱、集中抄表器、用电查询装置、电线电缆及其安装与维护工程（含IC卡办理等）。14.高压供电手续、低压户表用电手续、竣工验收通电等相关手续办理并保证按合同工期要求通电。15.提供各主要设备的零件及备件、操作及维修手册、设备系统测试报告。16.提供对甲方指定员工及维护电工有关设备操作及维护培训及指导。17.甲供设备材料：各配电房至各楼幢强电竖井集中电表箱内的低压母线槽、低压电缆；集中电表箱；配电房至各楼幢强电竖井电缆桥架。二、工地勘察根据项目进度节点要求，承包单位应对高压配电室、变配电室、强电井及地下室内相关电缆通道位置的土建前置工作条件进行踏勘核查，并及时以书面方式予以确认并提出合理建议，包含但不限于下列工作：1.各设备房尺寸、面积、层高核查；2.各部位预留洞位置、数量、尺寸核查；33.设备基础尺寸及强度核查变配电室接地装置核查设备吊装孔洞及运输通道等符合性核查变配电房照明、插座、通风等设备安装符合性核查三、与甲方及相关单位的协调配合要求：1.供电方案、图纸审批过程中的协调配合按项目进度节点要求，报审高压用电申请、户表用电申请并及时完成供电方案审批，报审过程中应与甲方作密切配合取得经济合理的电源.接驳点和合理的接入方式（高压单电源接入）按照甲方要求的方式，负责配合甲方与供电管理部门及相关外线电源业主方进行过程协调，以合理经济的价格购买高压电源。（若必要）及时报审变配电系统图、变配电房平面布置图、电气总平图、户表电气图等相关供电管理部门要求资料，及时完成审图工作并按供电部门要求完善相关计量和保护整定计算。所有须报审的有关资料未能达到供电管理部门要求而需作重新送审，因此而导致工期延误及所引起的一切费用损失等由承包单位负责设备成套原则上应在相关图纸报供电管理部门审批通过后进行。如因与供电管理部门缺乏协调配合而导致已安装的设备或系统需作更改或拆除，承包单位负责所有有关的费用和因此而导致工期延误的责任外并对业主作出相应的赔偿。2、图纸完善深化过程技术配合：承包单位应按项目现场实际情况、设备生产制造要求结合供电部门及甲方的审批意见完成设备深化系统和施工图，并交甲方、设计院和有关部门审批。技术深化必须在满足招标文件技术要求的基础上作产品制造环节和图纸审批环节的深化，不允许负偏离。第二部分高、低压变配电设备技术要求1...
