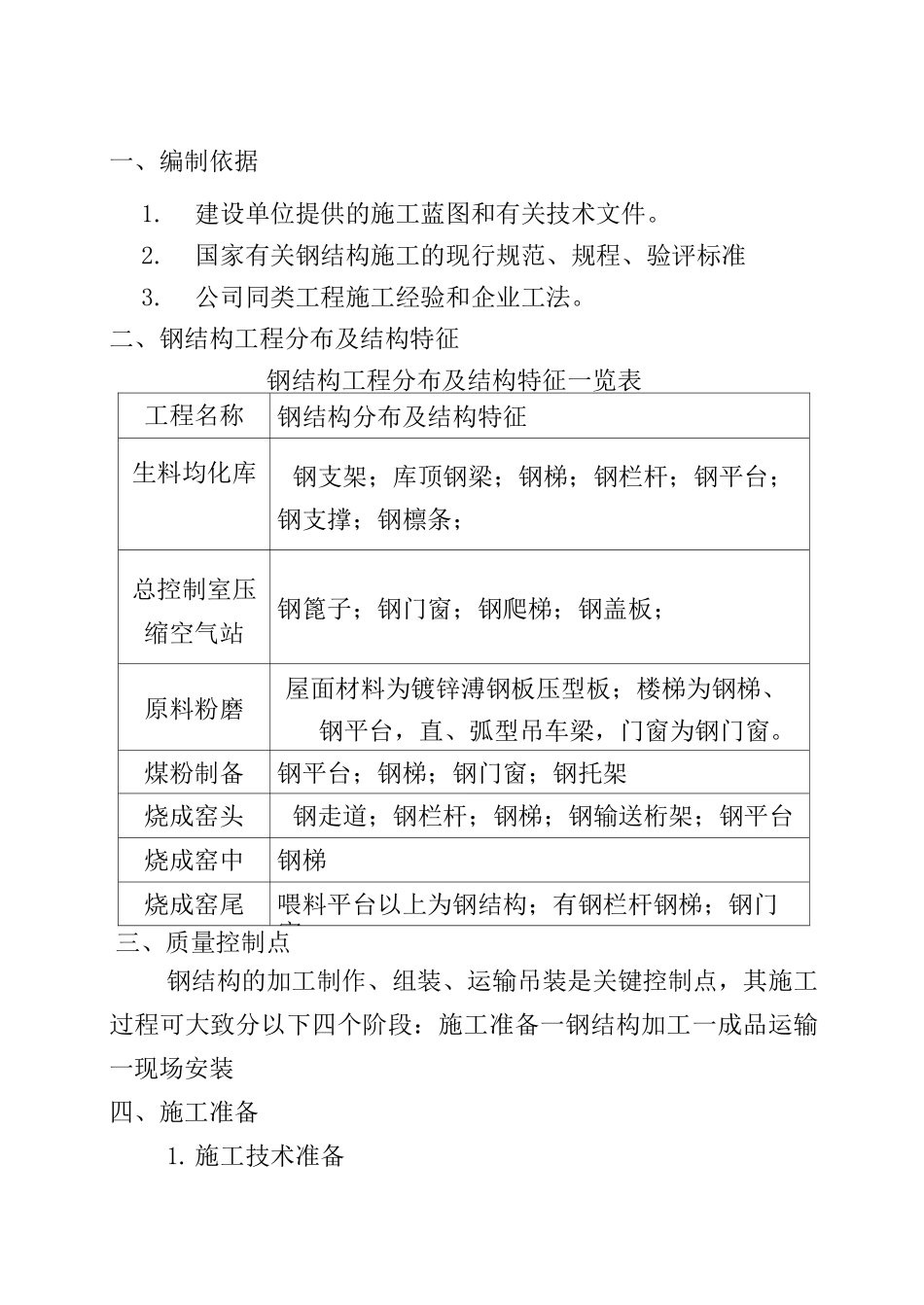

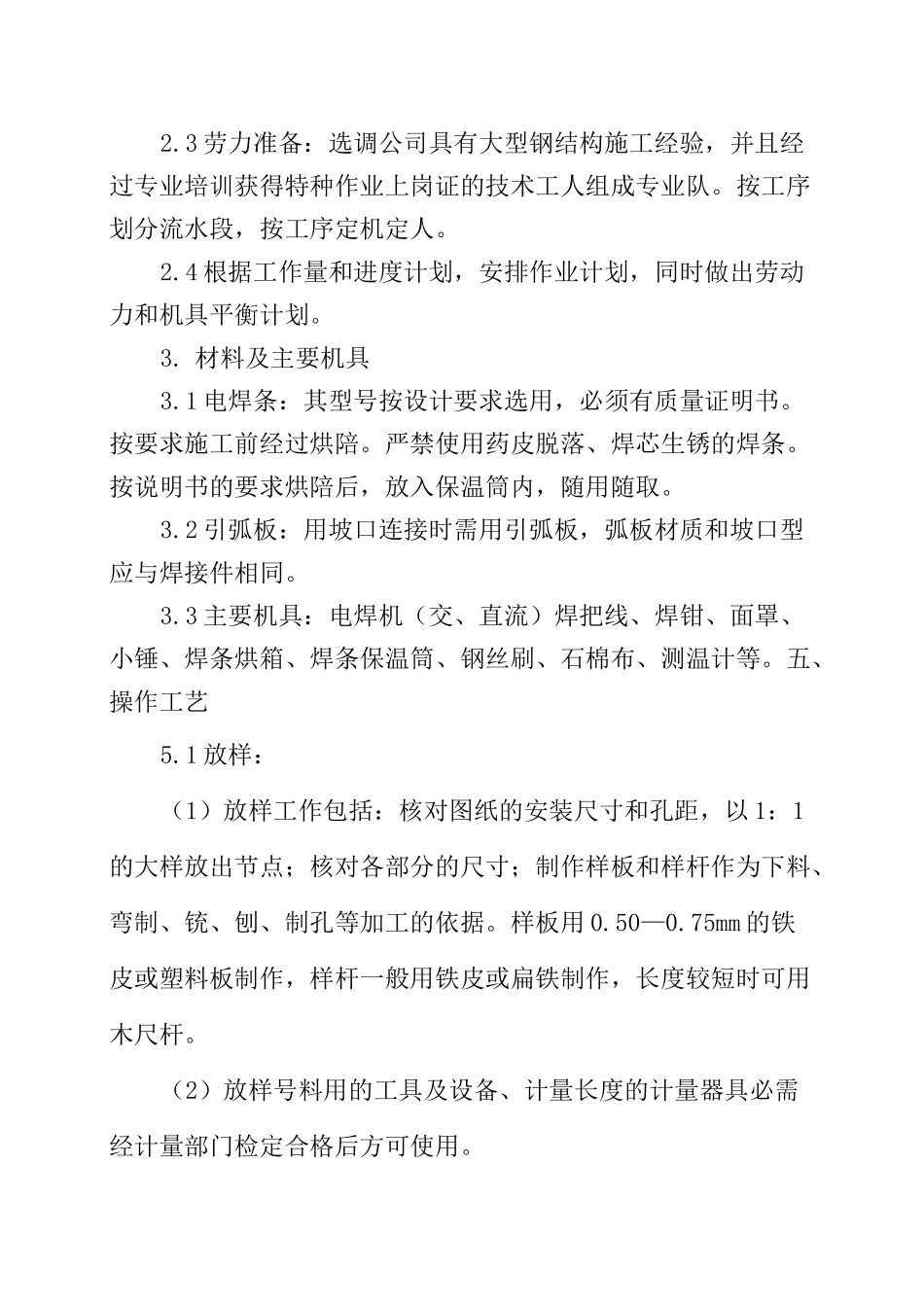

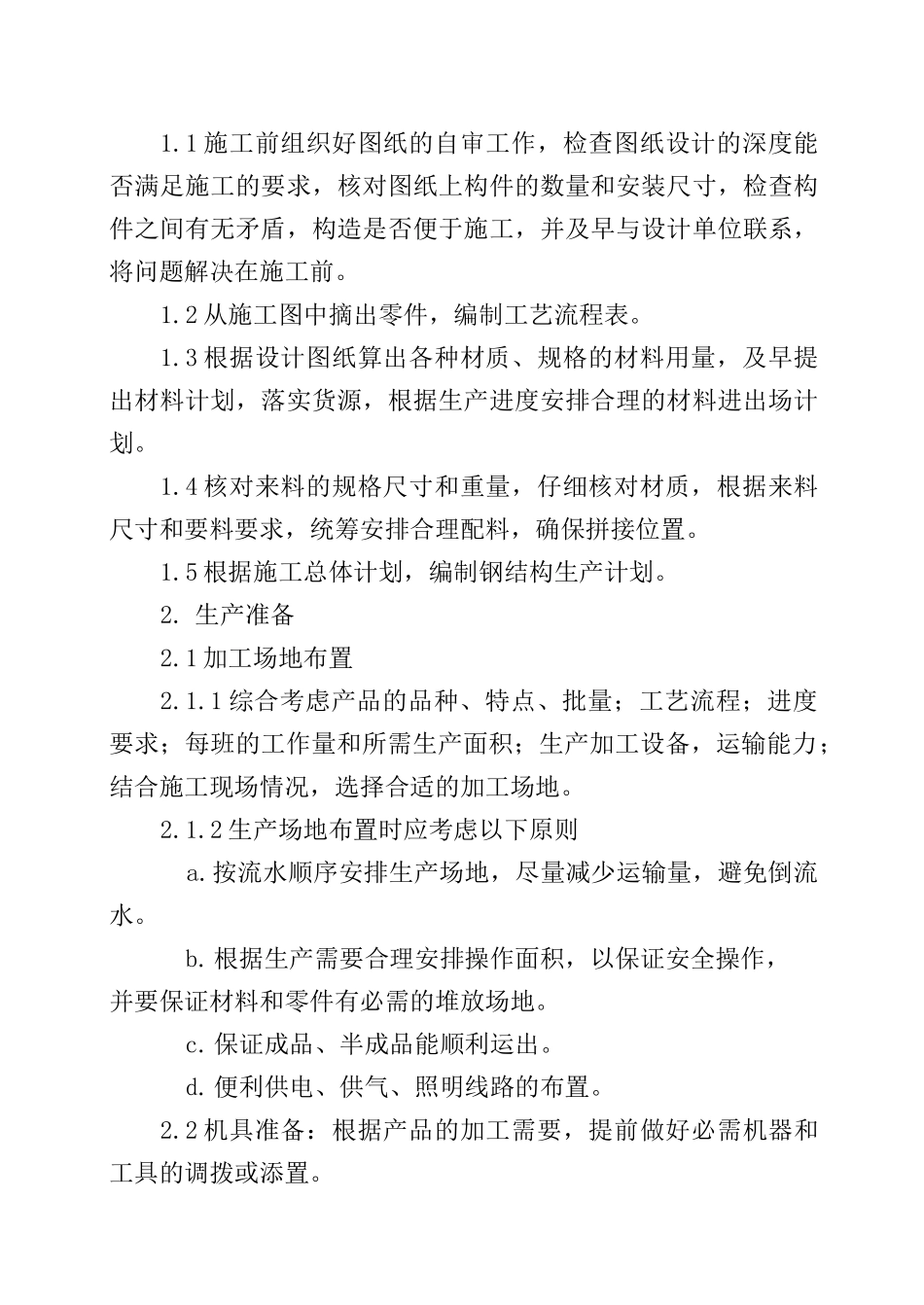

一、编制依据1.建设单位提供的施工蓝图和有关技术文件。2.国家有关钢结构施工的现行规范、规程、验评标准3.公司同类工程施工经验和企业工法。二、钢结构工程分布及结构特征钢结构工程分布及结构特征一览表工程名称钢结构分布及结构特征生料均化库钢支架；库顶钢梁；钢梯；钢栏杆；钢平台；钢支撑；钢檩条；总控制室压缩空气站钢篦子；钢门窗；钢爬梯；钢盖板；原料粉磨屋面材料为镀锌溥钢板压型板；楼梯为钢梯、钢平台，直、弧型吊车梁，门窗为钢门窗。煤粉制备钢平台；钢梯；钢门窗；钢托架烧成窑头钢走道；钢栏杆；钢梯；钢输送桁架；钢平台烧成窑中钢梯烧成窑尾喂料平台以上为钢结构；有钢栏杆钢梯；钢门窗三、质量控制点钢结构的加工制作、组装、运输吊装是关键控制点，其施工过程可大致分以下四个阶段：施工准备一钢结构加工一成品运输一现场安装四、施工准备1.施工技术准备1.1施工前组织好图纸的自审工作，检查图纸设计的深度能否满足施工的要求，核对图纸上构件的数量和安装尺寸，检查构件之间有无矛盾，构造是否便于施工，并及早与设计单位联系，将问题解决在施工前。1.2从施工图中摘出零件，编制工艺流程表。1.3根据设计图纸算出各种材质、规格的材料用量，及早提出材料计划，落实货源，根据生产进度安排合理的材料进出场计划。1.4核对来料的规格尺寸和重量，仔细核对材质，根据来料尺寸和要料要求，统筹安排合理配料，确保拼接位置。1.5根据施工总体计划，编制钢结构生产计划。2.生产准备2.1加工场地布置2.1.1综合考虑产品的品种、特点、批量；工艺流程；进度要求；每班的工作量和所需生产面积；生产加工设备，运输能力；结合施工现场情况，选择合适的加工场地。2.1.2生产场地布置时应考虑以下原则a.按流水顺序安排生产场地，尽量减少运输量，避免倒流水。b.根据生产需要合理安排操作面积，以保证安全操作，并要保证材料和零件有必需的堆放场地。c.保证成品、半成品能顺利运出。d.便利供电、供气、照明线路的布置。2.2机具准备：根据产品的加工需要，提前做好必需机器和工具的调拨或添置。2.3劳力准备：选调公司具有大型钢结构施工经验，并且经过专业培训获得特种作业上岗证的技术工人组成专业队。按工序划分流水段，按工序定机定人。2.4根据工作量和进度计划，安排作业计划，同时做出劳动力和机具平衡计划。3.材料及主要机具3.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施工前经过烘陪。严禁使用药皮脱落、焊芯生锈的焊条。按说明书的要求烘陪后，放入保温筒内，随用随取。3.2引弧板：用坡口连接时需用引弧板，弧板材质和坡口型应与焊接件相同。3.3主要机具：电焊机（交、直流）焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温筒、钢丝刷、石棉布、测温计等。五、操作工艺5.1放样：（1）放样工作包括：核对图纸的安装尺寸和孔距，以1：1的大样放出节点；核对各部分的尺寸；制作样板和样杆作为下料、弯制、铳、刨、制孔等加工的依据。样板用0.50—0.75mm的铁皮或塑料板制作，样杆一般用铁皮或扁铁制作，长度较短时可用木尺杆。（2）放样号料用的工具及设备、计量长度的计量器具必需经计量部门检定合格后方可使用。（3）样板、样杆上应注明工号、图号、零件号、数量及加工边、坡口部位、弯折线和弯折方向、孔径和滚圆半径。样板精度要求偏差名称平行线距离和分段尺寸宽、长度孑L距两对角线差加工样板角度偏差极限±0.5mm±0.5mm±0.5mm1.0mm±20，（4）放样时铣、刨的工件要考虑加工余量，焊接构件要按工艺要求放出焊接收缩量。加工边一般留加工余量5mm。焊接收缩余量依情况不对，而参照有关资料的经验数字。5.2号料号料的工作内容包括：检查核对材料；在材料上划出、切割、铣、刨、弯曲、钻孔等加工位置；打冲孔；标出零件位置。号料应注意以下问题：a.据配料表和样板进行套裁，尽可能节约材料。b.应有利于切割和保证零件质量。c.当工艺有规定时，应按规定的方向取料。5.3钢结构电弧焊接5.3.1平焊⑴选择合适的焊接工艺，焊条直径、焊接电流、焊接速度、焊接电弧长度等，通过焊接工艺实验验证。⑵清理焊口，焊前检查坡口，组装间隙是否符合要求，定位焊是否...
